Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось.

Приветствую! Хочу показать интересный проект по установке двигателя от мотоблока на автомобиль ВАЗ-21099. Суть самоделки в том, что получается экономичный «автомобиль» для дачи, села, поездок на рыбалку.

Сразу хочу сказать, что такую переделку поставить на учёт не получится, автомобиль предназначен для поездок по просёлочным дорогам в селе.

Для сборки такой машины можно купить убитый автомобиль без двигателя, получится вполне себе полезный для хозяйства агрегат. Ездит такой авто, довольно шустро, учитывая, что в моторе всего 10 л.с., да и мотор уже старый и убитый. Если проект вас заинтересовал, предлагаю изучить его более детально!

Список материалов для переоборудования автомобиля:

  • — двигатель от мотоблока (в данном случае использован двигатель мощностью 10 л.с.);
  • — автомобиль без двигателя;
  • — запчасти от автомобилей (ремни, шкивы и пр.);
  • — уголок, листовая сталь и пр.

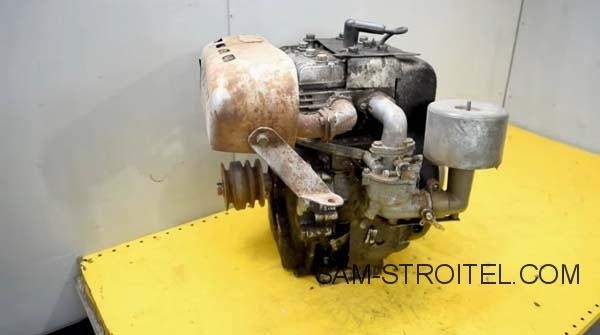

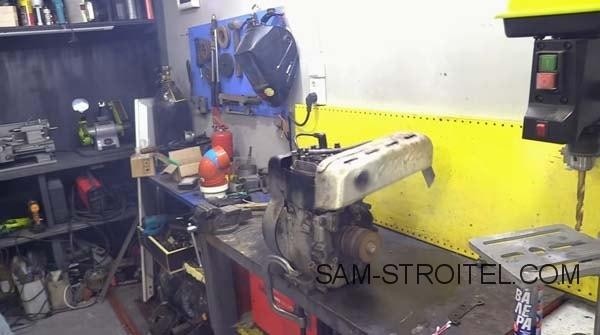

Вот такой мотор от мотоблока, будет установлен на старенькую «девятку»:

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

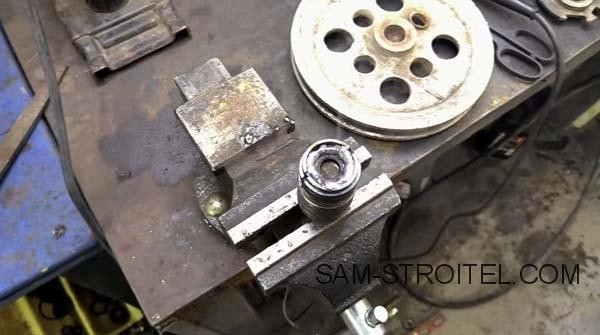

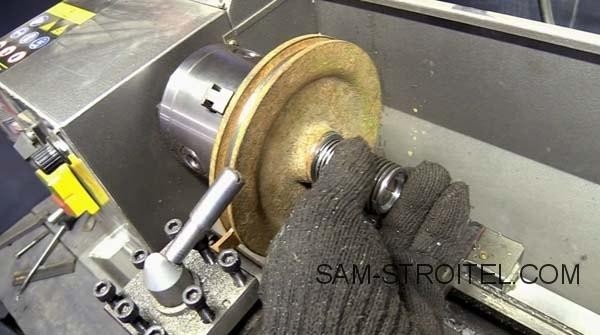

Первым делом нужно сделать переходник на КПП и установить на нее ведомый шкив, крутящий момент от вала мотоблока будет передаваться ременным соединением. Для изготовления переходника понадобился токарный станок.

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

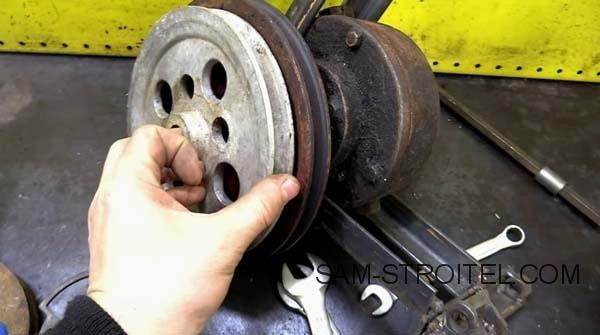

Чтобы увеличить крутящий момент, поставил на ось КПП шкив побольше, а на вал мотора поменьше, но тут нужно экспериментировать.

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

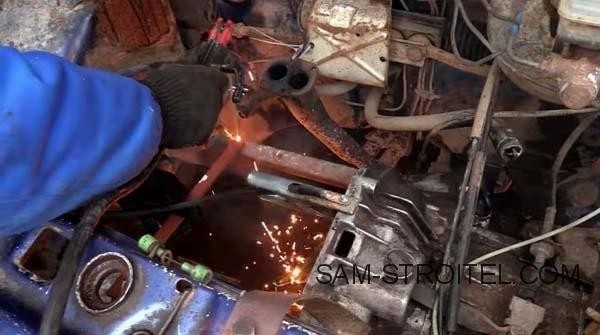

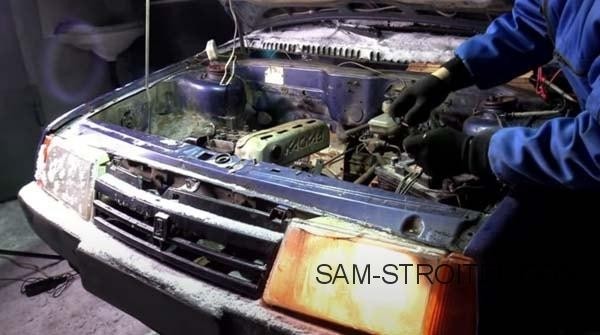

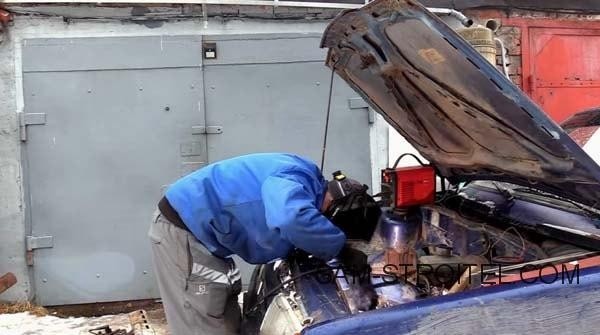

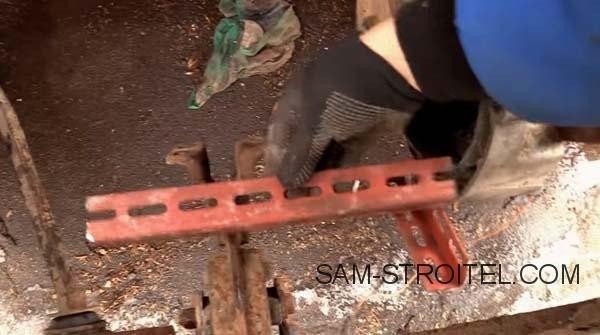

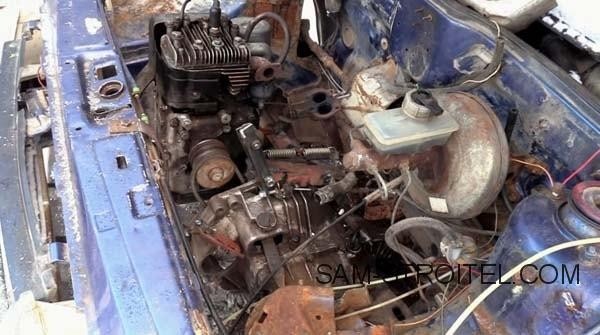

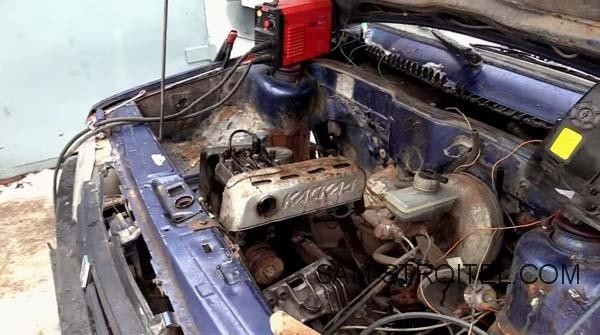

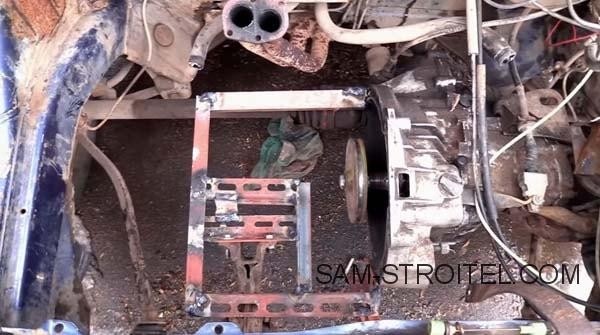

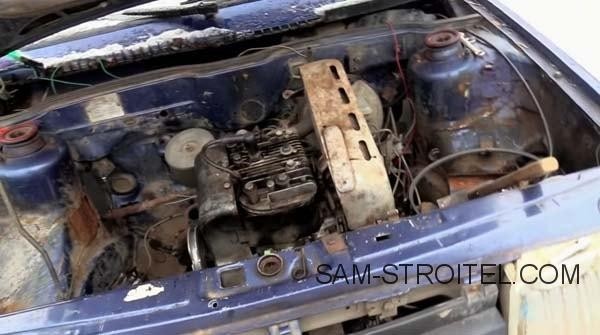

Для установки крепления мотора вварил в автомобиль простую раму из уголка. Двигатель встал без проблем и ему ничего не мешает. Конечно, хорошо бы подключить мотор к выхлопной системе автомобиля, будет тише и не будет дыма в салоне.

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

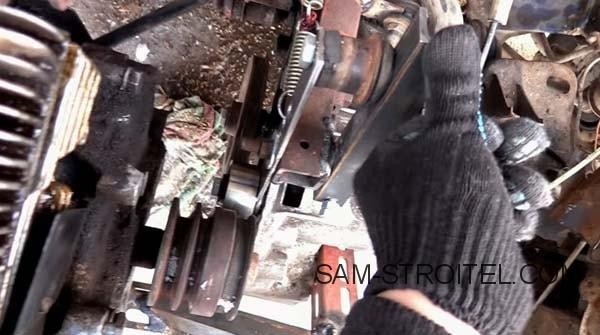

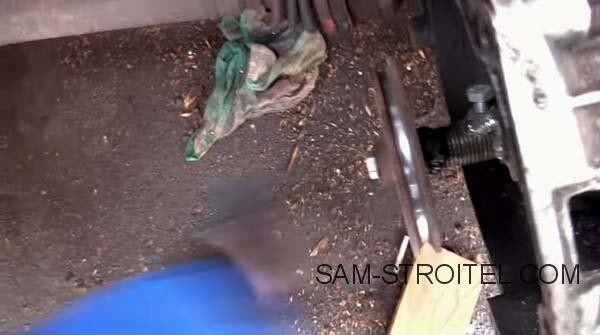

Нужно сделать ременное сцепление между осью мотора и осью КПП. Решил поиграть с натяжением ремней, когда сцепление выжато, ремни пробуксовывают и мотор можно завести. Ремни должны быть крепкими, поскольку нагрузки тут будут немалые.

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

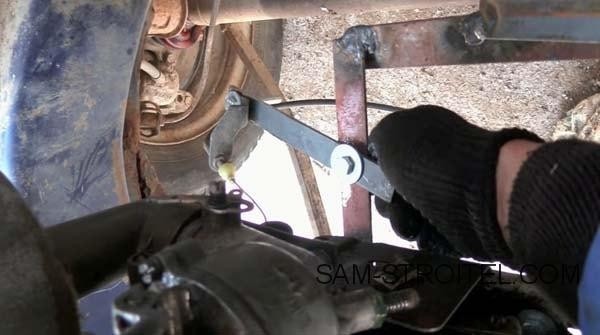

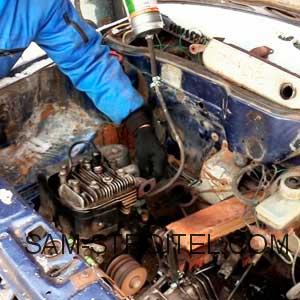

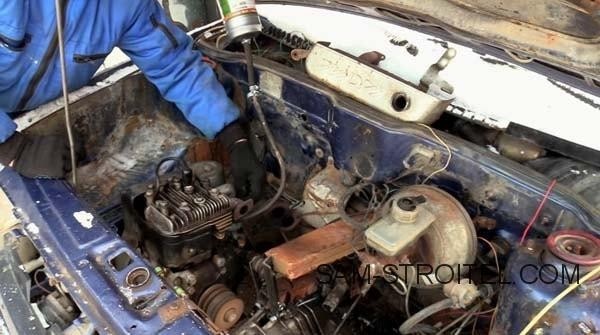

Также подключил дроссельную заслонку мотора к педали газа. В качестве бензобака временно послужила бутылка.

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Конечно же, чтобы светились фары и заряжался АКБ, нужно подключить генератор, установил на место родной генератор от автомобиля.

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

Установил двигатель от мотоблока на ВАЗ-21099: показываю что получилось

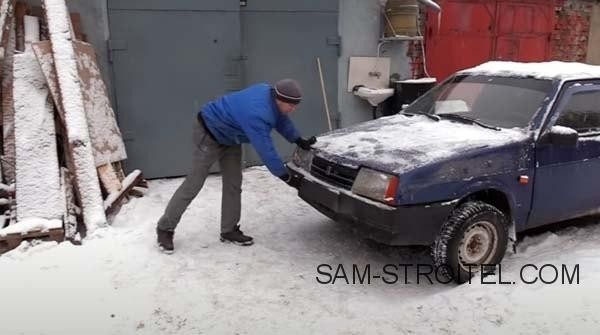

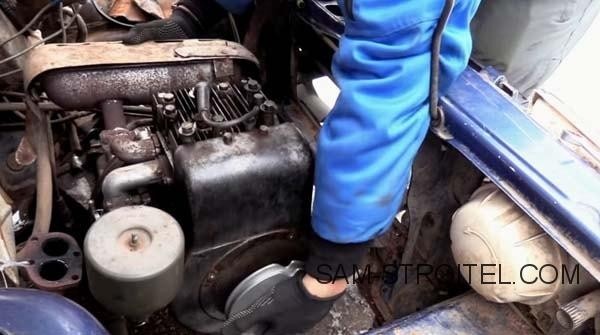

Испытания прошли успешно. Машинка ездит без проблем, правда, мотор заводится вручную веревкой стартера. Как вариант, на мотор можно поставить и стартер.

В целом, самоделка получилась достойная, после всех доработок получится отличный и надежный аппарат для деревни.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Испытания автомобиля с двигателем от мотоблока, показаны в этом видео:

Автор этого проекта Denis МЕХАНИК.
