Уклон канализационной трубы – важный показатель для эффективной работы

Проектируя и укладывая систему самостоятельно, важно понимать, какой уклон канализационной трубы должен быть и к каким последствиям могут привести ошибки в процессе работы. Чтобы обеспечить правильность работы системы, необходимо изначально очень тщательно рассчитать все уклоны, так как исправить ошибки в дальнейшем будет очень сложно, особенно, если трубопроводы будут бетонироваться или засыпаться грунтом.

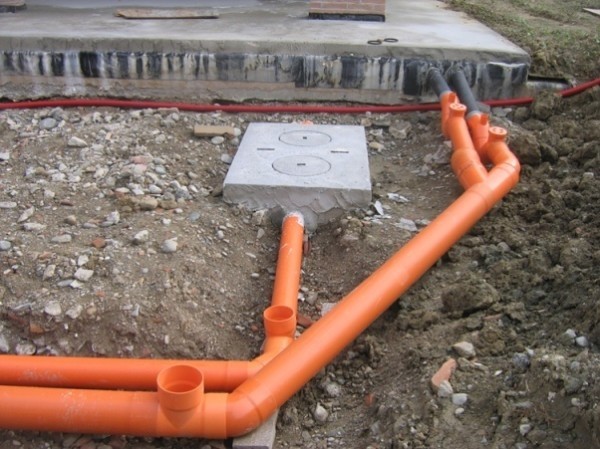

На фото: засыпать систему или заливать ее бетоном можно только после ее полной сборки

Документация, в соответствии с которой производятся работы

Чтобы проделать работу в соответствии с нормативными требованиями, необходимо знать, какими актами следует руководствоваться в процессе проектирования и монтажа. На данный момент можно выделить три основных документа:

СНиП 3.05.01-85 Внутренние санитарно-технические системы	В данном документе обозначены основные требования, в соответствии с которыми устраиваются коммуникации во всех сооружениях производственного и бытового назначения
СНиП 2.04.01.85 Внутренний водопровод и канализация зданий	Этот нормативный акт включает в себя все основные требования и показатели, которым должны соответствовать прокладываемые водопроводные и канализационные сети внутри зданий и сооружений
СНиП 2.04.03-85 Канализация. Наружные сети и сооружения	В этом акте рассматривается вся необходимая информация и требования, предъявляемые к наружным работам по прокладке коммуникационных сетей

Также существует множество внутриотраслевых и ведомственных инструкций, но все они составлены в соответствии с требованиями, изложенными в вышеперечисленных документах. Все зависит от особенностей того или иного объекта.

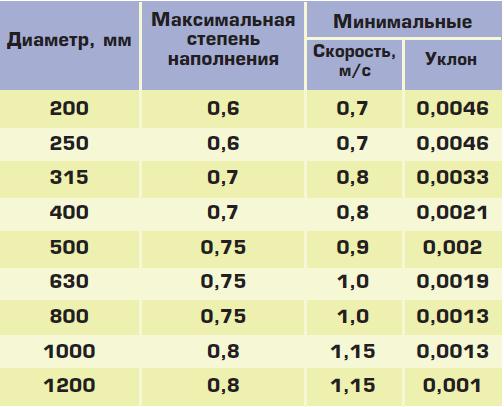

Уклоны канализационных труб по СНиП  и индексы степени наполнения в зависимости от диаметра магистралей

Что следует знать каждому, кто укладывает канализацию

На самом деле, выполняя несколько простых рекомендаций, можно добиться отличных результатов без привлечения профессиональных специалистов. Важно рассчитать правильный уклон канализационных труб и зафиксировать их в нужном положении (читайте также статью “Глубина заложения канализации – основные аспекты данного вопроса”).

Важно! Очень важно соблюдение равномерного уклона по всей длине трубопровода, любые отклонения чреваты возникновением засоров. Если вы выбрали показатель, например, в 2.5 сантиметра, то он должен быть таким от начала и до конца участка.

Важные нюансы, которые нужно учитывать

Многие из тех, кто проводит работы своими руками, ошибочно полагают, что лучше сделать уклон трубы канализации побольше для улучшения удаления сточных вод.

На самом деле строительными нормами четко ограничивается как минимальный, так и максимальный градиент, и нарушения значений нежелательны ни в одну из сторон по следующим причинам:

• Слишком малый уклон чреват низкой скоростью оттока жидкости из системы, что может нести в себе много проблем: оседанием твердых частиц на стенках и быстрым образованием налета, со временем уменьшающего проходной диаметр, что приводит к засорам, переполнением труб при большом объеме стоков и образованию течей.
• Если превышен максимальный показатель уклона, то жидкость будет двигаться очень быстро, ввиду чего твердые частицы гораздо больше налипают на стенки, так как не успевают смываться водой. Кроме того, слишком быстрый сток может привести к срыву гидрозатворов, и в помещение будет проникать неприятный запах.

Определение значения уклона

Угол уклона канализационной трубы напрямую зависит от ее диаметра. В связи с этим важно пояснить, что чем тоньше труба, тем больший уклон должен быть, соответственно и наоборот: чем больше диаметр, тем меньший угол требуется.

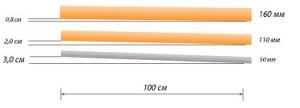

На данной схеме видно, что угол для трубы в 50 и 110 мм отличается в полтора раза

При расчете важно помнить несколько важных правил:

• Угол всегда измеряется в сантиметрах на метр погонный и никогда не определяется в градусах. Это связано с тем, что любая ошибка в расчетах может привести к проблемам, в то время как проконтролировать уклон в сантиметрах гораздо проще в условиях монтажа.

Помните! Общепризнанными нормативами среди специалистов можно  считать значение 3 см для трубы диаметром 50 мм и 2 см для труб размером 110 мм. То есть, если длина участка 5 метров, то при применении первого варианта разница между началом и концом трубопровода должна быть 15 см, второго – 10 см.

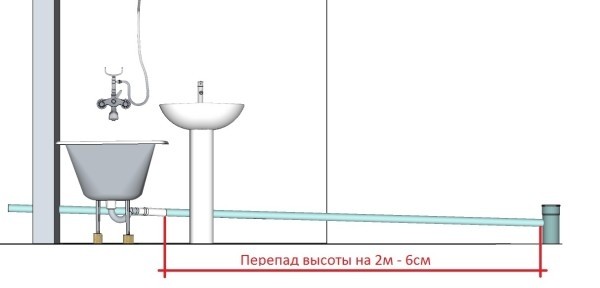

Уклон для канализационных труб внутри помещений рассчитывается достаточно просто

• Отклонение от вышеназванных показателей допускается в незначительных пределах, при этом следует помнить, что уклон пластиковых труб может быть чуть меньше в силу того, что их внутренняя поверхность гладкая, в то время как асбестоцементные и металлические элементы должны укладываться именно так, как того требуют нормы.
• На коротких участках уклон может превышать допустимый, но слишком больших углов все-таки стоит избегать.
• При прокладке на улице правильный угол канализационных труб особенно важен, поэтому они укладываются на подушку из песка или щебня для предотвращения проседания.

Очень важно, чтобы трубы после засыпания грунтом не изменили своего положения

Важные рекомендации для проведения работ

Наряду с точным выставлением уклонов важно помнить еще несколько основных правил, которых стоит придерживаться, это своеобразная инструкция по избеганию проблем в дальнейшем:

• Необходимо стараться использовать минимальное число поворотов и стыков.
• Если потребуется оборудовать поворот на 90 градусов, то лучше сделать это с помощью двух фитингов на 45 градусов для обеспечения более плавного поворота, тем более их цена невысока.

Чем меньше резких поворотов, тем ниже вероятность засорения

• Унитаз лучше всего располагать рядом со стояком.

Вывод

Помните, что уклон канализационной трубы 110 мм должен быть меньше, чем у трубы 50 мм, это очень важный фактор. Также советуем посмотреть видео в этой статье, в нем наглядно разъяснены некоторые из затрагиваемых в теме вопросов (узнайте также как проектируется дождевая канализация).
