В этой статье мы подробно разберем, как сделать ветрогенератор своими руками. Ведь быт современного человека без электроэнергии – трудно представим. И даже небольшие перебои в подаче электричества становятся порой «парализующим моментом» для нормальной жизни в собственном доме. А такие неполадки, приходится признать, для некоторых загородных поселков или населенных пунктов в сельской местности – увы, не редкость. Значит, необходимо каким-то образом обезопасить себя от неприятностей, обзавестись резервным источником энергии. А если принять в расчет еще и постоянно растущие тарифы, то наличие собственного источника, да еще и работающего практически «забесплатно», становится заветной мечтой многих владельцев домов.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Ветрогенератор своими руками

Одним из направлений развития «бесплатной энергетики» в наше время является использование энергии ветра. Многие, наверное, видели впечатляющие картины огромных ветряков, успешно применяемых в некоторых странах Европы – кое-где доля выработанной ветром энергии уже достигает нескольких десятков процентов от общего объема. Вот и возникает соблазн – а не попробовать ли и мне сделать ветрогенератор своими руками, чтобы раз и навсегда получить независимость от электросетей?

Вопрос резонный, но следует сразу несколько охладить пыл «мечтателя». Чтобы создать действительно качественную, производительную установку по выработке электроэнергии, требуются немалые знания в механике и электротехнике. Нужно быть весьма опытным мастером на все руки – предстоит целый ряд операций высокой сложности, требующих точного проектирования  и квалифицированного подхода в исполнении. По совокупности этих причин, как можно судить по обсуждениям на форумах, довольно много «соискателей» либо не получили ожидаемого результата, либо и вовсе отказались от задуманного проекта.

Поэтому в данной статье будет дана обзорная картина, показывающая общие проблемы и направления их решения в процессе создания ветрогенераторов. Можно будет примерно оценить масштабность работ и трезво взвесить свои возможности – стоит ли браться самому.

Что это такое – ветрогенератор? Общее устройство системы

Содержание статьи:

Существует несколько способов получения электрической энергии – за счет воздействия потоком фотонов (световой, например, солнечные батареи), за счет определенных химических реакций (широко применяется в элементах питания), за счет разницы температур. Но шире всего в настоящее время используется преобразование кинетической энергии в электрическую. Это преобразование происходит в специальных устройствах, которые как раз и называются генераторами.

Принцип работы генератора преобразователя кинетической энергии в электрическую, раскрыт и описан еще в XIX веке Фарадеем.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

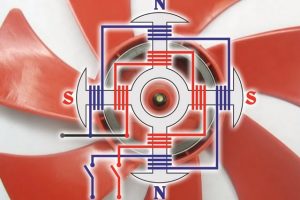

Принцип устройства простейшего электрического генератора

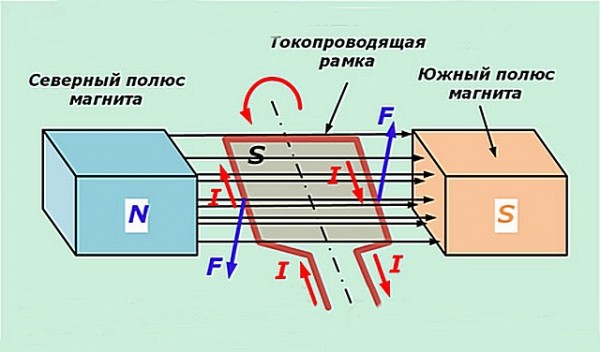

Он заключается в том, что если проводящую рамку разместить в изменяющемся магнитном поле, то в ней будет индуцироваться электродвижущая сила, которая при замыкании цепи приведет к появлению электрического тока. А изменение магнитного потока можно добиться вращением этой рамки в магнитном поле, или создаваемом постоянными магнитами, или появляющегося в обмотках возбуждения. При изменении положения рамки меняется величина пересекающего ее магнитного потока. И чем выше скорость изменения, тем больше показатели и наводимой ЭДС. Таким образом, чем больше оборотов передается ротору (вращающейся части генератора), те большего напряжения можно добиться на выходе.

Схема, безусловно, показана с большими упрощениями, просто для уяснения принципа.

Передача вращения на ротор генератора может осуществляться по-разному. И один из путей найти бесплатный источник энергии, который приведет в движение кинематическую часть устройства – это «поймать» силу ветра. То есть примерно так же, как это удалось сделать когда-то создателям ветряных мельниц.

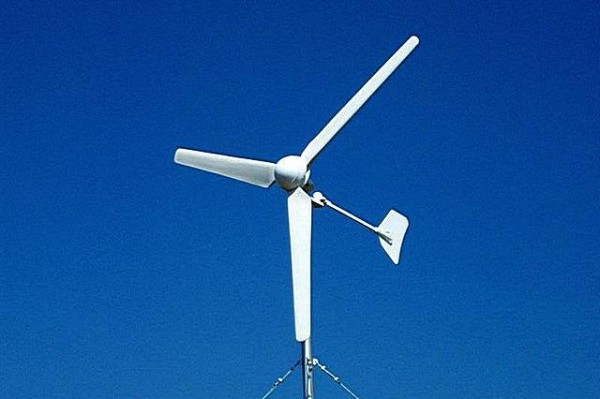

Таким образом, устройство ветрового генератора подразумевает наличие генерирующего устройства и механизма передачи его статору вращательного движения, то есть ветряка. Кроме того, обязательным условием становится конструкция, обеспечивающая надежную установку системы, так как ее часто приходится размещать на немалой высоте, чтобы полноценной «ловле ветра» не мешали естественные или искусственные препятствия. В ряде случаев используется еще и кинематическая передача, предназначенная для повышения количества оборотов ротора.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

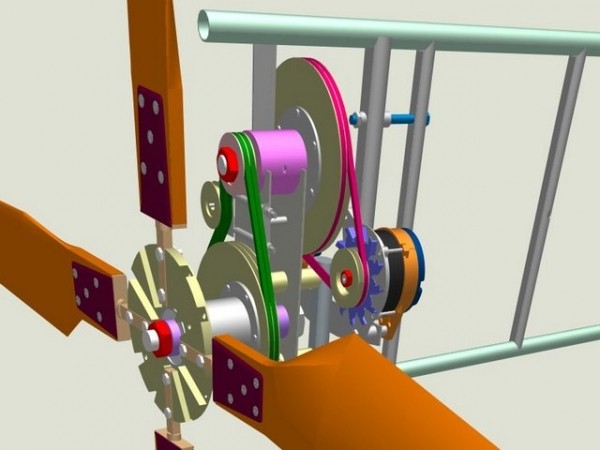

Один из примеров повышающей передачи вращения от ветряка на генератор

Но и это – еще не все. Наличие и скорость ветра – величины чаще всего крайне непостоянные. И ставить потребление выработанной энергии в зависимость от «капризов погоды» — дело неразумное. Поэтому ветрогенератор обычно работает в связке с системой аккумуляции энергии.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

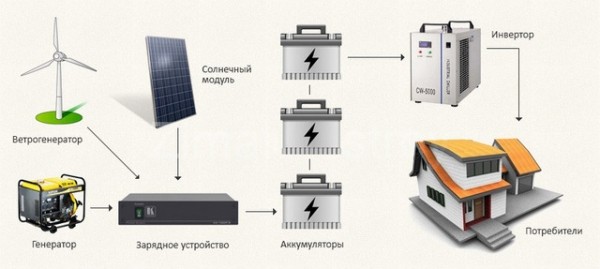

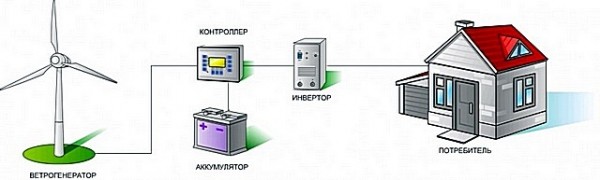

Примерная схема организации питания приборов потребления от электроэнергии, выработанной ветрогенератором

Выработанный ток выпрямляется, стабилизируется и через специальное устройство-контроллер или поступает непосредственно на дальнейшее потребление, или перенаправляется на зарядку включённых в схему мощных аккумуляторов. С аккумуляторов через инвертор, преобразующий постоянный ток в переменный нужного напряжения и частоты, питание поступает к точкам потребления. Аккумуляторы становятся своеобразным буферным звеном: если текущая нагрузка меньше текущей (очень зависимой от силы ветра) мощности генератора, или если на протяжении какого-то времени и вовсе не подключены приборы потребления, то идет зарядка батарей. Если нагрузка становится выше вырабатываемой мощности –  батареи разряжаются.

Интересный момент – именно эта особенность ветровой энергетической установки позволяет планировать мощность самого генератора, не исходя из пиковых показателей нагрузки (за это будет отвечать в большей мере инвертор), а отталкиваясь из прогнозируемого потребления энергии в течение определенного периода (например, месяца).

Безусловно, в быту могут использоваться и более простые схемы. Например, ветровая установка просто обслуживает какое-то низковольтное осветительное оборудование и т.п.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

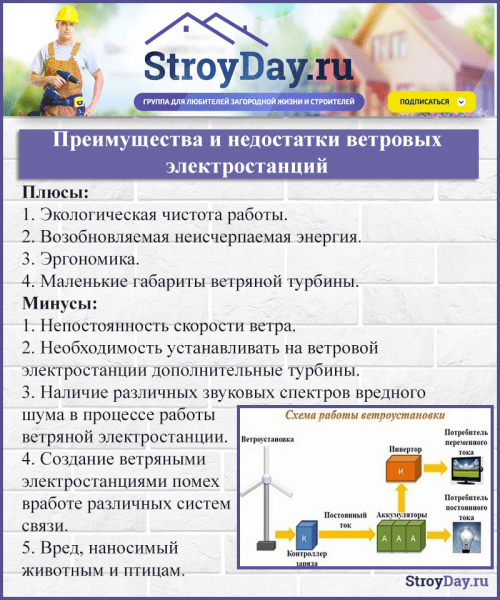

Плюсы и минусы ветровых электростанций

Для примера посмотрим вначале на простейшую конструкцию ветрогенератора, которую сможет собрать даже школьник средних классов. Практическое применение такой «электростанции» – не особо широкое, но просто чтобы расширить свое понимание и обрести некоторые навыки – почему бы и нет?

Узнайте, как сделать солнечный воздушный коллектор своими руками, а также ознакомьтесь с подробным руководством, в специальной статье на нашем портале.

Миниатюрный ветрогенератор из старых компьютерных комплектующих

Понятно, что надеяться на сколь-нибудь значимое подспорье в плане экономии электроэнергии с такой «мини-электростанцией» — по меньшей мере наивно. Но задача иногда ставится иначе – создать источник питания для походных условий, например, для подключения небольшого фонаря  подсветки в палатке, для обеспечения работы радиоприемника, для возможности подзарядить гаджеты.

Встречается немало предложений использовать для подобных целей генератор, изготовленный из компьютерного кулера или электромотора от отслужившего свое принтера. Давайте посмотрим, что из этого может получиться.

Иллюстрация Краткое описание выполняемой операции

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

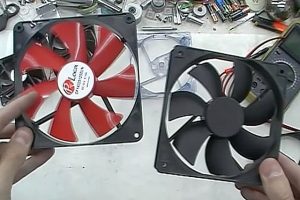

Для начала – попытка сделать что-либо серьезное их обычного корпусного кулера.
Питается такой вентилятор постоянным током, 12 вольт.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

В качестве привода используется бесщёточный двигатель, с обмоткой на статоре…

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

…и расположенными кольцом постоянными магнитами на роторе.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Некоторым может показаться, что достаточно совершить обратные действия, то есть подать вращающий момент на крыльчатку – и спокойно снять генерированное напряжение с контактов на входе (который превратиться в выход). Однако, это не совсем так.
Простенький опыт показывает, что если раскрутить крыльчатку и подсоединить какой-нибудь маломощный светодиод к контактам разъема кулера, то, да, можно будет наблюдать не особо яркое его свечение.
Но это, увы, предел возможностей такого «генератора».

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Причина – в нерациональной для генерации тока схеме расположения обмоток статора. Наводимые в них ЭДС в значительной мере «гасят» друг друга, и суммарные показатели напряжения получаются очень «скромными».

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Можно попробовать перемотать катушки статора – хотя бы в целях эксперимента.

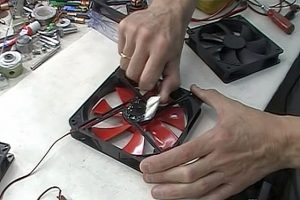

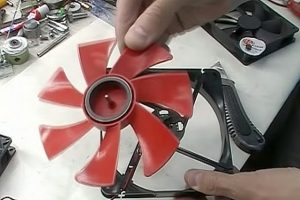

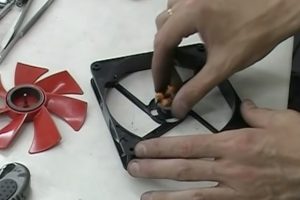

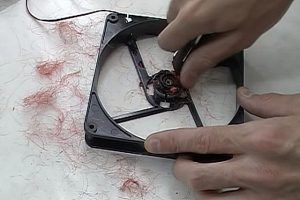

Для этого кулер придется разобрать.

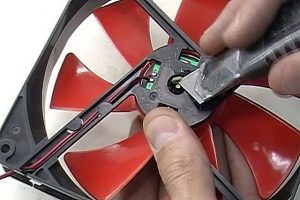

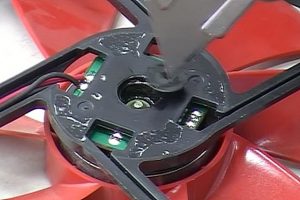

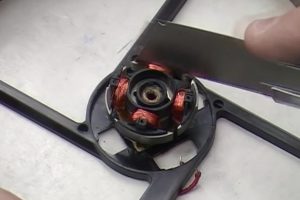

Вначале аккуратно поддевается ножом и снимается круглая наклейка, закрывающая все «внутренности» этой сборки.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

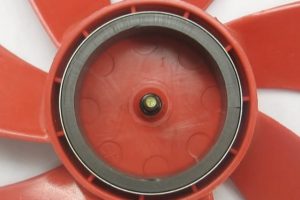

Вот что открылось под ней.

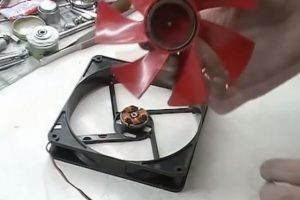

Снимается центральная заглушка, под которой расположен подшипник крыльчатки-ротора с фиксатором.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Производится разборка этого узла – снимается стопорная шайба, а затем аккуратно извлекаются шайбы подшипника скольжения.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

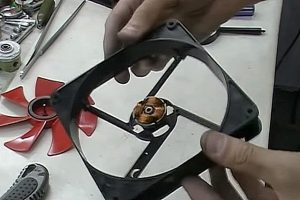

После этого крыльчатка-ротор свободно вынимается из корпуса-статора.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

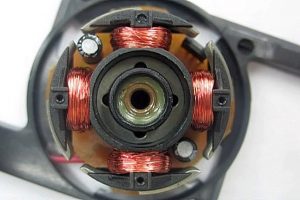

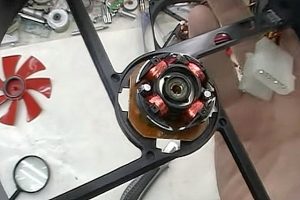

Вот так выглядят обмотки статора, которые придется заменить.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

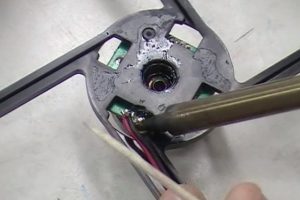

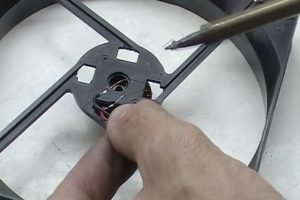

С платы аккуратно выпаиваются провода питания кулера.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Чтобы снять старую обмотку, проще всего будет просто перерезать витки ножом…

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

…а затем постепенно аккуратно удалить обрезки проволоки.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

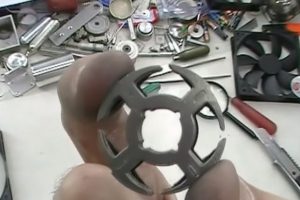

В итоге должен получиться вот такой голый якорь статора.

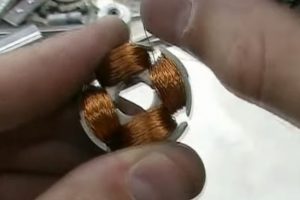

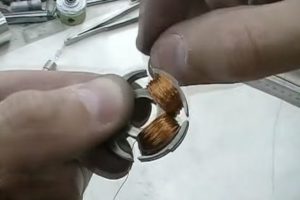

Как видно, на нем четыре сердечника, расположенных крестом. На них и будет наматываться новая обмотка.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

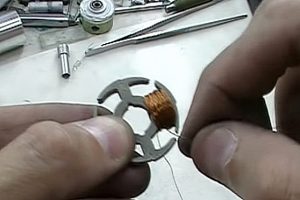

Работа несложная, но может показаться утомительной.
Все четыре обмотки должны быть выполнены из одного провода, без разрывов. То есть их расположение будет последовательным.
Число витков – чем больше, тем лучше. Соответственно, чем тоньше будет провод для намотки – тем больше получится витков.
Естественно, количество витков на каждом из сердечников должно быть одинаковым – так что при выполнении операции намотки придется внимательно их считать.
А вот направление обмотки будет меняться. На первом сердечнике витки ложатся по направлению часовой стрелки.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Следующий сердечник: направление намотки витков – против часовой стрелки.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

На третьем сердечнике – вновь по часовой стрелке.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

И последний сердечник – витки против часовой стрелки.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

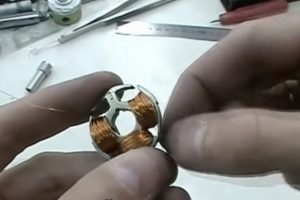

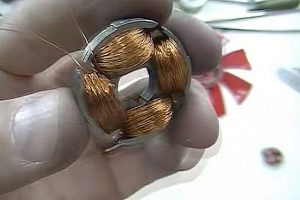

Статор после намотки.
С двух концов этой обмотки будет сниматься сгенерированное напряжение – все по схеме простейшего генератора переменного тока.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Плата, которая стояла в статоре кулера (с электролитическими конденсаторами) в данном случае не нужна – ее можно просто удалить.
Статор заводится в свое гнездо – для его точной посадки там имеются шлицы.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Концы проводов через окошко в корпусе выводятся вниз.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

К ним можно после зачистки и облуживания сразу припаять провода, которые пойдут на выпрямитель.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Затем на место устанавливается крыльчатка-ротор.
Производится сборка подшипника и фиксация стопорной шайбой – в противоположном проведенной разборке порядке

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Получившийся генератор будет выдавать переменное напряжение. То есть необходимо установить выпрямитель – диодный мост.

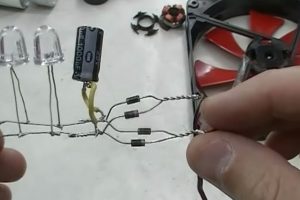

Можно использовать готовую сборку, либо спаять самостоятельно из четырех диодов.
Для сглаживания пульсации рекомендуется дополнить схему электролитическим конденсатором, естественно, с соблюдением полярности контактов.
На иллюстрации показана очень упрощенная сборка схемы, так как вся работа проводится, по сути, лишь в экспериментальных целях.

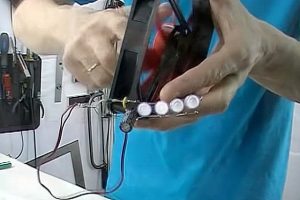

В качестве нагрузки к выпрямителю подключено четыре параллельно соединенных светодиода.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Теперь – практическая проверка возможностей получившегося ветрогенератора. Крыльчатке рукой придается максимально возможное вращение.

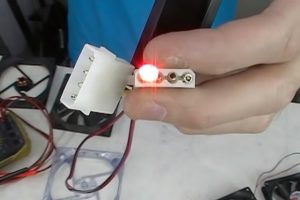

Да, светодиодная сборка отреагировала свечением, но назвать это успехом – вряд ли можно. Свечение неустойчивое, довольно тусклое.
А замер напряжения показывает, что на максимальных оборотах оно едва достигает 2.3 вольт. Про силу тока и говорить не приходится.
Возможные причины – слишком большой просвет между якорем статора и постоянным магнитом ротора. Для режима электропривода – достаточно, а вот для генератора – явно нет. Кроме того, и магнитные качества ротора – весьма слабенькие. И плюс ко всему – часть выработанной энергии неизбежно теряется в выпрямителе.
Имеет ли смысл проводить в данном случае какую-либо доработку такого генератора? – наверное, нет. Вряд ли из подобной схемы можно будет «выжать» что-нибудь серьезное.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Теперь – попытка использовать в качестве генерирующего устройства электропривод от разобранного принтера.

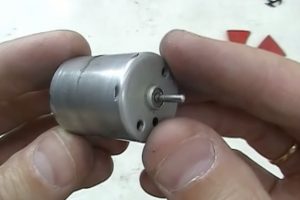

Электродвигатель здесь коллекторный, со щетками, и это позволяет снимать постоянное напряжение, не прибегая к применению диодного моста. То есть потери однозначно будут меньше.
Кроме того, никаких переработок (перемоток, перепаек контактов) при этом не требуется.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

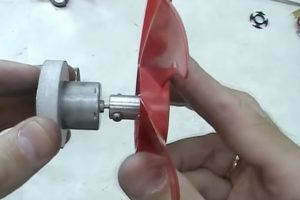

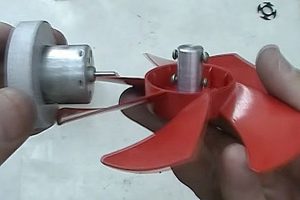

Соединение вала электромотора (генератора) с крыльчаткой (опять же, взятой от обычного кулера), произведено с помощью муфты-переходника, на которой расположены две пары симметрично расположенных фиксирующих винтов.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Одной парой винтов поджимается ось крыльчатки, второй – вал электромотора.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Сам электродвигатель после припаивания проводов размещается в штатном цилиндрическом кожухе.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

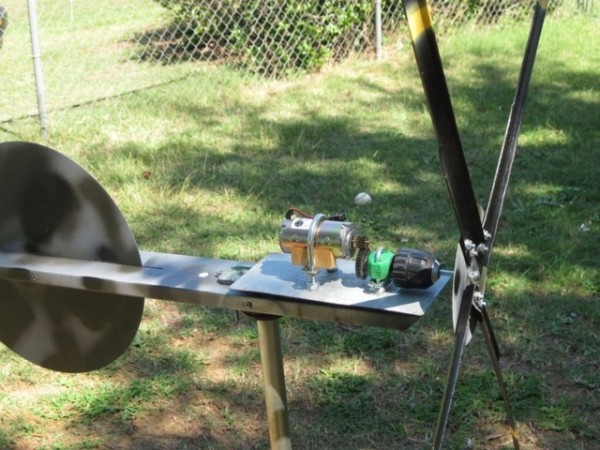

При желании несложно придумать для такого ветрогенератора дополнительный корпус со стойкой (кронштейном) для закрепления, например, к оконной раме на балконе, или с подставкой, для временной установки, скажем, «на природе».
Кроме того, как видно на иллюстрации, мастер придумал для своей модели еще и обтекаемый аэродинамический колпак.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Что показали испытания этой модели?
Если скорость ветра менее 4÷5 метров в секунду, то просто рабочей площади крыльчатки становится недостаточно, чтобы придать генератору сколь-нибудь значимую для выработки электроэнергии угловую скорость.

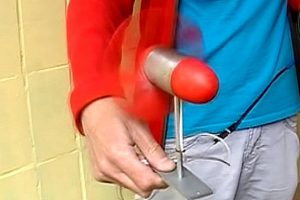

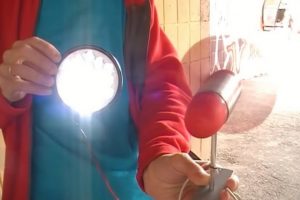

При скорости в 5 м/с и выше ветрогенератор «оживает». Например, обеспечивает достаточно яркое свечение светодиодного фонаря.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

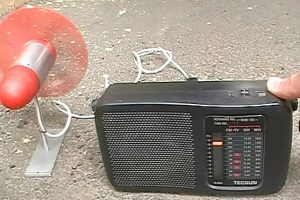

Вполне может он служить при таких условиях и источником питания для обычного небольшого радиоприемника.
Уже положительный результат!

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

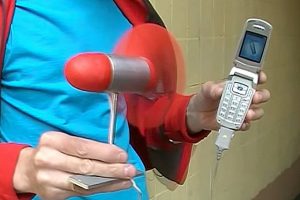

А вот эксперимент с зарядкой мобильного телефона, увы, окончился неудачно.
Да, на дисплее мобильника появляются признаки подключения зарядного устройства. Но этим все и ограничивается – самой зарядки не происходит.
Объясняется просто – при вполне приемлемом напряжении на выходе сила тока в цепи зарядки, как показали замеры, не превышает 50 мА.
То есть такой силы просто недостаточно, чтобы «впихнуть» заряд в аккумулятор. Для этого требуется хотя бы 0,5 А, то есть вдесятеро больше.

Но все же найти применение такому мини-ветрогенератору можно – в качестве источника питания дежурного освещения, светового маячка во дворе (в саду) или, опять же, радиоприёмника при выездах на природу.

Ну и плюс опыт выполнения подобных электромонтажных работ – он для многих начинающих вообще бесценен.

Но это, конечно, «игрушки» и пора перейти к более серьезным задачам.

Какие могут быть препятствия к установке личного ветрогенератора?

Прежде чем приступать к реализации такого довольно масштабного проекта, хозяину было бы логичным поинтересоваться, не будет ли к этому препятствий, так сказать, административного плана. Что об этом говорит законодательство?

  • А говорит оно то, что если выходная мощность планируемого к установке ветрогенератора не превышает 1 кВт, то это вообще рассматривается, как одна из разновидностей бытовых приборов. То есть никак не попадает ни под какую регламентацию.

А что такое мощность в 1 кВт? Не слишком много, но вполне достаточно, например, для дачного или даже небольшого жилого дома. Если не применять отопительные электрические приборы, электроплиту, бойлер и иную мощную технику, то совокупно на все освещение, питание телевизора, ноутбука, на зарядку гаджетов – с лихвой будет хватать. И даже некоторый домашний электроинструмент, при разумном подходе к одновременному подключению устройств, можно будет использовать.  А с мощной аккумулирующей установкой откроются и более широкие возможности – за счет накопления энергии в периоды, когда потребление отсутствует или минимально.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Мощности ветрогенератора в 1 кВт, при которой он вообще с точки зрения закона рассматривается как бытовой прибор, порой бывает вполне достаточно для полного обеспечения небольшого загородного домика

  • Не стоит переживать и хозяевам участков, собравшимся устанавливать более мощную систему. Порог, определяющий необходимость сертификации энергетических установок – 75 кВт. То есть никакие чиновники местной власти не имеют права своим решением потребовать прохождения каких-то разрешительных процедур.

Правда, перед началом реализации проекта стоит все же поинтересоваться особенностями регионального законодательства – нет ли там какой-то лазейки для «чиновничьего беспредела».

  • Не облагаются такие электростанции и никакими налогами. Ветер пока что еще остается «бесплатным ресурсом», и если генератор используется исключительно для личного потребления энергии, то претензий к владельцам возникать не должно.
  • Иное дело – конструкционные особенности ветряка. Иногда могут быть установлены ограничения на высоту мачты – этим стоит поинтересоваться заранее. Например, вблизи линий электропередач, вышек связи, аэродромов и т.п. Возможны и иные ограничения на высоту индивидуальных построек и сооружений. Иногда претензии приходят и со стороны экологических служб – дескать, самостоятельно установленные мачты могут стать помехой свободному перелету птиц. Маловероятно – но все же…
  • Установленный и работающий ветрогенератор не должен стать причиной конфликта с соседями по участку. А вот здесь разнообразие претензий, в том числе и надуманных, бывает очень широким.

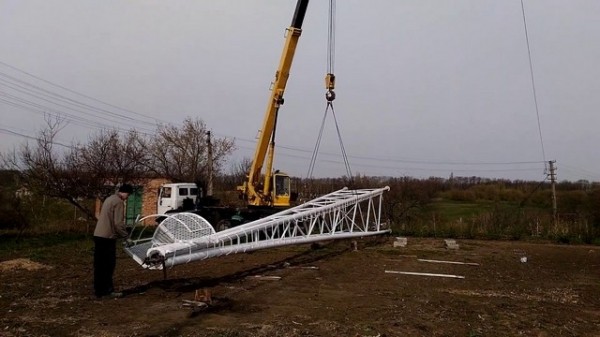

— Так, соседям может внушать опасение установленная мачта – что она в случае падения рухнет на забор и их участок. Вполне закономерная претензия.

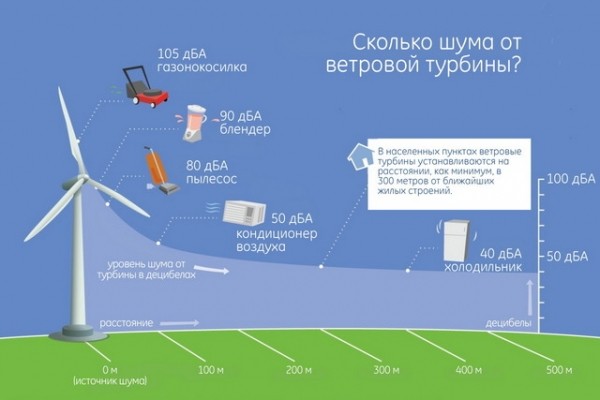

— Далеко не все ветрогенераторы работают тихо. Наоборот – от некоторых исходит весьма внушительный низкочастотный шум и вибрация. И если хозяева, бывает, с этим готовы мириться, то соседям такой раздражающий фактор – совсем ни к чему. Значит, придется или договариваться, или принимать какие-то меры для недопущения сильного шума, или отказываться от ветряка.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Мощные промышленные ветровые турбины вообще по нормативам не должны располагаться ближе 300 метров от жилых домов. И даже на таком расстоянии шум и вибрации могут ощущаться.

Если вы уверены в своей правоте в этом вопросе, то уровень шума желательно измерить с помощью специального прибора — пригласить для этого специалиста и зафиксировать показатели документально. Появится весомый аргумент при решении возможных конфликтов.

— Не исключены претензии (возможно, что и «высосанные из пальца»), что после запуска такой мини-электростанции у соседей ухудшился прием телевизионного или радиосигнала, снизилось качество мобильной телефонной связи.

— Возможны и иные претензии, степень серьезности которых во многом зависит от уровня «мирного сосуществования» с соседями.

Узнайте, какие автономные электростанции для загородного дома возможно выбрать, в специальной статье на нашем портале.

Как быть? Выход видится один – договариваться заранее, а со своей стороны – постараться смонтировать систему так, чтобы она действительно причиняла минимум беспокойства (для себя же лучше). Если договоренность достигнута, и претензий к работающему вертогенератору у соседей нет, то это будет разумным закрепить каким-то произвольным, но письменным соглашением. Ощущения – дело субъективное, и то что сегодня кажется приемлемым, однажды, в период плохого настроения соседей, может «сменить полярность». И даже если вы будете уверены в том, что предъявляемые претензии надуманные – доказать обратное будет практически невозможно или чрезвычайно сложно.

  • Кстати, еще раз вспомним о вибрации. Ветряки с мощностью более 1,5÷2 кВт ни в коем случае не рекомендуется устанавливать на крыше дома. Вибрационное воздействие вполне способно сделать свое «черное дело», постепенно расшатывая стропильную систему с кровлей или даже другие конструктивные элементы здания.
  • При выборе места установки ветряка следует не упускать из виду и вопросы личной безопасности. Вращение лопастей даже при умеренном ветре происходит с очень высокой линейной скоростью. Случайно отколовшийся осколок или элемент крепежа может развить скорость более 100 км/час, то есть представлять весьма серьезную опасность для человека.

Насколько выгодной (или наоборот) может оказаться реализация проекта?

Как уже становится потихоньку понятно, проблем с установкой ветровой электростанции – больше, чем хотелось бы. И при этом еще необходимо трезво оценивать реальные условия. Прежде всего – средний уровень ветров, характерных для данной местности. Иногда просто не имеет смысла связываться.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

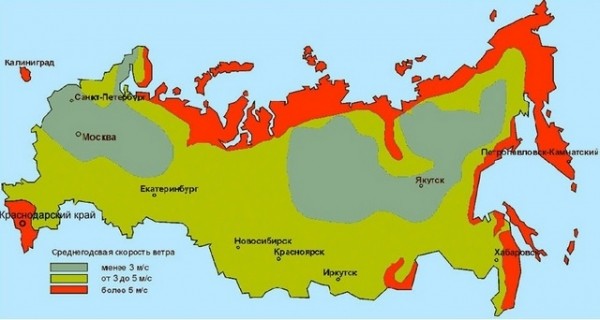

Карта-схема среднегодовой скорости ветра на территории России

На карте-схеме выше показаны примерные значения среднегодовой скорости ветра по регионам России. Понятно, что эти данные – ну очень ориентировочные. Но их всегда можно уточнить в местной метеорологической службе. Или, наверняка, их знают и в строительных компаниях города (района).

Плюс к этому (точнее сказать – минус) – свободному движению ветра могут мешать естественные (складки рельефа, высокие деревья и т.п.) или искусственные (высокая застройка) препятствия. В таких условиях приходится увеличивать высоту мачты, чтобы «поймать» ветер над препятствием, но это превращается в очень сложную, дорогостоящую и небезопасную технологическую проблему.

Наверное, будет интересно заранее посмотреть, на что можно рассчитывать. То есть какой ожидаемый приток бесплатной энергии возможен в зависимости от мощности генератора и среднегодовой скорости ветра.

Смотрим в таблицу.

(Значения паспортной мощности указаны для скорости ветра в 12 м/с – именно такой показатель очень часто встречается в технических характеристиках установок, предлагаемых в продаже – от него идёт расчет номинальных значений).

Ожидаемое количество выработанной электроэнергии (кВт в месяц) в зависимости от номинальной мощности ветрогенератора и среднегодовой скорости ветра в месте его установки.

Номинальная мощность ветрогенератора, кВт, рассчитанная для скорости ветра 12 м/с Среднегодовая скорость ветра в месте установки ветрогенератора, м/с
2,0 2,5 3,0 4,0 5,0 6,0
0,3 1.5 3 4.5 12 36 108
1,0 4.8 9.6 14.4 38.4 115 345
2,0 9.6 19.2 28.8 76.8 230 690
3,0 14.4 28.8 43.2 115 345 1035
5,0 24 48 72 192 575 1725

И видим, что ожидать каких-то чудес – не приходится.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.Инженер.

Задать вопрос эксперту

Например, довольно мощный, недешевый и сложный в установке ветрогенератор паспортной номинальной мощностью в 3 кВт, размещенный на местности, где среднегодовая скорость ветра не превышает 3 м/с, выработает в течение месяца всего 43,2 кВт электроэнергии. И это еще – в лучшем случае, и без учета неизбежных потерь при передаче и преобразовании электрического тока.

Вот и считайте, какова предполагается экономия, выраженная в рублях (с привязкой к местным тарифам), и за какое количество лет ветровая энергетическая установка в таких условиях себя окупит…

Такая таблица хороша в том случае, если известна номинальная мощность приобретаемой готовой модели. А как спрогнозировать мощность, если ветрогенератор планируется изготавливать самостоятельно?

Подсчитать мощность ветрового потока можно по следующей формуле:

W = 0.5 × ρ × Sr ×

Символами в формуле обозначены:

W — мощность ветрового потока, проходящего через определенную площадь.

ρ — плотность воздуха (можно принять усредненное значение 1,25 кг/м³).

Sr — площадь, с которой «снимается» энергия ветра. В приложении к горизонтальным ветрогенераторам – это площадь ротора, то есть круга, ограниченного длиной лопастей.

V -— расчетная скорость ветра.

Понятно, что далеко не вся энергия, переносимая ветром, будет преобразована в электрическую. Часть воздушного потока расходуется на образование завихрений, на обтекание конструкции. Кроме того, неизбежны потери общего плана, свойственные для любых механизмов – преодоление силы трения, нагрев и т.п. В итоге обычно можно всерьез говорить о полезном использовании всего порядка 30÷40% от потенциала ветрового потока.

Поэтому формулу лучше представить вот в таком виде:

Wg = 0.5 × ρ × ξ × Sr × V³ × ηg × ηr

Разбираемся с добавившимися в формулу величинами:

ξ — это коэффициент использования ветровой энергии. С некоторой долей условности его можно назвать и коэффициентом полезного действия ветрогенератора. В реальных условиях эксплуатации даже для быстроходных установок с лопастями аэродинамического профиля, при номинальных показателях скорости ветра значение коэффициента обычно лежит в пределах 0,35÷0,45. Для расчетов прогнозируемой мощности энергоустановки можно взять усредненное значение — 0,4. Только в некоторых высокотехнологичных ветрогенераторах с практически идеальными аэродинамическими формами лопастей удается достичь значения этого коэффициента в 0,5 или даже несколько выше.

ηg — коэффициент полезного действия самого генератора. Обычно не поднимается выше 0,85.

ηr — коэффициент полезного действия редуктора (если он используется в схеме). Тоже обычно ограничивается показателем 0,9. Если вращение передается на генератор напрямую, без механического преобразования, то эту величину можно оставить равной 1,0.

Вот с этой формулой уже можно подсчитать более приближенные к реалиям показатели мощности планируемого к установке ветрогенератора.

Чтобы облегчить читателю задачу, составлен специальный онлайн-калькулятор, который выполнит расчеты буквально за секунды.

Обычно расчеты проводят для двух скоростей ветра.

  • При указании среднегодовой скорости можно представить, на какое количество выработанной энергии можно рассчитывать в определенный период времени – обычно это исчисляется месяцами или даже полным годом.
  • Номинальная же мощность установки обычно вычисляется по так называемой расчётной скорости ветра, которая, впрочем, не должна превышать среднегодовую более, чем в 1.5 ÷ 2.0 раза.

Итак, прежде чем приступать к реализации задуманной установки ветрогенератора, стоит все же просчитать, на что можно рассчитывать при его дальнейшей эксплуатации. В большинстве случаев говорить о реальном режиме экономии материальных средств – неблагоразумно. Затраты на приобретение системы (или комплектующих для ее создания) и ее установку ожидаются немалые, а отдача, как видно по расчетам – не особо впечатляющая.

Иными словами, такой проект можно назвать, скорее, инвестицией в будущее, но никак не ожидать от запуска энергетической установки сиюминутной отдачи. Правильнее, наверное, ее будет рассматривать в качестве вспомогательного источника энергии или резервного, на случаи перебоев в линиях электропередач, если этим грешат местные электросети.

Цены на солнечные модули DELTA

Солнечный модуль DELTA

Иное дело, если по каким-либо причинам подведение ЛЭП к объекту (дому) становится или невозможным, или чрезвычайно затратным. Тогда, действительно, приходится рассчитывать только на автономные источники электроэнергии. В таких ситуациях видится оптимальным сочетание ветрового генератора и дизельной (бензиновой) энергетической установки. При хороших показателях скорости ветра энергообеспечение ложится на ветрогенератор, в периоды штиля или очень слабого ветра придётся переходить на жидкотопливный агрегат.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Примерная блок-схема автономной системы энергоснабжения дома с использованием нескольких источников выработки энергии

Кстати, еще одним помощником в общей схеме энергообеспечения дома могут стать и солнечные батареи – этот источник при создании полностью автономной системы тоже никак нельзя сбрасывать со счетов.

Основные узлы и агрегаты самостоятельно создаваемого ветрогенератора

Еще раз повторимся – целью статьи не является публикация точных чертежей и инструкций по самостоятельной сборке ветрового генератора. По мнению автора – это и вовсе сделать невозможно, по крайней мере в полном отрыве от информации о конкретных условиях установки такой системы. А тот массив публикаций в интернете, который преподносится в качестве руководств к созданию ВУЭ своими руками – по большей части таковым не является.

Без расчетов, без детально продуманного проекта, без багажа определённых знаний и умений приступать к такому делу и вовсе не стоит. А проектирование действительно работающей и приносящей ощутимый эффект системы – все же задача для специалистов.

Но народный энтузиазм – неистребим, и многие домашние мастера на свой страх и риск все же стремятся создать такие источники автономного питания. И если желание попробовать собственные силы преобладает, то можно подсмотреть, как это уже пытались сделать другие.

Итак, конструктивно всю систему можно разделить на несколько основных узлов и агрегатов:

  • Ветряк с устройством стабилизации положения и с передачей вращательного момента на вал генератора.
  • Конструкция, обеспечивающая установку ветряка с генератором на требуемой высоте.
  • Собственно, само генерирующее устройство, в котором происходит преобразование вращательного движения в электрическую энергию.
  • Электрическая схема, обеспечивающая контроль и дальнейшее использование выработанной энергии.

Электрическую часть «оставим в покое» — здесь вообще отдельный вопрос, требующий очень пристального профессионального рассмотрения. А с остальными попробуем внести некоторую ясность.

Конструкция ветряка

Ветряк – самая заметная часть общей конструкции. Именно ему «поручается» преобразовать поступательно перемещение воздуха (ветра) во вращательное движение ротора генератора. И, как мы видели из расчетов, размеры ветряка напрямую влияют на мощностные показатели энергоустановки — чем больше площадь охватывания ветром, тем больших результатов можно ожидать.

По расположению оси вращения ветряки могут быть горизонтальными и вертикальными.

Ветряки с горизонтальной осью вращения

Ветряки горизонтального исполнения отличаются большим количеством оборотов и более высокими показателями мощности. Опять же, в силу немалой площади, с которой снимается кинетическая энергия ветра.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

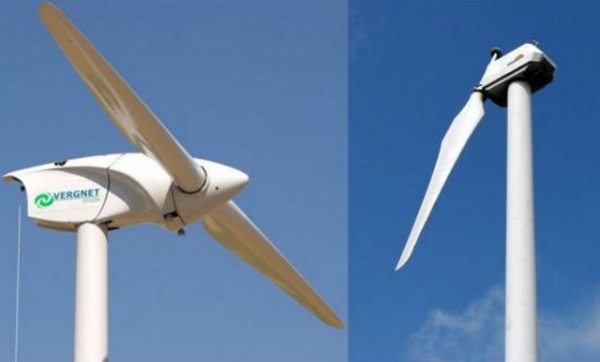

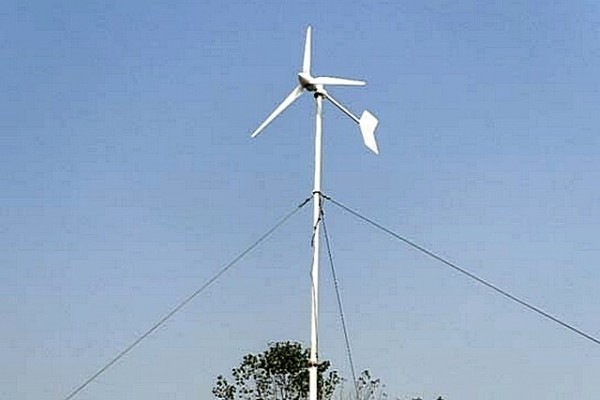

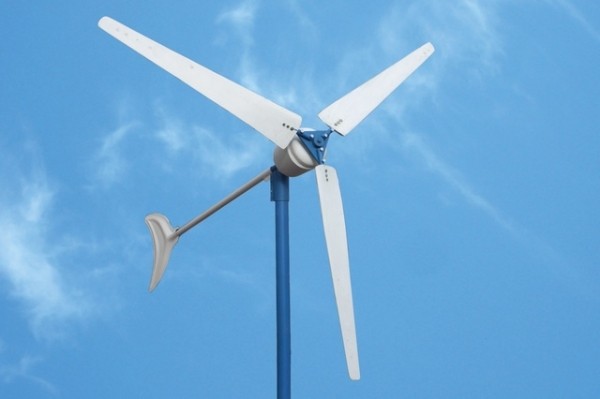

Ветряк с горизонтальным расположением оси вращения. Такие модели обычно отличаются более высокими показателями скорости и преобразуемой энергии.

Лопасти ветряка могут быть жесткими или парусного типа. Но парусные, хотя они зачастую бывают и легче, и проще в изготовлении, не показывают нужных для эффективного ветрогенератора значений скорости вращения. Обычно их применяют в тех механизмах, где важно само стабильное вращение, так сказать, «ради вращения». Классическим примером могут служить ветряные мельницы или помпы.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

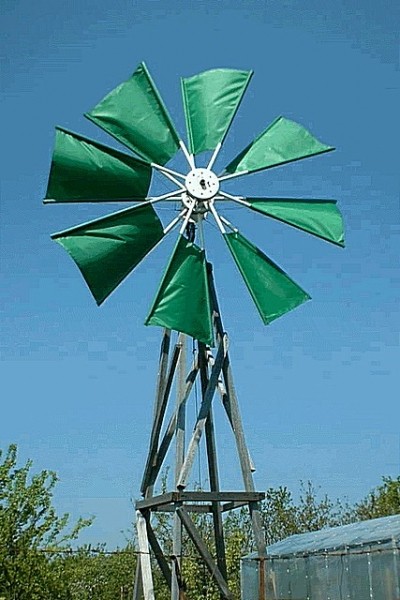

Ветряк с лопастями парусного типа – высоких скоростей и показателей мощности от такого ожидать не приходится

Кроме того, парусные лопасти не столь долговечны и требуют довольно частного ремонта – перетяжки.

А для выработки электроэнергии оптимальным вариантом все же считаются жесткие лопасти с аэродинамическим профилем. При нормальном ветре за счет сочетания приложения нескольких сил они способны создавать скорость вращения в 1000 и даже более оборотов в минуту.

Кстати, гнаться за количеством лопастей – совершенно бессмысленное занятие. Оптимальную производительность как раз показывают ветряки с  двумя или тремя лопастями. Если посмотреть на многочисленные иллюстрации в интернете, то видно, что преимущественно ветрогенераторы заводского изготовления – трехлопастные.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

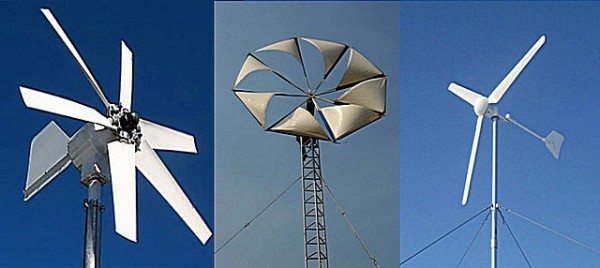

Среди великого многообразия моделей горизонтальных ветряков преобладают все же трехлопастные

Можно, безусловно, встретит и другое количество лопастей – есть модели и вообще с одной. Но именно трехлопастные считаются той «золотой серединой», которая обеспечивает и эффективность работы, и высокие скорости, и простоту в балансировке.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Такое тоже встречается, но уже значительно реже

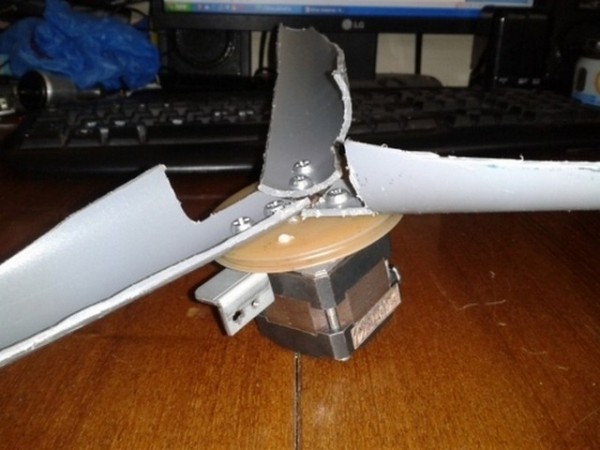

А вот возрастание числа лопастей (парадоксально, но факт) только ухудшает показатели ветровой установки. Возникающие завихрения и зоны разряжения воздуха приводят к лишнему торможению вращения. Так что определяющими становятся не количество, а длина лопастей и скорость их вращения.

Несмотря на то что конфигурация лопастей – довольно сложная штука, их успешно мастерят и самостоятельно, например, раскраивая жесткие пластиковые трубы среднего диаметра. Например, канализационная труба, распущенная вдоль на четыре одинаковых сектора, послужит заготовкой для изготовления трех лопастей. (Один сектор останется в запасе – можно из него сделать лекало, чтобы в любой момент по имеющемуся образцу вырезать новую лопасть для замены вышедшей из строя).

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

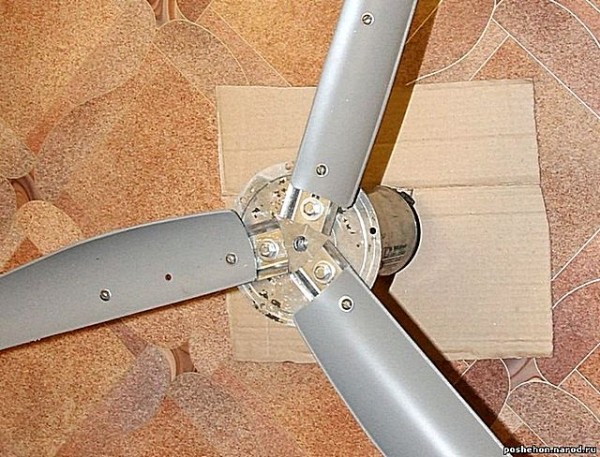

Если в качестве исходного материала решено использовать пластиковую трубу, то лучше взять оранжевую – она и прочнее, и долговечнее

Стоят трубы недорого, так что с формами лопастей вполне можно поэкспериментировать. Обычно вначале вырезается и обрабатывается одна лопасть. А в дальнейшем – она уже служит шаблоном для изготовления остальных.

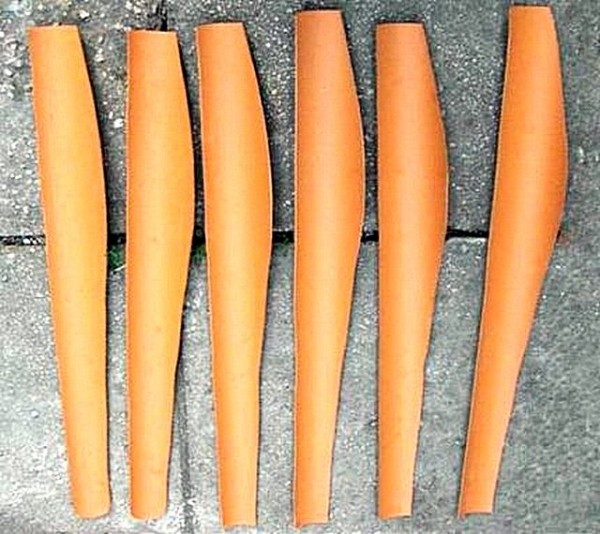

Опытные мастера, уже опробовавшие эту схему, рекомендуют придерживаться определённого соотношения длины лопасти и диаметра предназначенной для ее изготовления трубы – 5:1. То есть, например, для метровой лопасти лучше применить трубу диаметром 200 мм.

Цены на ПВХ трубы

ПВХ труба 200 мм

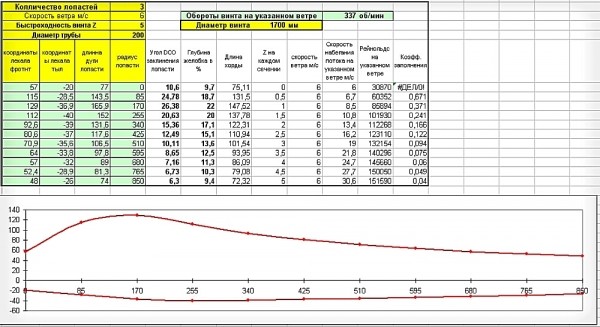

В интернете можно отыскать уже готовые рекомендуемые лекала для изготовления лопастей из трубы. В таких схемах просчитаны и проставлены оптимальные размеры, и остается только перенести их на заготовки.

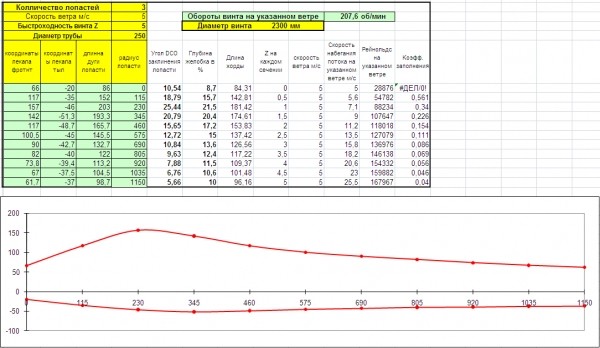

Для примера – парочка таких лекал для трехлопастного ветряка разного диаметра:

Чертеж 1 – лопасть из трубы 200 мм для ветряка диаметром 1700 мм

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Лекало для лопасти длиной 850 мм

Чертёж 2 – лопасть из трубы 250 мм для ветряка диаметром 2300 мм

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Лекало для лопасти длиной 1150 мм

Естественно, изготовленные лопасти следует тщательно обработать, придав им обтекаемую форму. В ход последовательно идут напильники, надфили, мелкозернистая наждачная бумага.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Если оставить лопасти вот в таком, необработанном виде, то ничего хорошего от работы ветряка ждать не приходится – сопротивление из-за создаваемых завихрений будет слишком большим, что скажется и на эффективности, и на шумности работы энергетической установки.

Имеет значение и профиль обрабатываемой кромки. По той стороне, которая будет «разрезать» воздух, кромка шлифуется до обтекаемой округлой формы. С противоположной стороны делается заострение на внешнюю сторону – для облегчения схода с плоскости лопасти воздушного потока.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

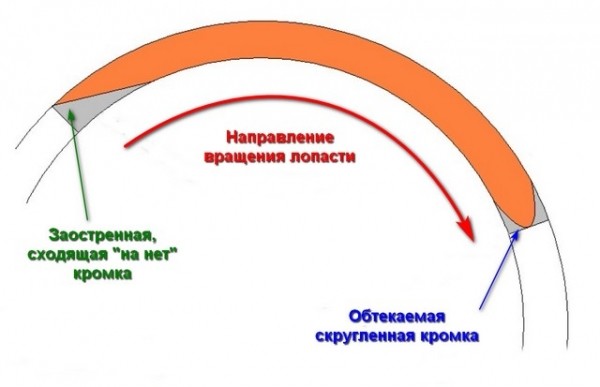

Профили обработки кромок лопасти

Существует и немало других, правда – более сложных в исполнении, но и более надежных вариантов изготовлении лопастей. Так, хорошими показателями традиционно обладают алюминиевые «крылья», которым может придаваться или такая же, как у трубчатых, изогнутая форма в сечении, или даже коробчатая.

Можно отыскать интересный материал по изготовлению объемных лопастей из стеклоткани с последующей пропиткой эпоксидной смолой. Для этого сначала изготавливается матрица – деревянный шаблон, выполненный точно по форме будущей лопасти.

Затем по этой матрице изготавливаются две стеклотканевые детали одной лопасти, которые впоследствии склеиваются в одну полую, очень легкую и, вместе с тем, прочную деталь. Но это уже, если честно, «высший пилотаж» мастерства, доступный только для опытных мастеров.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

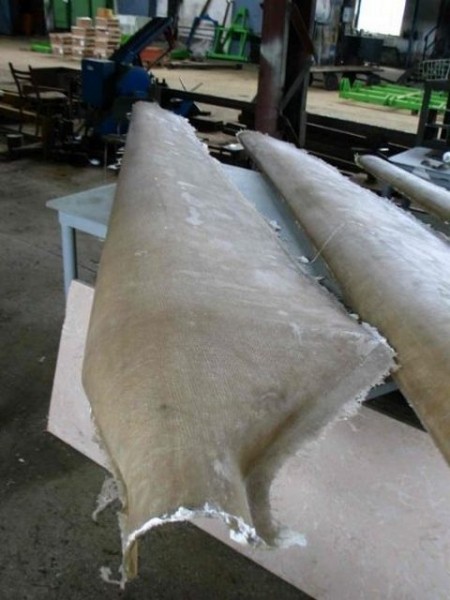

Стеклотканевые заготовки – из таких половинок будет склеиваться цельная полая лопасть ветряка

Лопасти после тщательно проведенной разметки крепятся к ступице винта – обычно для этого используют резьбовое соединения. А ступица уже будет непосредственно соединяться с валом генератора, или через систему передачи с повышением числа оборотов.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Один из вариантов крепления лопастей в ступице ветряка

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

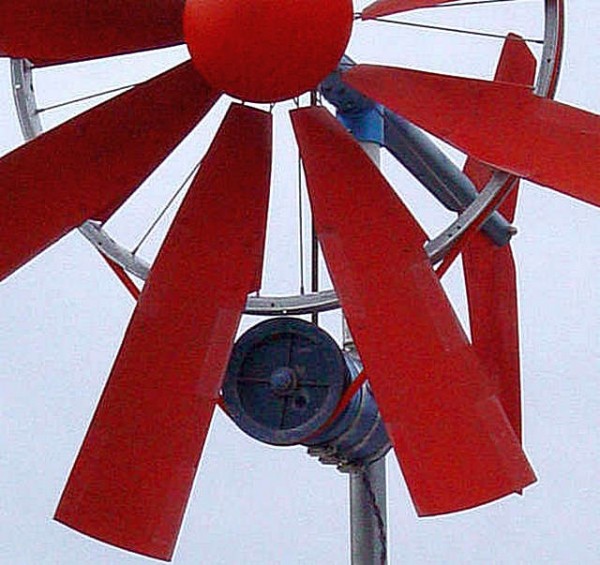

Многолопастный винт неспособен давать большое количество оборотов, но зато чутко реагирует на небольшой ветер. Повысить угловую скорость вала генератора можно и вот таким нехитрым способом. Ступица ветряка, кстати, изготовлена из обычного велосипедного колеса, которое стало одновременно шкивом для ременной передачи.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Вариант зубчатой повышающей передачи вращения на вал генератора. Как видно, в ход пошли запчасти от старого шуруповерта. Хорошо видна хвостовая часть флюгерной станины с вертикальным килем.

  • Важным элементом конструкции ветряка всегда является вся флюгерная часть — поворотная станина, на которой, собственно, и размещаешься сам винт, передача и генерирующее устройство. Естественно, и материал изготовления, и сама сборка должны выдерживать немалые нагрузки, в том числе – и динамические, и вибрационного плана.

В задней части предусматривается хвостовик, который оснащается вертикальной пластиной – килем. Это позволяет правильно позиционировать винт ветряка относительно направления ветра – перпендикулярно ему. Естественно, хвостовик еще и играет роль противовеса – для балансировки всей флюгерной части ветрогенератора относительно оси мачты.

Кстати, в «продуманных» моделях ветрогенератора предусматривается система изменения угла атаки ветра – это позволяет сохранить целостность конструкции при резких порывах или аномально сильном ветре. Один из вариантов показан на схеме ниже.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Механизм изменения положения плоскости вращения ветряка относительно направления ветра (вид сверху)

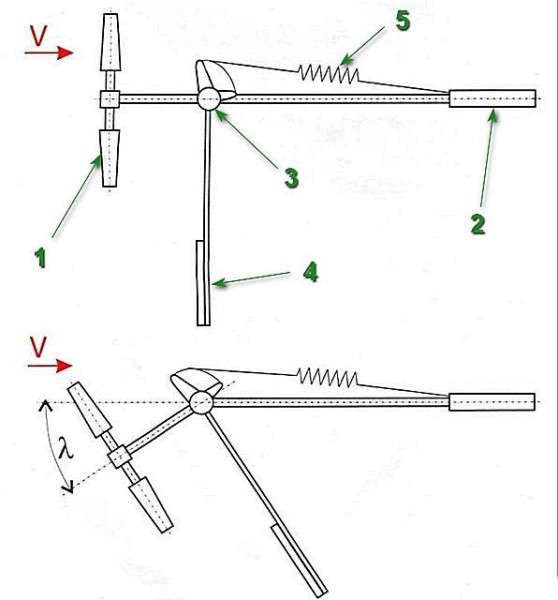

Сам ветряк (поз. 1) соединён с хвостовиком, оснащенным килем (поз. 2), не жестко, а через шарнир. Кроме того, в конструкцию добавлен еще один элемент – боковая лопатка (поз. 4), которая в точке шарнира жестко соединена с ветряком и расположена перпендикулярно ему. Исходное, нормальное положение роторной части обеспечивается усилием пружины (поз. 5).

Если скорость ветра – в пределах нормы, то ветряк и хвостовик с килем, как им и положено, расположены соосно. И плоскость вращения винта – перпендикулярна направлению ветра.

При усилении ветра лопатка, за счет своей парусности, начинает, растягивая пружину, отклоняться назад, и тем самым ветер попадает на винт уже не перпендикулярно, а под определенным углом. Снижается площадь «контакта», соответственно – и мощность генератора. То есть происходит своеобразное предохранение и конструкции всего ветряка в целом, и генерирующего устройства – от перегрузки и перегорания. При очень больших скоростях лопатка и вовсе выведет ветряк из работы – плоскость вращения встанет параллельно направлению ветра.

Ветряки с вертикальной осью вращения

Такую схему тоже применяют достаточно часто, так как она обладает рядом преимуществ. Ветряки такой компоновки (их обычно называют роторными) очень чувствительны даже к небольшим скоростям ветра. Достоинством является и то, что их работа сопряжена с гораздо меньшим уровнем шума и вибрации, поэтому их зачатую без особой опаски монтируют на крышах, что для осевых ветряков, как мы помним, противопоказано. Мало того, нередко такие ветряки, исполненные «с любовью» и проявлением креативности мышления, становятся даже оригинальным украшением внешнего облика дома.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

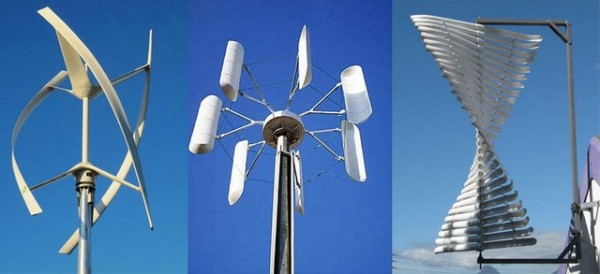

Несколько примеров ветряков с вертикальной осью вращения

Вертикальная ось позволяет разместить тяжеловесное генерирующее устройство не на большой высоте, а в более удобном для эксплуатации и регулярного обслуживания месте. Это снимает ряд проблем, касающихся конструкции мачты.

Для самостоятельного изготовления лопастей таких ветряков широко используются разрезанные на сектора емкости – старые металлические или пластиковые бочки, выварки, баки и т.п. Вполне можно применить и обычные листы оцинкованного металла, закрепив их на рамах. Нет особых ограничений по конструкции ступицы с рамами для размещения лопастей.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

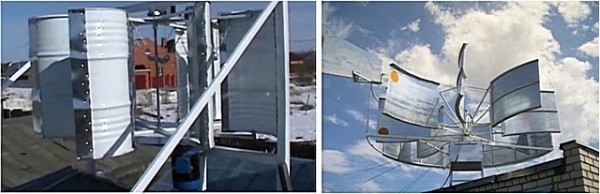

Примеры самодельных ветряков вертикального расположения – изготовлены из бочек и из металлических оцинкованных листов

Одним словом, просторов для творчества, применимого к имеющимся в хозяйстве материалам — здесь намного больше.

Но есть у них и главный недостаток, который во многом перечеркивает достоинства. Просто по своей конструкции такие энергетические установки значительно уступают в показателях мощности осевым горизонтальным. Упоминавшийся выше коэффициент использования энергии ветра при таком расположении ветряка обычно не превышает 0,2, то есть практически вдвое ниже. Да и по показателям скорости вращения они несопоставимы. Линейная скорость такого ветряка у края лопасти просто физически не может быть выше скорости ветра. А при довольно большом радиусе колеса угловая скорость и вовсе получается совсем незначительной.

А для генерирующих устройств количество оборотов зачастую является определяющим моментом, от которого зависит их возможность выработки электроэнергии. Значит, придется применять довольно сложную систему передачи вращательного момента. Это и усложняет конструкцию, и приводит к дополнительным потерям.

Впрочем, немало сторонников и именно у такой схемы – умельцы находят способы минимизировать ее негативные качества.

В контексте данной статьи к этой схеме мы больше возвращаться не станем – она требует и отдельных расчётов (показанный выше алгоритм для нее не подходит), и более глубокого изучения особенностей конструкции. Так что лучше ей отвести отдельную публикацию, которая обязательно появится на страницах нашего портала.  А пока – заполним «вакуум» небольшим видеосюжетом на эту тему.

Видео: Самодельный вертикальный ветрогенератор в работе

Мачта и поворотное устройство

Ветрогенератор должен быть поднят на нужную высоту, и всей флюгерной части необходимо предоставить возможность вращаться в горизонтальной плоскости, следуя за направлением ветра.

  • Мачта – один из очень непростых в изготовлении и монтаже элементов конструкции ветрогенератора. Особенно если обстоятельства вынуждают поднимать ветряк с генератором на большую высоту. Саму-то мачту порой установить не так просто – а здесь еще и массивный габаритный груз на верхушке!

Очень удачный вариант – это готовая мачта, специально предназначенная для подобных целей. В ней уже заложена шарнирная или телескопическая конструкция для последовательных действий при монтаже – крепления нижней части и затем – установка верхней части с «полезным грузом» на нужную высоту.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

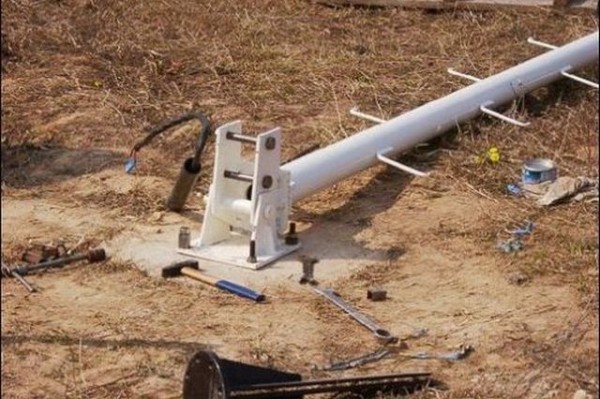

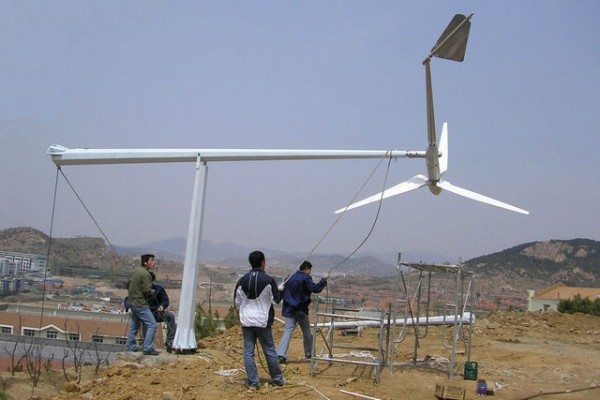

Установка мачты с ветрогенератором с шарнирным соединением нижней и верхней секции и общим их креплением к фундаменту

Такие мачты, безусловно, недешевы, но нечто подобное можно смастерить и самостоятельно из труб разного диаметра.

В любом случае мачту, конечно, в грунт не воткнешь и просто на голую землю не поставишь. Значит, ей необходим достаточно мощный фундамент. В процессе его армирования укладывается или закладная гильза, в которую впоследствии будет вставляться труба мачты, или закладные анкеры с резьбовой частью – для последующего соединения с основанием мачты.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

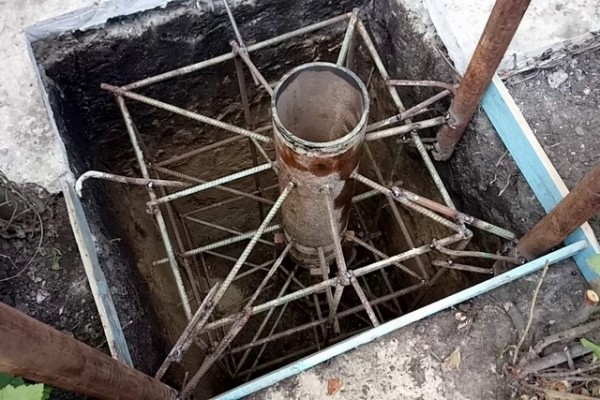

Подготовленный к заливке бетоном армированный каркас фундамента мачты – с закладной трубой-гильзой

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Другой подход – на фундаменте через закладные анкеры зафиксировано основание, с которым шарнирно связана сама мачта. Остается ее аккуратно поднять растяжками и зафиксировать мощными болтами.

После установки мачты она должна сразу же быть дополнительно зафиксирована растяжками. Количество и высота ярусов, количество растяжек в ярусе и удаление точек из крепления определяется специальными расчетами. Это зависит и от высоты мачты, и от материала ее изготовления, и от особенностей местности. Так что этот вопрос лучше не пускать на самотёк, а уточнить у специалистов в местной строительно-монтажной организации. Кстати, противоположный конец каждой растяжки, если он крепится на уровне грунта, потребует и себе отдельного анкерного фундамента. Так что работы предстоит много.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

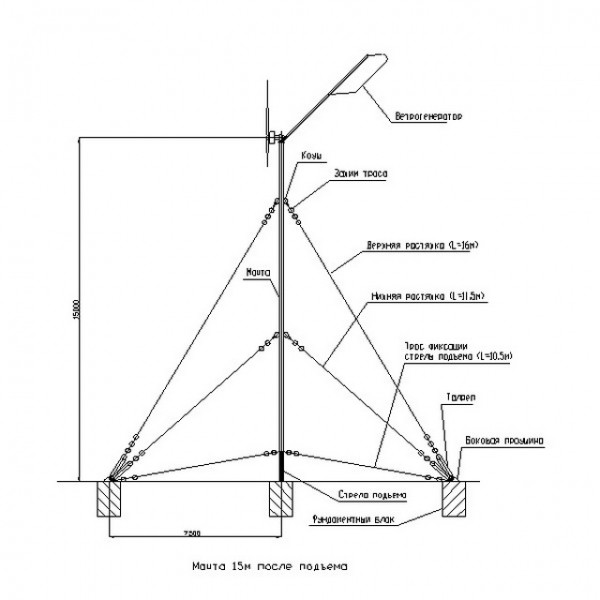

В качестве примера – рекомендуемая схема установки и фиксации растяжками мачты высотой 15 м для ветрогенератора «Бриз 5кВт»

При необходимости большой высоты подъема ветрогенератора порой прибегают к монтажу сложной каркасной конструкции из стального проката. Надо полагать, что в таких случаях без квалифицированного проектирования и вовсе не обойтись. Такие мачты обычно имеют секционную конструкцию и последовательно монтируются от фундамента до верхушки. Хотя может быть и цельная конструкция, устанавливаемая разом.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Монтаж каркасной мачты

  • Безусловно, должно быть продумано подвижное соединение флюгерной части ветрогенератора с мачтой, на которой он устанавливается – для изменения положения при перемене направления ветра. Конструкция этого вертлюга может быть разной – от подшипникового узла (предпочтительно) до простейших схем «труба в трубе» или «штырь в трубе» (слишком примитивно — не исключено заклинивание).

Часто очень даже подходящие детали для такого соединения можно подыскать на барахолке старых автомобильных запчастей, а то и вовсе в своем гараже. Например, это могут быть старые ступицы колес. Кроме того, полностью готовый узел заводской сборки, с качественной системой подшипников, защищенных от внешнего воздействия, стоит поискать в каталогах – это будет проще и надежнее.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

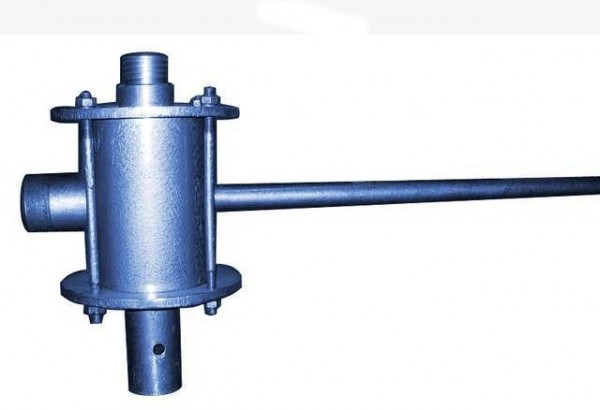

Очень здорово, если удастся найти готовый вертлюг для флюгера – проблема снимается автоматически

  • Одной из проблем становится расположение кабеля, по которому выработанный ток должен поступать в электрическую схему системы.

Если просто пропустить кабель в полости трубы мачты – проблема не решится. Вращение флюгерной части может привести к перекручиванию проводов, что заканчивается или их обрывом, или коротким замыканием. А проконтролировать состояние становится весьма сложной задачей.

Внешнее размещение кабеля дает возможность контроля. Но от закручивания вокруг мачты все равно никуда не деться, и это запросто можно упустить из виду. Последствия будут ничуть не лучше. Кроме того, оставлять кабель, открытый все морозам и дождям — наверное, не лучшее решение.

Выход – установка подвижных коллекторно-щеточных токосъёмников. Вариантов здесь может быть немало. Так, в интернет-магазинах (на том же «Али») предлагаются готовые решения. Нередко такой токосъемный узел уже входит в состав приобретаемого поворотного механизма.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

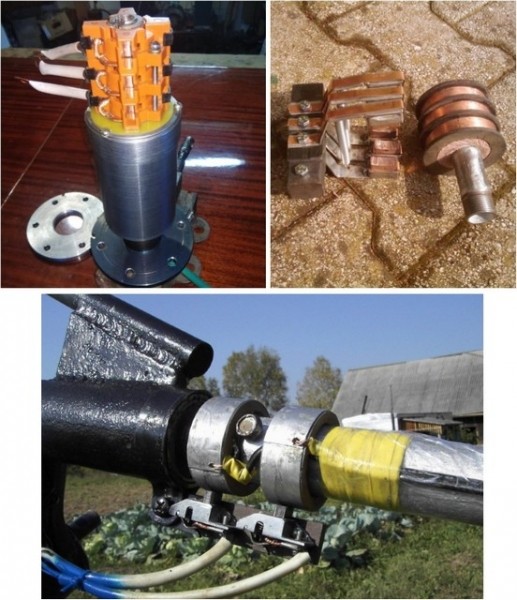

Примеры токосъемных узлов заводского и кустарного изготовления.

Но многие умелые мастера вполне справляются с задачей и самостоятельно. И их токосъемники ничуть не уступают в надежности и долговечности заводским моделям. А по стоимости получается гораздо выгоднее.

Пример изготовления токосъёмного узла показан на видео.

Видео: Изготовление токосъемника для ветрогенератора

Генерирующее устройство

Дошли, наконец, до «сердца» ветровой энергетической установки. Что же предпочесть в качестве прибора, где, собственно, и будет происходить процесс преобразования кинетической энергии в электрическую.

Раз тема – «своими руками», то готовые модели генераторов заводского изготовления, предназначенные именно для монтажа на ветровых установках – не рассматриваем. Чем же можно их заменить?

Вариантов предлагается немало. Но остановимся на двух – применение прошедшего доработку асинхронного трехфазного двигателя и самостоятельное изготовление так называемого аксиального генератора.

Переделка асинхронного двигателя в генератор

Асинхронные двигатели – наиболее распространенные. И найти (приобрести) такое устройство для последующей переделки в генератор – несложно.

В отличие от представленной в начале статьи принципиальной схемы генератора, наведение ЭДС будет происходить в обмотках статора. А ротор будет создавать необходимое для этого процесса вращающееся магнитное поле. Очень удобно с той точки зрения, что отпадает необходимость щеточно-коллекторного механизма со всеми присущими ему недостатками.

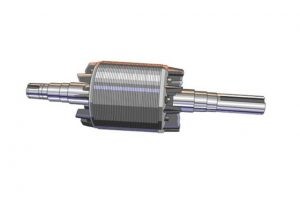

В исходном виде ротор асинхронного двигателя представляет собой совокупность короткозамкнутых обмоток. Чтобы он стал источником вращающегося магнитного поля используются два пути. Первый — с применением конденсаторной схемы, обеспечивающей необходимый «пусковой момент» генерации тока, то есть требуемое опережение фазы вращения магнитного поля ротора над полем статора.

Второй вариант – создание требуемого для генерации вращающегося поля высокой напряженности с помощью мощных постоянных магнитов (неодимовых). Именно этот пример рассмотрим несколько пристальнее.

Достоинством этого метода можно считать отсутствие необходимости довольно сложной в выполнении перемотки статора. То есть все ограничится только переделкой ротора. А работать такой генератор способен даже на небольших оборотах.

Иллюстрация Краткое описание выполняемой операции

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

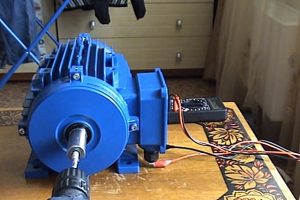

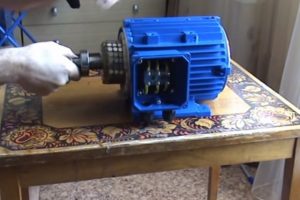

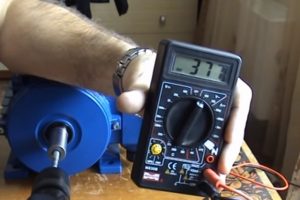

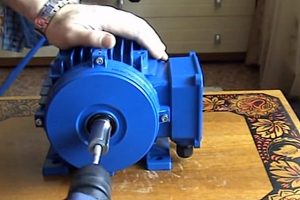

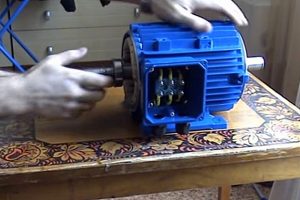

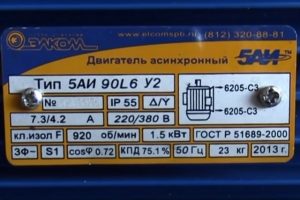

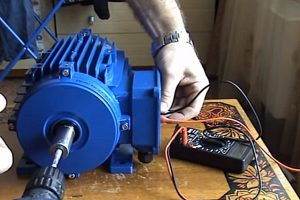

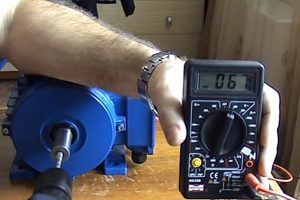

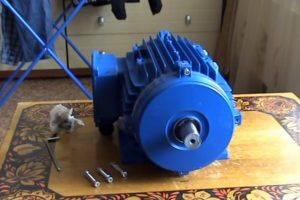

Переделываться в генератор будет вот такой трёхфазный асинхронный двигатель 5АИ 90L6 У2.
Он в полной мере соответствует поставленной задаче.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Достоинство этой модели еще и в том. Что она имеет влагозащищённый корпус с показателем IP55.

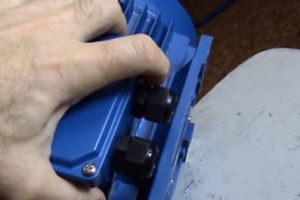

В том числе предусмотрена герметизация кабельных выходов…

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

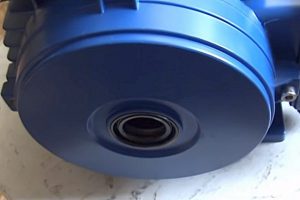

…имеются надежные уплотнения под крышками, сальники с обеих сторон вала.
Такой генератор не будет бояться ни атмосферной влаги, ни прямого попадания осадков. Да и профилактическое его обслуживание можно проводить не столь часто.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

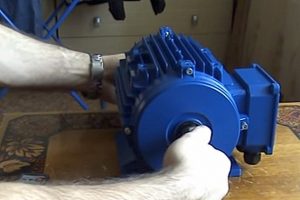

Сняты крышки с обеих сторон корпуса.

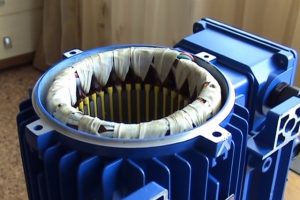

Хорошо видна обмотка статора. Но она остается как есть – не делается никаких изменений.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

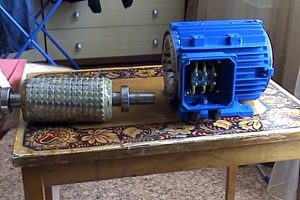

Все последующий работы будут касаться исключительно ротора.

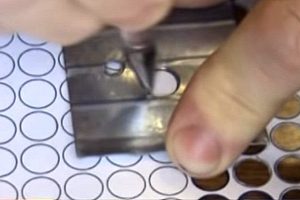

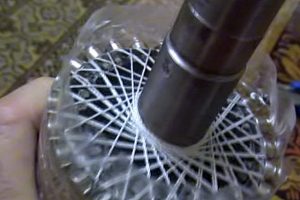

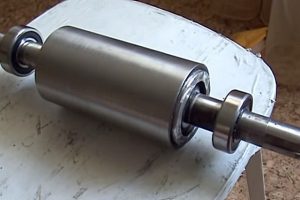

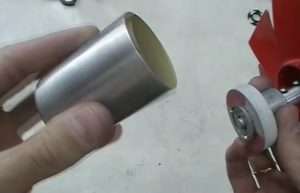

Его для начала отправили к токарю. Задача – проточить, снять верхний слой, уменьшить диаметр исходя их следующих соображений:
– После проточки на статор должна быть надет на горячую посадку стальной цельный цилиндрический стакан, с толщиной стенок, допустим, 4 мм.

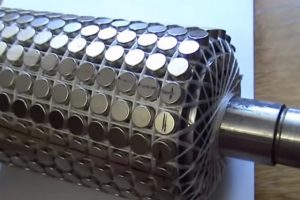

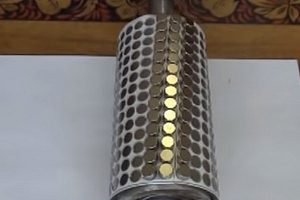

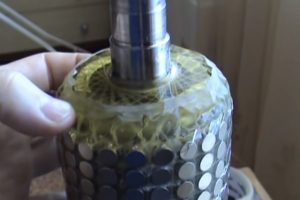

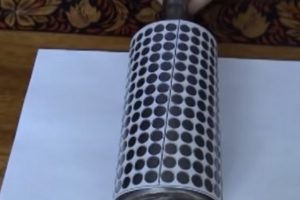

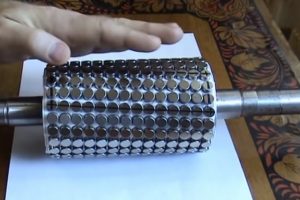

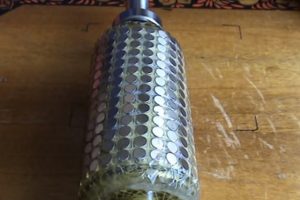

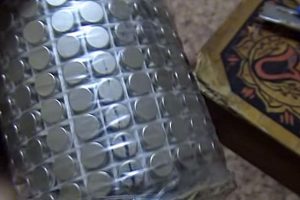

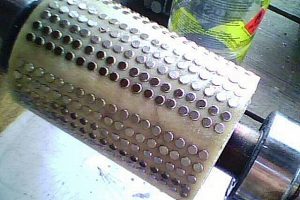

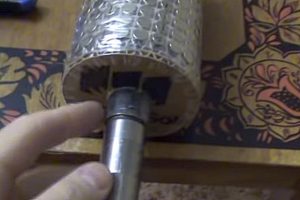

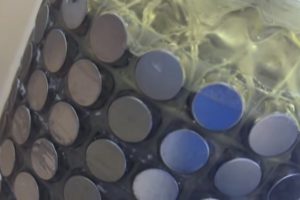

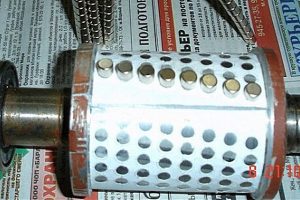

– На этот стакан будут наклеиваться неодимовые магниты (в рассматриваемом примере – толщиной 5 мм).
– И после этого итоговый диаметр ротора должен получиться таким же, каким был до доработки, то есть с минимальным зазором от зубьев статора.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Ротор, пришедший после токарной обработки.
Хорошо виден гладкий стакан, пришедший на смену короткозамкнутым обмоткам.
На поверхность этого стакана и будут приклеиваться постоянные магниты.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Но для начала необходимо измерить линейные параметры стакана (длину по оси и длину окружности) и составит схему расположения магнитов. Она как раз должна уместиться в прямоугольнике с этими снятыми размерами.
Необходимо определиться с количеством полюсов. Можно встретить разные рекомендации.
Например, количество полюсов должно соответствовать количеству полюсов двигателя (оно указывается в маркировке, и в данном случае об этом говорит цифра 6).
Другой совет – подсчитать количество зубьев обмотки статора и уменьшить его на четверть. Например, 16 зубьев – значит оптимально будет сделать на роторе 12 полюсов (два магнитных полюса ротора на три катушки статора).

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Полюс – это одна или несколько линий магнитов вдоль оси вращения, по длине ротора.
Количество линий зависит от количества полюсов, размеров приобретённых магнитов и длины окружности – так, чтобы поместилось как можно больше магнитов с шагом примерно в 0,5 диаметра.
Между полюсами может быть промежуток и несколько больше, но только равный на всех границах полюсов.
В данном случае мастер делает шесть полюсов по четыре линии магнитов в каждом. Используются магниты толщиной 5 мм и диаметром 9 мм. В линии умещается 14 магнитов. Значит, общее количество – 336 шт.
Получилось довольно удачно – при соблюдении равного расстояния между магнитами между полюсами отсутствуют расширенные просветы. То есть равный шаг выдерживается и вдоль оси, и по окружности.
Но нередко получается и так, как показано на иллюстрации. Каждый случай в этом вопросе – индивидуален.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Еще один нюанс.
Чтобы исключить залипание ротора, рекомендуется линии магнитов делать не строго параллельными оси, а с небольшим скосом, примерно на ширину одного магнита.
На иллюстрации (взятой из другого примера) весьма наглядно показано – и расположение одного полюса из пяти линий магнитов, и скос этих линий относительно осевой линии.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Следующая проблема – как перенести разметку на цилиндрическую поверхность ротора?

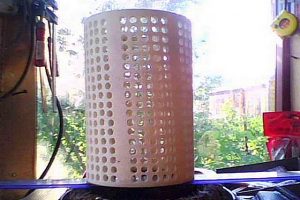

Один их способов – это изготовление специальной «шубы»-шаблона.
На поверхности ротора вначале простилается слой полиэтиленовой пленки, а затем производится намотка нескольких слоев бинта (марли). После этого (или в ходе намотки, как удобнее) ткань обильно пропитывается эпоксидной смолой.
Когда смола полностью застынет, поверхность слегка дорабатывается на токарном станке до идеальных форм. После этого получившуюся цилиндрическую шубу можно снять.
Далее, на нее наклеивается составленный в графическом редакторе и распечатанный на принтере шаблон. Затем с помощью шуруповерта (дрели) со вставленным сверлом нужного диаметра (по размеру магнитов) по шаблону сверлятся отверстия.
Следующим шагом «шуба» вновь надевается на ротор, и в проделанных гнездах к корпуса ротора на эпоксидку вклеиваются магниты.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

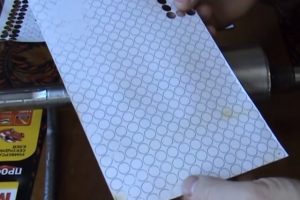

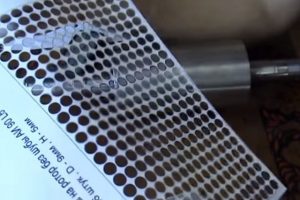

Другой способ – наклеивание магнитов на суперклей к стакану ротора прямо через бумажный шаблон.
Много возни, правда, с вырезанием в напечатанной схеме большого количества аккуратных небольших отверстий, так чтобы не случилось разрывов между соседними ячейками.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Но выход всегда найдется. Например, мастер вспомнил из своего детства, как можно «прорезать» бумагу, несколько раз проведя по одной линии шариковой ручкой.
Изготовлен из стальной пластинки небольшой шаблон – и вперед…

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Готовый шаблон.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Шаблон ровно наклеен на стакан ротора.
Очень важный момент – в одном полюсе, независимо от количества линий в нем, магниты должны быть сориентированы одинаково. Например, северным полюсом вверх. На следующем – наоборот, и так далее по окружности.
Если не полагаетесь на свою внимательность, чтобы не допустить ошибки, на бумажном шаблоне можно заранее провести границы полюсов с указанием, какой стороной вверх должны расположиться магниты.
И перед каждым вклеиванием очередного магнита – убеждаться, что он становится правильно.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

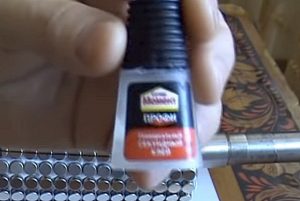

Наклеивание производилось на обычный суперклей «Момент».
Надо правильно понимать, что это пока – временная фиксация.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

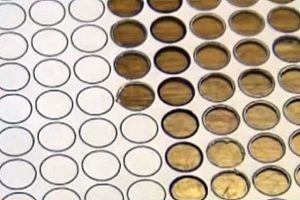

Начинается вклеивание – по линиям, с соблюдением полярности.
Работа, конечно, утомительная, требующая внимательности и аккуратности, и заняла она у мастера практически два дня.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Вот что получилось в итоге.
Кстати, на иллюстрации хорошо видно, как мастер отмечал маркером границы полюсов, по четыре линии.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Получившийся ротор будет заливаться эпоксидной смолой.

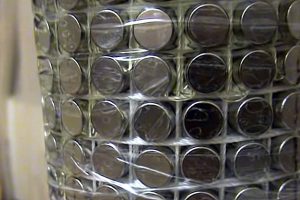

Но прежде мастер решил выполнить армирование конструкции с помощью толстой капроновой нити. Как у него получилось – показано на иллюстрации.
Мера, может быть, и необязательная, но то, что она даст выигрыш в прочности ротора при любых скоростях вращения – это неоспоримо.
Так что можно только позавидовать основательности подхода.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Далее, делается опалубка для заливки эпоксидки.
С нижнего торца устанавливается кружок, вырезанный их картона. Все щели между ним и валом ротора заклеиваются пластилином.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

По поверхности цилиндра опалубкой станет слой наклеенного прозрачного скотча.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

А с верхнего торца намеренно оставленный излишек скотча становится своеобразной воронкой, в которую как раз и будет заливаться эпоксидка.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Ротор устанавливает вертикально, и в воронку сверху заливается подготовленная эпоксидная смола.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

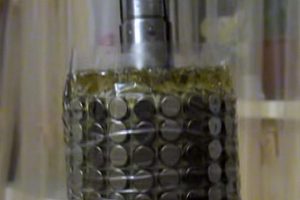

Эпоксидка, хоть и не быстро, но уверенно протекает вниз, заполняя все полости и пропитывая капроновую нить армирования. Так продолжают, пока вся опалубка не будет заполнена доверху.
После этого эпоксидке дают нужное время на полное застывание.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

А это – ротор уже после снятия картонной опалубки.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Согласитесь – получилось замечательно.
И никаких опасений за то, что какой-то магнит вдруг вылетит при работе генератора, быть не должно.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

На вал ротора вновь запрессованы подшипники, вставшие на свои места…

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

…и можно устанавливать ротор в корпус двигателя (точнее – уже генератора).

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Кстати, очень ответственный момент.
Ротор нужно очень крепко удерживать в руках. Притягивающая сила магнитов настолько велика, что известны случаи, когда ротор вырывался из рук и даже выламывал неснятую крышку электродвигателя.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Все, ротор заведен в статор генератора.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Можно устанавливать и фиксировать болтами переднюю и заднюю крышку генератора.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

После установки крышек, когда подшипники точно займут свое место, ротор и статор должны встать строго соосно.
Необходимо сразу проверить свободу вращения ротора – не задевает ли он зубья обмотки статора. При правильных расчетах размеров и аккуратном исполнении – не должен.
Не должно быть и чувствительных залипания положения статора – этому способствует выполненный скос линий магнитов.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Ну что ж, можно переходить к проверке работоспособности получившегося генератора.
Крутящий момент на его вал будет передаваться с помощью мощной электродрели. Она способна выдать до 1000 оборотов в минуту.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Подключаются щупы тестера.
В данном случае генератор выдает переменное трехфазное напряжение, схема выполнена «звездой». То есть проверку напряжения можно проводить между любыми из двух фаз.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

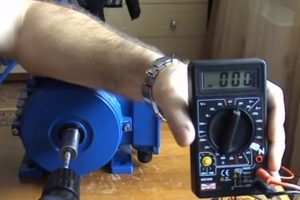

Мультиметр переводится в режим измерения переменного напряжения (ACV) с пределом 750 вольт.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Включается питание на приводе – электродрели.
И уже в момент страгивания ротора и первичного набора оборотов на дисплее прибора уже показывается напряжение более 60 вольт.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

А когда обороты набраны и стабилизировались, мультиметр показывает устойчивое напряжение в 375÷377 вольт.

Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Можно смело констатировать, что генератор получился вполне работоспособным и готовым к дальнейшему использованию в ветровой энергетической установке.

Безусловно, скорости вращения в 1000 оборотов в минуту от ветряка ожидать сложно. Но и того, что будет на выходе в реальных условиях эксплуатации при нормальном ветре должно с лихвой хватать для зарядки аккумуляторов и для подключения довольно значительной нагрузки.

Чтобы несколько расширить информацию о переделке асинхронного двигателя в генератор, предлагаем посмотреть еще один видеосюжет на эту тему. Там мастер дает некоторые разъяснения по часто возникающим вопросам.

Видео: Вариант переделки асинхронного двигателя в генератор переменного тока

Изготовление аксиального генератора

С появлением в свободном доступе мощных неодимовых магнитов появилась возможность самостоятельного изготовления производительных генерирующих устройств или, как мы видели на предыдущем примере – совершенствования имеющихся изделий. Одной из схем, набирающих популярность, является так называемый аксиальный генератор.

Эта схема привлекает тем, что ее полностью, от начала до конца, можно изготовить самостоятельно. То есть для этого не требуется ни старых генераторов, ни электродвигателей. Могут оказать помощь некоторые автомобильные запчасти (колесная ступица, например), но только в плане облегчения создания системы взаимно вращающихся узлов.

О самостоятельном изготовлении аксиального генератора много говорить не будем. По той причине, что на предлагаемом видео очень подробно показаны все моменты, от принципа устройства прибора и до запуска в эксплуатацию.

Видео: Принцип работы и устройства компактной ветровой энергетической установки с аксиальным генератором

Видео: Подробное разъяснение процесса изготовления аксиального генератора

Видео: Схема подключения и проведение тестирования аксиального генератора.

*  *  *  *  *  *  *

Итак, на этом закончим получившийся довольно объемным обзор, касающийся проблемы самостоятельного изготовления ветровой энергетической системы. Читатель, должно быть, смог убедиться в том, что задача эта – из разряда повышенной сложности. Кроме того, она неизбежно потребует немалых финансовых и трудовых затрат. А ожидать какого-то скорого эффекта от личной ветровой электростанции – пока не приходится.

Однако, уверен, что некоторых домашних мастеров ни один из перечисленных аргументов не остановит. Что ж, хочется искренне пожелать им удачи! А если им будет, чем поделиться (неважно, успехом или неудачным опытом) – с удовольствием предоставим им для этого страницы нашего портала.

И еще одно. Автор публикации будет считать свою миссию выполненной в обоих случаях. И тогда, когда приведенные доводы несколько охладят пыл слишком рьяного искателя бесплатной энергии. И в том случае, если после прочтения статьи найдутся те, кто скажет – «Как же все это интересно! Обязательно попробую!»

Оставьте ответ

Ваш электронный адрес не будет опубликован.

Adblock
detector
