Вентиляция жилых зданий: схемы и нормативные требования

0 381

Как может быть реализована вентиляция в жилом доме – многоквартирном или частном? Что по этому поводу говорят действующие строительные нормы? Каких нормативов расхода воздуха стоит придерживаться при самостоятельном проектировании?

Как реализовать воздухообмен в частном доме? Попробуем разобраться.

Вентиляция жилых зданий: схемы и нормативные требования

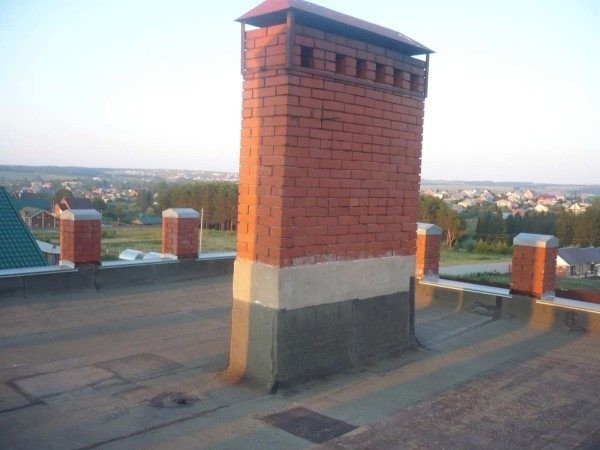

Вентиляционные шахты на крыше многоквартирного дома.

Нормативные требования

Начнем с изучения действующих нормативных документов. Актуальные СНиП на вентиляцию жилых зданий – 2.04.05-91 “Отопление, вентиляция и кондиционирование” и 2.08.01-89 “Жилые здания”.

Для удобства читателя сведем ключевые требования документов воедино.

Температура

Для жилой комнаты она определяется температурой наиболее холодной пятидневки в году.

  • При ее значении выше -31С в комнатах необходимо поддерживать как минимум +18С.
  • При температуре самой холодной пятидневки ниже -31С требования несколько выше: в комнатах должно быть не менее +20С.

Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше – +20 и +22С соответственно.

Полезно: вариативность требований связана с тем, что при низких температурах и увеличении теплопотерь точка росы (точка в толще ограждающей конструкции, где начинается конденсация водяного пара) смещается в сторону внутренней поверхности. Указанные температуры исключают промерзание стены.

Вентиляция жилых зданий: схемы и нормативные требования

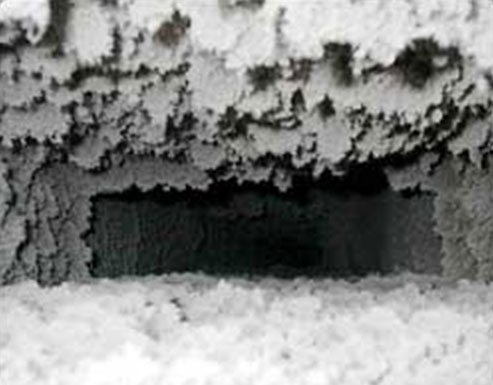

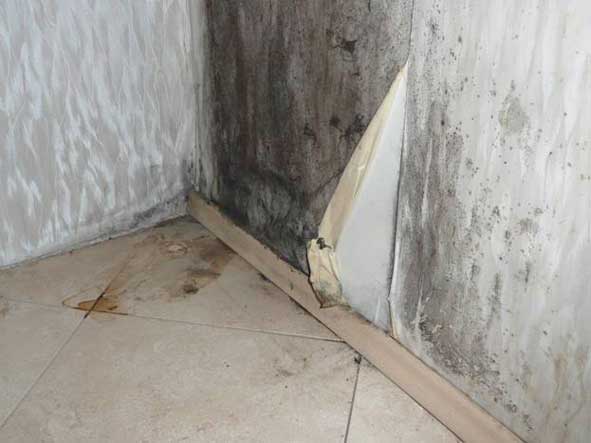

Последствия промерзания.

Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых – +24.

Воздухообмен

Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?

Помещение Минимальный воздухообмен
Жилая комната 3 м3/час на 1 м2 площади
Кухня 60 м3/час для электроплит и 90 м3/час для газовых плит
Ванная, туалетная комната 25 м3/час
Совмещенный санузел 50 м3/час

Дополнительные требования

Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?

  • Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха – в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.

Вентиляция жилых зданий: схемы и нормативные требования

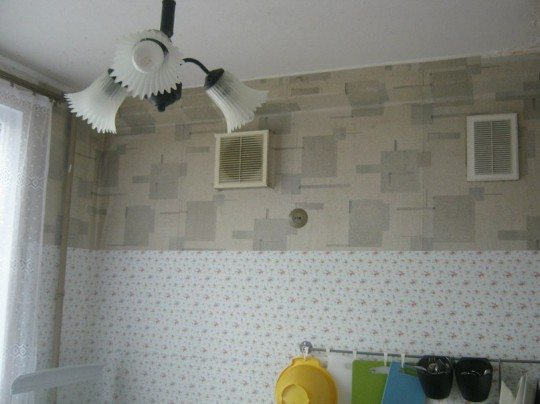

В сталинках можно увидеть две вентиляционных решетки в помещении кухни. Одна из них открывается в дымоход: дома строились под печное отопление.

  • Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
  • При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
  • При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
  • Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
  • Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.

Как это работает

Итак, мы изучили базовые требования к вентиляции жилых помещений. А как реализуется вентиляция в многоквартирных и частных домах?

Многоквартирные здания

Традиции

Традиционная для России и всего постсоветского пространства схема – естественная вентиляция, которая для воздухообмена использует разницу в плотности между теплым и холодным воздухом. Теплый вытесняется в верхнюю часть помещения и оттуда в вентканал; приток холодного в домах советской постройки обеспечивался за счет форточек для проветривания и неплотно пригнанных деревянных рам.

Вентиляция жилых зданий: схемы и нормативные требования

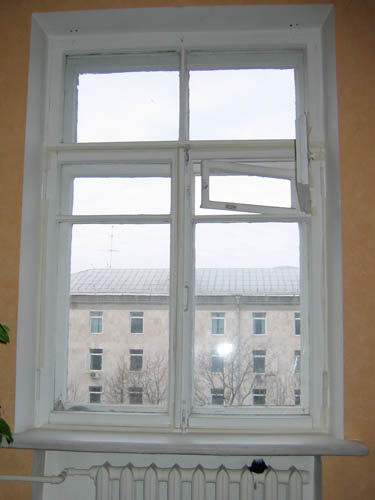

Щели в деревянных рамах служили элементом приточной вентиляции.

Вытяжная вентиляция оборудовалась по уже упомянутой схеме: в ванных, туалетах и в кухнях. Комнаты вентилировались приточным воздухом.

Поскольку собственный вертикальный вентканал для каждой квартиры – роскошь, непозволительная в многоэтажках, вентиляционные системы отдельных квартир стали объединяться вертикальными шахтами.

Шахты объединялись горизонтальным каналом, имеющим вывод на крышу и снабженным  зонтом, защищающим его от осадков; отвод на каждую квартиру снабжался коротким вертикальным каналом – спутником, который предотвращал воздухообмен между квартирами.

Вентиляция жилых зданий: схемы и нормативные требования

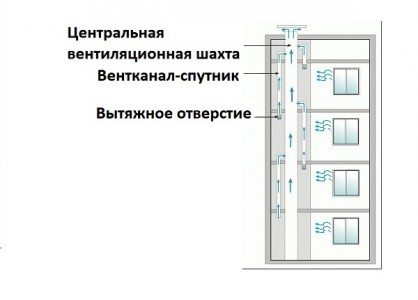

Канал-спутник присоединяется к шахте на этаж выше воздухозабора.

В чем достоинства такой схемы:

  • Простота строительства и, как следствие, минимальные инвестиционные затраты.
  • Минимальные эксплуатационные расходы. В сущности, они сводятся лишь к редкой прочистке засорившихся вентканалов. Причина засорения – копоть от газовых плит и, реже, нарушения при строительных работах.

Вентиляция жилых зданий: схемы и нормативные требования

На фото хорошо видна копоть в вентканале.



  • Приток в помещение свежего воздуха непосредственно с улицы, без необходимости какой-либо промежуточной обработки.

Разумеется, не обошлось и без недостатков.

  • На верхних этажах напор, обеспечивающий работу вентиляции, минимален. Отсюда – нередкие случаи пресловутого опрокидывания тяги в ветреную погоду.
  • Длинный канал с шершавыми стенками (традиционные материалы шахты и отводов в квартиры – кирпич и бетон) обеспечивает высокое аэродинамическое сопротивление, снижающее эффективность вентиляции.
  • Каналы зачастую негерметичны: для соединения их элементов используется цементный раствор, имеющий обыкновение выкрашиваться. Подсос воздуха дополнительно снижает тягу.

Современность

В последнее время при строительстве новых зданий все чаще реализуется схема с теплым чердаком. Как она выглядит?

Горизонтальные каналы, объединяющие несколько шахт, ушли в прошлое. Вместо них весь чердак превратился в камеру статического давления.

Вентиляция жилых зданий: схемы и нормативные требования

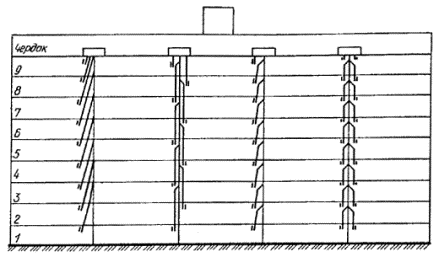

Схема вентиляции с теплым чердаком.

Важно: благодаря стабилизации высокой температуры в чердачном помещении решается одна из основных проблем верхнего этажа – холодный потолок. Как следствие, снижаются требования к отоплению.

Шахты объединены с горизонтальными отводами в единый блок промышленного изготовления. Тем самым минимизируется количество потенциально негерметичных соединений.

Выпуск из чердака устанавливается в каждой секции дома. Его объединение с машинным отделением лифта позволяет без нарушения архитектурного облика дома увеличить высоту выпуска до 2 метров от уровня кровли, тем самым дополнительно увеличивая тягу.

Зонты, защищающие шахты от попадания дождя и снега, ушли в прошлое: они вызывали некоторое падение тяги. Вместо них в основании шахты устанавливается поддон со стоком в канализацию.

Вентиляция жилых зданий: схемы и нормативные требования

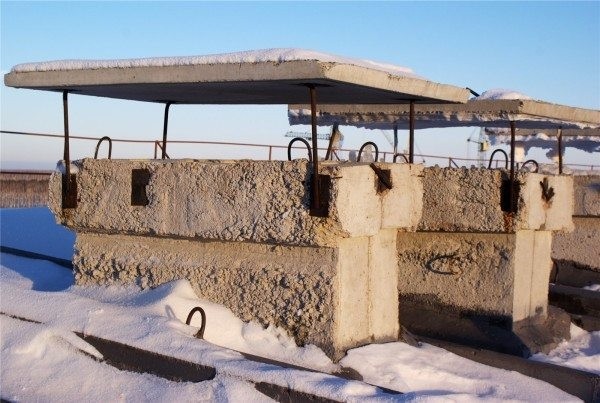

Зонт защищает от осадков, но ограничивает тягу.

Открывающаяся на крышу шахта приобрела квадратное сечение, что улучшило тягу в ветреную погоду вне зависимости от направления ветра.

Чердак, собранный из железобетонных плит, стал делиться на секции.

Тем самым решены две проблемы:

  • Потоки воздуха из разных подъездов не могут смешиваться. Их смешение при определенных условиях могло привести к тому, что тяга в одном канале усиливалась бы за счет другого канала.
  • Были соблюдены актуальные правила пожарной безопасности: несгораемая перегородка способна предотвратить распространение горячих продуктов сгорания при пожаре.
  • Вентиляция жилых зданий: схемы и нормативные требования

    Как правило, секция соответствует размеру подъезда.

    Что в результате?

    • Работа вентиляции в целом стала более стабильной, независимой от силы и направления ветра.
    • Аэродинамическое сопротивление канала-спутника увеличилось с 1 – 1,5 до 6 – 9 Па, что сделало воздухообмен в квартирах менее зависимым от этажа.

    Нюанс: на двух верхних этажах тяга все-таки может оказаться недостаточной, поскольку каналы – спутники необходимой высоты просто-напросто негде разместить. Проблема полностью решается установкой в квартирах вытяжных вентиляторов: в этой схеме их работа уже не может привести к тому, что отработанный воздух из одной квартиры будет попадать в другую.

    Вентиляция жилых зданий: схемы и нормативные требования

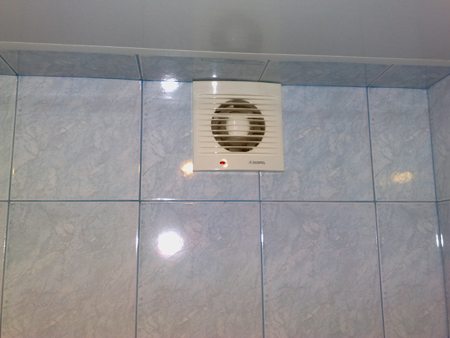

    Принудительная вытяжка компенсирует недостаток тяги.

    Принудительная вытяжка

    Главная проблема любой схемы естественной вентиляции – ее зависимость от силы ветра.

    Решение этой проблемы вполне очевидно:

  • Аэродинамическое сопротивление шахты искусственно занижается (например, установкой регулируемых клапанов).
  • Шахта снабжается радиальным вентилятором с системой шумоподавления.
  • Цена возросшей эффективности – некоторое увеличение эксплуатационных расходов и инвестиционной стоимости проекта.

    Зарубежный опыт

    Довольно любопытная схема вентиляции реализуется в многоквартирных домах немецкими строителями.

    • Вытяжная вентиляция организуется через кухню и совмещенный санузел.
    • Воздухозабор представляет собой общий канал, открывающийся в помещение несколькими небольшими отверстиями по его периметру и центральным клапаном, снабженным соленоидом и возвратной пружиной. Воздуховод имеет повышенное аэродинамическое сопротивление и камеру для глушения звука.

    Вентиляция жилых зданий: схемы и нормативные требования

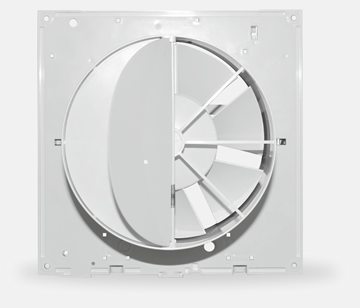

    Заборная решетка с вентилятором и клапаном.

    Как это работает:

    • В дежурном режиме вытяжка осуществляется в ограниченном объеме.
    • При включении света в санузле или принудительной подаче питания на кухонный клапан пропускная способность воздухозабора резко увеличивается; кроме того, включается принудительная вентиляция.

    Частное домостроение

    Понятно, что для одноквартирных домов нет какой-либо общей схемы вентиляции: проект составляется под конкретное строение. Автор позволит себе поделиться собственными соображениями, подкрепленными опытом монтажа вентиляции в своем доме.

    Выбор схемы

    Выбор остановился на вытяжной вентиляции с принудительным побуждением и естественным притоком воздуха через подвал.

    Мотивов было несколько.

    • Вытяжная вентиляция подразумевает прокладку одного канала. Приточно-вытяжная – двух, что означает куда больший объем работ и ущерб для уже сделанного ремонта.

    Вентиляция жилых зданий: схемы и нормативные требования

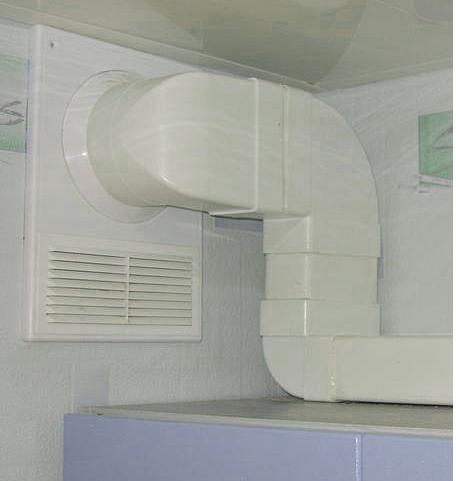

    Вытяжной канал можно проложить с минимальными разрушениями.

    Стоит уточнить: в данном случае канал для отвода воздуха уже был. В этой роли выступил замаскированный строителями паз между ригелем, на который опирались плиты перекрытия, и наружной стеной. Нужно было лишь пробить отверстия для воздухозабора и организовать вытяжку на улицу.

    • Расчет естественной вентиляции жилых зданий исключительно сложен; для этого используются либо сложные формулы, учитывающие много переменных, либо онлайн-калькуляторы, часто дающие недостоверный результат. У принудительной вытяжки производительность с минимальной погрешностью равна производительности вытяжного вентилятора.
    • Воздухозабор из подвала (сухого и расположенного ниже уровня грунта) дал возможность сделать температуру приточного воздуха стабильной вне зависимости от погоды. Температура грунта ниже точки промерзания держится на уровне +10 – +14 градусов.

    Вентиляция жилых зданий: схемы и нормативные требования

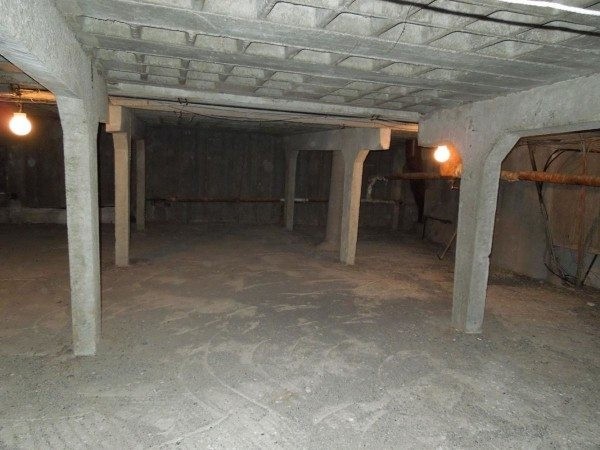

    В заглубленном подвале с бетонным полом температура стабильна в течение всего года.

    • Эксплуатационные расходы пренебрежимо малы. Приведем таблицу зависимости потребляемой вентилятором мощности от его производительности.
    Производительность, м3/час Потребляемая мощность, Вт
    110 13
    200 25
    300 35

    Реализация

    Реализация схемы своими руками потребовала минимального расхода времени и средств.

    • Приток воздуха организован в жилых комнатах. Отверстия в полу закрыты решетками с сетками для защиты от насекомых.

    Вентиляция жилых зданий: схемы и нормативные требования

    Для пола лучше использовать металлические решетки с сетками.

    • Вытяжные решетки установлены в гипсокартон, закрывающий канал между ригелем и стеной.
    • Из канала на улицу пробито отверстие, в которое установлена вытяжная труба с канальным вентилятором и зонтиком для защиты от дождя и снега. Труба запенена и зашпаклевана; вентилятор снабжен выносным выключателем.

    Общие расходы составили около 1500 рублей. Уровень влажности в доме стабилизировался на комфортном уровне; температура зимой при выключенном отоплении составляет не менее +12С.

    Заключение

    Надеемся, что наш миниатюрный обзор способов организации вентиляции окажется полезным читателю.

    Как обычно, видео в этой статье содержит дополнительные тематические материалы. Успехов!
