Токарный станок по дереву сделанный своими руками

Простой самодельный токарный станок по дереву: фото и описание конструкции станка.

Токарный станок — очень полезная вещь для домашней мастерской. С его помощью можно делать разнообразные заготовки, детали или просто красивые вещи.

Сделать такой станок можно самостоятельно. Предлагаю ознакомиться с конструкцией самоделки.

Габариты станка:

• длина 800 мм,
• ширина 400 мм,
• высота 350 мм.

Позволяет точить заготовки диаметром до 250 мм и длиной до 200 мм (на планшайбе, т.е. без центровки задней бабкой) и с центровкой задней бабкой до 400 мм.

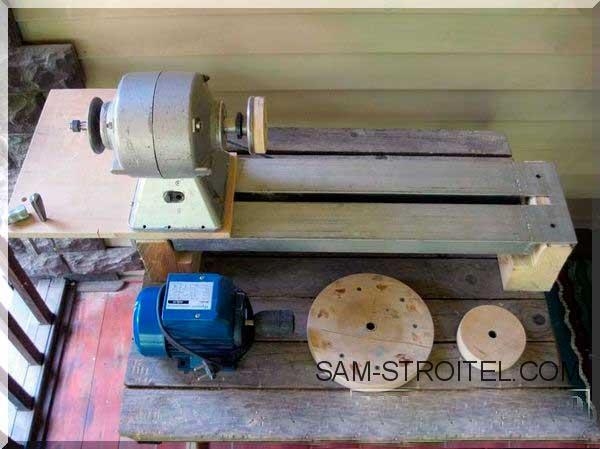

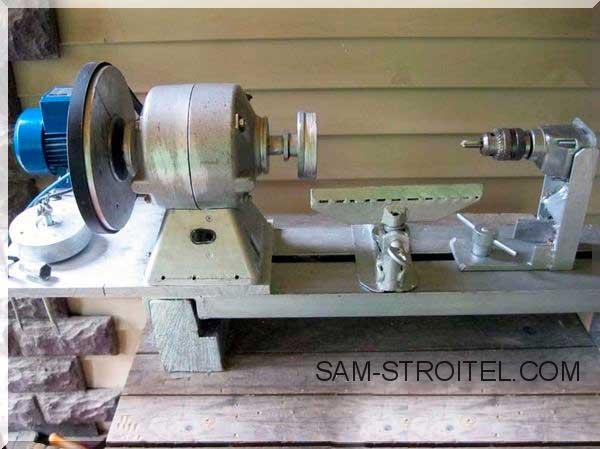

Самодельный токарный станок по дереву состоит из:

• привода-электромотор от насоса.
• передней бабки ( старое мощное электро-точило на два точильных камня).
• суппорта для резцов с регулировкой и поддержкой резцов.
• задней бабки из части мощной старой дрели.
• станины из металлического профиля.

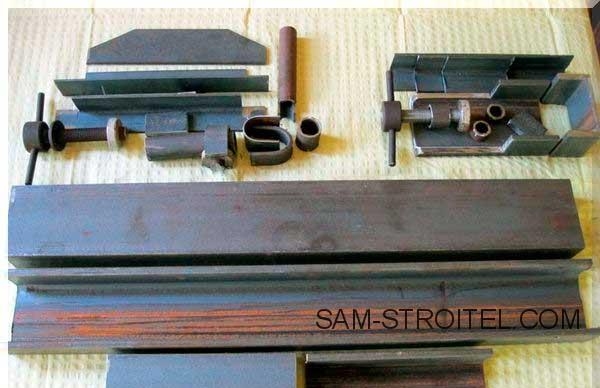

Для изготовления станка, было приобретено на строительном рынке6 металлический профиль (швеллер) и уголок, немного труб двух диаметров (чтобы одна труба входила в другую), полоса 40 мм и полоса 20 мм.

В гараже нашлись нужный крепёж. Отдельно куплен приводной ремень от какой- то машины (пошедший по длине).

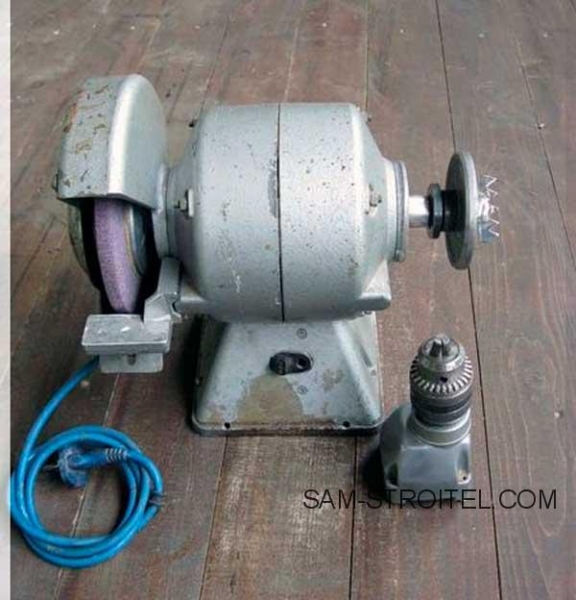

Передняя бабка из точила подошла по всем параметрам-высоко расположенная ось вращения, упорные защищенные подшипники на оси, четыре шайбы из сплава для крепежа абразивных дисков. На две шайбы с левой стороны крепятся сменные диски для изменения частоты вращения, а на правой стороне устанавливается планшайба для установки болванки (сделана также из одной из шайб)

На фото также видна часть дрели (старая сгоревшая советская ещё)-патрон и металлический корпус. Это как раз наиболее недоработанный узел станка.

Недостатки: слабовата стойка, нет ходового винта для перемещения бабки (передвигал рычагом с фиксацией гайкой). Сам патрон удобен и допускает усилия вдоль оси патрона по умолчанию.

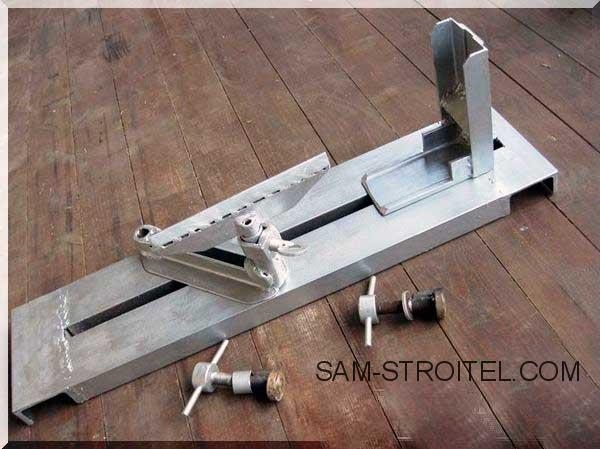

На фото: станина с суппортом.

Он может перемещаться вдоль станины и поперёк, фиксируется гайкой-барашком. На суппорте стойка(труба в трубе) для установки по высоте планки-упора для резцов.

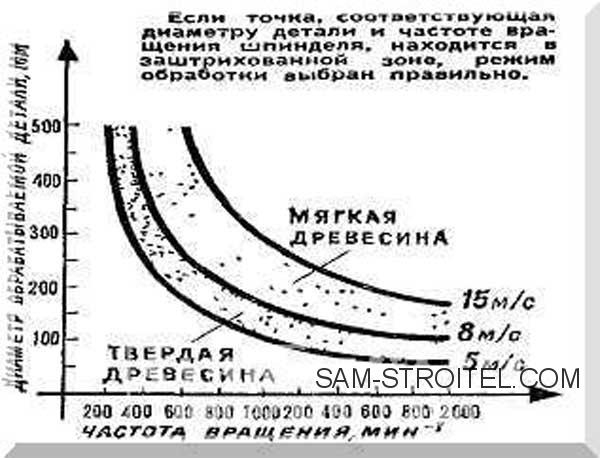

Для выбора диаметров шкивов (т.е. изменения частоты вращения заготовки ) использован график (найден в интернете)-зависимость частоты вращения от диаметра заготовки и твёрдости древесины.

Выбраны две частоты, перекрывающие друг друга. Кроме того для некоторых мелких работ с твёрдой древесиной можно использовать мотор точила т.е. с отключением привода (снятия ремня и выключения мотора). Таким образом я могу установить три частоты вращения-800,2000,3000 об/мин, практически перекрывающие мои потребности.

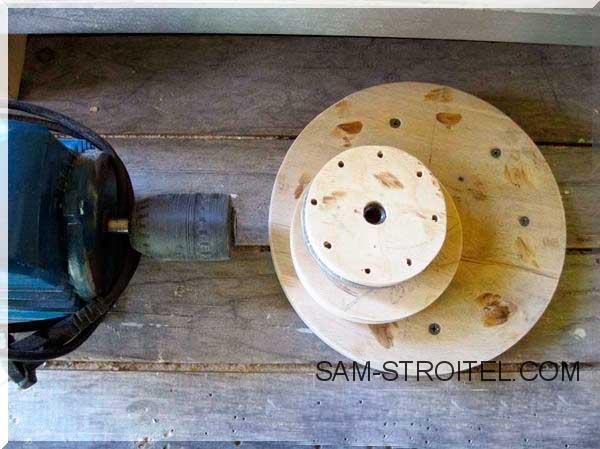

На фото видим обрезиненный патрон на оси электромотора, играющий роль ведущего шкива, два ведомых шкива (каждый сделан из двух слоёв десяти миллиметровой фанеры) и планшайбу с отверстиями под саморезы, крепящие заготовку. Планшайба просто наворачивается на ось точила (т.е. передней бабки) после установки болванки.

Для крепления мотора из толстой фанеры сделана платформа, на ней же стоит передняя бабка(тем самым увеличивая возможность точения большего диаметра). Для регулировки натяжения ремня мотор стоит на малой пластине ( нет фото), имеющей возможность перемещаться по платформе и фиксироваться на ней. Как правило, профессионалы, выбравшие себе эту работу или хобби, делают оснастку сами-резцы разного вида. Я же приобрёл готовые и недорогие на первое время -пять резцов по 350 руб.

На этом станке выточено довольно много сувениров, разошедшихся по друзьям и знакомым:  солонки, шкатулки, вазочки простые и сегментного точения (из нескольких пород дерева в одном изделии), стаканчиков, больших декоративных тарелок на стену, розеточек и т.д

Автор самоделки: Вячеслав Панов.
