Точечная сварка своими руками: схема, фото и описание

Самодельный аппарат точечная сварка, сделанный своими руками: схема, фото и описание самоделки.

Понадобилась точечная сварка для сваривания литиевых аккумуляторов, решил сделать самодельную.

Понадобились комплектующие (куплено на Алиэкспрессе):

  • электроды 972 р.
  • разъемы » мама» 164 р.
  • педаль 130 р.
  • трансформатор 9 В 309 р.
  • контроллер 580 р.

Итого 2155 руб.

Также ещё понадобился силовой трансформатор со старой микроволновки. Корпус от старого неработающего бесперебойника, принес знакомый. Остальная мелочевка была в наличии.

Точечная сварка своими руками: схема, фото и описание

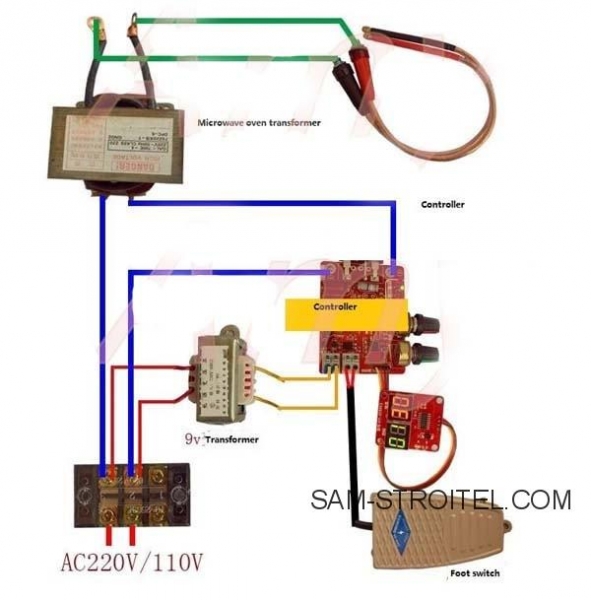

Схема подключения всех элементов аппарата точечной сварки.

Точечная сварка своими руками: схема, фото и описание

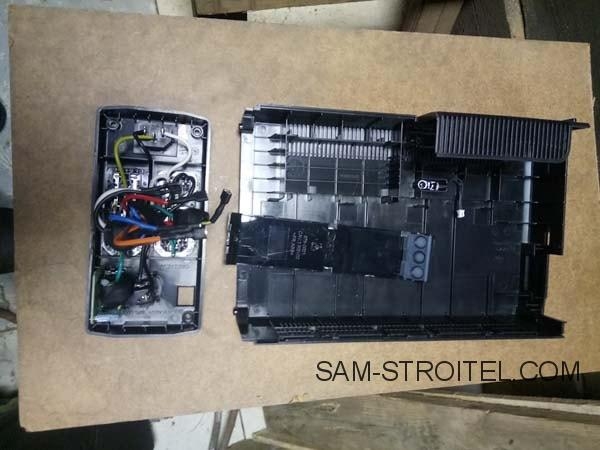

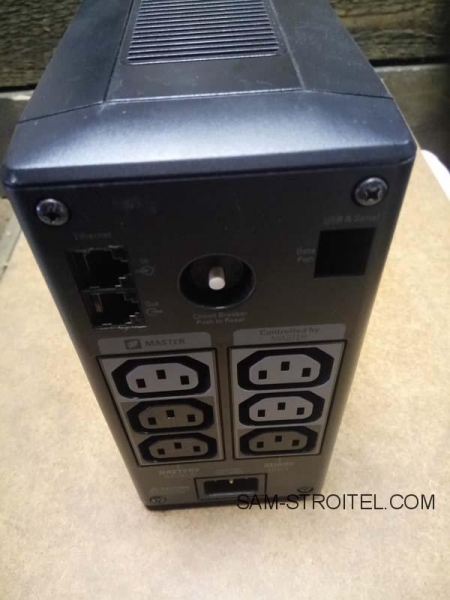

Корпус взят от бесперебойника компьютера.

Точечная сварка своими руками: схема, фото и описание

Точечная сварка своими руками: схема, фото и описание

Точечная сварка своими руками: схема, фото и описание

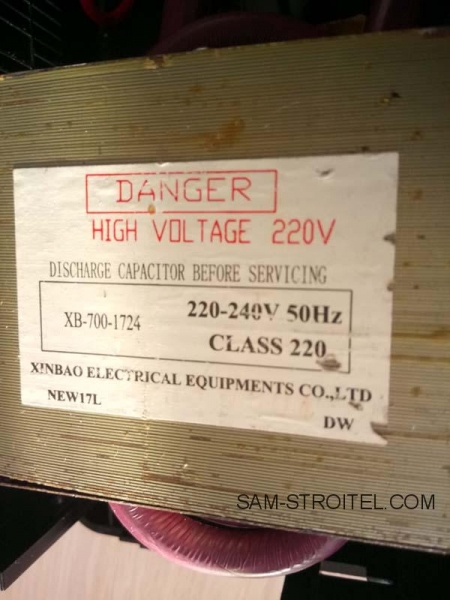

Трансформатор на 700 Вт, от микроволновой печи. Пришлось повозиться со вторичной обмоткой трансформатора, чтобы выбить- высверлить аккуратно, не повредив первичную.

Точечная сварка своими руками: схема, фото и описание

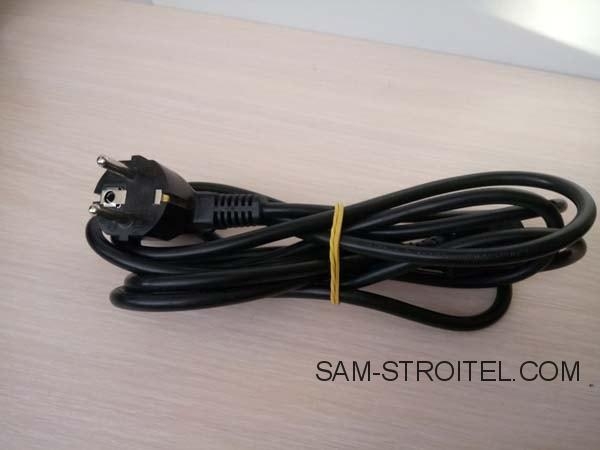

Кабель 220 В.

Точечная сварка своими руками: схема, фото и описание

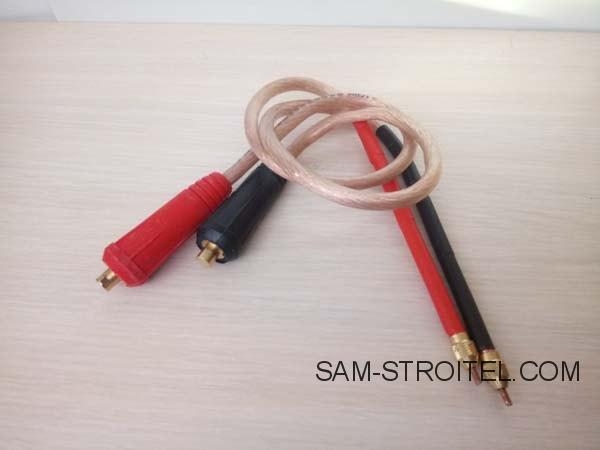

Электроды.

Точечная сварка своими руками: схема, фото и описание

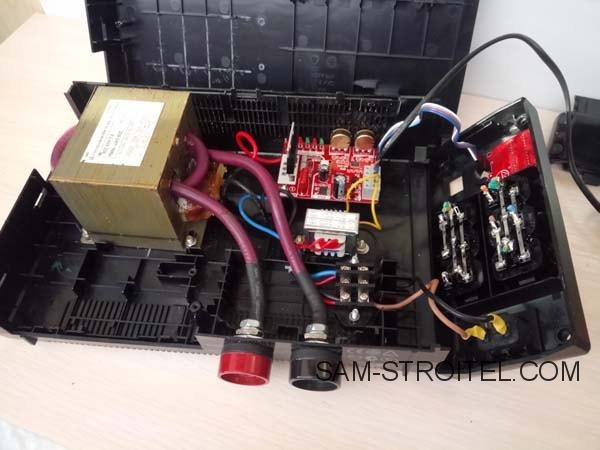

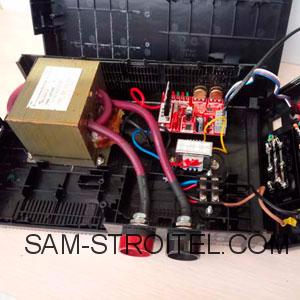

Вот так выглядит собранный аппарат точечной сварки.

Точечная сварка своими руками: схема, фото и описание

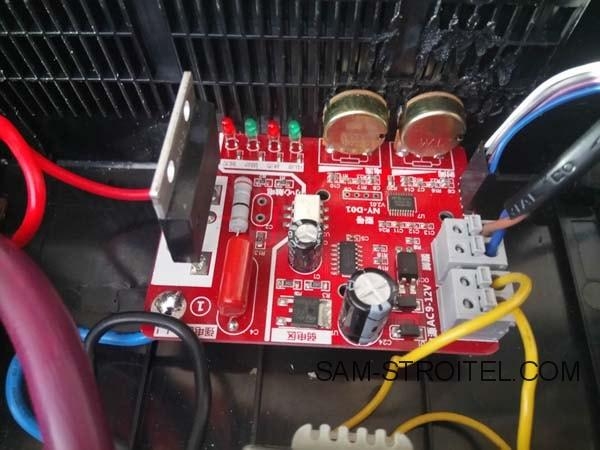

Плата контроллера.

Точечная сварка своими руками: схема, фото и описание

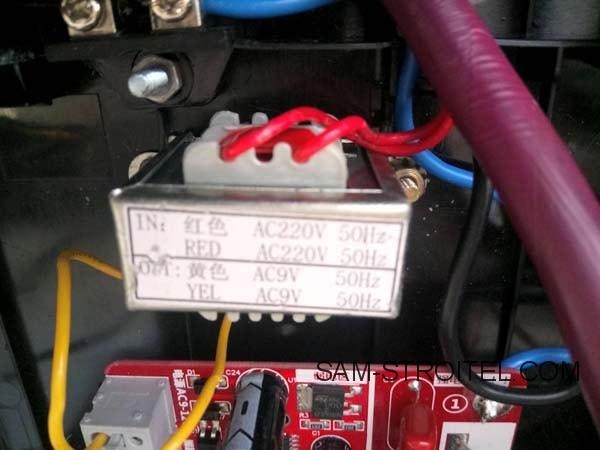

Трансформатор 220/9 В.

Точечная сварка своими руками: схема, фото и описание

Плата дисплея.

Точечная сварка своими руками: схема, фото и описание

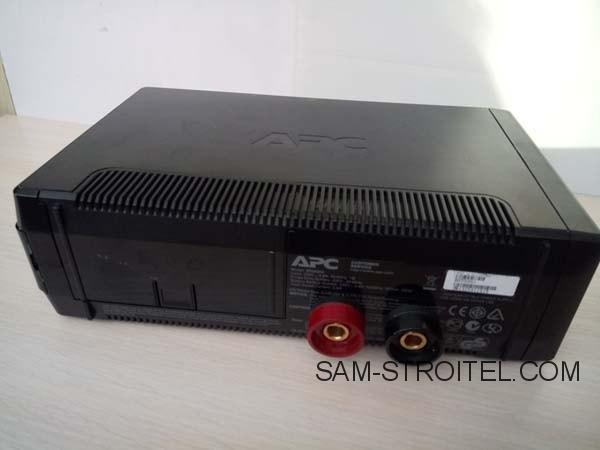

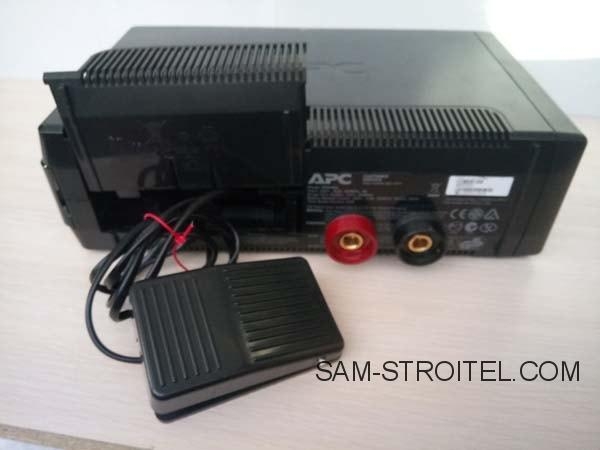

Вид сбоку с разъемами для подключения электродов и ножным выключателем.

Точечная сварка своими руками: схема, фото и описание

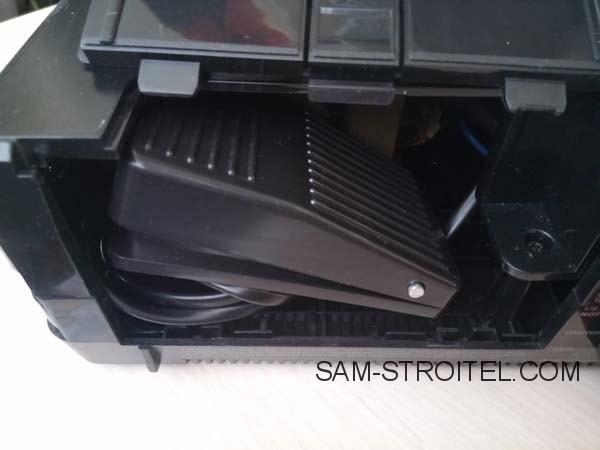

В нерабочем положении педаль прячется в корпус.

Точечная сварка своими руками: схема, фото и описание

Так в закрытом положении.

Точечная сварка своими руками: схема, фото и описание

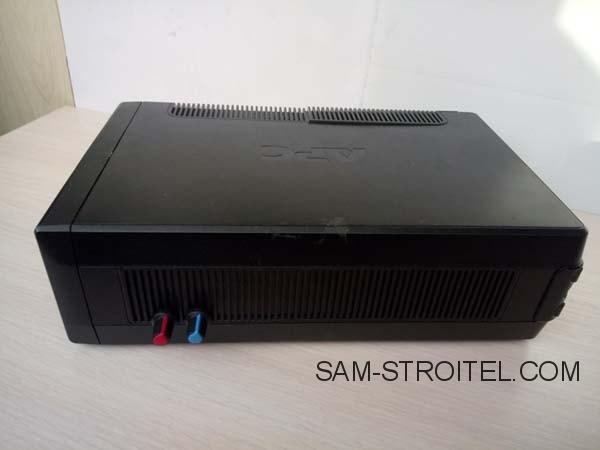

Ручки регулировок с другой стороны.

Точечная сварка своими руками: схема, фото и описание

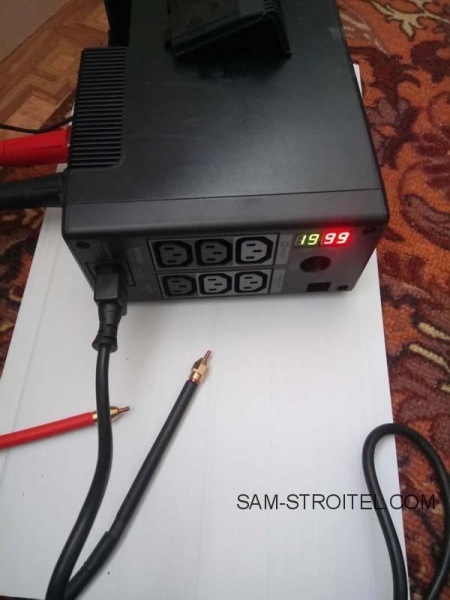

На фото: аппарат точечной сварки с электродами и включенным дисплеем.

Точечная сварка своими руками: схема, фото и описание

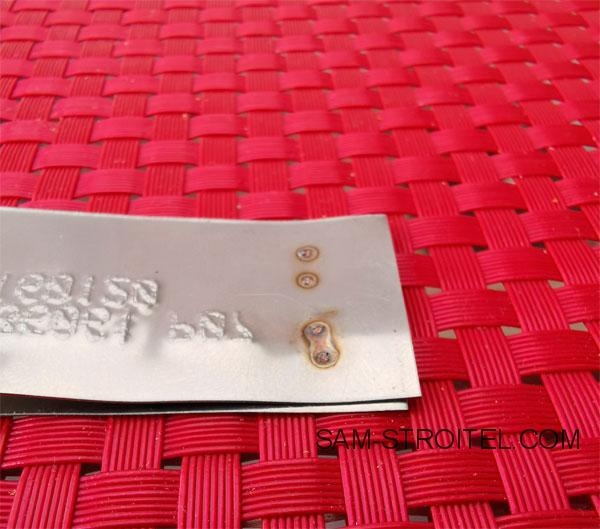

На фото: приварены две пластины нержавейки для пробы. Вдвое сложил. Соответственно, 0,4+0,4 мм.

Автор самоделки: johnref г. Мурманск. sam-stroitel.com
