Точечная сварка из микроволновки

Точечная сварка сделанная из трансформатора микроволновки, подробное описание изготовления своими руками.

Приветствую! Однажды увидел на просторах интернета, точечную сварку из трансформатора микроволновки и решил сделать и себе.

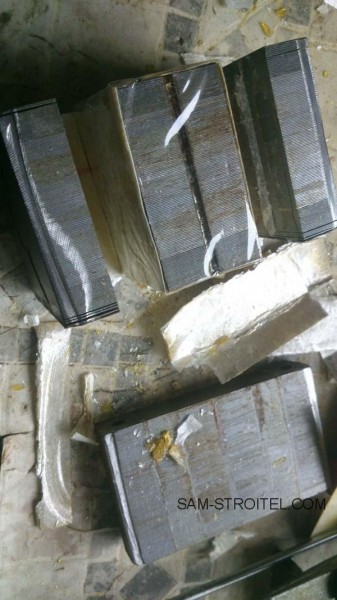

Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

Точечная сварка из микроволновки

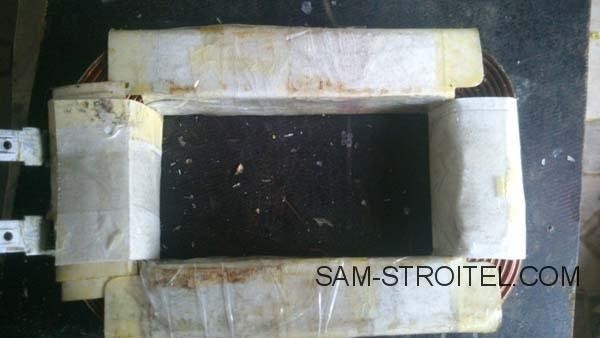

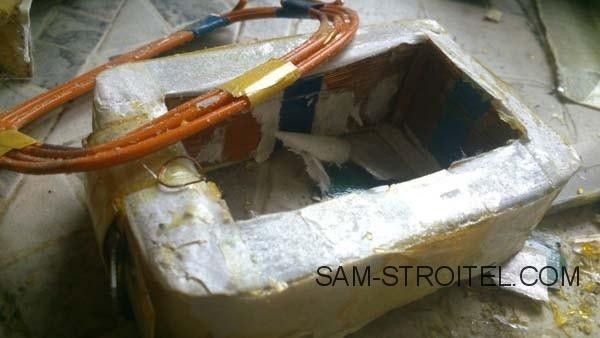

Для удобства сборки намотал скотч на сердечник чтоб обмотка лучше скользила при запрессовке

Точечная сварка из микроволновки

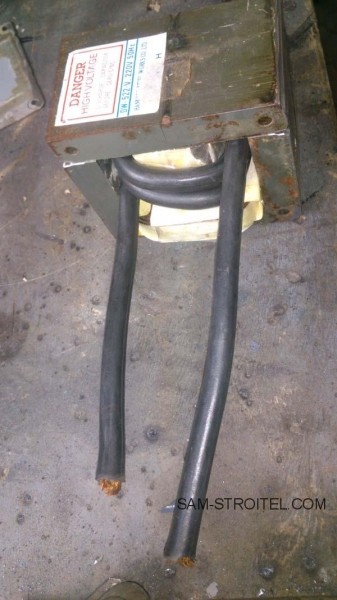

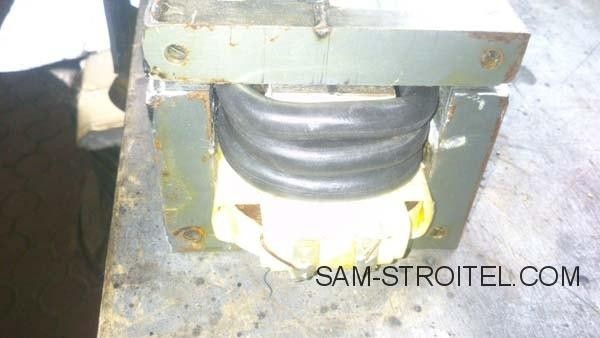

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без 1/4 витка.

Точечная сварка из микроволновки

Первичку ставим на место.

Точечная сварка из микроволновки

Вторичка на месте.

Точечная сварка из микроволновки

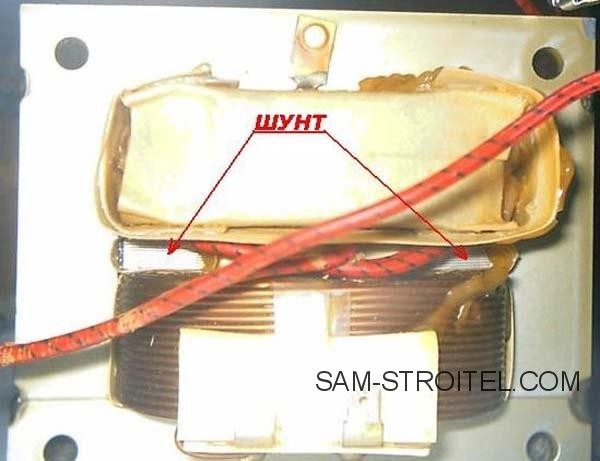

Да, еще между обмотками трансформатора стояли шунты, из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Точечная сварка из микроволновки

Это фото нашел в интернете, а то свое забыл сделать.

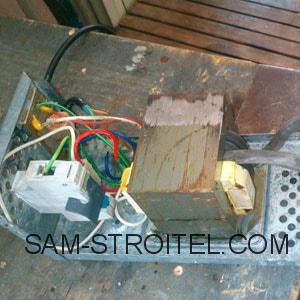

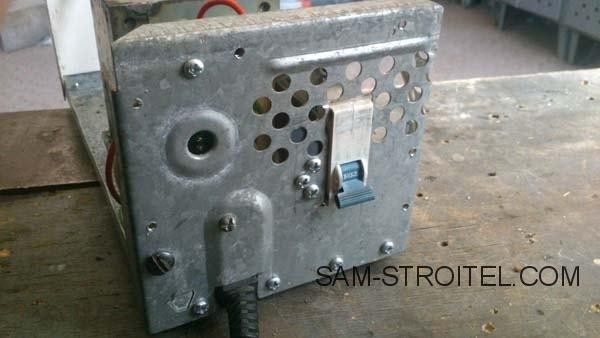

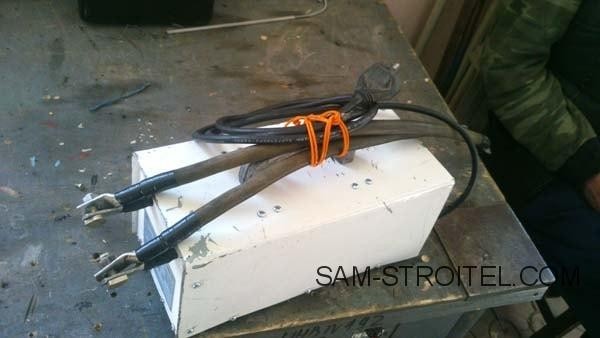

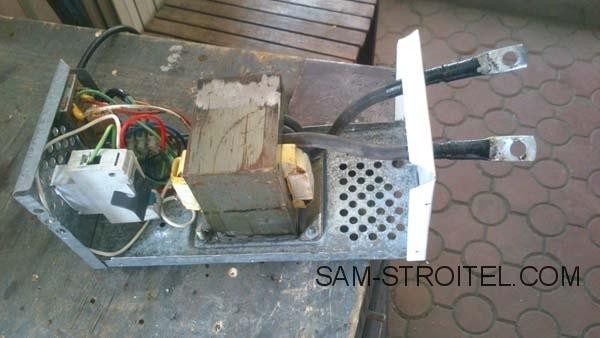

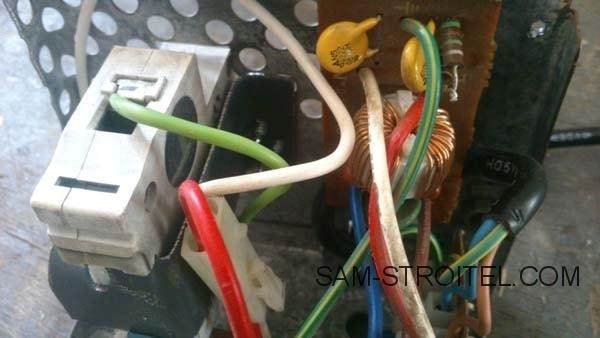

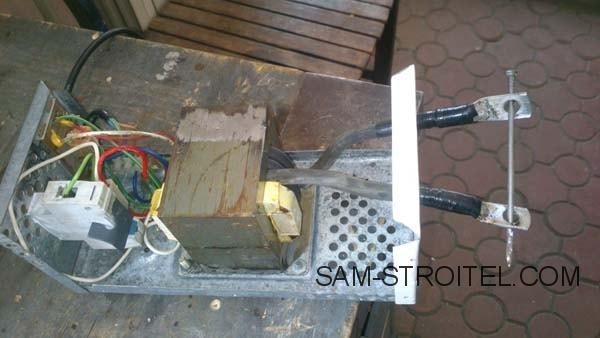

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата. Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10. Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Точечная сварка из микроволновки

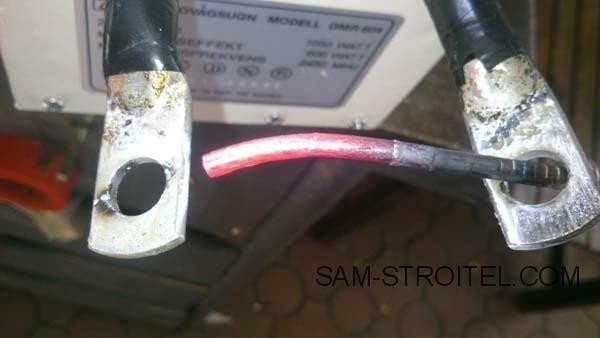

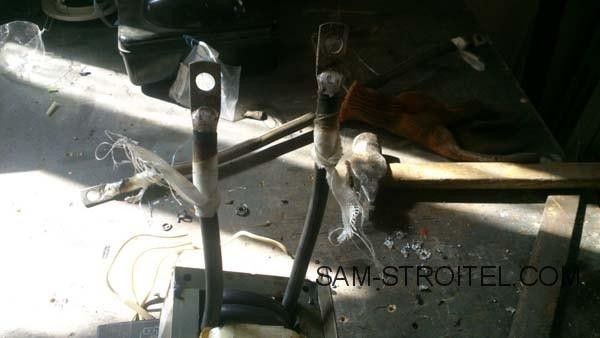

Напайка наконечников.

Точечная сварка из микроволновки

Точечная сварка из микроволновки

Точечная сварка из микроволновки

Точечная сварка из микроволновки

Точечная сварка из микроволновки

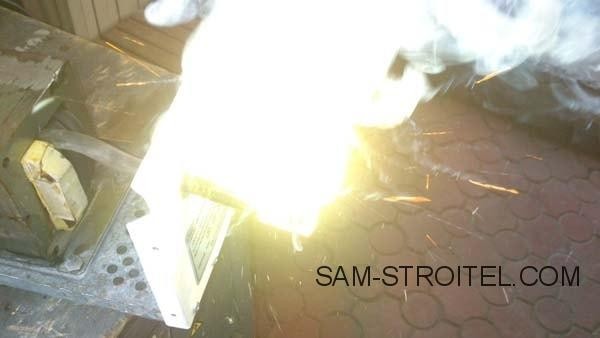

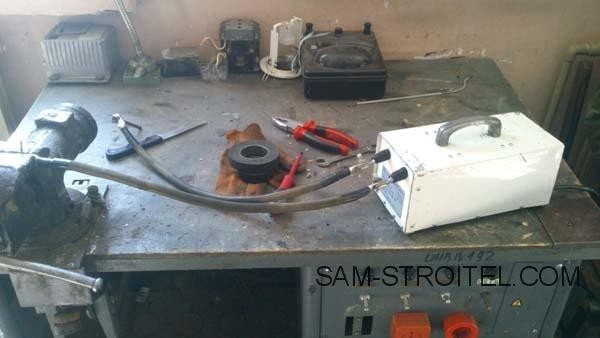

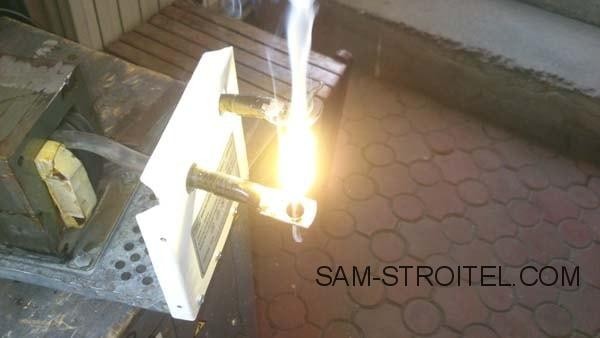

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм. Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов. Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Точечная сварка из микроволновки

Точечная сварка из микроволновки

Точечная сварка из микроволновки

Точечная сварка из микроволновки

Точечная сварка из микроволновки

Точечная сварка из микроволновки

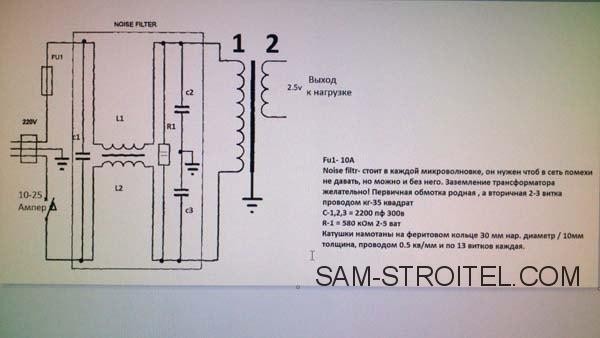

Вот электрическая схема.

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Точечная сварка из микроволновки

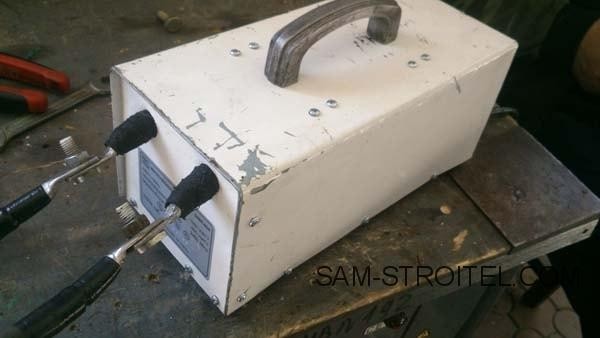

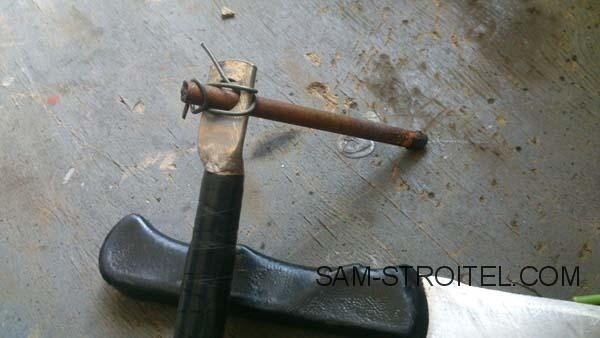

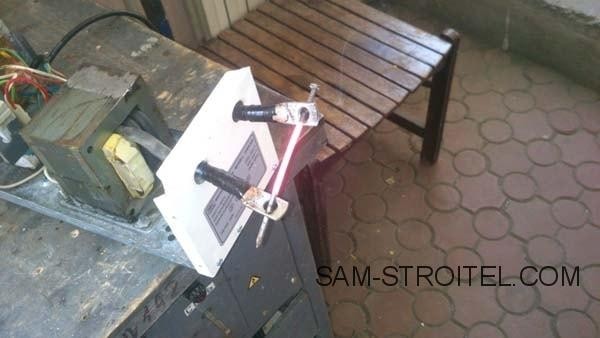

Вот такой электрод использовал.

Точечная сварка из микроволновки

Видео испытаний самодельной точечной сварки:

Автор самоделки: Сергей Кияшкин.
