Станок для холодной ковки своими руками

Самодельный ручной станок для холодной ковки своими руками: фото пошагового изготовления приспособления.

Всем привет! На этот раз мы изготовим простое приспособление с помощью которого можно легко выгибать прут и арматуру, делать декоративные элементы из металла по сути это будет станок для холодной ковки сделанный своими руками.

Для изготовления самоделки нам понадобится:

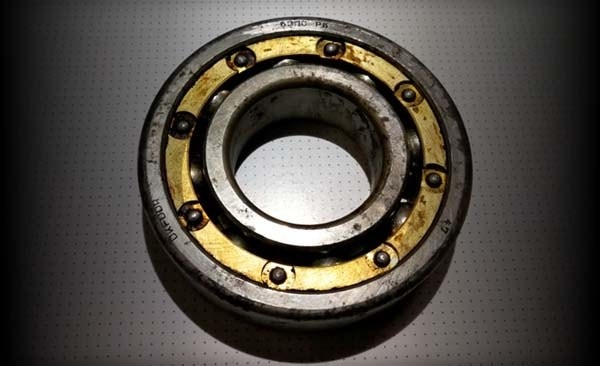

• Подшипник.
• Уголок — 60 мм.
• Уголок — 40 мм.
• Пруток.
• Подшипник от помпы (необязательно).

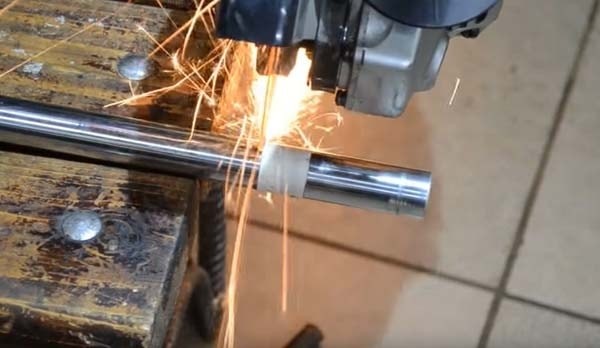

От металлического прута отрезаем кусок длинной 70 мм, автор использовал шток от амортизатора.

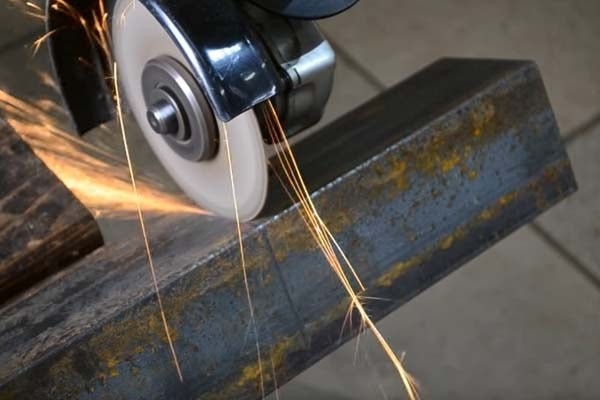

Берём 60-й уголок и отрезаем две заготовки длинной по 15 сантиметров.

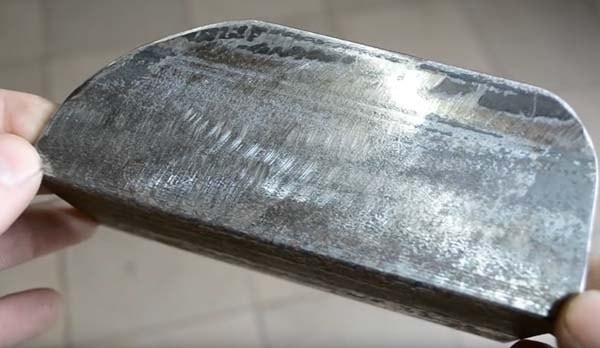

Затем на вырезанных заготовках закругляем края как показано на фото.

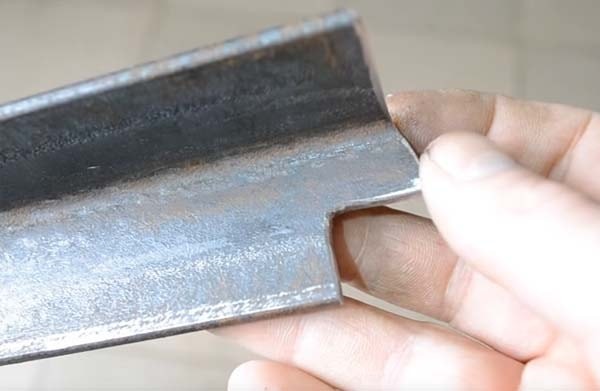

Берём 40-й профиль длинной 25 см, на одном угле вырезаем вот такой проём.

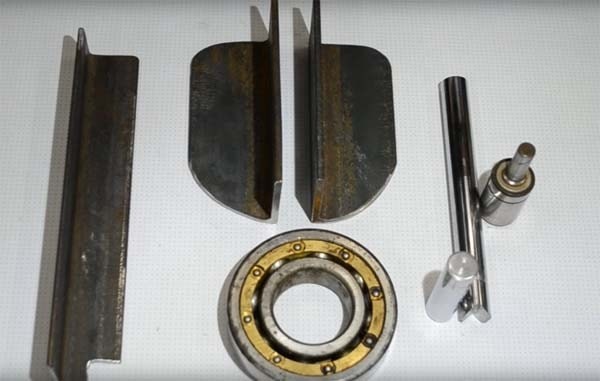

В результате получились вот такие запчасти для изготовления станка холодной ковки.

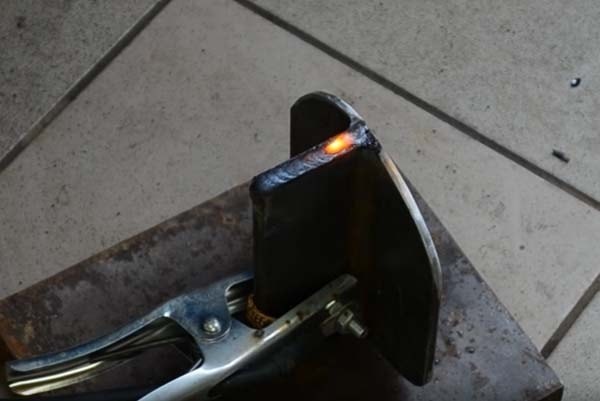

Две детали сделанные из 60 уголка, свариваем между собой.

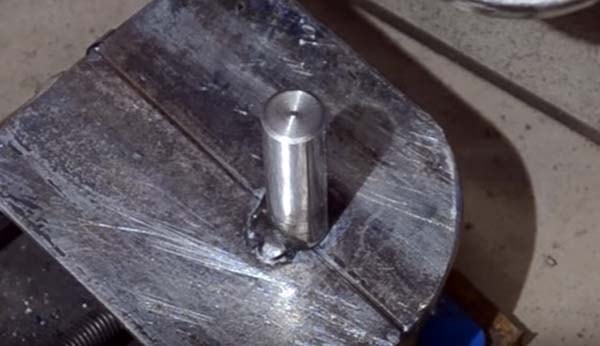

Привариваем стержень к заготовке.

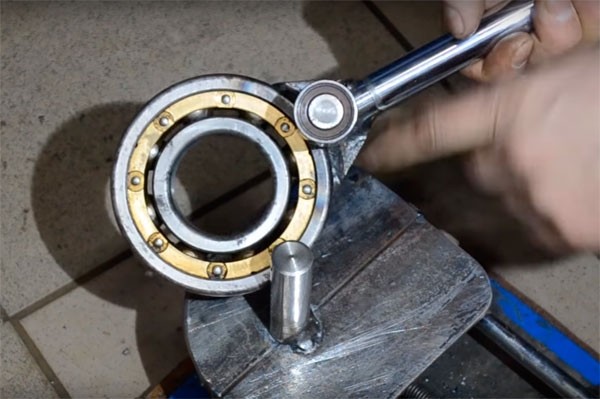

К наружной части подшипника привариваем рычаг из прута и подшипник от помпы (вместо него можно приварить металлический стержень).

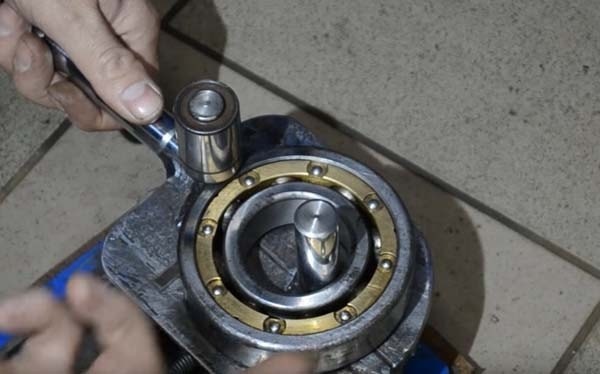

К стержню заготовки, привариваем подшипник внутренней частью.

К стержню и подшипнику нужно приварить заготовку из 40-го уголка.

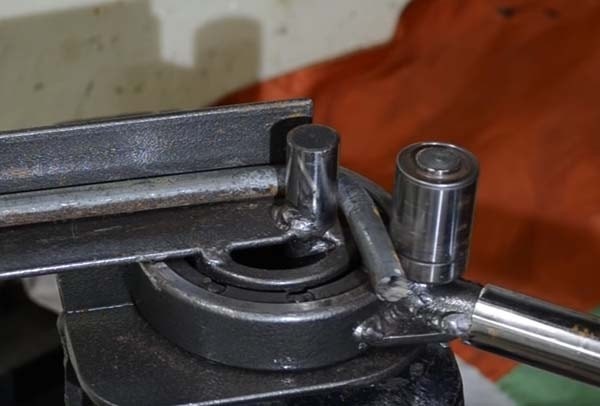

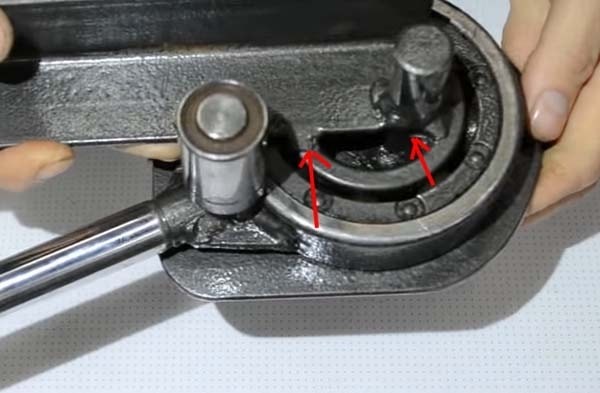

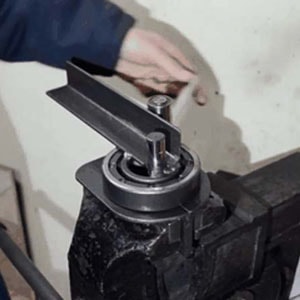

В результате у нас получился самодельный станок для холодной ковки, довольно нужное приспособления для работы с металлом. Закрепляем станок в тисках и пользуемся.

Рекомендуем посмотреть видео автора, где показан процесс изготовления самодельного станка для холодной ковки и его испытания.

Автор самоделки: TEXaS TV.
