Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

0 509

Металлочерепица используется для обустройства как холодных, так и теплых кровельных систем. Эти особенности оказывают значительное влияние на тип обрешетки, количество элементов и техническую сложность. Перед тем как знакомиться с расчетами, надо четко понимать устройство кровли, эти знания помогут не допускать досадных ошибок.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

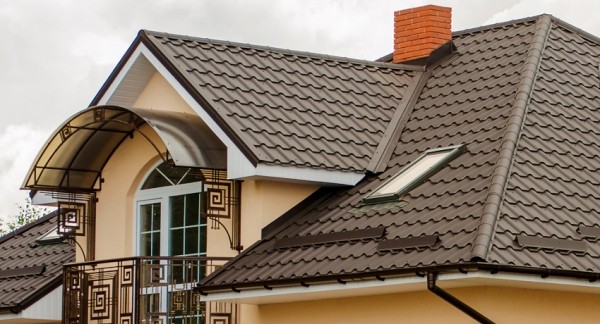

Кровля из металлочерепицы

Обустройство обрешетки под металлочерепицу

Для примера рассмотрим наиболее сложный вариант обрешетки – под мансардную крышу.

  1. Стропила. Самые важные элементы, несут всю нагрузку как постоянного, так и временного характера. Шаг между ними выбирается в зависимости от используемых теплоизоляционных материалов, линейные размеры корректируются величиной нагрузок.

    Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

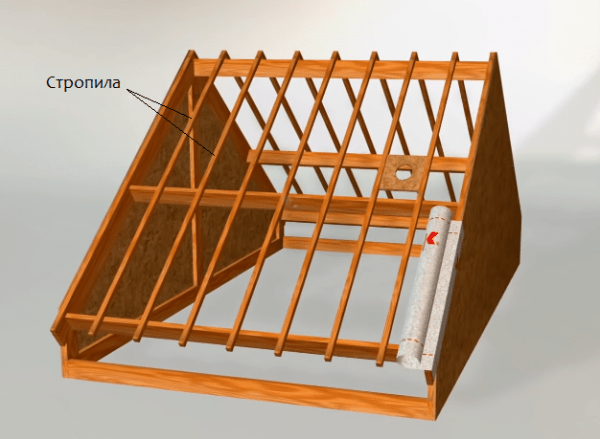

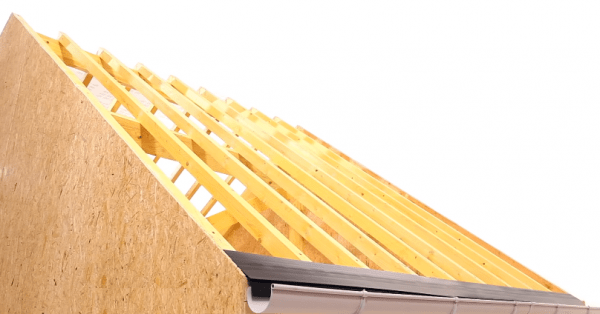

    Стропила

    Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

    Стропила на фото

  2. Гидроизоляция (ветрозащита). Сложный современный материал, пропускающий пар из теплоизоляционного слоя и не допускающий намокания вследствие попадания конденсата. Еще одна функция этого слоя — минимизация тепловых потерь. Дело в том, что минеральная вата легко пропускает воздух, она продувается холодным наружным ветром и вместе с ним теряется тепло. Ветрозащита не допускает таких значительных потерь.

    Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

    Гидроизоляция (ветрозащита)

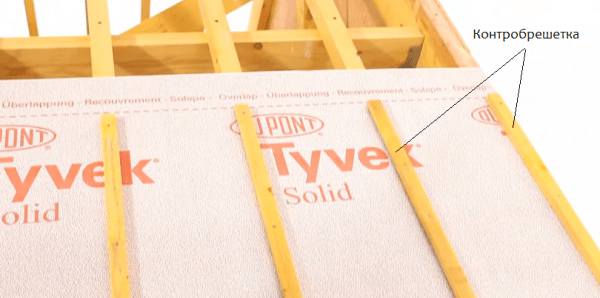

  3. Контробрешетка. Назначение – обеспечение эффективной естественной вентиляции подкровельного пространства. Конденсат, падающий на гидрозащитный слой, должен быстро испаряться. Если вентиляция не действует, то все элементы стропильной системы эксплуатируются в условиях повышенной влажности, а это оказывает крайне негативные последствия. Даже самые современные пропитки не может длительное время предупреждать появление процессов гниения дерева, стропильная система теряет свои первоначальные параметры прочности. В некоторых случаях они могут достигать критических значений, крыша прогибается и требует очень сложного и дорогостоящего ремонта. Причем ремонтировать придется не только саму систему, но и мансардные помещения, а стоимость таких работ на порядок превышает смету нового строительства.

    Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

    Контробрешетка

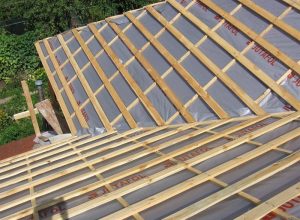

  4. Обрешетка под металлочерепицу. К ней фиксируются покрытие, технические параметры зависят от геометрических характеристик профиля листов.

    Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

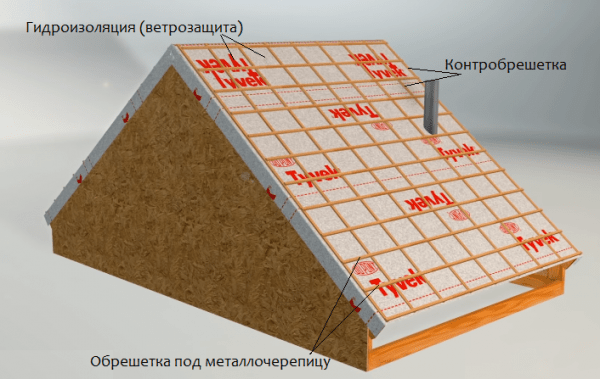

    Элементы кровли

    Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

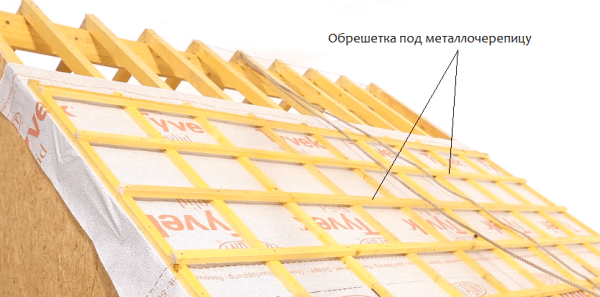

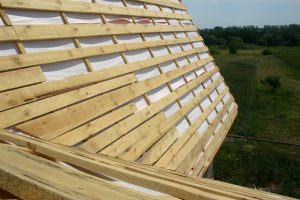

    Обрешетка под металлочерепицу

  5. Металлочерепица. Финишное покрытие кровли.

    Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

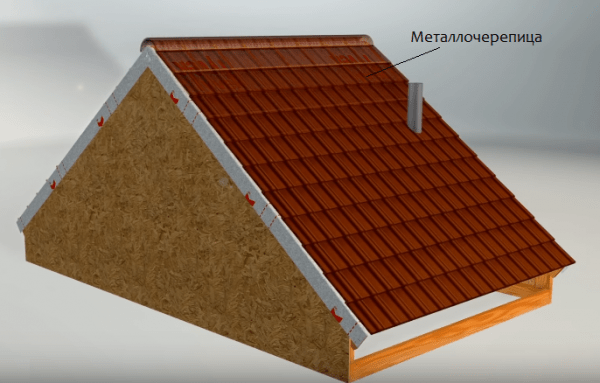

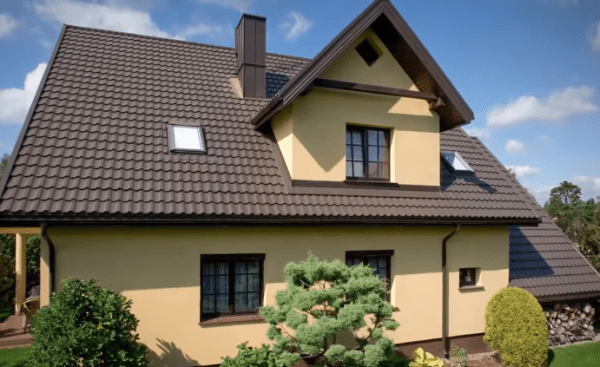

    Металлочерепица

    Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

    Финишное покрытие кровли

Как дополнительные, но важные, элементы устанавливаются стартовые доски, карнизные планки, лобовые доски, капельники и держатели желобов.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность крыши. Читайте на нашем сайте подробную инструкцию по расчету стропил, а также их изготовлению и монтажу своими руками.

Виды обрешетки

Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.

Тип обрешетки  Краткое описание эксплуатационных характеристик

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Шаговая

Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

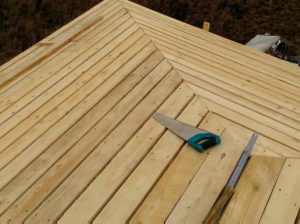

Сплошная

Такую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Комбинированная

Этот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки.

Важно. Металлочерепица – один из немногих типов кровли, имеющих лишь точечный упор с обрешеткой, что намного уменьшает допустимые максимальные нагрузки. Если к этому прибавить малую толщину листового проката, то становится понятной очень важная роль правильно сделанной обрешетки.

Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Перейти к расчётам Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ НЕОБХОДИМОЕ КОЛИЧЕСТВО ПИЛОМАТЕРИАЛОВ ДЛЯ РАЗРЕЖЕННОЙ ОБРЕШЕТКИ»ОБЩАЯ ПЛОЩАЛЬ КРОВЛИ, м²

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Продольный шаг металлочерепицы, мм

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

– 200 мм

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

– 300 мм

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

– 350 мм

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

– 400 ммОбщая длина всех карнизных свесов, м

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Общая длина линии конька, м

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Общая длина всех ендов, м (если есть)

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

КАКОЙ ПИЛОМАТЕРИАЛ БУДЕТ ИСПОЛЬЗОВАТЬСЯ:

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

– доска 25×100 мм – доска 25×150мм – доска 32×100 мм – доска 32×150 мм

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

– брус 50×50 мм

Пошаговая инструкция по установке обрешетки

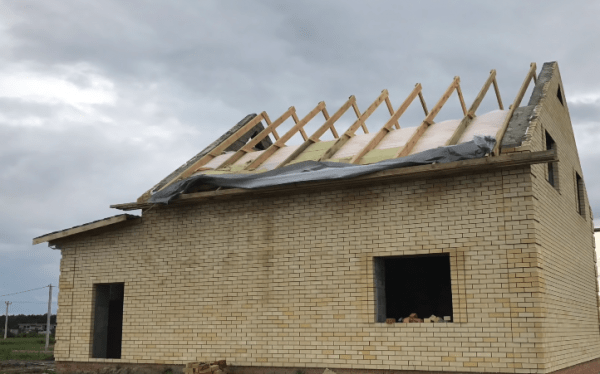

Для примера рассмотрим обрешетку под металлическую черепицу на теплой кровле. Если у вас крыша обыкновенная, то некоторые операции можно пропускать, это ускоряет и удешевляет конструкцию.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Начало строительства теплой кровли

Важно. Для мансардной кровли нет мелочей, все технологические действия надо понимать и с максимальной точностью выполнять.

Незначительных последствий нарушения технологии монтажа в теплых крышах не бывает, все они очень неприятные. В некоторых случаях приходится полностью переделывать систему, ремонтировать отделку внутренних поверхностей мансардных помещений. При этом абсолютное большинство материалов по техническому состоянию к повторному использованию непригодно, что дополнительно увеличивается стоимость работ.

В мансардной кровле каждый узел одинаково важен, всегда об этом помните.

Шаг 1. Установите карнизную планку.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

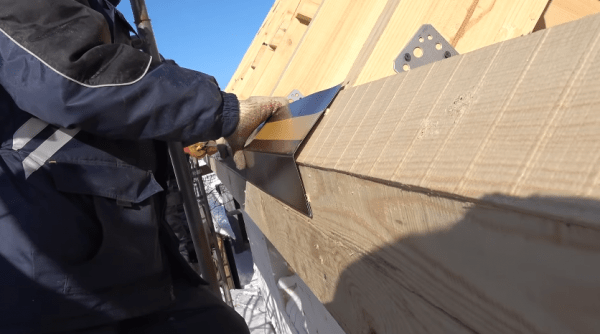

Установка карнизной планки

Как правило, это металлическая пластина того же цвета, что и черепица. Она используется для защиты пиломатериалов от негативного влияния естественных осадков и улучшения внешнего вида покрытия.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

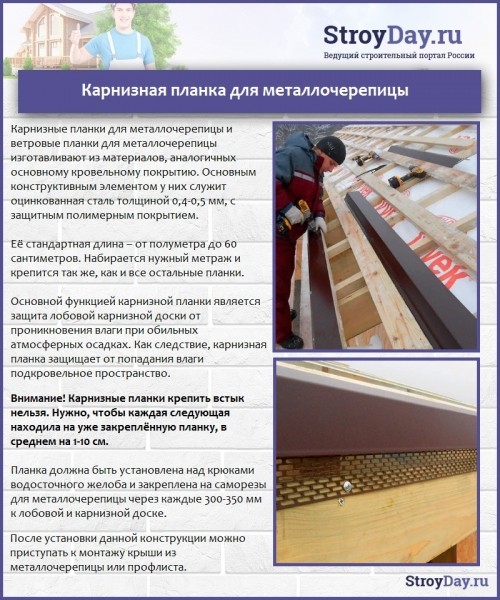

Карнизная планка для металлочерепицы

Монтаж делается в несколько этапов.

  1. В стропильных ногах проделайте специальные углубления. Вначале надо сделать разметку крайних ног, натянуть между ними веревку и по ней вырубить углубления. Размеры углубления должны отвечать размерам доски. В нашем случае 25×150 мм.
  2. Уложите доску в подготовленные ниши и гвоздями или саморезами по дереву прикрепите к каждой стропилине.
  3. Зафиксируйте металлическую карнизную планку. С одной стороны она имеет самоклеящуюся ленту, закрытую бумагой. Эта сторона должна направляться к коньку.
  4. Прикрутите или прибейте элемент к доске, второй конец должен упираться о лобовую доску.

Можно встретить советы, что его надо заводить в водосточный желоб для стека конденсата. Если есть сомнения в качестве монтажа кровельного пирога, то это оправданное решение. При соблюдении всех строительных норм и правил конденсата должно быть минимальное количество и вода по карнизной доске не льется. Решение принимайте самостоятельно с учетом своего профессионализма, оба метода практически одинаковы.

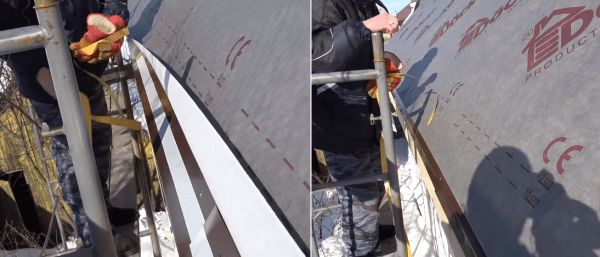

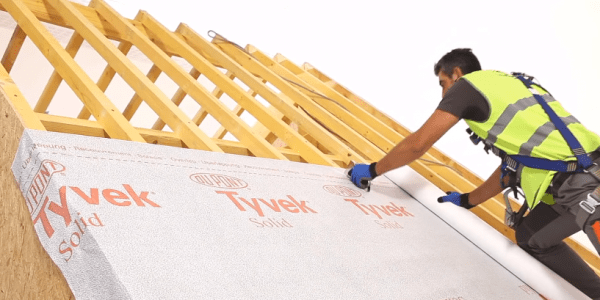

Шаг 2. Установите гидроизоляционный слой. Материал продается в рулонах, их следует постепенно раскатывать вдоль карнизной планки.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

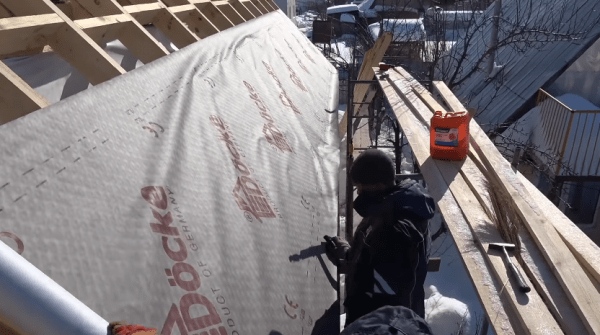

Ветрозащиту крепят степлером к стропилам

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

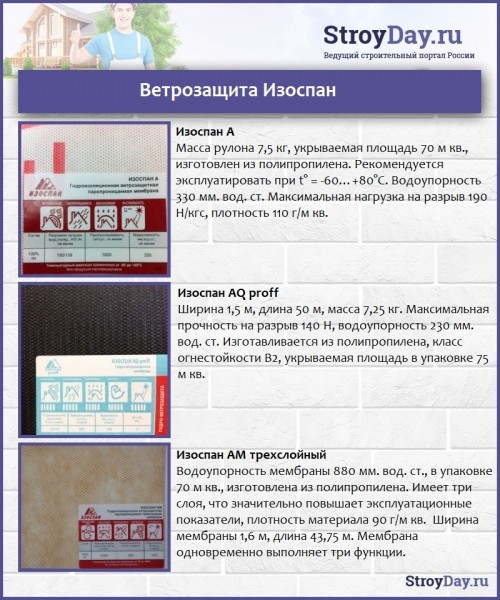

Ветрозащита Изоспан

Не забывайте, что мембрана далее приклеивается к ней специальной лентой, обращайте внимание на величину перекрытия.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

К карнизной планке приклеена двухсторонняя липкая лента для фиксации края полотна

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

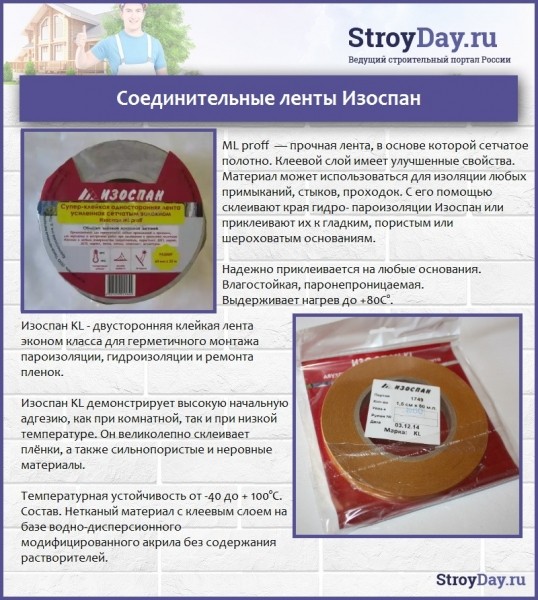

Соединительные ленты Изоспан

Для фиксации пользуйтесь степлером, шаг скоб примерно 20 см, прибивайте ее к стропильным ногам. Не допускайте образования кладок, кромки делайте параллельными карнизу. Если появляются сложности, то для контроля рекомендуется на ногах отбить линии. Времени это занимает немного, а польза заметная. По таким меткам у вас есть возможность контролировать положение каждого последующего слоя. Нахлест слоев не менее 15 см.

Гидроизоляция (ветроизоляция) – важный элемент утепленной крыши, на обыкновенной по нескольким причинам профессионалы ее ставить не рекомендуют.

  1. Во-первых, воздух в неотапливаемых чердачных помещениях имеет такую же температуру и влажность, как и снаружи. Это даже теоретически исключает появление конденсата.
  2. Во-вторых, если при некачественном утеплении потолочного перекрытия теплый влажный воздух и поступает под кровлю, то в любом случае количество конденсата будет незначительным. Несколько капель воды, упавших на чердак, никаких негативных последствий не создают.
  3. В-третьих, мембрана ухудшает эффективность естественного вентилирования, а это очень нежелательное последствие. Срок службы деревянных элементов конструкции понижается.
  4. В-четвертых, стоимость материалов и работ заметно увеличивает общую цену кровли. Зачем тратить деньги лишь для того, чтобы ухудшить эксплуатационные характеристики стропильной системы?

Но окончательное решение следует принимать с учетом перспективы. Если в дальнейшем планируется обустройство мансарды, то гидроизоляцию надо укладывать.

При укладке гидроизоляции используйте только качественные материалы, мы уже упоминали, что ошибки и попытки сэкономить дают негативный результат.

Внимательно соблюдайте рекомендованную производителем технологию укладки гидроизоляционной мембраны, две ее стороны имеют противоположные характеристики. Если их перепутать, то влага из минеральной ваты испаряться не будет, а вода в нее проникает свободно.

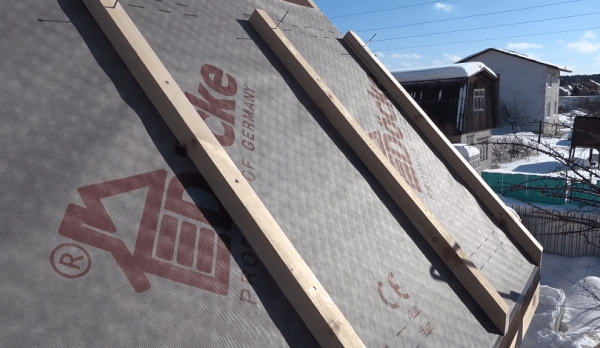

Шаг 3. По стропильным ногам закрепите контррейки толщиной не менее 5 см.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

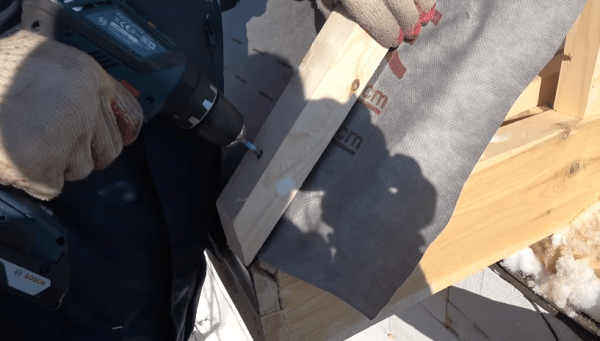

Контррейки

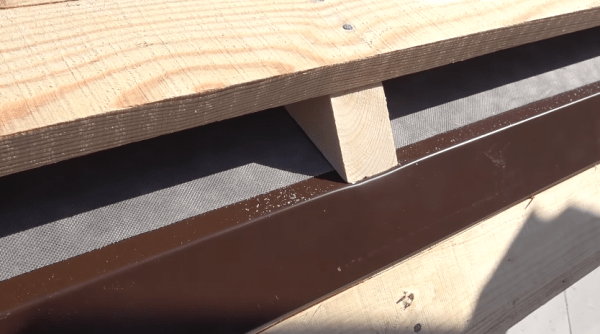

Это обязательный размер, только такой просвет обеспечивает необходимую вентиляцию подкровельного пространства. Для облегчения работы длина элементов должна равняться ширине одного слоя гидроизоляции.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Вентзазор

Важно. Контррейки надо фиксировать очень прочно, лучше длинными саморезами.

Дело в том, что обрешетка в дальнейшем держит всю нагрузку на подрыв кровли. При сильных порывах ветра усилия могут быть значительными и полностью сорвать крышу. Согласно действующим строительным нормам и правилам длина гвоздя должна на 2/3 превышать толщину прибиваемой детали.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Контробрешетка

Самые жесткие требования к прочности соединения пиломатериалов у немцев, у них длина гвоздя должна в четыре раза превышать толщину присоединяемой детали. Именно поэтому их качество объектов строительства занимает первые места в мире.

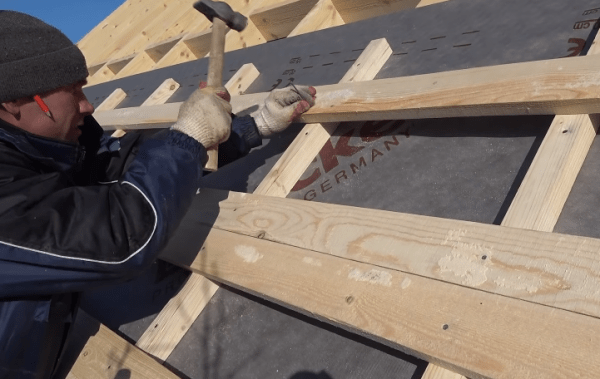

Шаг 4. Прибейте первую доску обрешетки, она должна быть параллельной карнизу. В нашем случае для обрешетки применяются доски 25×100 мм, увеличенная ширина упрощает процесс монтажа кровельного покрытия.

В начале ската надо фиксировать три сплошные доски, это вызвано тем, что первая волна будет фиксироваться к средней доске, остальная длина уйдет на свес. В дальнейшем шаг для каждого покрытия свой и прописывается в инструкции от производителя. В нашем случае расстояние между волнами 350 мм, соответственно, таким же должно быть расстояние между центрами досок. Сплошной настил у карниза необходим еще и для фиксации кронштейнов водосточной системы.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

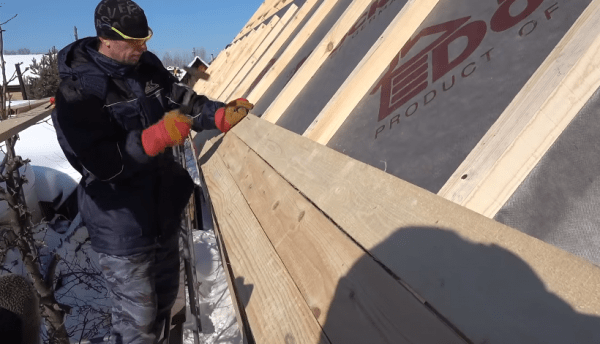

Крепление досок обрешетки около карниза

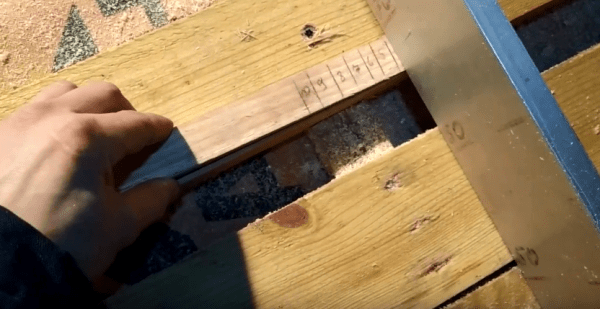

Практический совет. Для облегчения контроля шага и ускорения работы рекомендуется изготовить элементарный шаблон. Делается он из обрезка любой доски длиной не менее 40 см. От торца сделайте метку на расстоянии 35 см и вырубите зазубрину. Теперь с его помощью можно размечать места фиксации досок.

Видео — Шаблон для монтажа обрешетки под металлочерепицу

Шаг 5. Прибейте специальные доски для монтажа снегозадержателей. Но они нужны лишь в тех случая, когда вы выбрали надежные системы, фиксирующиеся специальными кронштейнами. Для простых и неэффективных снегозадержателей таких досок не требуется – элементы прикручиваются обыкновенными саморезами к волнам металлической черепицы. Настоятельно советуем, не монтировать эти системы, они ничего, кроме вреда, не приносят. Металлочерепица напрасно дырявится, при больших нагрузках саморезы вырываются, кровля деформируется и требует немедленного ремонта.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Продолжение монтажа обрешетки

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

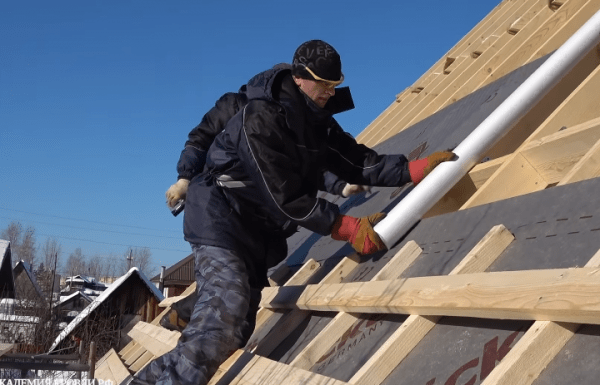

Дальнейшие работы по укладке ветрозащиты и монтажу обрешетки

Профессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?

Шаг 1. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.

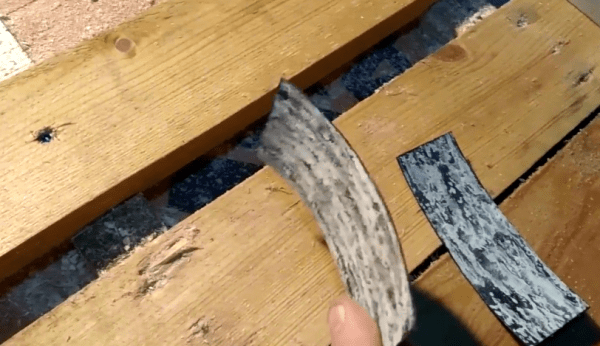

Шаг 2. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Кусочки рубероида

Шаг 3. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.

Шаг 4. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.

Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.

Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Клин вставляется в зазор между правилом и обрешеткой

В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.

Видео — Приспособление для выравнивания деревянной обрешётки
