Сферы применения PIR: от космической отрасли к частному строительству
Утеплитель PIR в настоящее время прекрасно зарекомендовал себя и используется как в коммерческом, так и частном строительстве, а также коммунальном хозяйстве. Плиты подходят для утепления любых поверхностей: от кровель до полов. Настолько широкая сфера применения плит Logicpir от ТЕХНОНИКОЛЬ объясняется уникальными характеристиками материала, гарантирующими отличные теплосберегающие свойства вкупе с экономией пространства, времени на монтаж и затрат на логистику.
Утеплитель PIR
Плиты PIR (пенополиизоцианурат) — это инновационный утеплитель нового поколения, но разработанный еще во времена Советского Союза. Материал на основе жесткого полиуретана со сложным составом дополнительных компонентов производился для теплоизоляции топливных баков ракетоносителей “Буран” и в качестве пассивной защиты от зажигательных снарядов в оборонной промышленности, а вовсе не для бытового использования.
PIR используется в космической отрасли России с 1976 года
Причина, по которой утеплитель не получил распространения в СССР была очевидной: слишком дорогое и нерентабельное производство в крупных масштабах. Способ сокращения затрат на изготовление был найден практичными европейцами спустя несколько десятилетий, благодаря чему началась популяризация PIR в странах Европы и США.
В России утеплитель с рекордно низкой теплопроводностью выведен на рынок в 2016 году корпорацией ТЕХНОНИКОЛЬ — одним из крупнейших производителей эффективных и надежных строительных материалов.
Теплоизоляционная PIR-плита ТЕХНОНИКОЛЬ
Сегодня PIR занял достойную нишу в сфере утепления строительных конструкций объектов индивидуального жилищного строительства и коммерческого назначения как материал, выдерживающий запредельные нагрузки и экстремальные перепады температур, безопасный для здоровья человека, не распространяющий пламя пожара, не гигроскопичный и не требующий особых профессиональных навыков при монтаже на объекте любой сложности.
Структура и виды обкладок ПИР-утеплителя
Содержание статьи:
Структура PIR-плит жесткая газонаполненная закрытоячеистая. Внутри микроячеек, образующих полимерный каркас, находится газ с низкой теплопроводностью.

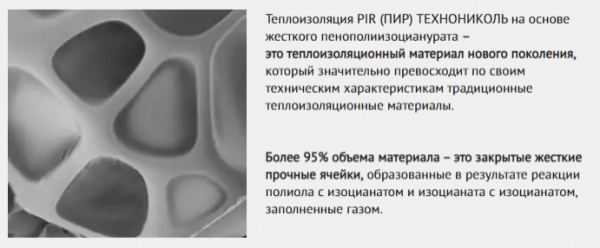

Структура PIR-плит
Несмотря на то, что стенки ячеек занимают около трех процентов от общего объема, утеплитель обладает высокой динамической и механической прочностью, не снижающейся в течение всего срока эксплуатации.
Утеплитель в зависимости от функционального предназначения может быть с двух сторон каширован:
- стеклохолстом — неткаными листами из спрессованного стекловолокна;
- стекловолокном битумизированным или с графитовым огнеупорным покрытием;
- крафт-бумагой высокой прочности;
- фольгой алюминиевой и ламинированной (алюмоламинатом).
Теплоизоляционные фольгированные плиты PIR
Толщина обкладки составляет от 50 до 100 мкм и влияет на технологию монтажа утеплителя. Возможны комбинированные варианты каширования, когда верхняя и нижняя части отличаются по материалу.
Основные сферы применения ПИР-плит в зависимости от вида обкладки
| Материал обкладки | Область применения |
|---|---|
| Стеклохолст | Наружное утепление фасада с последующим устройством т.н. вентилируемой навесной системы любого типа. Обустройство кровли. Внутренняя изоляция балконов. |
| Стекловолокно | Теплоизоляция плоских кровель, в “пироге” которых предусмотрена клеевая система изоляции, в которой все слои крепятся на специальные виды клея. |
| Фольга | Наиболее широкий спектр применения. Фольгированные плиты как материал с повышенными тепло- и пароизоляционными свойствами применяются для утепления эксплуатируемых кровель, стен, потолка и полов (в том числе теплых), изоляции фундамента и помещений с высокой влажностью и экстремальным температурным режимом (имеются ввиду бани и сауны). |
| Крафт-бумага | Внутреннее утепление сухих помещений (потолки, стены, а также в качестве сердечника в стеновых и кровельных сендвич-панелях. |
На заметку! На направление использования утеплителя влияет не только вид каширования, но и общая толщина материала. Например, тонкий утеплитель чаще применяется для обустройства всевозможных инженерных конструкций, в том числе воздуховодов, а плиты большой толщины практически незаменимы при возведении плоских эксплаутируемых, и неэксплуатируемых кровель с повышенной нагрузкой при обслуживании, что особенно актуально для бесстяжечных систем кровель.

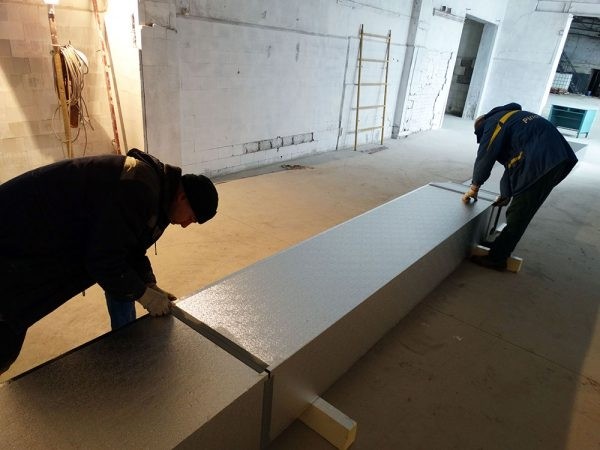

Теплоизоляция воздуховода плитами PIR
Технические характеристики плит Logicpir
Уникально низкая теплопроводность (при 25±5˚С) — не более 0,022 Вт/м·K. ПИР-плиты — оптимальная замена традиционным теплоизоляционным материалам.

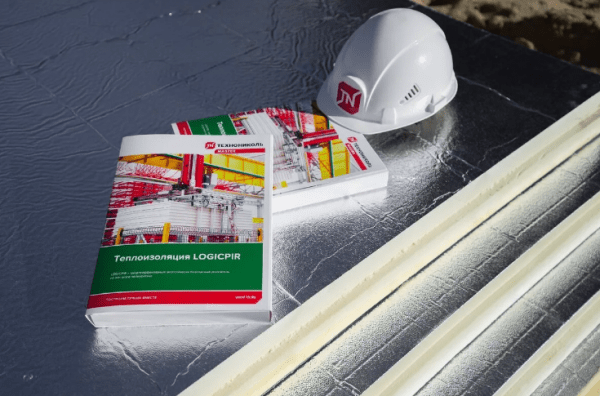

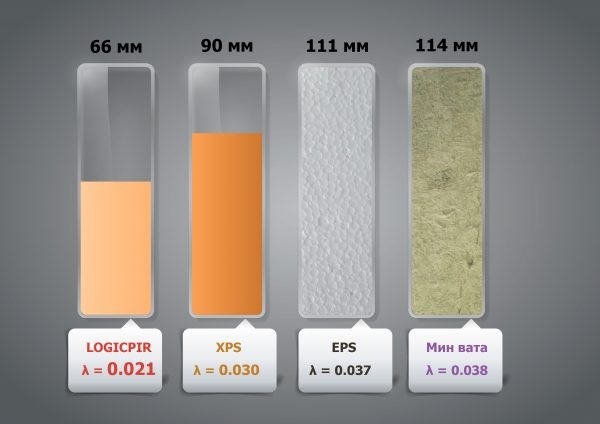

Logicpir — материал с рекордно низкой теплопроводностью
Водопоглощение по объему (в течение 28 суток) — не более 1%. Отсутствует риск распространения плесени и грибка, гниения материала даже в условиях высокой влажности.
Температурный диапазон эксплуатации — от -65°С до +110°С (до +120°С в банях). Материал отличается термической и химической стойкостью, не выделяет в атмосферу вредные вещества при эксплуатации.
Степень горючести — Г1. Пожаробезопасность материала доказана экспериментальным путем при проведении испытаний по ГОСТ путем. Под действием открытого пламени поверхность ПИР-плит карбонизируется, препятствуя распространению огня.
Испытание плит Logicpir огнем
Прочность на сжатие при 10% линейной деформации — не менее 120 кПа. ПИР-плиты благодаря высокой прочности незаменимы при обустройстве кровель на общественных и промышленных зданиях (склады, логистические центры, ТРЦ, спорткомплексы и т.д.). Утеплитель не сминается и не крошится при высоких статических и динамических нагрузках.
Виды продукции и область применения Logicpir ТЕХНОНИКОЛЬ
ПИР-плиты применяются для утепления и частных домов, и квартир. Например, при обустройстве уютного кабинета, красивого зимнего сада или зоны отдыха на лоджии, не обойтись без тонких, но энергоэффективных плит Logicpir Балкон.
Балкон и лоджия
Теплоизоляционная PIR-плита Logicpir Балкон
Утеплитель представлен в двух типоразмерах (ДхШ), мм:
- 1190х590 (L-кромка);
- 1200х600 (прямая кромка).
Толщина плит начинается от 30 мм, это особо важный параметр для тех, кому важен каждый сантиметр полезной площади и без того небольшого пространства лоджии. Кашированные с двух сторон алюминиевой фольгой плиты подходят для изоляции пола, стен и потолка балкона. Справиться с утеплением под силу даже непрофессионалу, главное — следовать простой инструкции при монтаже.

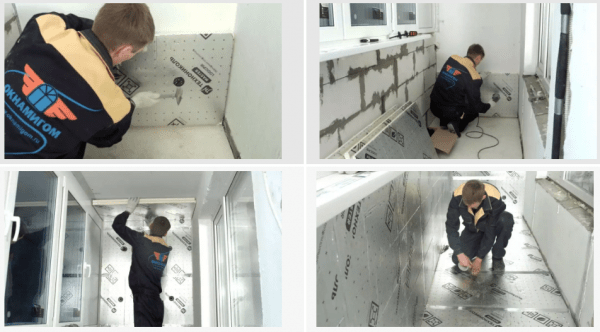

Первый этап — важно подготовить поверхности, устранив явные неровности и удалив остатки старых покрытий.
Второй этап — непосредственно монтаж утеплителя с использованием полиуретановой клей-пены или фасадных дюбелей. Разрезать тонкий лист утеплителя не сложно обычным строительным ножом. А чтобы создать монолитный тепло- и пароизоляционный контур без мостиков холода, достаточно проклеить все стыки плит алюминиевым скотчем.

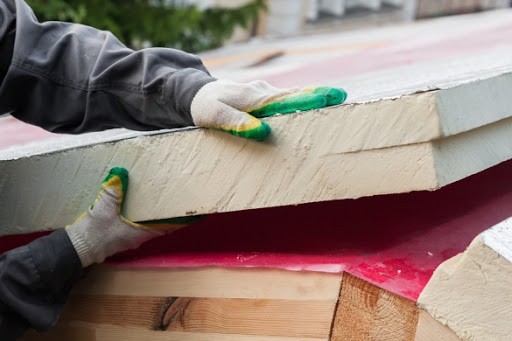

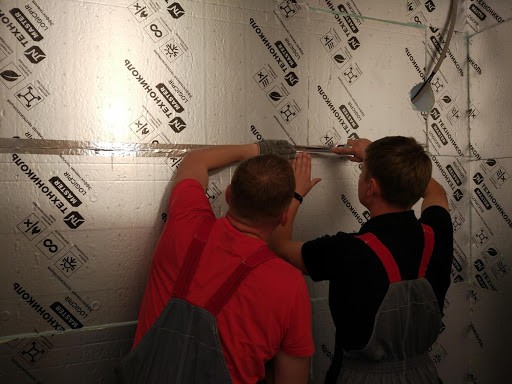

Монтаж PIR-плит возможен в любое время года
Третий этап — вертикальная фиксация деревянных направляющих под финишную отделку (гипсокартон, стеновые панели, вагонка и т.п.). Рейки обеспечат необходимый вентиляционный зазор и требуемую жесткость всей конструкции.

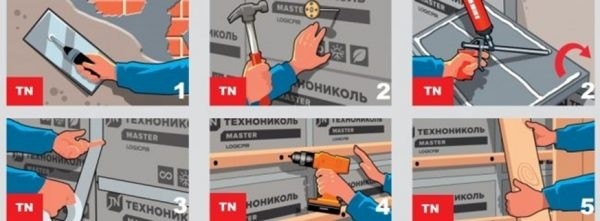

Как утеплить балкон плитами Logicpir
При желании декоративную отделку можно будет поменять, а теплоизоляция останется стабильно эффективной в течение всего срока службы, то есть более чем 50 лет.

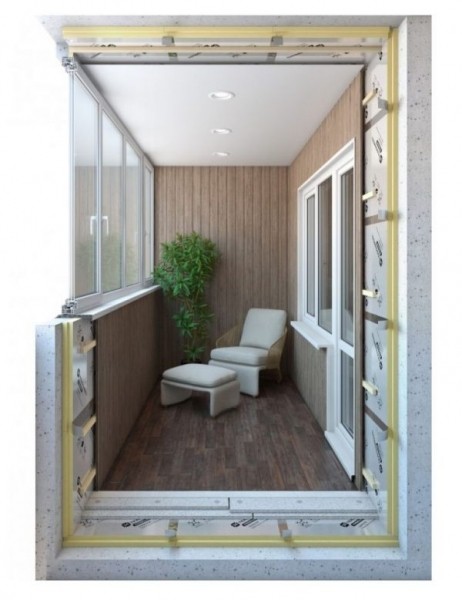

Балкон, утепленный плитами Logicpir Балкон, в разрезе
Видео — Монтаж утеплителя Logicpir Балкон от ТЕХНОНИКОЛЬ
Баня

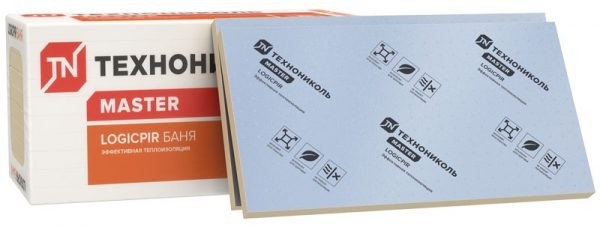

Logicpir Баня
От энергоэффективности теплоизоляционного материала зависит насколько быстро будет прогреваться баня, и как долго будет сохраняться тепло внутри. С плитами Logicpir Баня легко добиться эффекта “термоса” и в небольшой дачной бане, и в просторной коммерческой сауне, и даже в крохотной инфракрасной парной в квартире. Кашированные с обеих сторон фольгой плиты выполняют функцию отражательной теплоизоляции и паробарьера, соответственно, крепить поверх плит дополнительные пленки и мембраны нет необходимости.
Утеплитель остается экологически безопасным даже при экстремально высокой температуре и влажности. На поверхности не развиваются колонии вредных для здоровья патогенных спор, в воздух не выделяется формальдегид и никакие другие ядовитые соединения.
Плиты отличаются малым весом (упаковка весит 5,6 – 5,95 кг в зависимости от толщины утеплителя), с ними легко работать даже в одиночку. L-кромка позволяет стыковать утеплитель максимально плотно, без зазоров.
Logicpir ТЕХНОНИКОЛЬ: теплее баня, меньше дров!
Геометрические параметры плит Logicpir Баня:
- (длина х ширина) 1190х590 мм;
- толщина 30, 40 и 50 мм;
- объем продукции в одной упаковке 0,17 м³.

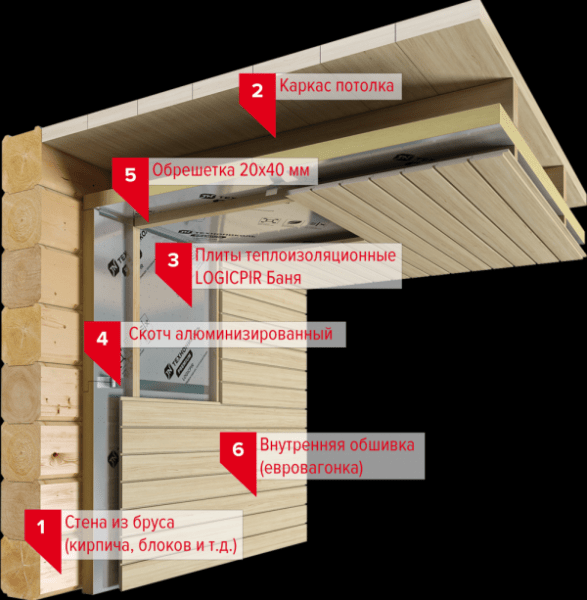

Схема утепления деревянных стен ПИР-плитами
Видео — Монтаж утеплителя LOGICPIR Баня
Полы
Используя теплоизоляцию Logicpir Полы, можно добиться снижения затрат на отопление, повышения комфортности жилья благодаря улучшению микроклимата в помещении, снижения распространения ударных шумов.

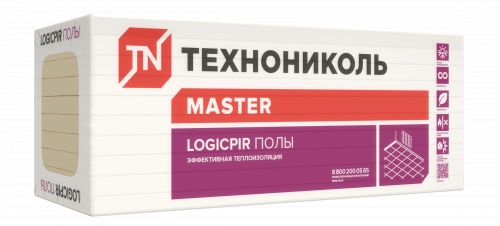

Logicpir Полы
Кашированные алюмоламинатом плиты отличаются высокими изолирующими свойствами при небольшой толщине (до 50 мм) и успешно используются не только для теплоизоляции деревянных/железобетонных и иных перекрытий, но и при интеграции всех видов систем теплых полов во влажных и сухих помещений, в том числе общественного назначения.
Плиты Logicpir Полы равномерно распределяют нагрузку, не деформируясь в течение всего срока службы, при этом сам утеплитель не оказывает повышенных нагрузок на перекрытия. Возможен монтаж под мокрые, сухие и полусухие стяжки, любые напольные покрытия.

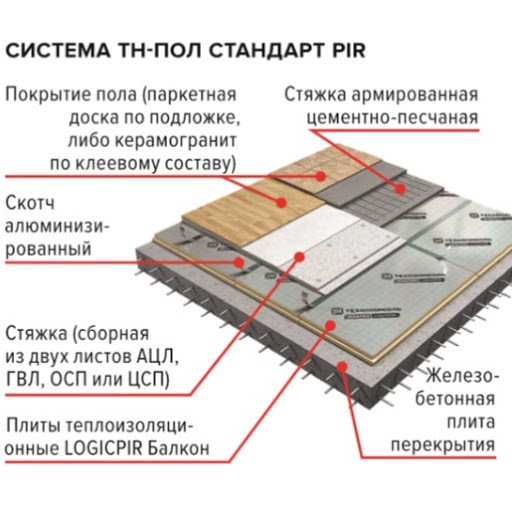

Система ТН-Пол Стандарт PIR
Плиты производятся с прямой и L-кромкой. Габариты плит с L-кромкой 1190х590 мм, габариты плит с прямой кромкой 1200 х 600 мм (возможно производство утеплителя других типоразмеров по согласованию с производителем).
ПИР-плиты относятся к разряду DIY или “сделай сам”. Монтаж максимально прост.
- Подготовка основания — важный этап. Обязательно тщательно очистить основание от жирных пятен и следов лакокрасочных покрытий, устранить крупные неровности, трещины заделать ремонтными растворами. После полного высыхания можно переходить к дальнейшим действиям.
- По периметру помещения необходимо зафиксировать демпферную ленту толщиной 1 см и шириной 8-10 см. Демпферная лента необходима для снижения энергопотерь через примыкающие стены и предотвращения распространения ударных шумов.
- Укладка утеплителя со смещением торцевых стыков и обязательной проклейкой мест соединений алюминиевым скотчем. Вокруг коммуникаций, где плотный подгон утеплителя невозможен, рекомендуется наносить полиуретановую клей-пену с последующей герметизацией алюминиевой клейкой лентой.
Схема теплоизоляции пола
На этом этап укладки плит завершен, далее производится монтаж теплых полов и обустройство стяжки пола или укладка финишного напольного покрытия. С утеплителем Logicpir Полы налицо экономия и времени, и свободного пространства.
С плитами LOGICPIR Полы Вы сохраните максимальную высоту помещения при минимальной толщине утеплителя
Стены и фасад
Утепление внутренних поверхностей по системе ТН-Стена Стандарт PIR становится все боле распространенным. Главные положительные качества этого способа: максимально простой монтаж и экономия свободного пространства. Плиты, кашированные фольгой или алюмоламинатом, фиксируются дюбелями либо клей-пеной, после чего неизменно проклеиваются алюминиевым скотчем. Таким образом можно утеплять не только частные дом и квартиры, но и складские помещения, вольеры для животных, холодильные камеры, гаражи, помещения иного назначения. Герметичный тепловой контур эффективно снижает теплопотери и предотвращает рост грибка на стенах влажных помещений.

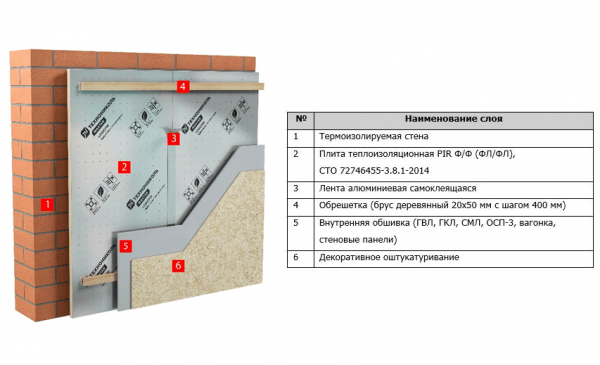

ТН-Стена Стандарт PIR
Кстати! Для утепления стен снаружи применяется система ТН-Фасад от ТЕХНОНИКОЛЬ.

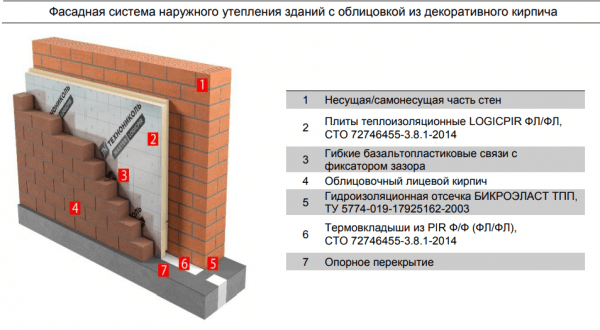

Система ТН-ФАСАД Стандарт PIR
Крыша

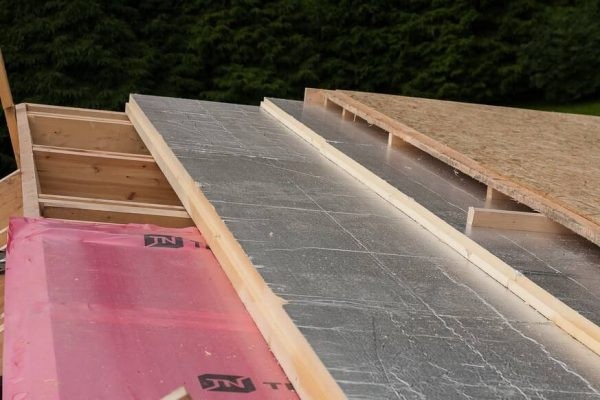

Для утепления скатных крыш применяются ПИР-плиты с обкладкой из фольги или алюмоламината. Утеплитель укладывается непосредственно поверх торцов стропильных ферм, а не между ними. Таким образом создается сплошной теплоизоляционный слой без мостиков холода.
При обустройстве плоских кровель фольгированная теплоизоляция и одновременно паронепроницаемый барьер позволяет предотвратить скопление конденсата в толще утеплителя, гарантируя стабильность теплофизических параметров.
В частном строительстве интегрируются такие системы как:
- Кровля Оптима (неэксплуатируемая кровля по монолитному ж/б основанию, способ крепления плит Logicpir PROF механический);
- КРОВЛЯ ЭКСПЕРТ PIR (неэксплуатируемая кровля по монолитному ж/б основанию, способ крепления плит Logicpir PROF СХМ/СХМ клеевой);
- КРОВЛЯ ГРИН PIR (эксплуатируемая кровля с зелеными насаждениями, газоном);
- КРОВЛЯ ТЕРАССА PIR (кровля, рассчитанная на пешеходную нагрузку. Утепление плитами Logicpir PROF ФФ);
- КРОВЛЯ ПРАКТИК КЛЕЙ (неэксплуатируемая кровля по деревянному перекрытию. Метод крепления плит Logicpir СХМ/СХМ клеевой);
- КРОВЛЯ ПРАКТИК (механическая фиксация телескопическим крепежом плит Logicpir Ф/Ф и Logicpir SLOPE по деревянному основанию).
ТН-Кровля Оптима

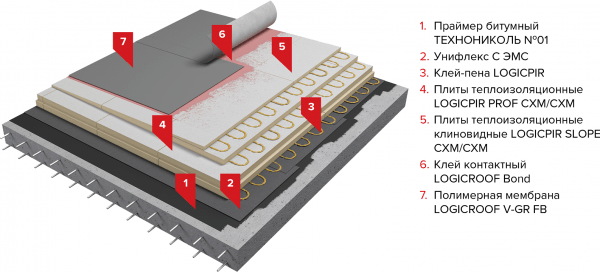

ТН-КРОВЛЯ Эксперт PIR
ТН-КРОВЛЯ Грин PIR
ТН-КРОВЛЯ Терраса PIR
Для профессионального строительства разработаны специальные системы обустройства плоских кровель большой площади с учетом особенностей всех климатических зон, действующих нагрузок. ПИР-плиты могут применяться не только при возведении новых зданий, но и при реконструкции с полной заменой всех изоляционных слоев.
