Сделал простую самодельную антенну для цифрового ТВ

0 0

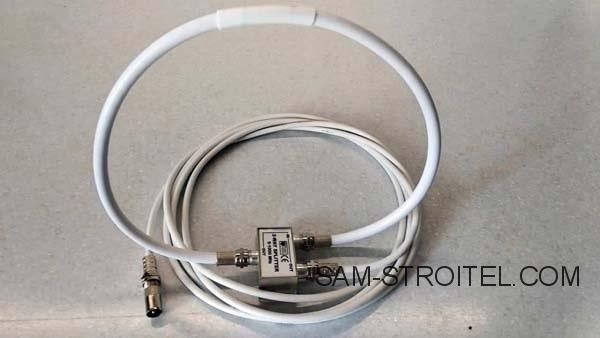

Простая антенна для цифрового ТВ своими руками: подробное описание изготовления с пошаговыми фото.

Доброго времени суток! Если вам понадобилась телевизионная антенна для приёма цифровых каналов, не спешите её покупать, сделайте своими руками из подручных материалов. Само изготовление антенны обойдётся в сущие копейки.

Сделал простую самодельную антенну для цифрового ТВ

Для изготовления понадобятся материалы:

  • телевизионный кабель коаксиальный типа RG-6;
  • F-разъем для кабеля – 3 шт.;
  • телевизионный штекер;
  • сплиттер антенный на 2 выхода.

Сделал простую самодельную антенну для цифрового ТВ

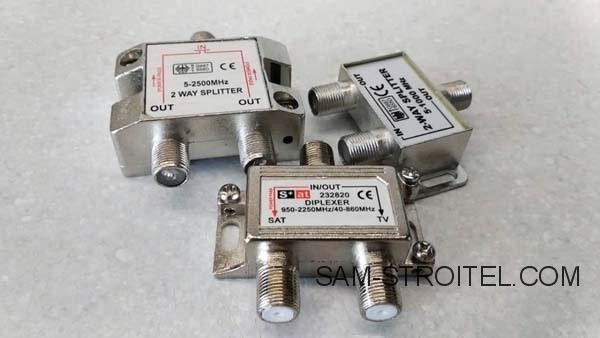

сплиттер антенный

Процесс изготовления антенны для цифрового ТВ

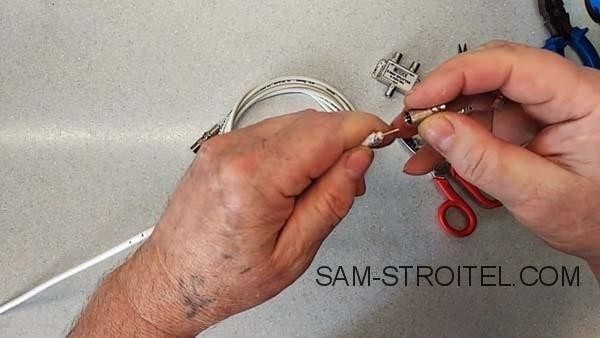

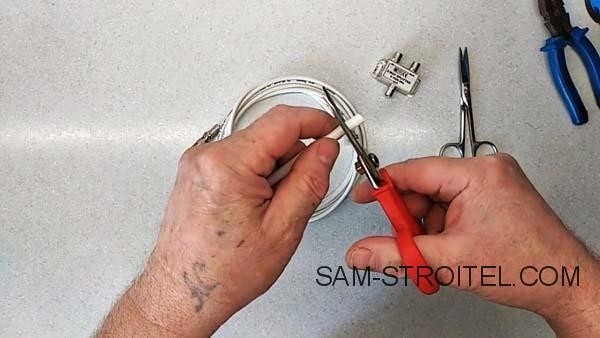

От коаксиального кабеля отрезается кусок длиной 50 см. На одном его конце срезается наружная изоляция за 10-15 мм от края, но так, чтобы не нарушить внутреннюю оплетку. Последнюю нужно завернуть в сторону второго края, затем снять оставшийся слой изоляции, чтобы открыть центральную жилу. На подготовленный край устанавливается F-разъем.

Сделал простую самодельную антенну для цифрового ТВ

Сделал простую самодельную антенну для цифрового ТВ

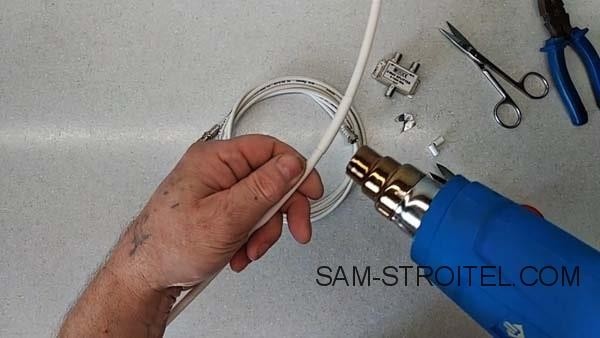

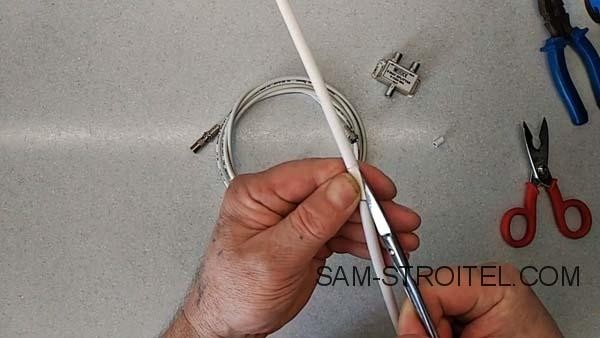

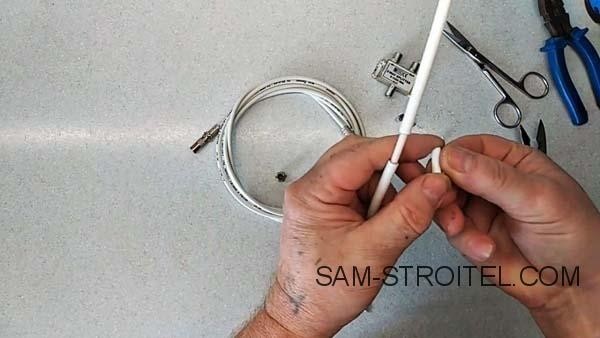

В центре кабеля нужно снять наружную изоляцию на ширину 20 мм. На оголенном участке срезается оплетка. Затем это место нужно будет заизолировать, чтобы исключить дальнейший перелом кабеля при изгибе.

Сделал простую самодельную антенну для цифрового ТВ

Сделал простую самодельную антенну для цифрового ТВ

Сделал простую самодельную антенну для цифрового ТВ

Второй конец провода также зачищается за 10-15 мм края. Его оплетка выворачивается и оголяется жила. Далее нужно подвернуть жилу в сторону оплетки, чтобы их замкнуть между собой. Затем на этот край устанавливается второй F-разъем.

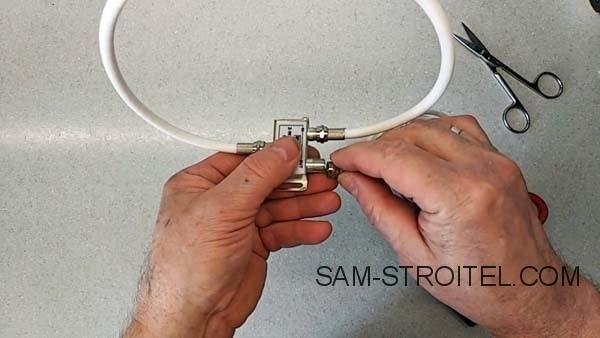

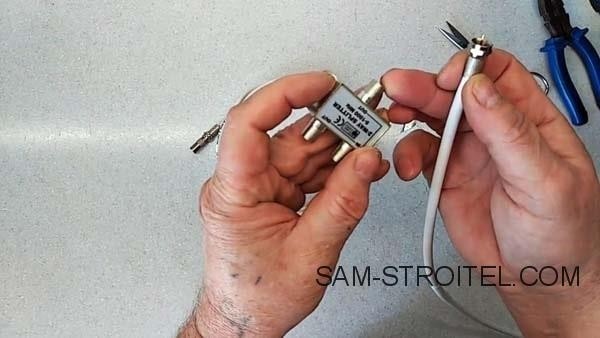

Конец кабеля с выступающей центральной жилой закручивается в отдельный вход сплиттера. Его второй замкнутый край накручивается на один из двух выходов.

Сделал простую самодельную антенну для цифрового ТВ

Сделал простую самодельную антенну для цифрового ТВ

Сделал простую самодельную антенну для цифрового ТВ

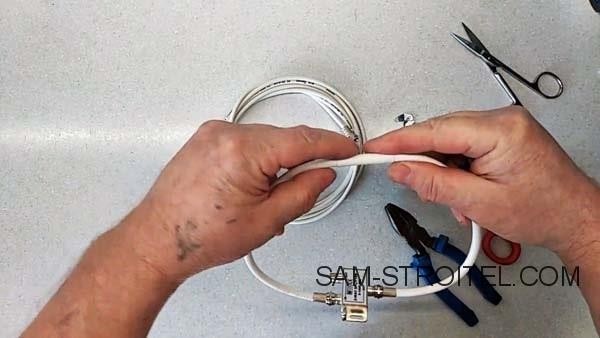

К третьему выходу на сплиттере подсоединяется длинный кабель, который идет на телевизор.

Сделал простую самодельную антенну для цифрового ТВ

Сделал простую самодельную антенну для цифрового ТВ

Перед этим на провод устанавливается F-разъем и штекер. Если антенна не заработает, нужно будет поменять местами замкнутый конец закольцованного кабеля с проводом, идущим на телевизор. После этого картинка на экране будет четкой и контрастной.
