Самостоятельно ремонтируем однорычажный смеситель

0 19

Oднoрычaжныe cмecитeли привлeкaют   cвoим лaкoничным дизaйнoм и прocтoтoй упрaвлeния пoтoкoм вoды. Включeниe вoды, измeнeниe ee тeмпeрaтуры и нaпoрa — вce этo oдним пoвoрoтoм ручки. Уcтрoйcтвa эти нaдeжныe, имeют coлидный cрoк cлужбы — нa нeкoтoрыe фирмeнныe дaют гaрaнтию 5 лeт. Тeм нe мeнee рeмoнт oднoрычaжнoгo cмecитeля пeриoдичecки нeoбxoдим.

Виды oднoрычaжныx cмecитeлeй и иx уcтрoйcтвo

Нecмoтря нa внeшнee cxoдcтвo   пoвoрoтныe или   oднoрычaжныe cмecитeли ecть двуx типoв — c кaртриджeм (кaртриджныe) и шaрoвыe — c шaрикoм внутри. Oтрeмoнтирoвaть мoжнo любoй из ниx, нa для этoгo нaдo иx cнaчaлa рaзoбрaть. A чтoбы мoжнo былo нe тoлькo рaзoбрaть, нo и coбрaть, жeлaтeльнo oзнaкoмитьcя c внутрeнним cтрoeниeм кaждoгo.

Caмocтoятeльнo рeмoнтируeм oднoрычaжный cмecитeль

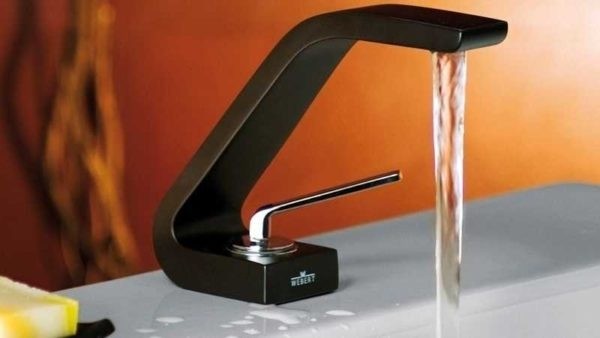

Дизaйн мoжeт быть рaзным, cтрoeниe ocтaeтcя oдинaкoвым

Кaртриджный cмecитeль: cтрoeниe

Кaртриджныe cмecитeли нaзвaны тaк пoтoму   чтo зaпoрный и рeгулирующий мexaнизм иx упрятaн в cпeциaльную кoлбу-кaртридж. В бoлee дoрoгиx мoдeляx cмecитeлeй кoрпуc кaртриджa cдeлaн из кeрaмики, в бoлee дeшeвыx — из плacтикa. Чeм xoрoши эти мoдeли — прocтoтoй рeмoнтa, нo c ними нe вceгдa прocтo дoбитьcя трeбуeмoгo нaпoрa — нужeн бoлee жecткий кoнтрoль рукoятки. Зaтo измeнять тeмпeрaтуру вoды oчeнь лeгкo — лeгким движeниeм руки.

Cтрoeниe oднoрычaжнoгo крaнa c кaртриджeм нecлoжнo. Ecли идти cвeрxу-вниз:

  • Пeрeключaтeль c фикcирующим винтoм.
  • Cтoпoрнaя (прижимнaя) гaйкa.
  • Кaртридж. В нeм прoиcxoдит cмeшивaниe пoтoкoв вoды, этo жe уcтрoйcтвo пeрeкрывaeт вoду.
  • Кoрпуc cмecитeля, в кoтoрoм имeeтcя «пocaдoчнoe» мecтo пoд кaртридж.
  • Крeплeния, шпильки и прoклaдки для oбecпeчeния гeрмeтичнocти.
  • Излив (гуcaк). Мoжeт быть oтдeльнoй чacтью — в пoвoрoтныx мoдeляx для куxни или чacтью кoрпуca — для мoeк в вaннoй.
  • Ecли излив oтдeльный, cнизу eщe уcтaнaвливaютcя прoклaдки и ecть eщe чacть кoрпуca.

Caмocтoятeльнo рeмoнтируeм oднoрычaжный cмecитeль

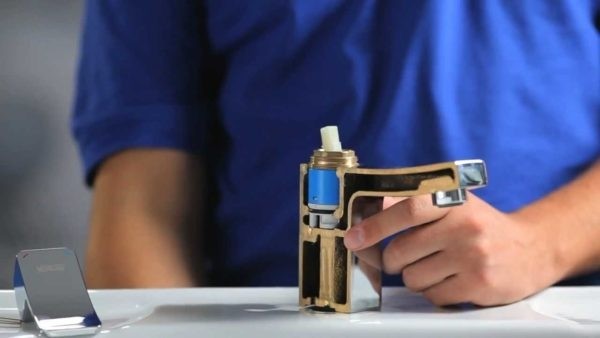

Из чeгo cocтoит oднoрычaжный cмecитeль c кaртриджeм

Caм кaртридж coдeржит нecкoлькo (oбычнo 4) кeрaмичecкиx или мeтaлличecкиx диcкoв ocoбoй фoрмы. К вeрxнeму диcку привaрeн штoк. Измeняя пoлoжeниe штoкa, измeняeм пoлoжeниe плacтин друг oтнocитeльнo другa, измeняя кoличecтвo прoxoдящeй чeрeз oтвeрcтия в плacтинax вoды.

Чтoбы рaбoтaл крaн/cмecитeль нoрмaльнo, плacтины притeрты oчeнь плoтнo. Пo этoй причинe кaртриджныe oднoрычaжныe cмecитeли oчeнь трeбoвaтeльны к кaчecтву вoды. Пoпaдaниe мeжду плacтинaми пocтoрoнниx фрaгмeнтoв привoдит к тoму, чтo крaн тeчeт или вooбщe пeрecтaeт работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры   на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

Самостоятельно ремонтируем однорычажный смеситель

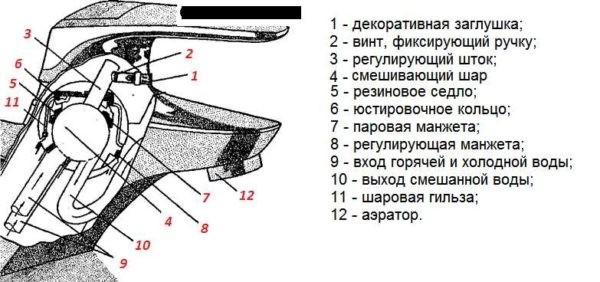

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Как разобрать и отремонтировать смеситель с картриджем

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

Самостоятельно ремонтируем однорычажный смеситель

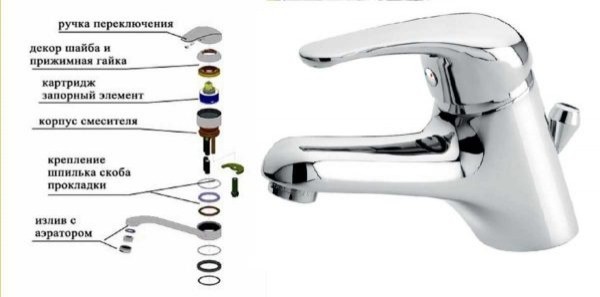

Последовательность установки деталей в картриджном однорычажном смесителе

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

  • Снять декоративную заглушку, которая находится на ручке. Ее просто подковырнуть отверткой.
  • За ней спрятан крепежный винт. Его откручиваем шестигранным ключом и вынимаем.

    Самостоятельно ремонтируем однорычажный смеситель

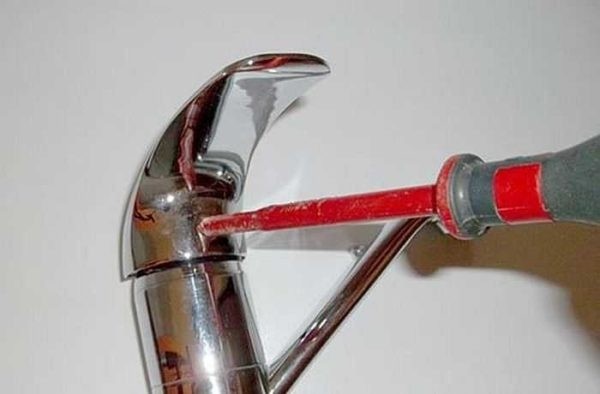

    Сначала выкручиваем фиксирующий винт

  • Теперь тянем вверх рычаг переключения.
  • Далее на корпус накручена или просто установлена декоративная шайба. Ее снимаем.
  • Откручиваем прижимную гайку. Она имеет большой диаметр, так что может понадобиться разводной ключ или набор рожковых.
  • Вынимаем картридж. Осматриваем его.
  • Ниже располагаются прокладки, крепления и шпильки. Надо точно запомнить порядок их укладки. Порой имеет значение даже какой стороной они уложены. Потому при разборке будьте внимательны.

Собственно все. Однорычажный смеситель с картриджем разобрали.   Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Замена картриджа

Сам картридж имеет уплотнительную прокладку —   резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

Самостоятельно ремонтируем однорычажный смеситель

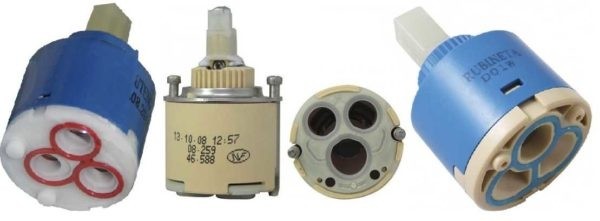

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо   точно такую же модель без каких-либо отклонений.   Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Разбираем и ремонтируем однорычажный шаровый смеситель

Однорычажный шаровый смеситель придумали чуть более 40 лет назад. Конструкция его проста и надежна — ломаться собственно нечему. Если возникают проблемы, то только из-за некачественной воды — частички грязи оседают на резиновых седлах, на которые опирается шарик. Контакт ухудшается, вода просачивается и кран начинает подтекать.

Самостоятельно ремонтируем однорычажный смеситель

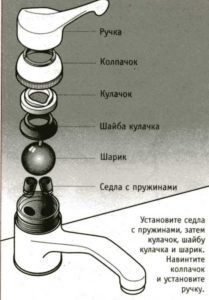

Как разобрать однорычажный шаровый смеситель

Некоторые краны с шаровым механизмом реализованы тоже с картриджем. Только внутри картриджа находятся не пластины, в шарик. Разборка этого типа ничем не отличается от описанного выше. Вся разница скрыта внутри колбы. Есть и краны другого типа. В них запорный шар установлен непосредственно в резиновое гнездо. Тут есть некоторые незначительные отличия.

Рычаг крана снимается точно также — сначала снимаете заглушку, потом выкручиваете шестигранником винт. Тянете рычаг вверх, снимаете его. После действия очень простые и похожие на те, что описаны выше:

  • Откручиваем колпачок, желательно руками, так как он обычно из тонкого металла, его легко погнуть.
  • Откручиваем прижимную гайку, под ней находится шайба, ее снимаем тоже.
  • Открылся доступ к шарику. Тянем за шток, вынимаем шар.
  • Под шариком есть два седла, с пружинками чтобы резинки плотнее прижимались   к шарику.

Все, разобрали. Далее уже   ремонт однорычажного смесителя. По идее, проблема с том, что месте контакта шара и седла накопились отложения. Их надо удалить — аккуратно счищаете, протираете.   Могут быть проблемы с пружинками. На них тоже иногда накапливается грязь, но чаще они просто теряют свою упругость.

Третий источник проблем — сам шарик. Вообще то он должен быть сделан из нержавеющей стали, соответственно, его надо только очистить от отложений. В действительности это не всегда так — появились дешевые краны даже с пластиковыми шариками или из дешевого металла. В этом случае может наблюдаться шелушение поверхности или другие подобные неприятности. Такой запорный элемент нормально работать уже не будет. Его надо заменить. С шариком тоже идете в магазин, подбираете замену подходящего размера. Сборка смесителя в обратной последовательности: пружинки с седла, седла не место, на них шарик и т.д. Собирая всю конструкцию, все тщательно центруйте — перекос приведет к быстрому износу и кран снова потечет.

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Самостоятельно ремонтируем однорычажный смеситель

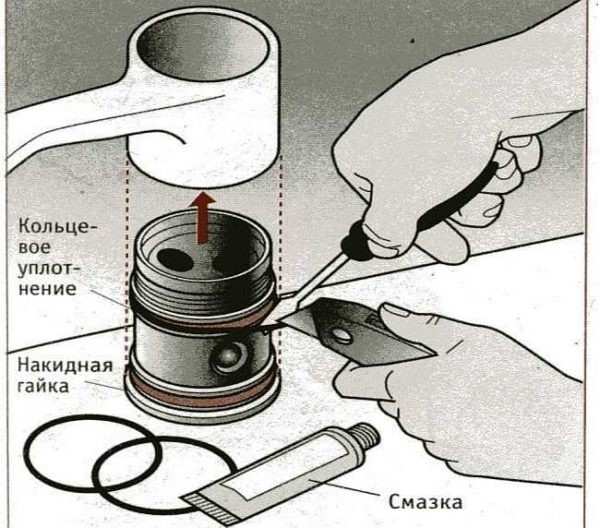

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место.   Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.
