Самодельный квадроцикл: (44 фото) сборки с описанием

Квадроцикл сделанный автором своими руками из мотоцикла ИЖ: 44 фото пошаговой сборки с описанием.

В качестве образца для габаритных размеров автор использовал квадроцикл Ямаха-Гризли 600. На сборку самоделки ушло около 3-х месяцев, затраты составили порядка 4000 р, металлолом достался бесплатно.

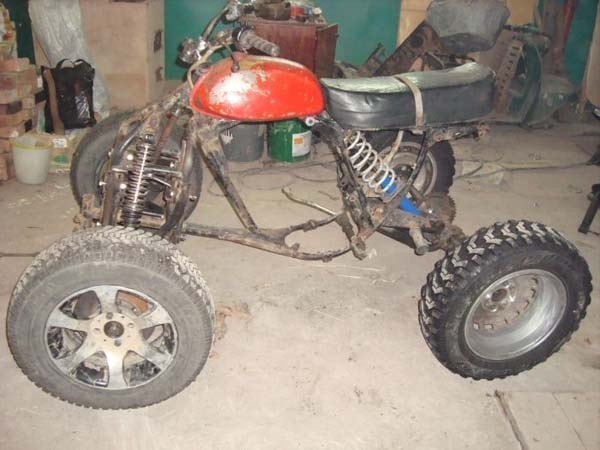

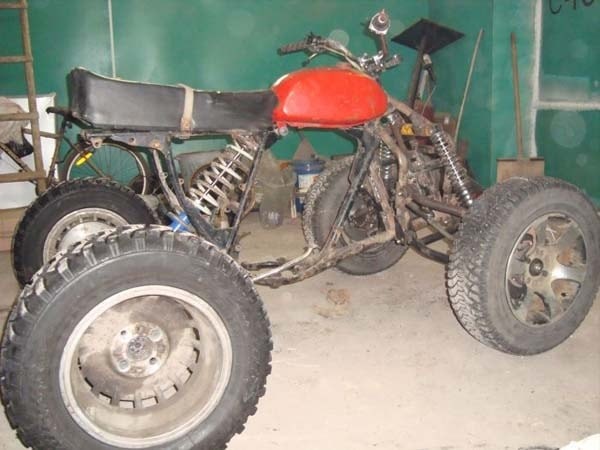

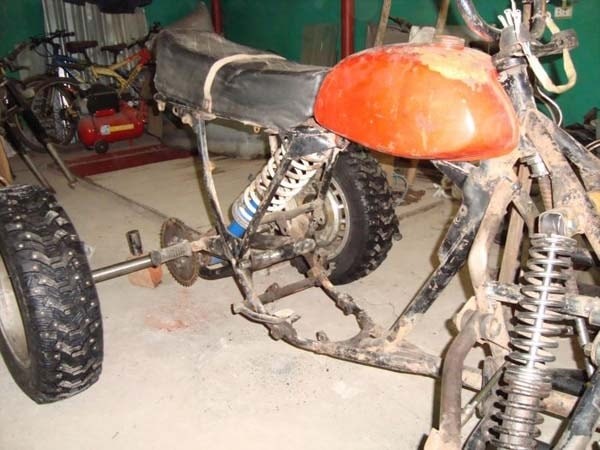

Донором для самоделки послужил мотоцикл ИЖ Планета Спорт.

Самодельный квадроцикл: (44 фото) сборки с описанием

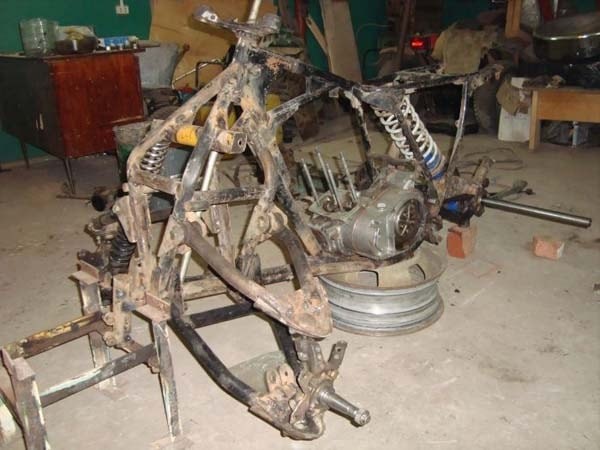

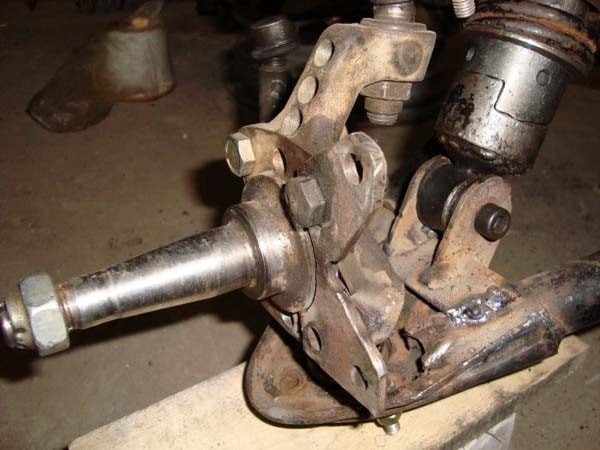

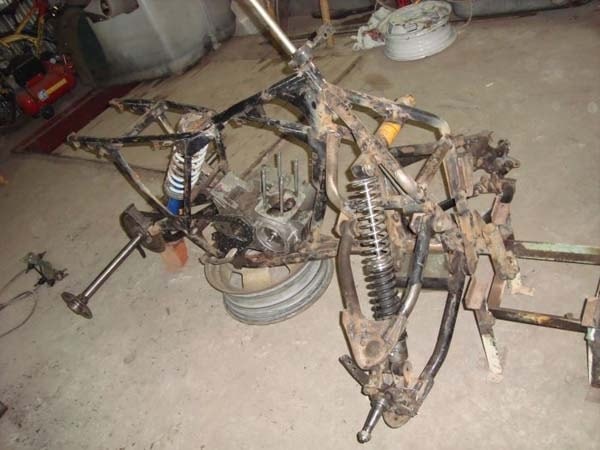

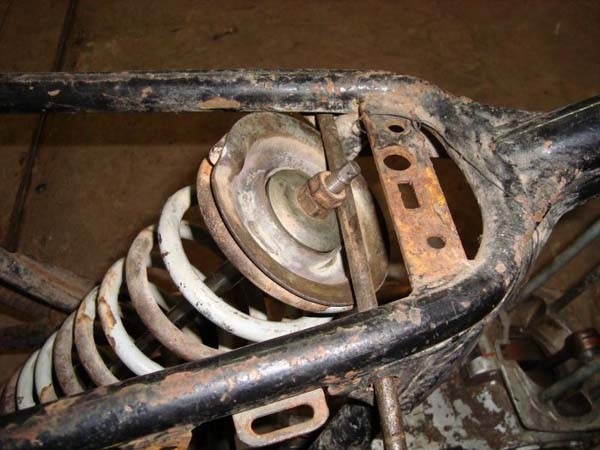

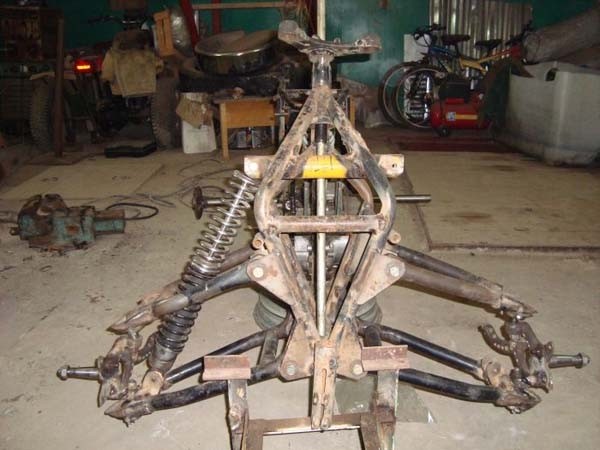

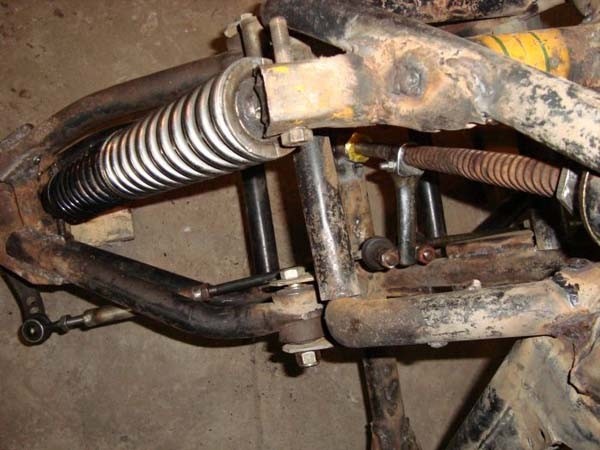

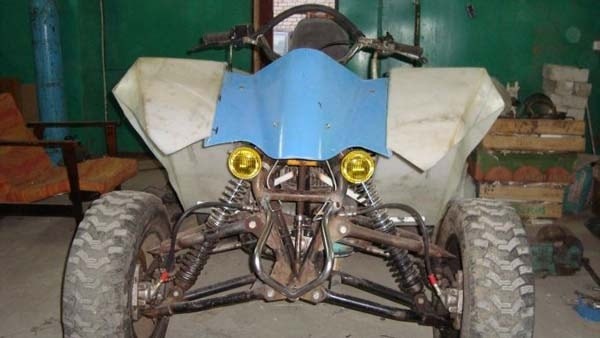

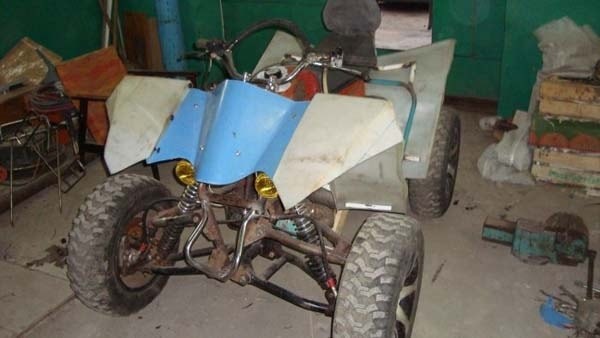

Передняя подвеска сделана из запчастей от ВАЗ «классика». Передние амортизаторы с «Нивы», пружины от «Урал» и «Днепр».

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

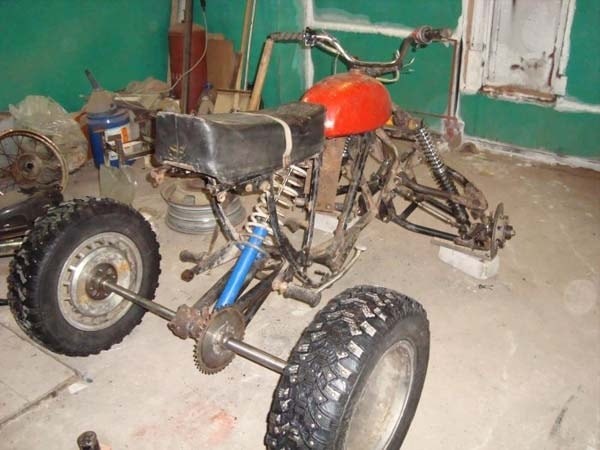

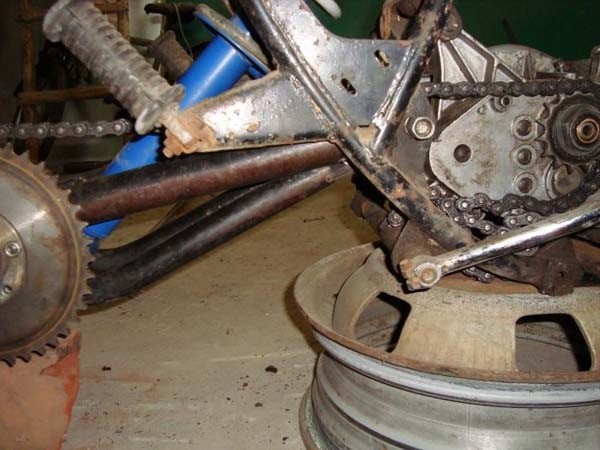

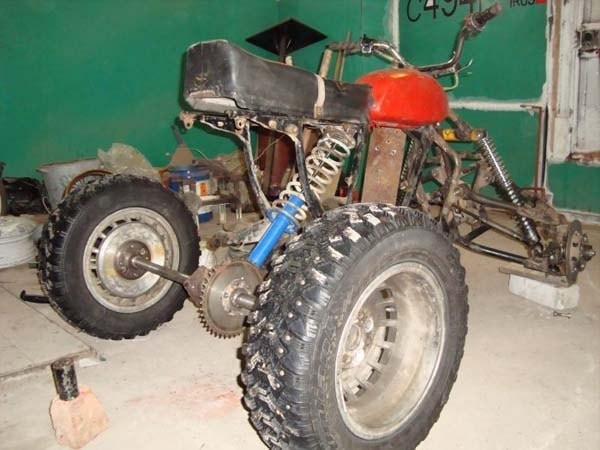

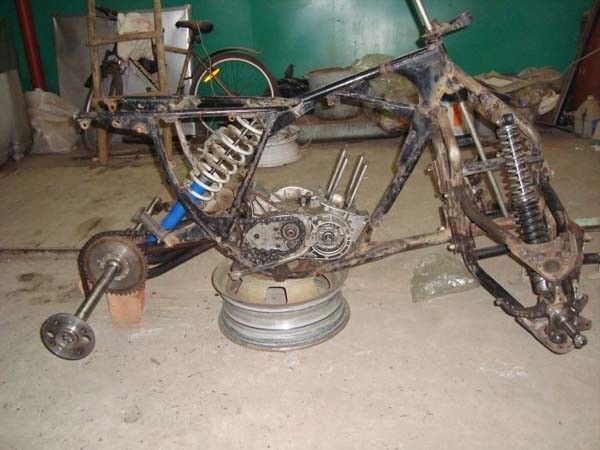

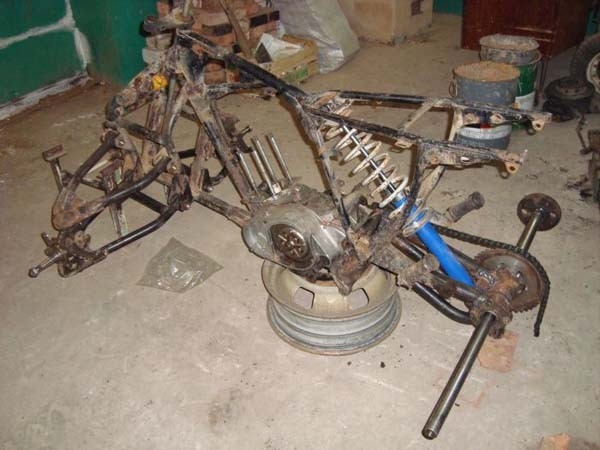

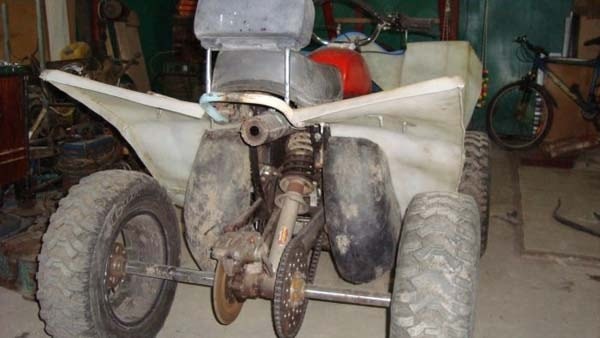

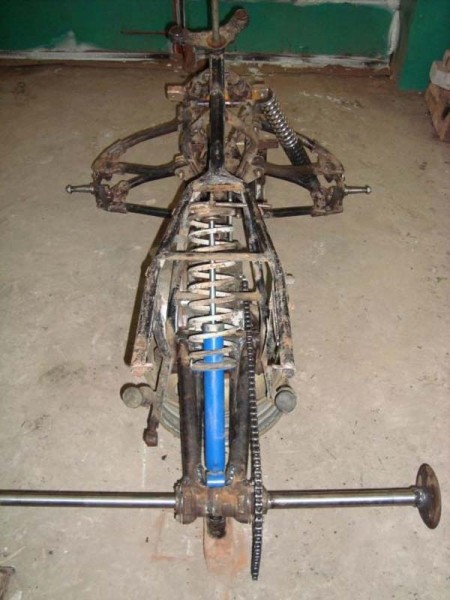

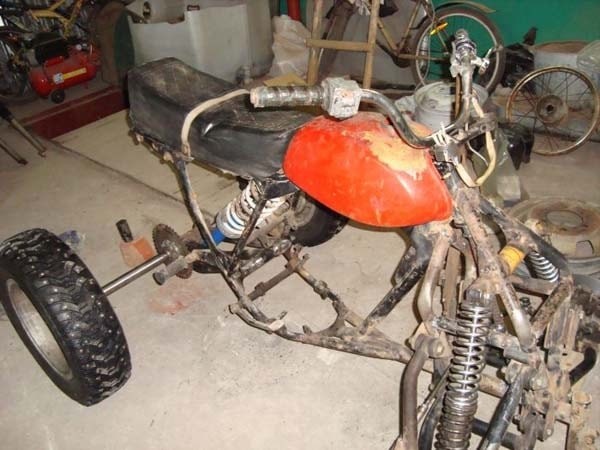

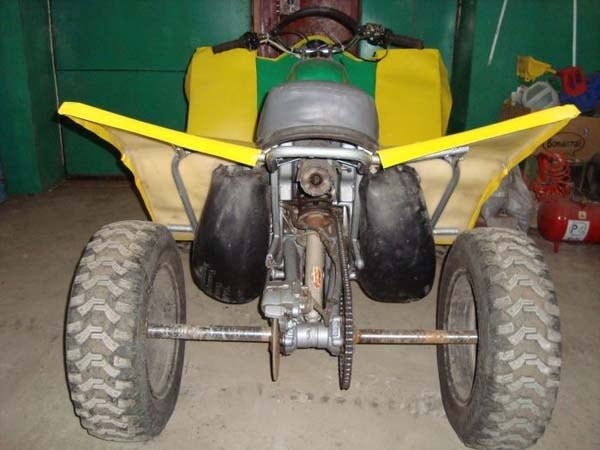

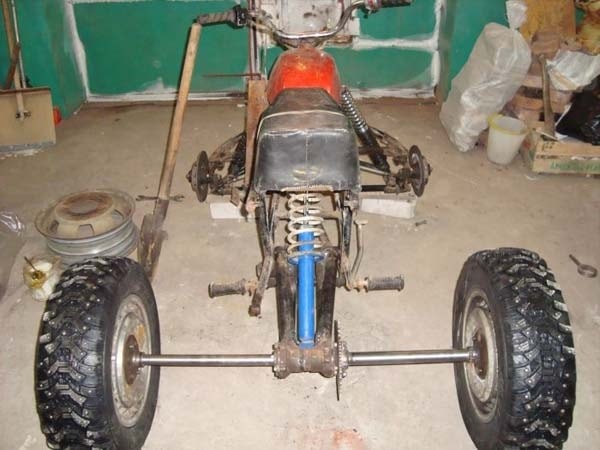

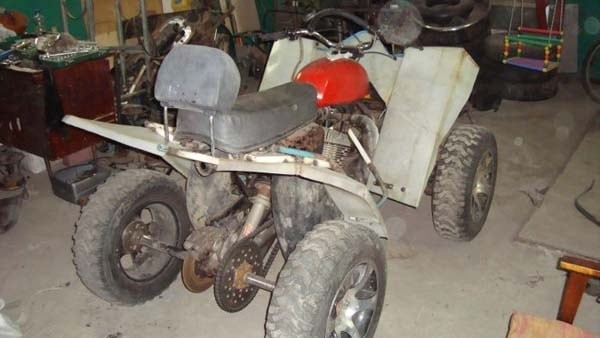

Задняя ось взята от полуоси автомобиля ГАЗ, к ней приварены ступицы задней полуоси от «ВАЗ» и приварен фланец под звёздочку ИЖа. Сама звёздочка закреплена на болты М8.

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием



Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

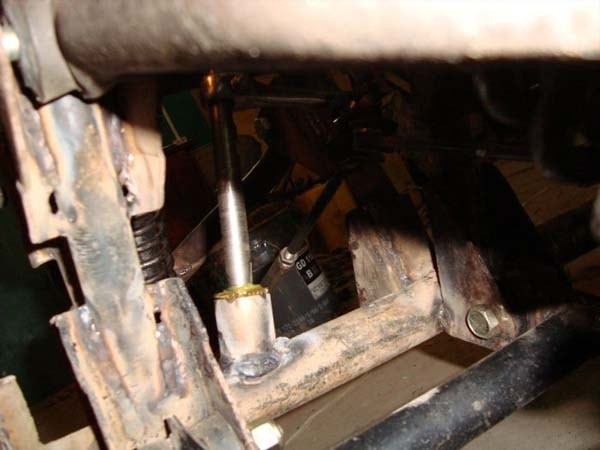

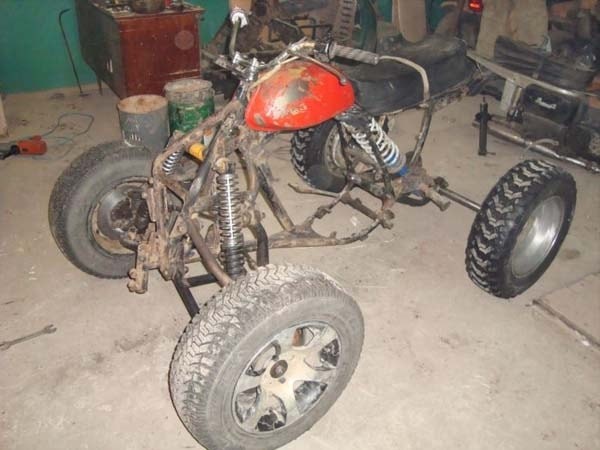

Приварены крепления под передние амортизаторы.

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

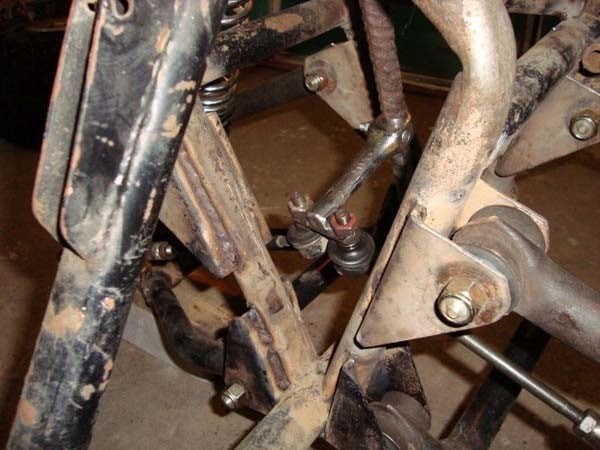

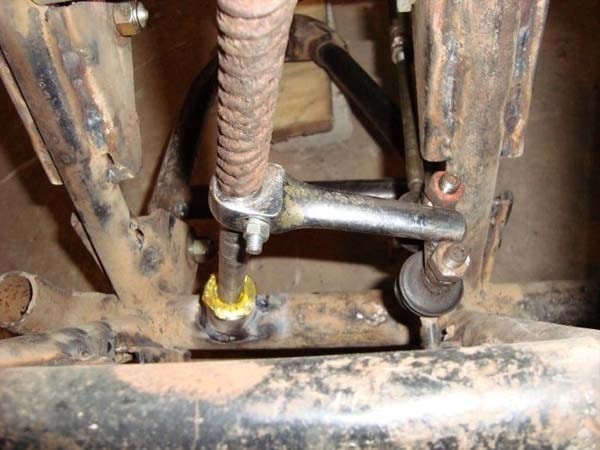

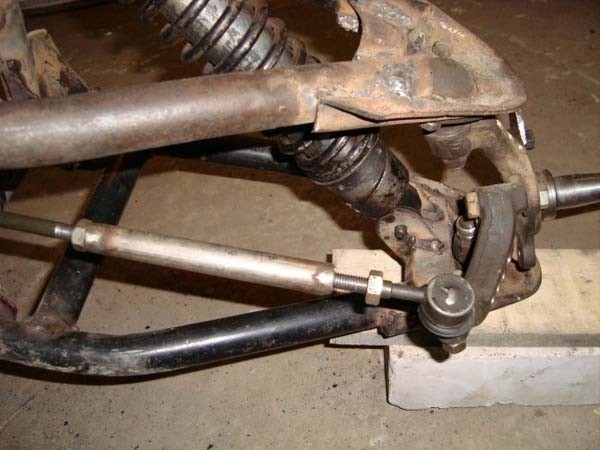

Рулевое собрано из запчастей от старых иномарок.

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Задний тормоз изготовлен из диска и суппорта от ВАЗ 2108.

Самодельный квадроцикл: (44 фото) сборки с описанием

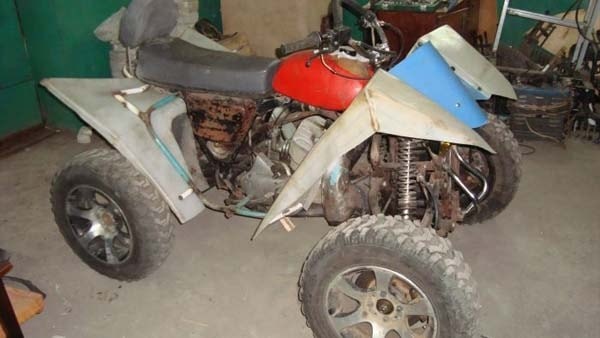

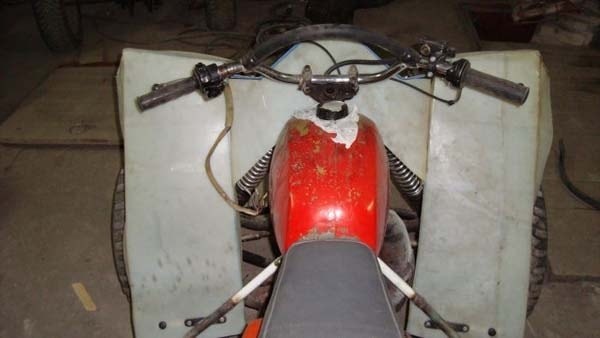

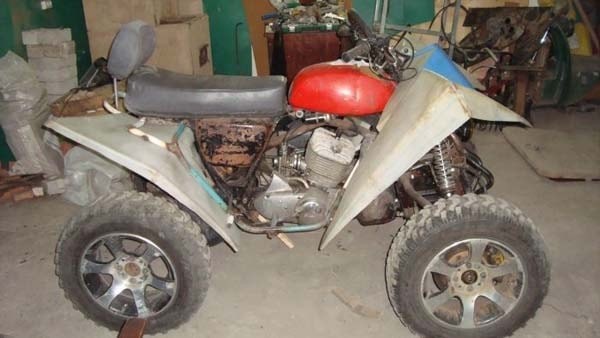

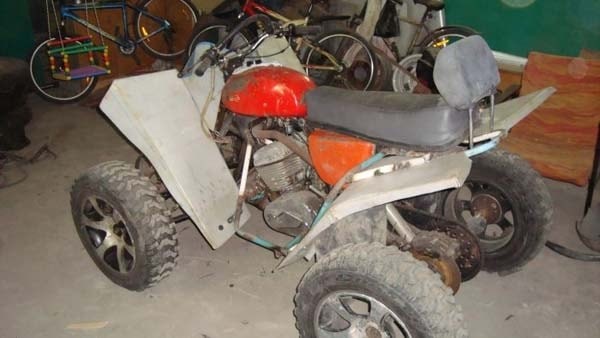

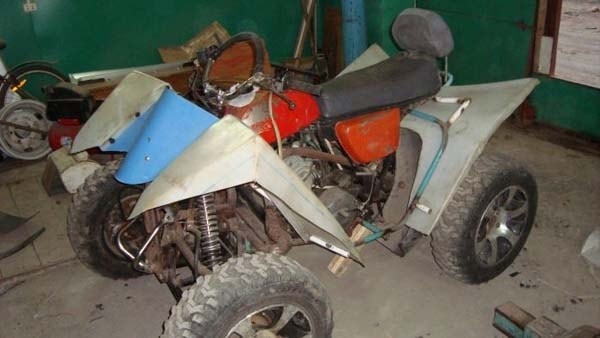

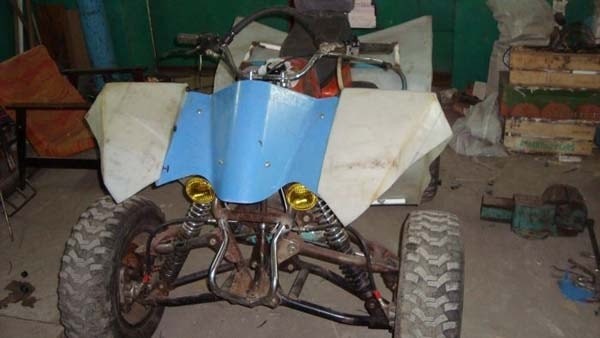

Выхлопная труба выведена под сидением. Из пластика собраны подкрылки для колёс.

Самодельный квадроцикл: (44 фото) сборки с описанием

Двигатель ИЖ-П5 с рабочим объёмом — 346 см3 (22 л.с) был немного доработан, установлено зажигание от скутера и клапан на впуске.

Самодельный квадроцикл: (44 фото) сборки с описанием

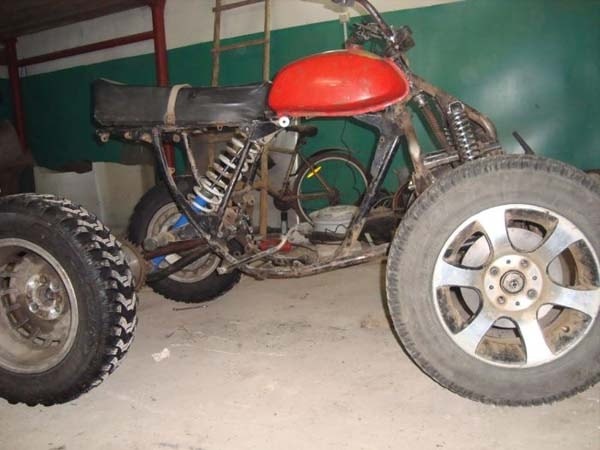

Литые диски также ВАЗовские.

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

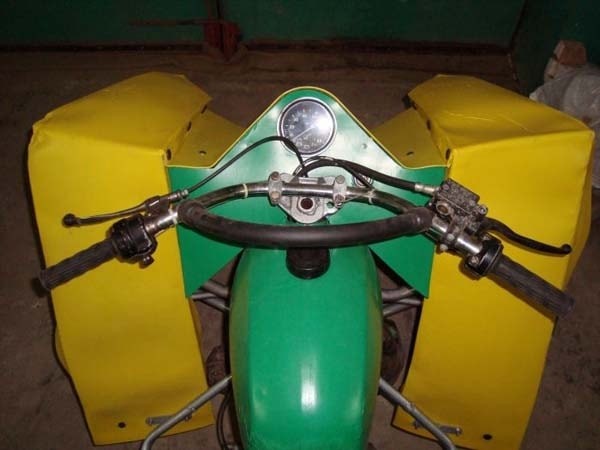

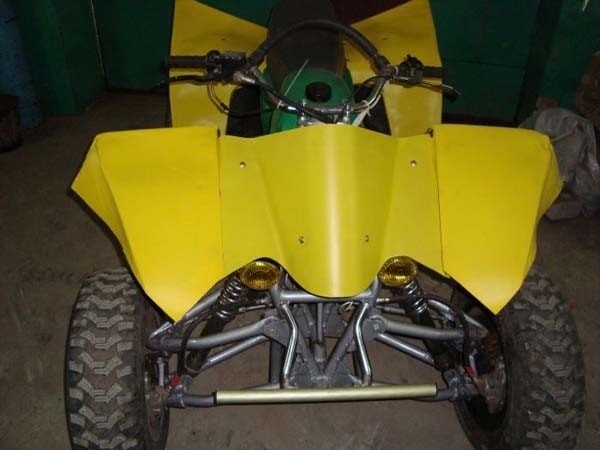

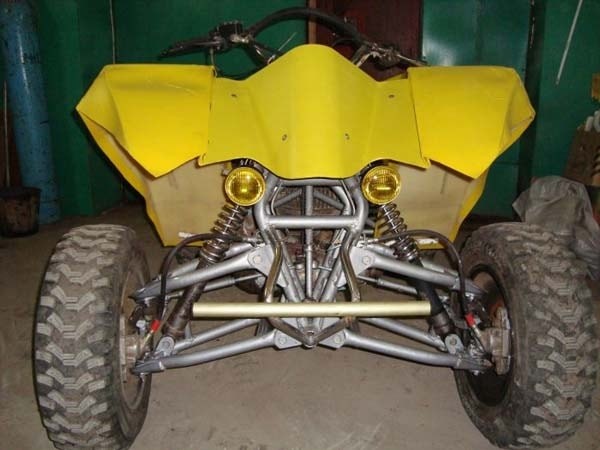

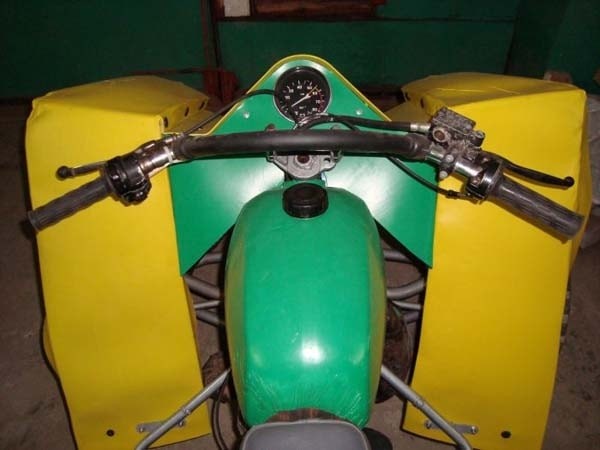

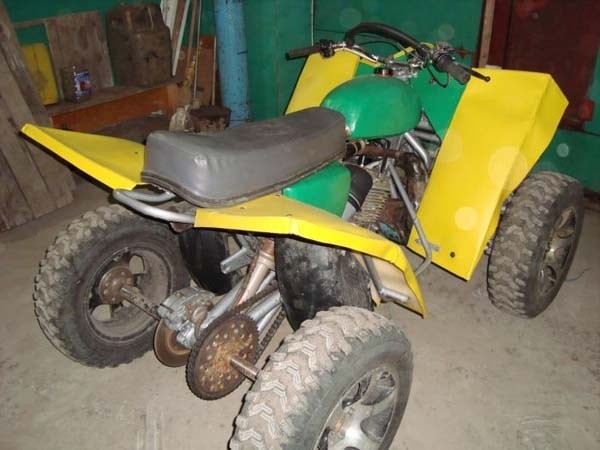

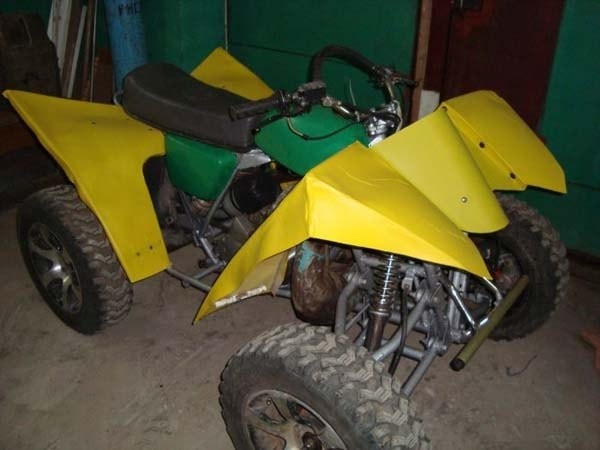

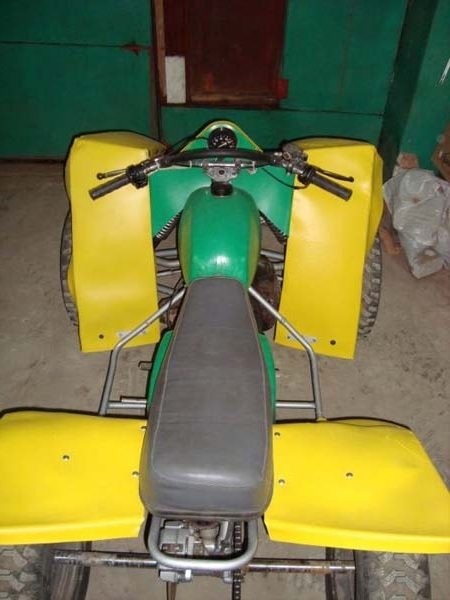

После покраски.

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

Самодельный квадроцикл: (44 фото) сборки с описанием

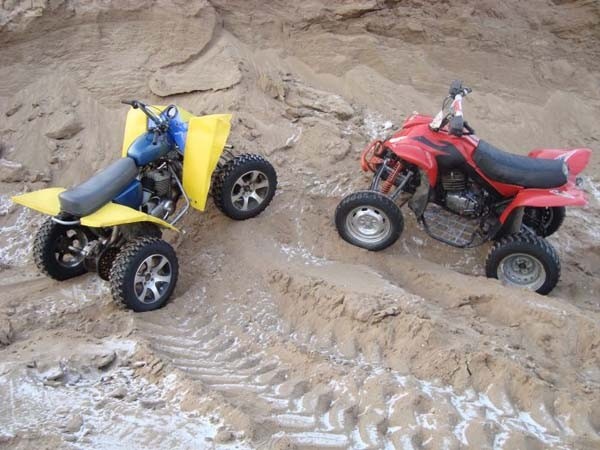

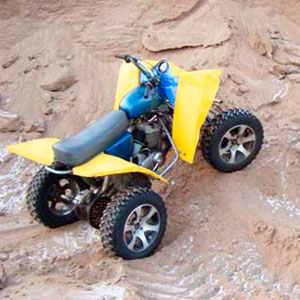

В результате у автора получился резвый и устойчивый к переворотам самодельный квадроцикл, следует учесть, что сделан он практически из металлолома.

Самодельный квадроцикл: (44 фото) сборки с описанием
