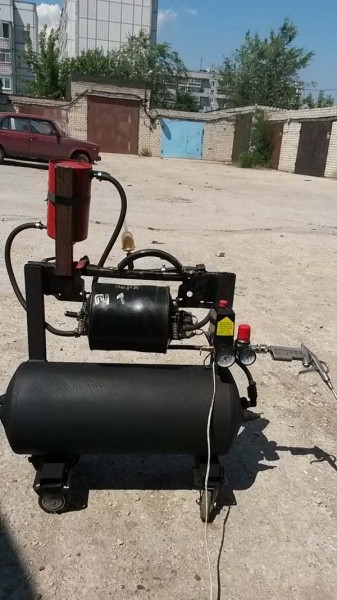

Самодельный компрессор из холодильника и камазовского ресивера
Всем привет! Вот хочу показать свой самодельный компрессор для подкачки шин, продувки форсунок, также использую его для печки горелки «Бабингтона» (это печь на отработанном масле с подачей воздуха).
Для подачи воздуха использовал компрессор от холодильника, камазовский ресивер, реле давления, автоматику, чтоб можно было использовать многофункционально — качать, продувать.

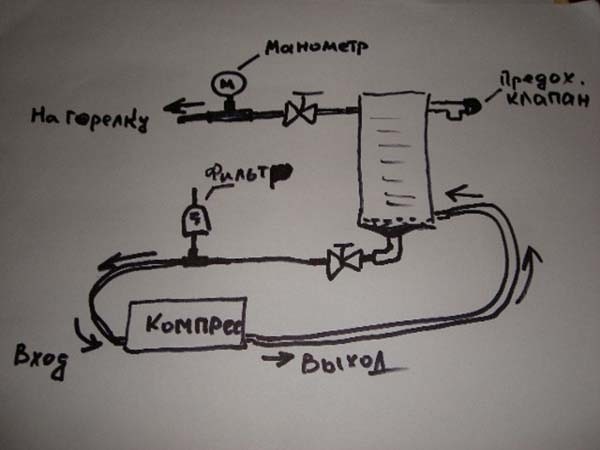

На рисунке показана схема самодельного компрессора.
Перед тем как запустить компрессор в работу, я слил старое масло и залил автомобильное масло синтетику 5W40. В компрессоре залито 150 грамм масла, раз в год меняю масло т.к присутствует конденсат за определенное время работы.
Масло основное находится в компрессоре, при работе на выходе, масло с воздухом поступает в красный маслоотделитель, отбивается и остается в маслоотделителе, а чистый воздух поступает на потребитель.
В красном ресивере находится металлическая кухонная мочалка, масло отбивается об мочалку внутри, на дне в ресивере скапливается масло, чистый воздух поступает к потребителю, масло скопившееся в ресивере поступает обратно в компрессор, внизу ресивера стоит спускной вентиль.
Самодельный компрессор выдаёт давление на 8 атм, нижнее на 6 атм.
Рекомендуем посмотреть видео, где показан компрессор в работе.
Автор самоделки: Дмитрий Проценко.
