Самодельный «булерьян» с водяным контуром (40 фото)

0 11

Самодельный «булерьян» с водяным контуром (40 фото)

Самоделка печь по типу «булерян» с водяным контуром и воздушным теплообменником: подробный фото отчёт пошагового изготовления печи.

Приветствую! Уже довольно давно, хотел поставить в гараже, нормальную печку. Покупать не хотел, цена вопроса не устраивала. Был интерес сделать самому.

Долго думал какого типа сделать печь, было несколько вариантов. В итоге, решил сделать типа «булерьян» с водяным контуром, чтобы можно было ещё и батареи в гараже поставить.
Делал печь, на глаз, без всяких чертежей, все размеры брал произвольные в основном они зависели от материла который были в гараже.
Процесс изготовления самодельной печи «булерьян» представлен на этих фото:

Самодельный «булерьян» с водяным контуром (40 фото)

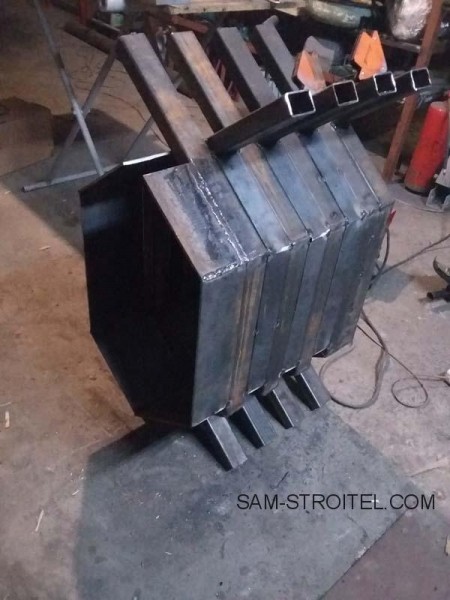

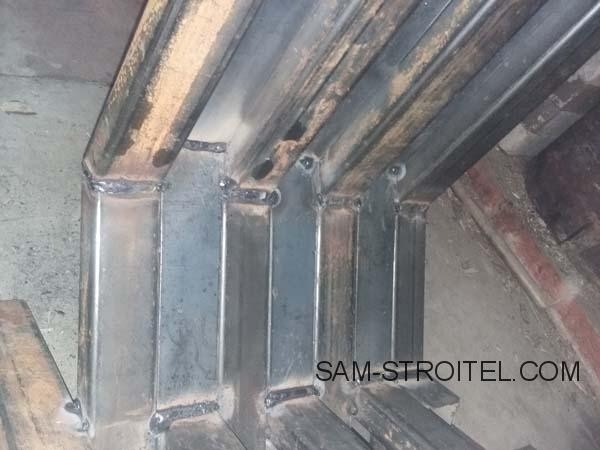

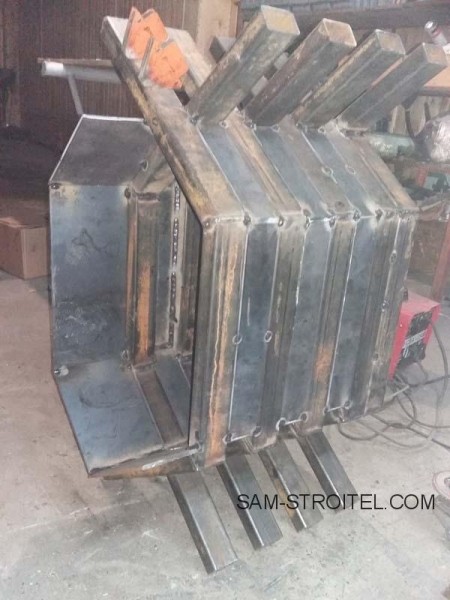

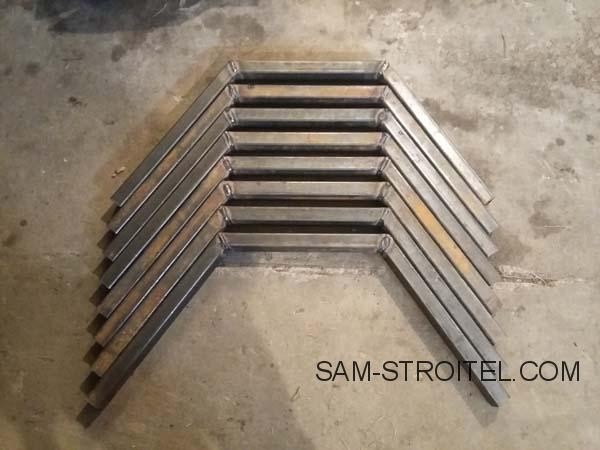

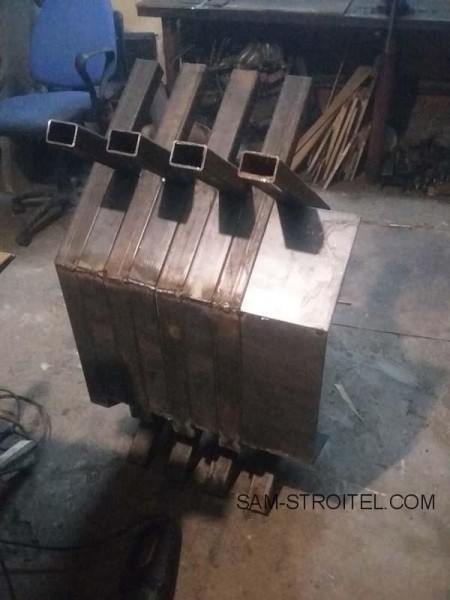

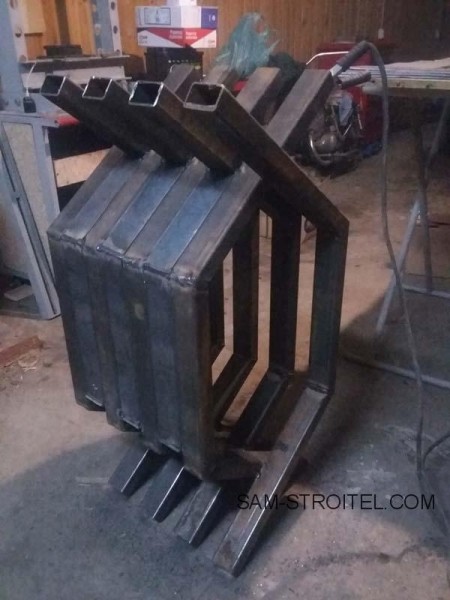

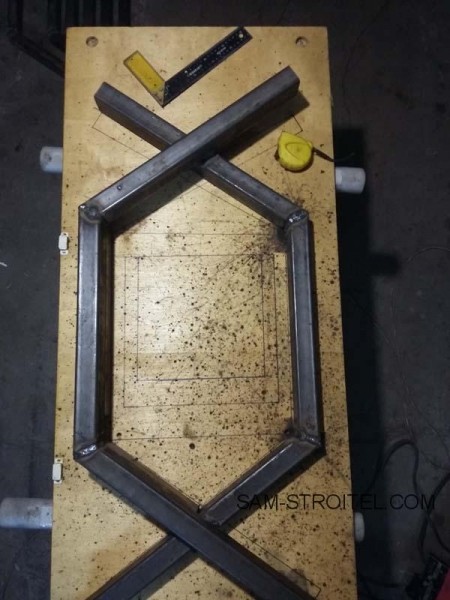

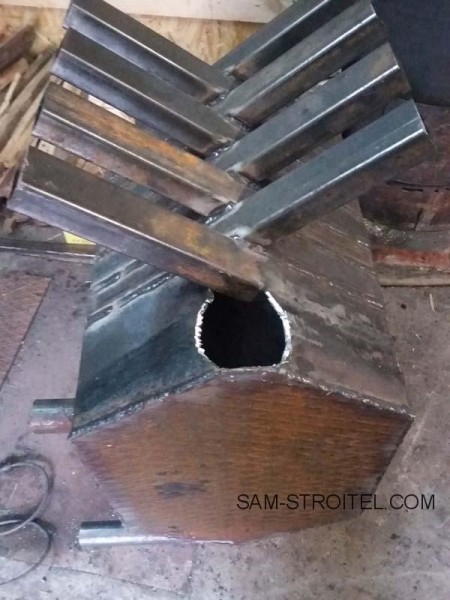

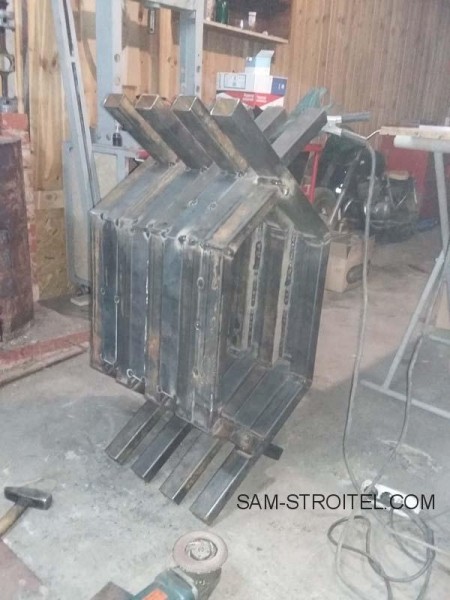

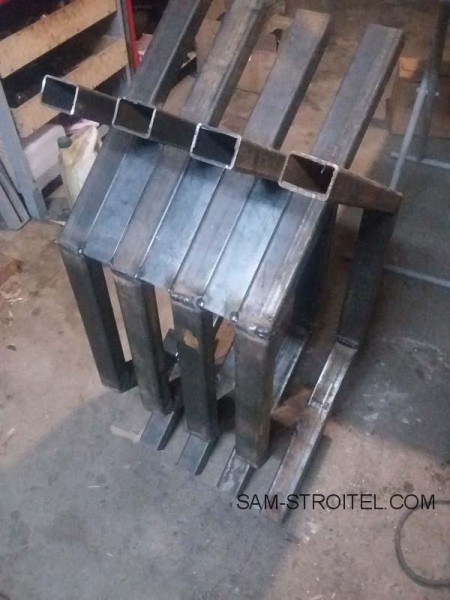

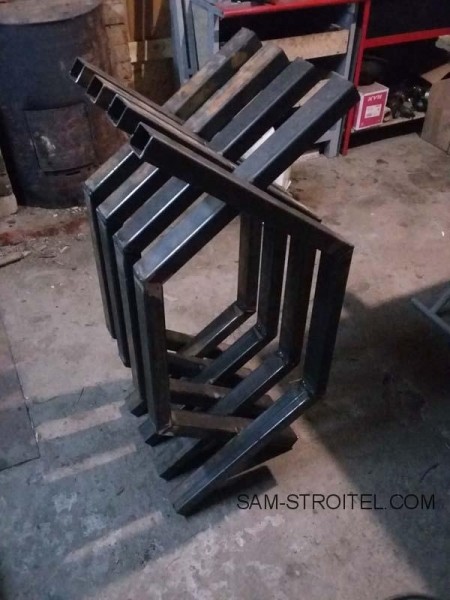

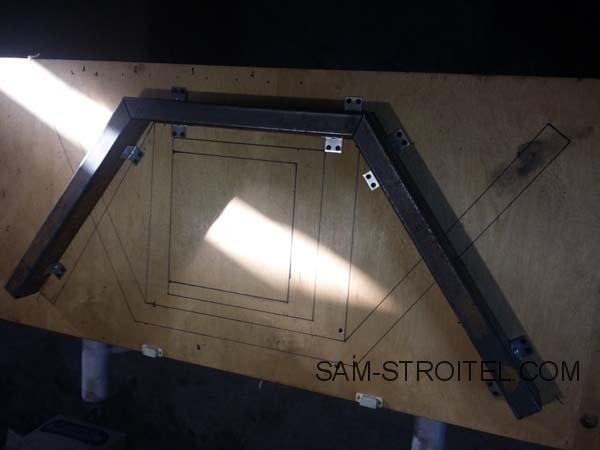

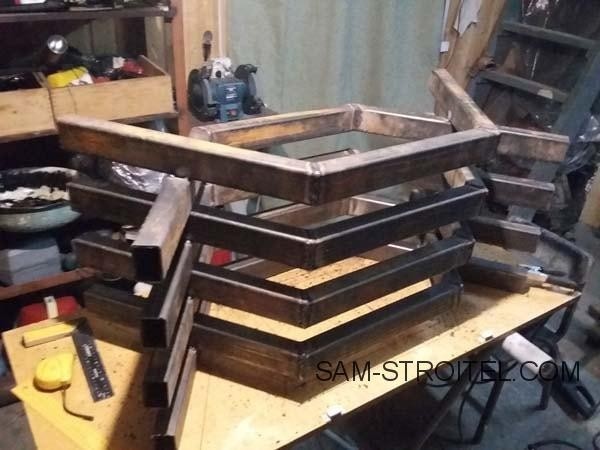

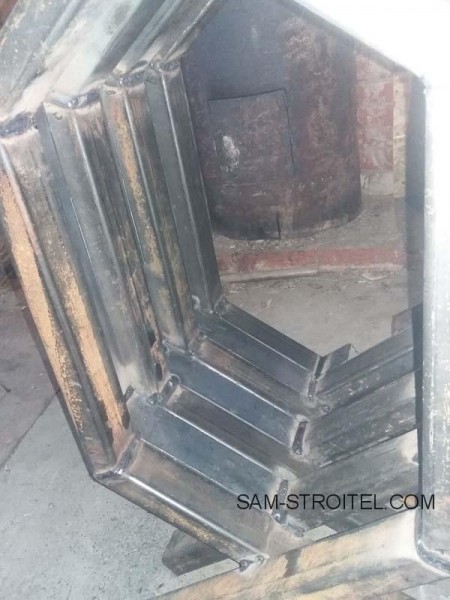

Воздушные теплообменники сделаны из профильной трубы.

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

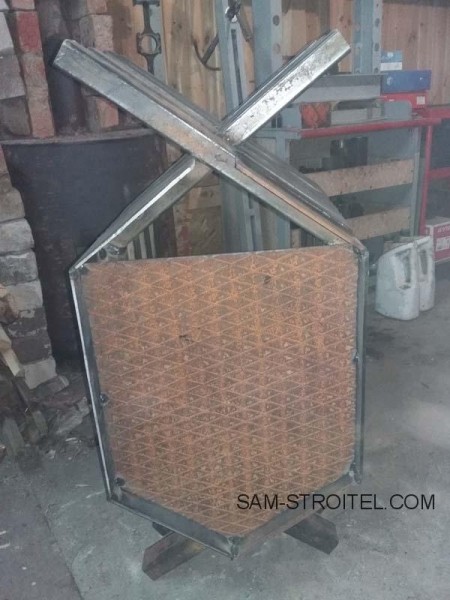

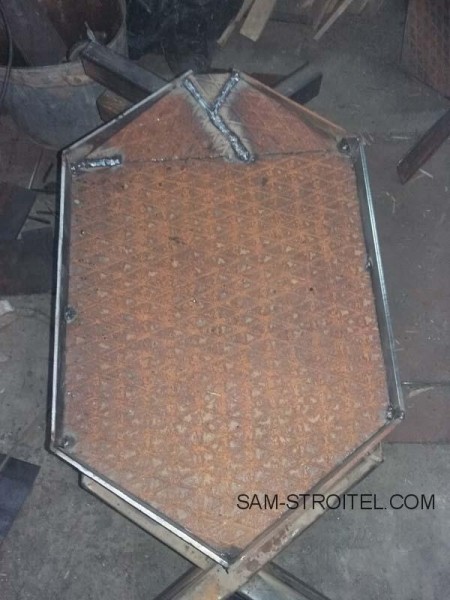

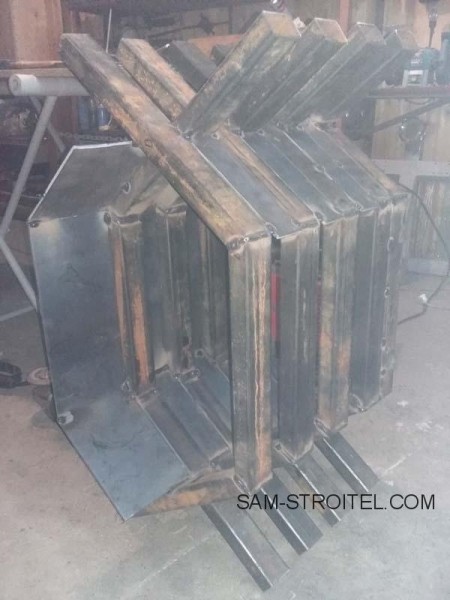

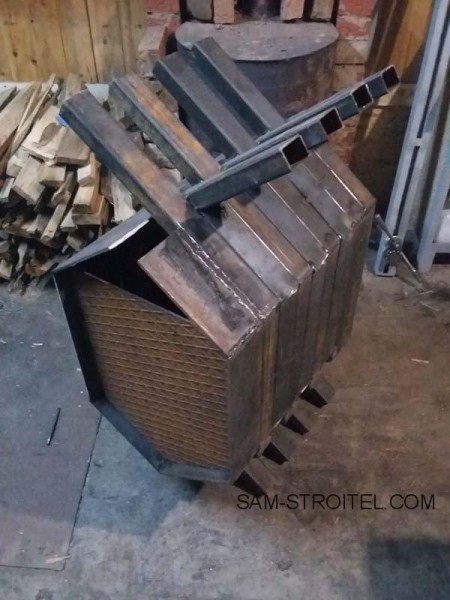

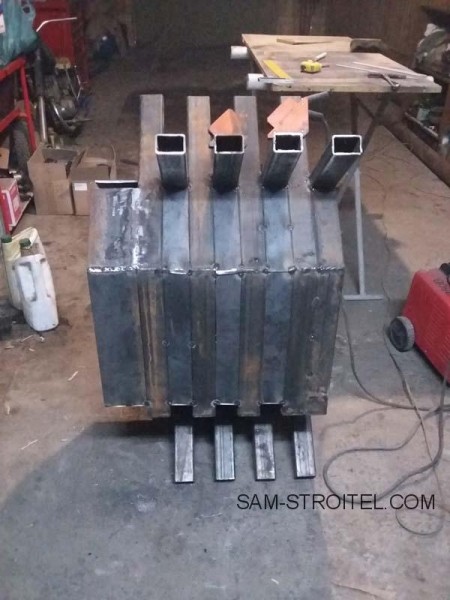

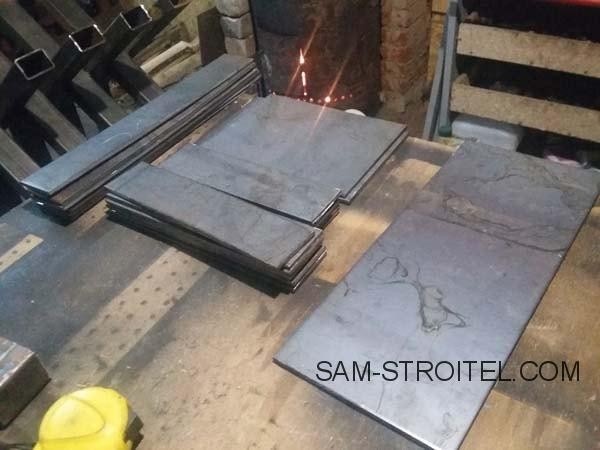

Сварочные работы: изготовление стенок печки.

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

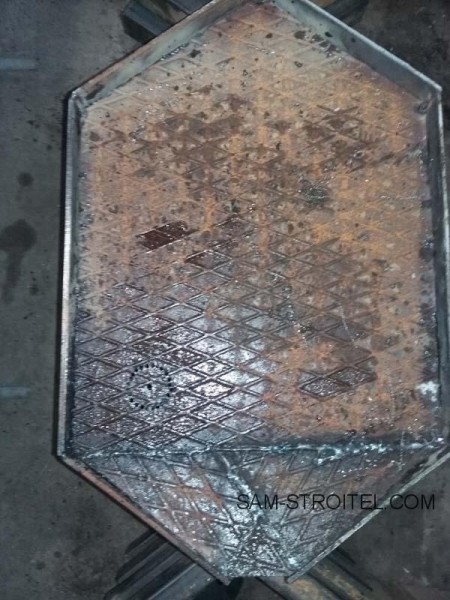

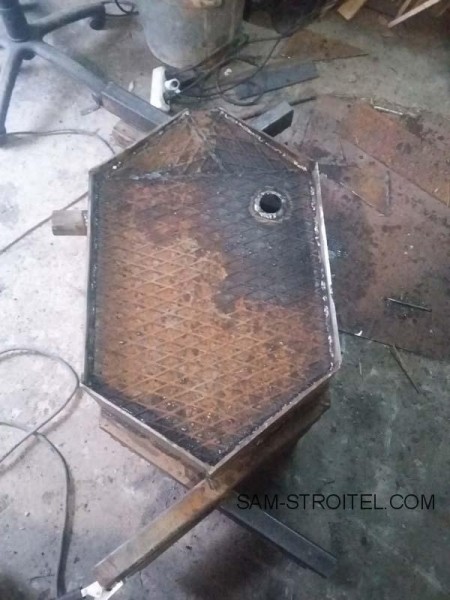

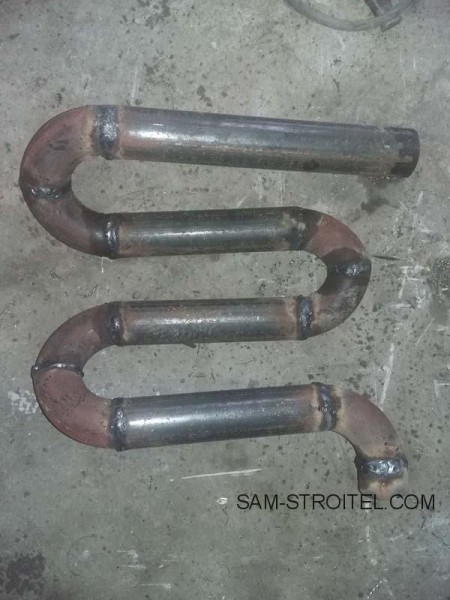

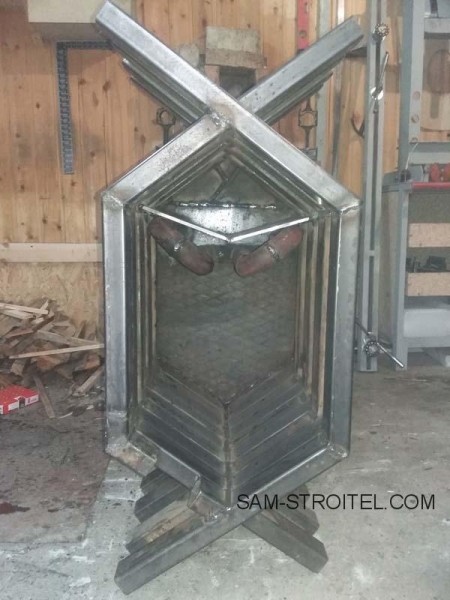

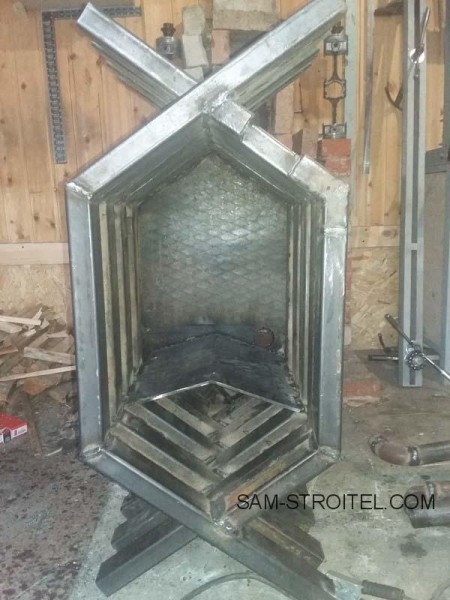

Рубашка жидкостного теплообменника.

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

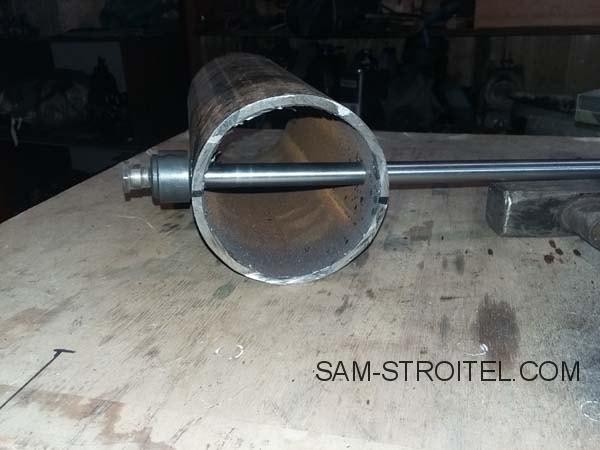

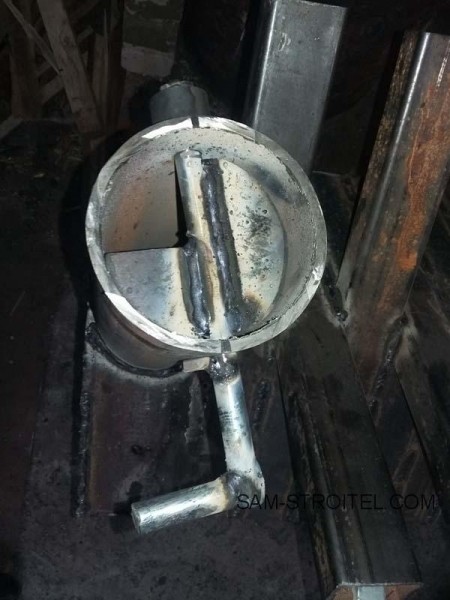

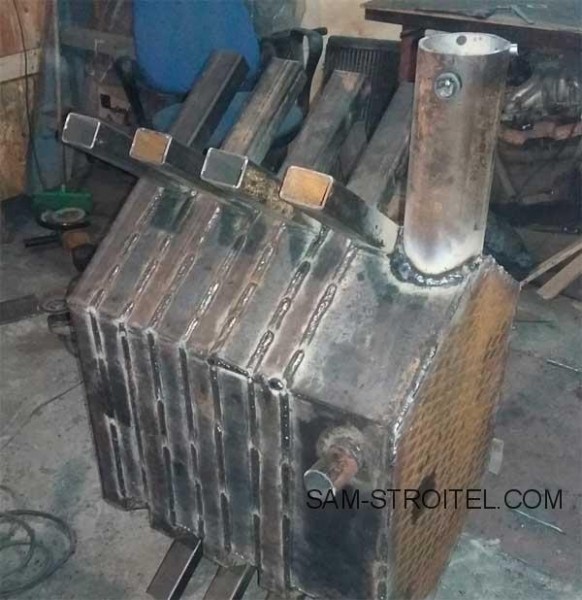

Задвижка дымохода.

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

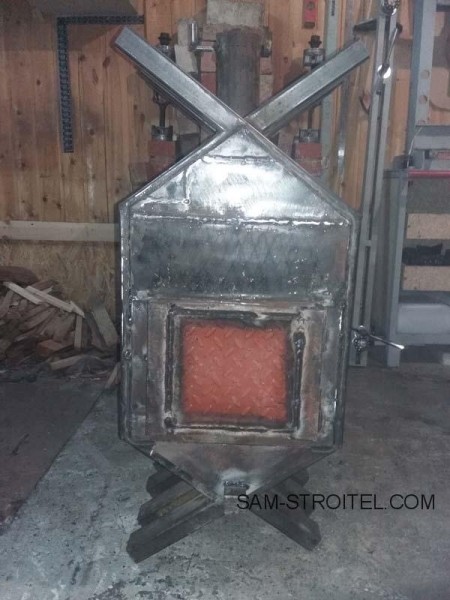

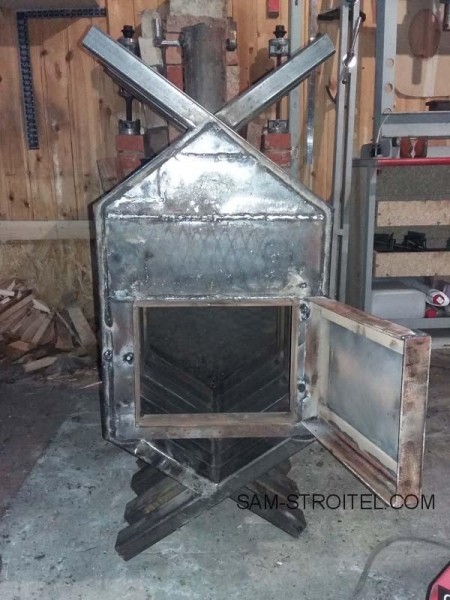

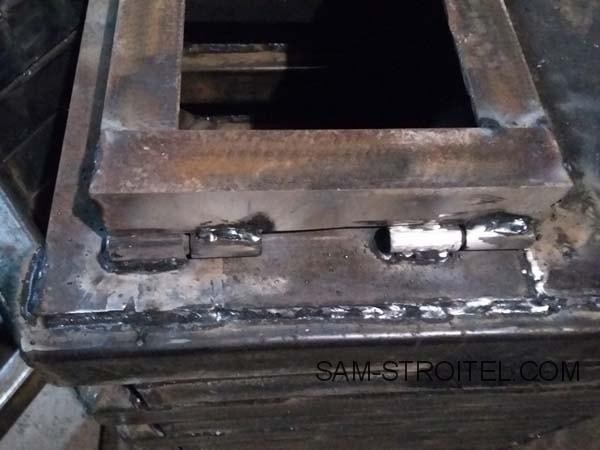

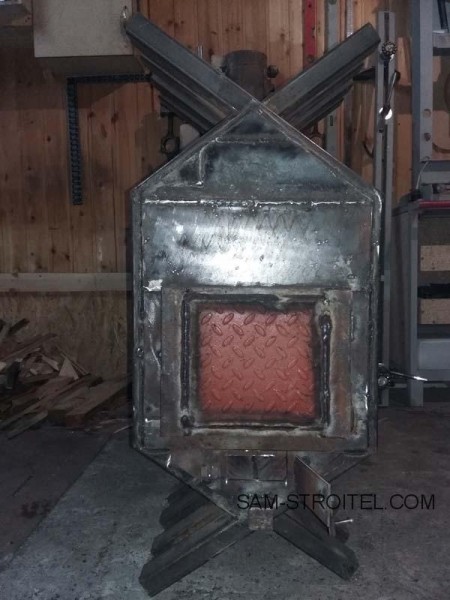

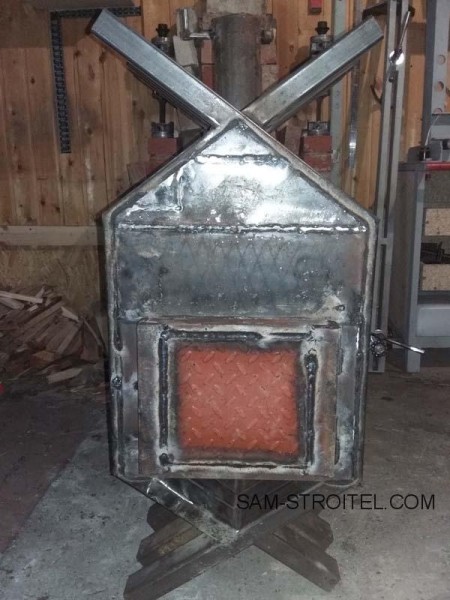

Дверца топки.

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

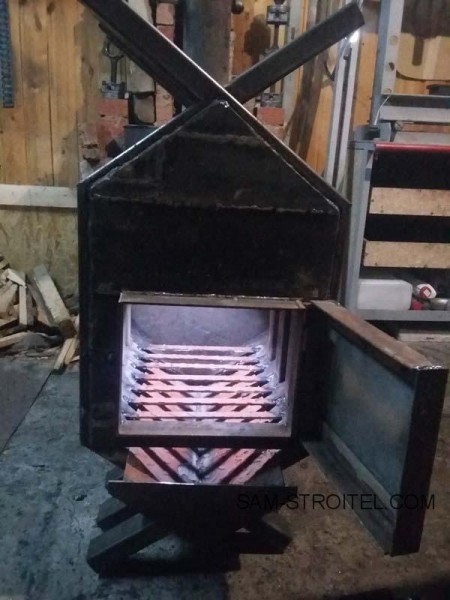

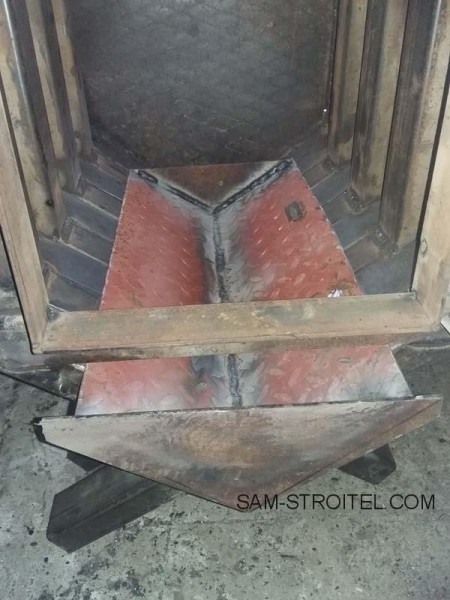

Колосники.

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

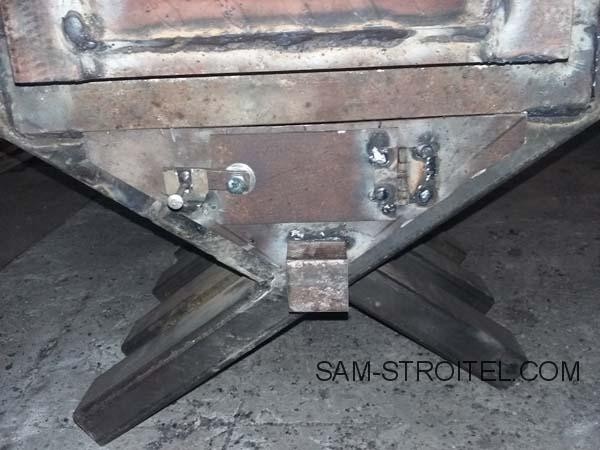

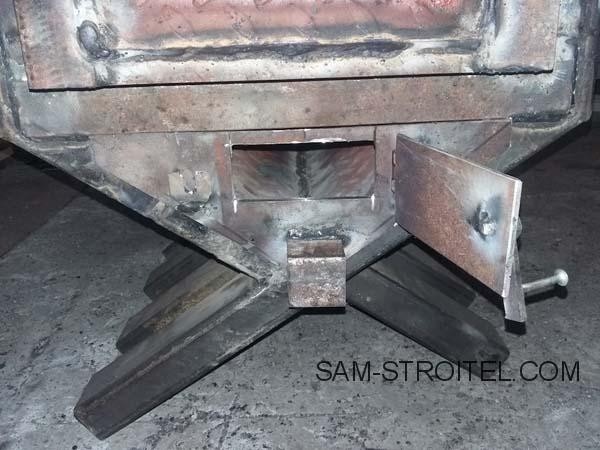

Также сделана дверца зольника.

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

Самодельный «булерьян» с водяным контуром (40 фото)

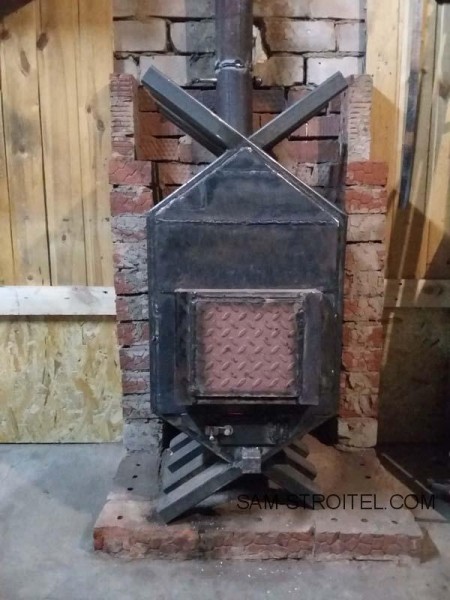

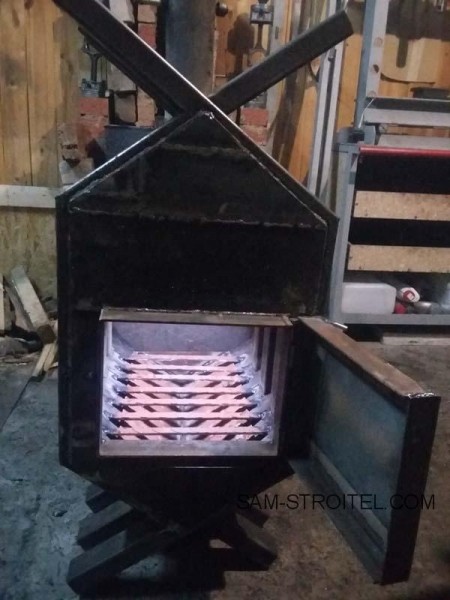

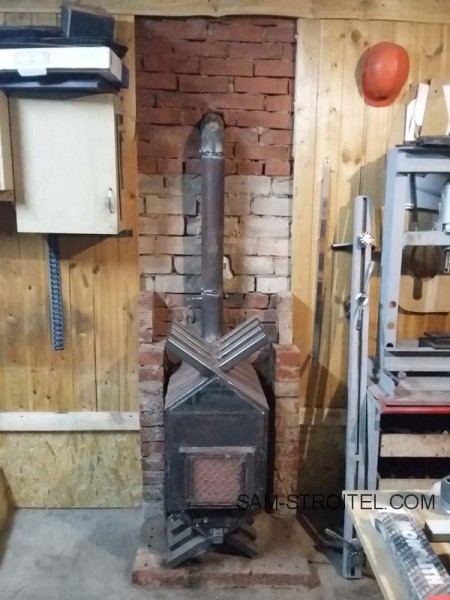

Подведу итог, проделанной работы. Печкой очень доволен, получилась очень хорошей и эффективной. Одной топки хватает надолго. И греть начинает через 10 минут. Когда разгорается, дроссель и все дверцы закрываешь, получается печь долгого горения.
У меня гараж размером 11 х 4 х 2.5 мм, через полчаса, уже тепло, работать комфортно при температуре -15 на улице.
Водяной контур ещё не подключал, в перспективе в гараже будут установлены радиаторы отопления.
Автор самоделки: Айрат.
