Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензиновый генератор: подробное описание изготовления, а также фото и видео испытаний.

Всем привет! В этот раз, мы рассмотрим довольно интересную самоделку — бензиновый генератор. Такой генератор можно использовать на даче, в деревне, на природе. Эта самоделка позволит сделать резервное освещение, подзарядить телефон, ноутбук, видеокамеру и прочую технику.

Для изготовления бензогенератора, автор использовал бензиновый четырехтактный двигатель от мотокосы, а также мотор-колесо от сломанного гироскутера. К генератору можно подключить повышающий инвертор напряжения 220В.

Материалы:

  • — двигатель от триммера (здесь использован 4-х тактный);
  • — мотор-колесо от гироскутера;
  • — цепь и звёзды от мопеда;
  • — профильная труба;
  • — металлическая пластина;
  • — винты, гайки;
  • — провода.

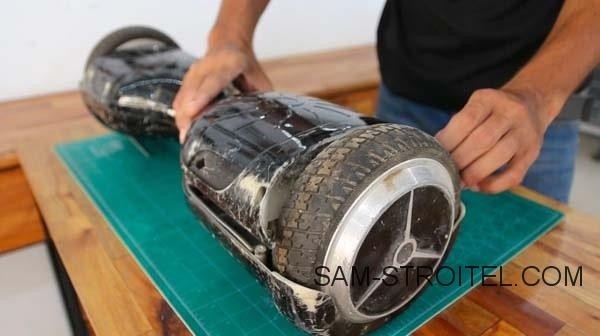

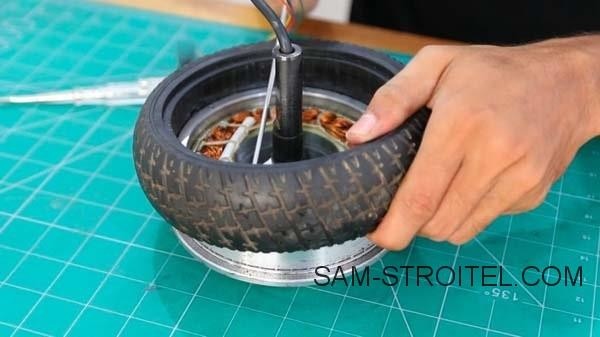

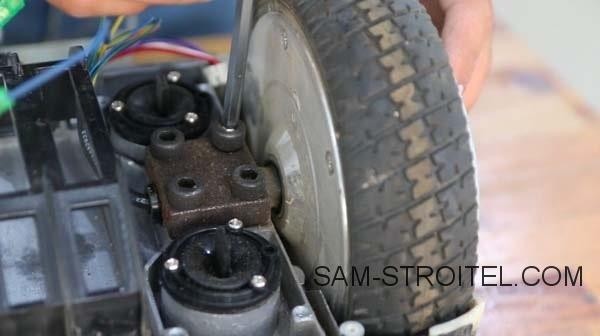

Сначала подготовим электрический генератор, автор использовал электромотор-колесо от гироскутера, такой электродвигатель может работать в режиме генератора. Разбираем старый гироскутер и снимаем с него колесо.

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

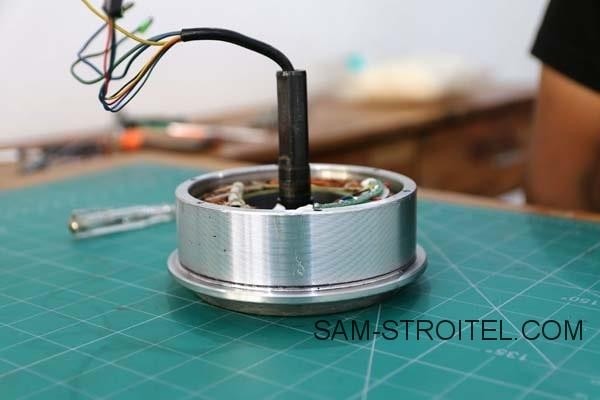

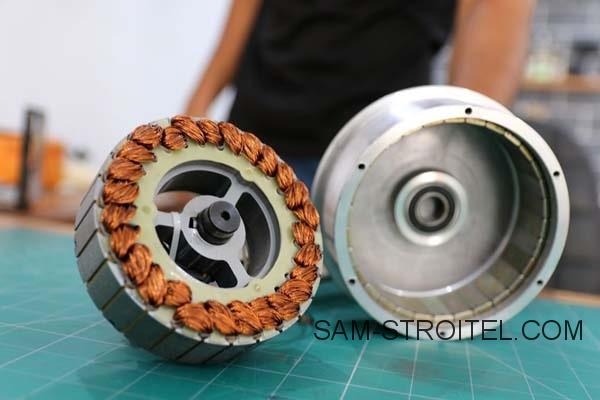

Вот такой электродвигатель, мы будем использовать в качестве генератора.

Самодельный бензогенератор из мотор-колеса и триммера

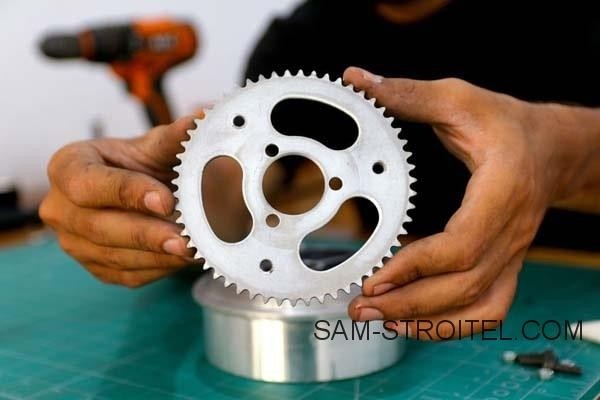

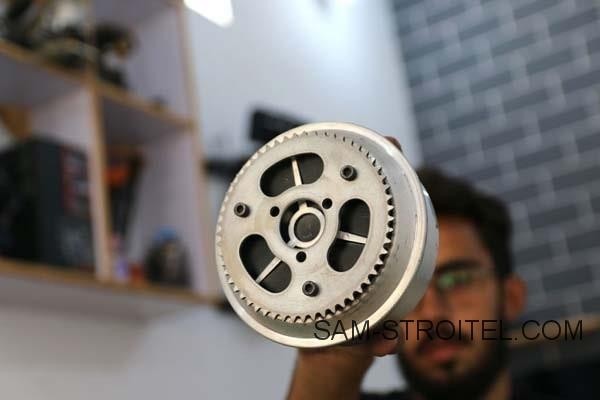

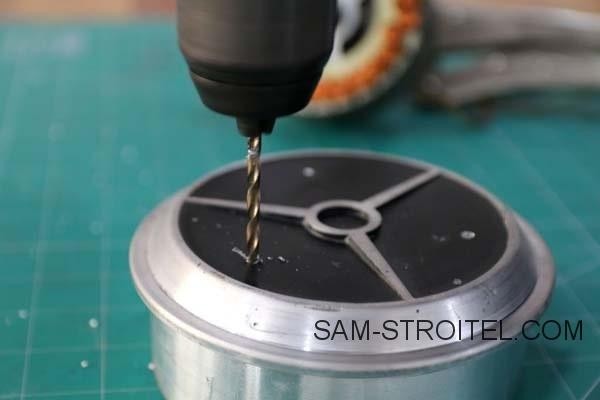

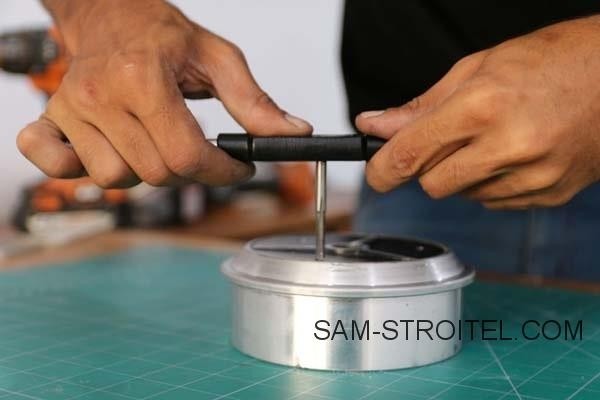

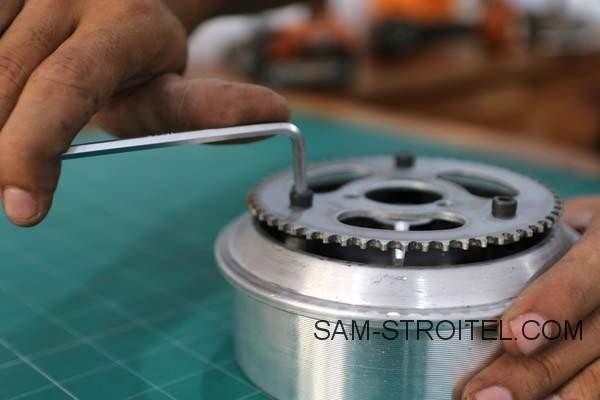

К ротору двигателя, нужно прикрепить звезду для цепной передачи. Автор использовал звезду на 55 зубов. Также вместо цепной передачи, можно установить ременную, понадобится пара шкивов и ремень.

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера



Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

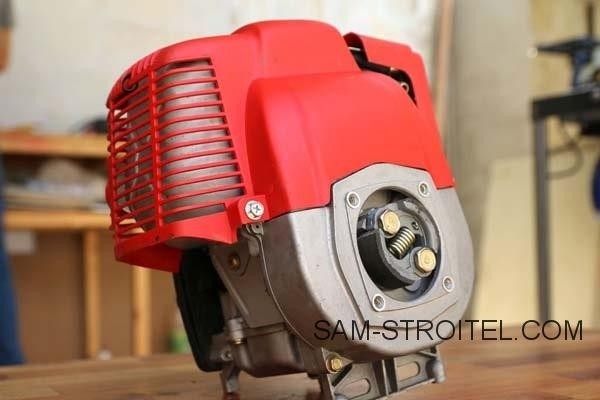

Далее подготовим двигатель от триммера, в нашем случае он четырехтактный. Питать такой мотор можно чистым бензином, без масла, масло находится в картере. Четырёхтактные ДВС, имеют более высокий КПД, они экономичнее, чем двухтактные, а также не образуют так много дыма.

Самодельный бензогенератор из мотор-колеса и триммера

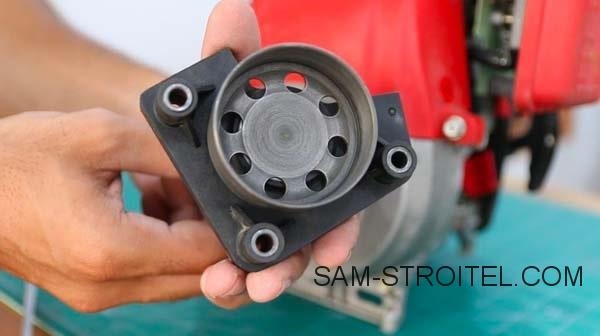

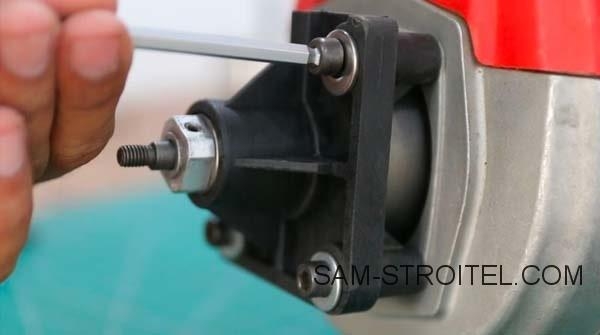

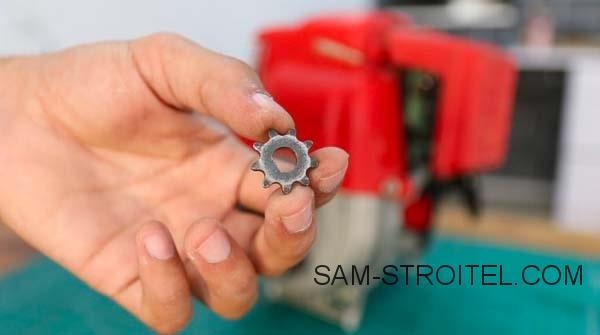

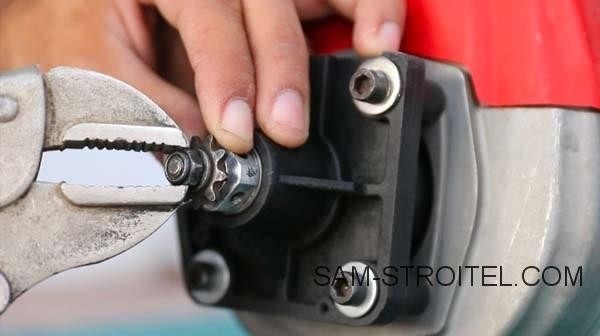

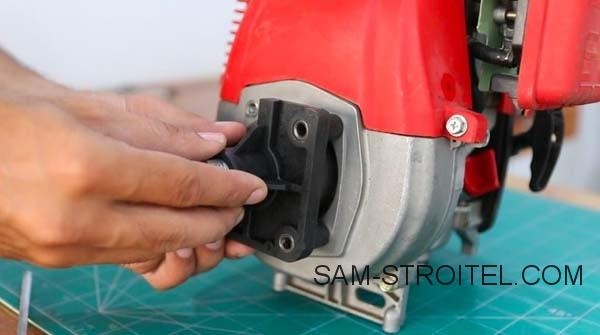

На вал триммера устанавливается звездочка маленького диаметра, в итоге снижаются огромные обороты бензинового двигателя, и увеличивается крутящий момент на генераторе. Звездочка включается при помощи центробежного сцепления.

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

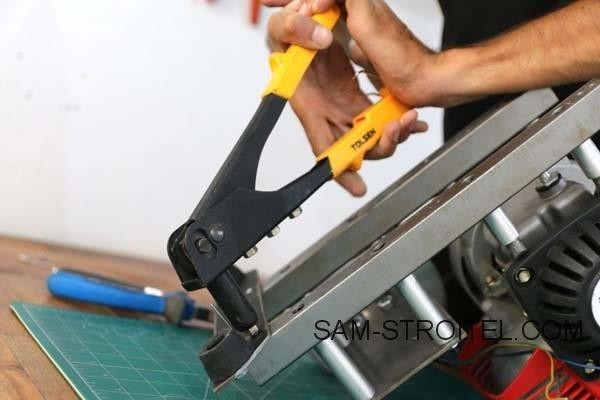

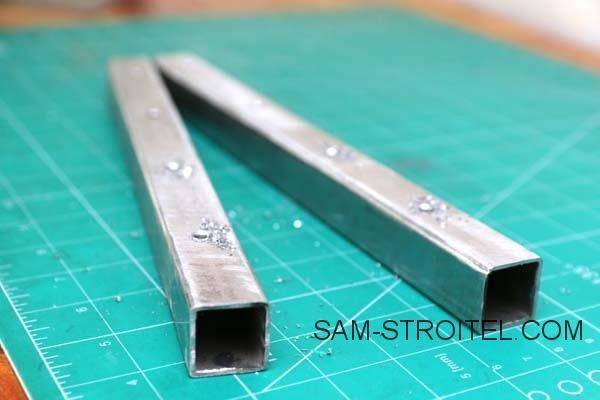

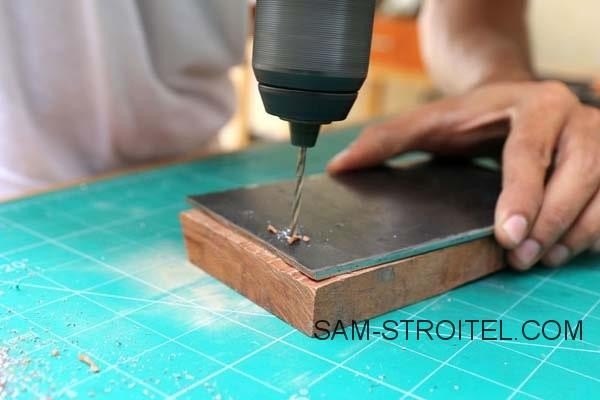

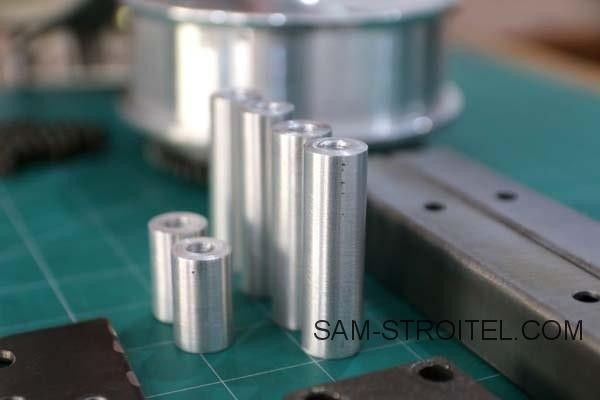

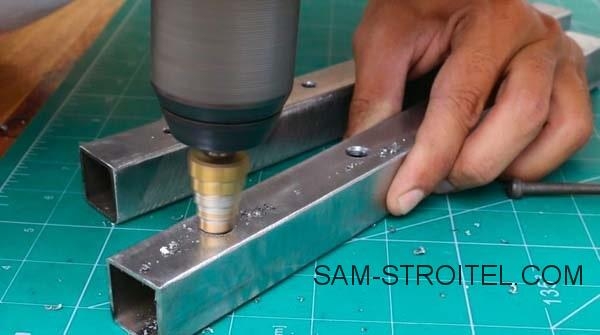

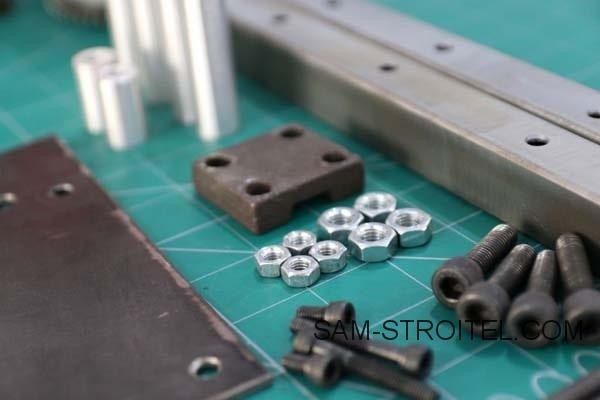

Из профильных труб изготовим раму, на которой установим все составляющие.

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

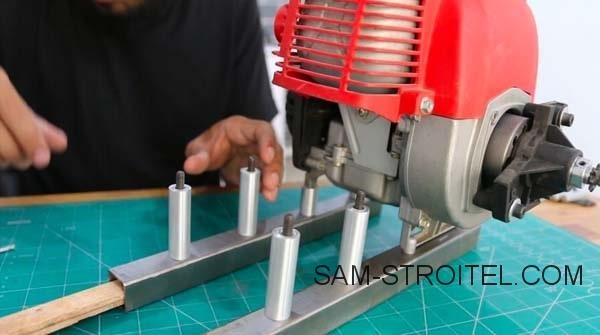

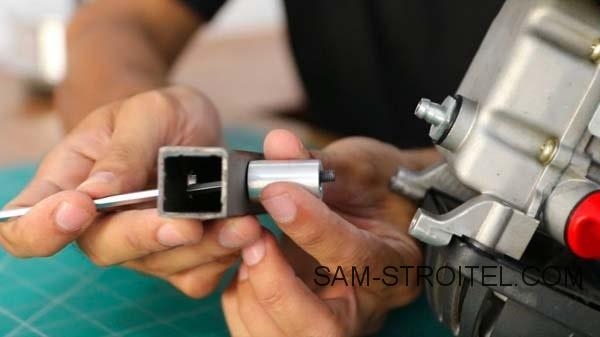

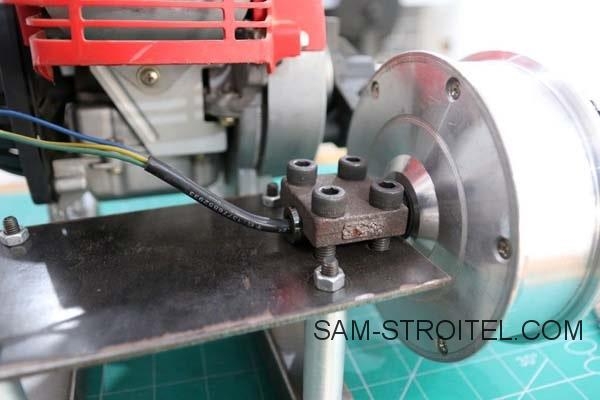

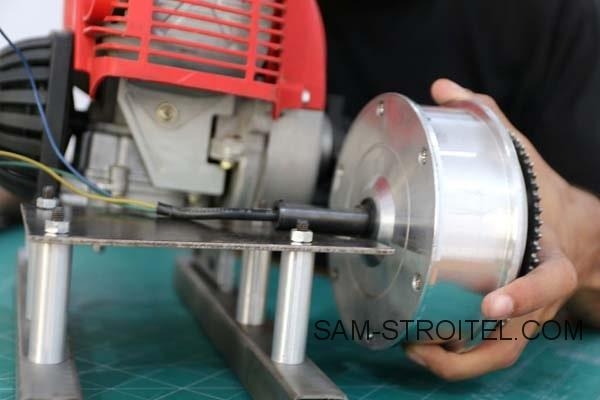

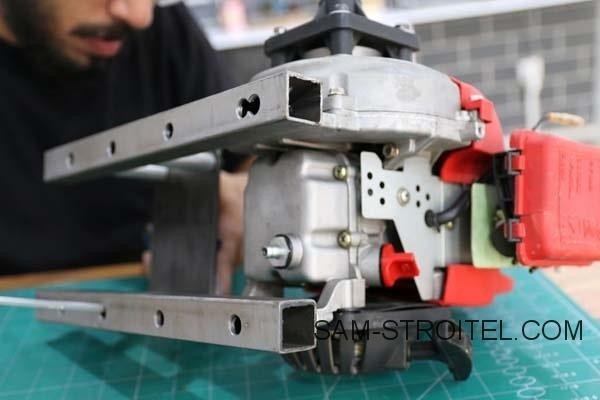

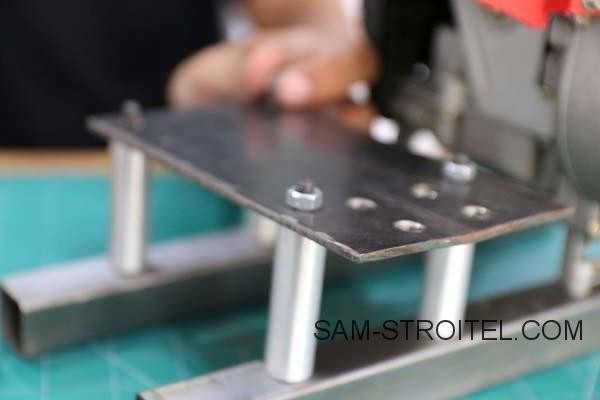

Теперь нужно закрепить ДВС и генератор.

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

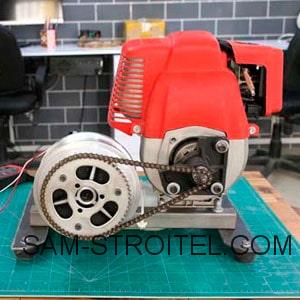

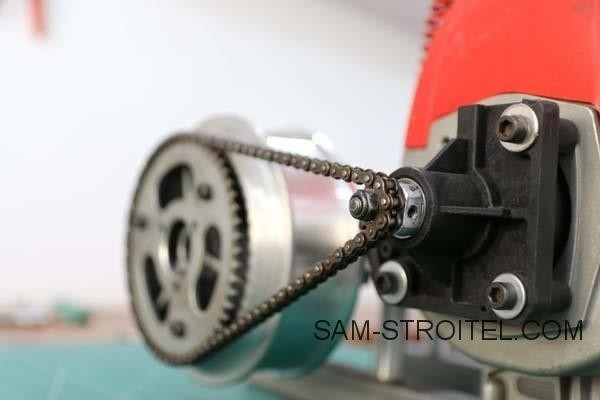

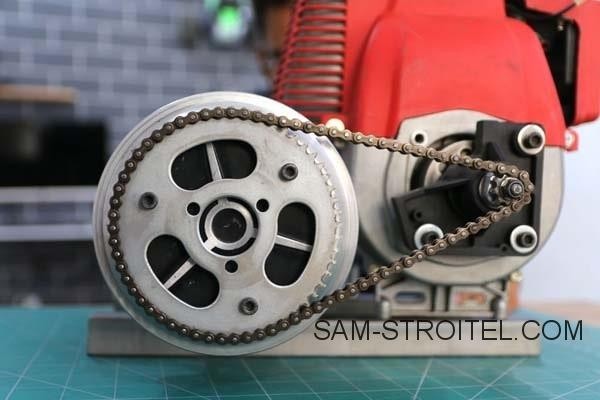

Устанавливаем и натягиваем цепь.

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

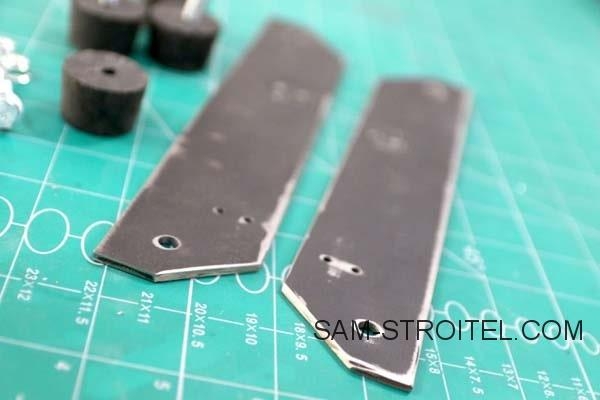

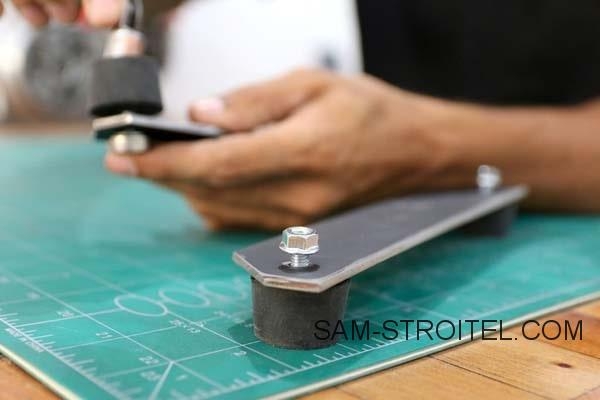

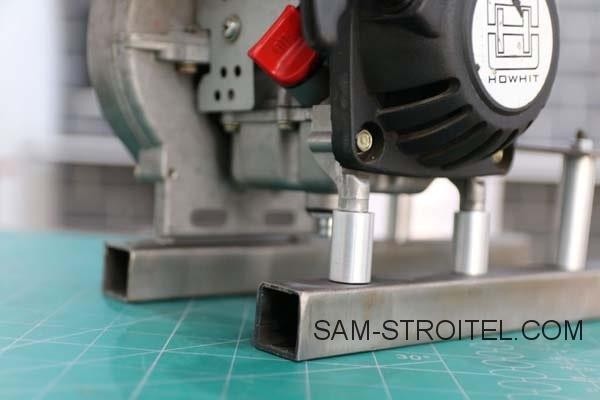

Изготовил ножки.

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

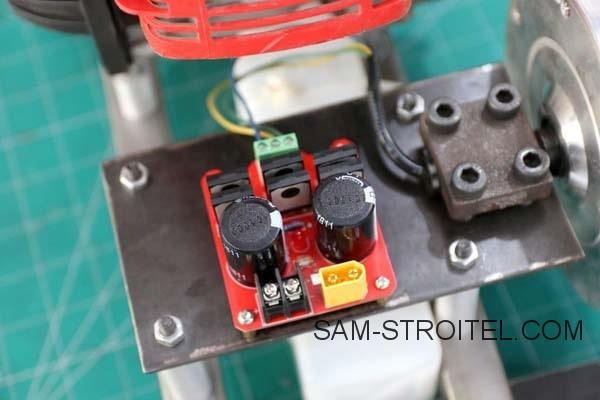

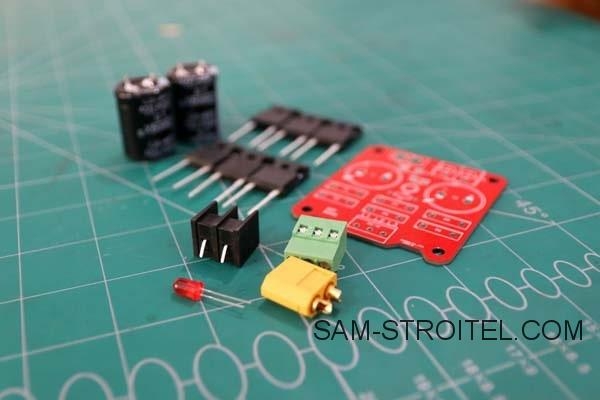

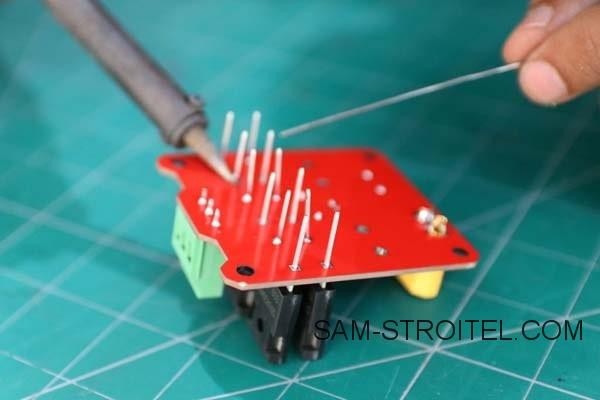

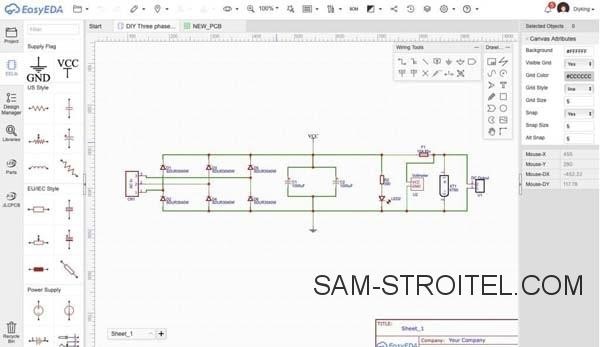

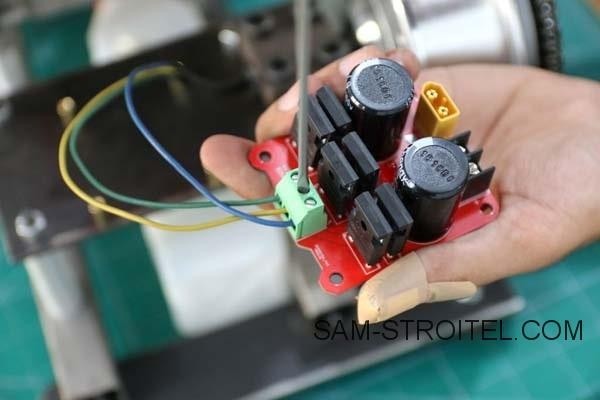

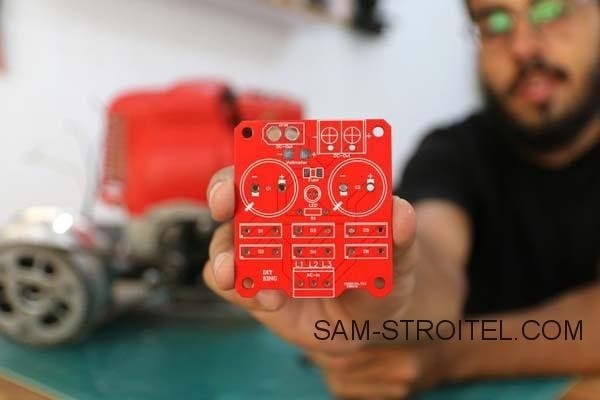

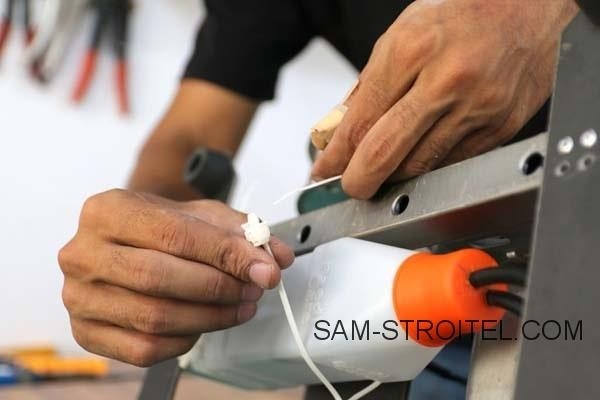

Далее генератор нужно подключить к выпрямителю, затем к инвертору. Автор спаивает схему выпрямителя, сам и устанавливает плату.

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

Самодельный бензогенератор из мотор-колеса и триммера

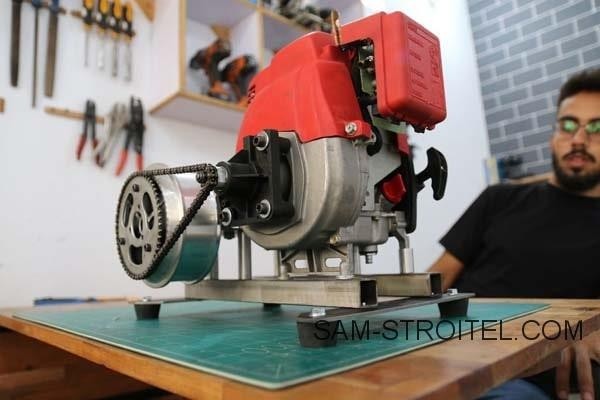

Самодельный бензогенератор готов! Запускаем двигатель, при помощи винта холостого хода устанавливаем необходимые обороты. Чем больше обороты, тем больше будет выдавать генератор. Следует обратить внимание, что слишком высокие обороты – это риск перегрева двигателя и повышенный расход топлива. Тут крайне важно правильно подобрать передаточное соотношение, тогда генератор будет работать экономично.

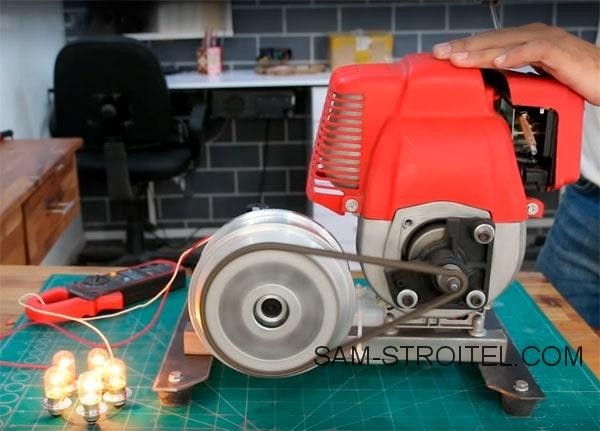

В качестве эксперимента, автор зажигает 4 лампы накаливания.

Самодельный бензогенератор из мотор-колеса и триммера

В целом идея такой самоделки неплохая, но цепная передача небезопасна, поэтому желательно сделать защитный кожух, а ещё лучше вместо цепной, сделать генератор с ременной передачей.
Работу самодельного бензогенератора, можно посмотреть в этом видео:
