Самодельное зарядное для автомобильного аккумулятора

Самодельное зарядное для автомобильного аккумулятора: схема для изготовления своими руками.

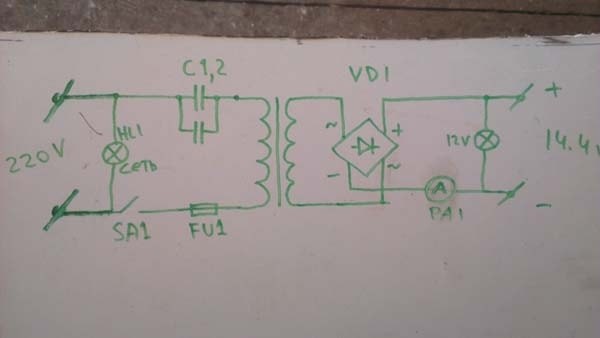

Зарядное собрано по схеме из старого журнала «Радио», на рисунке показана схема зарядного устройства (рисовал по памяти).

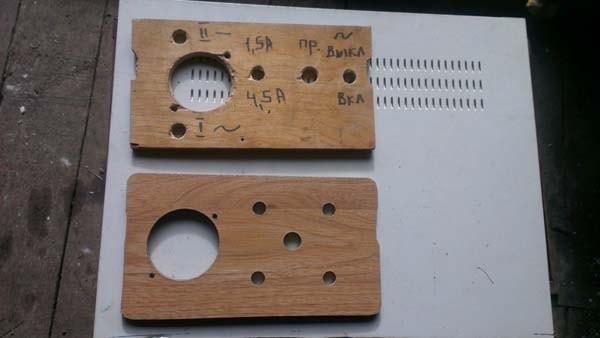

Лицевая панель сделана из доски ламината, сверлил самодельной балеринкой и перовыми сверлами.

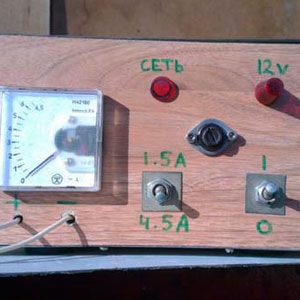

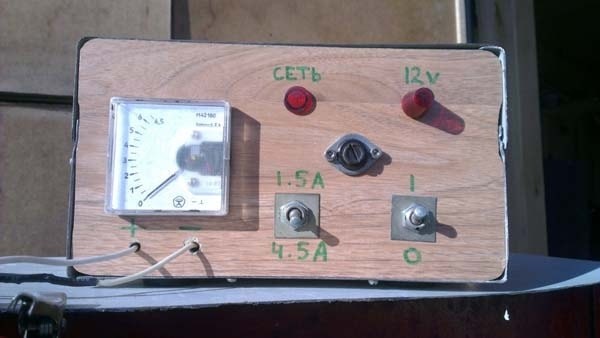

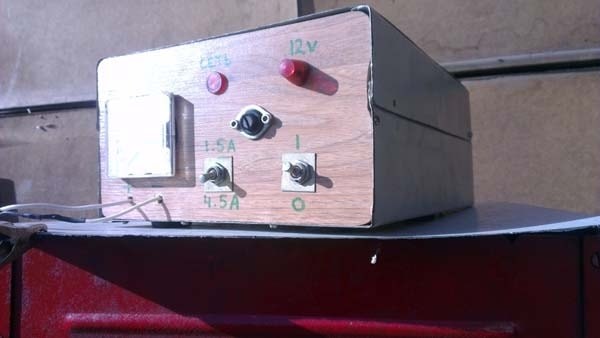

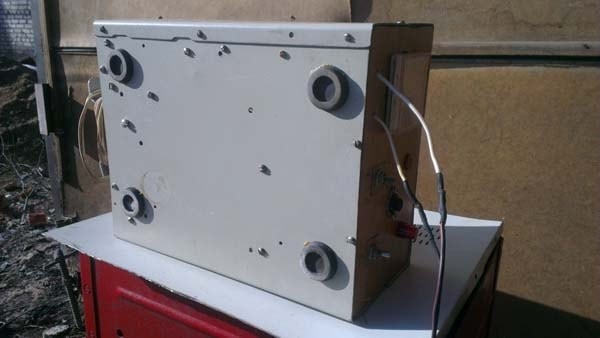

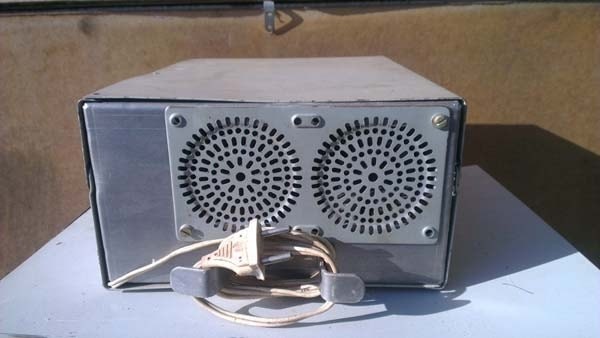

На панели размещён амперметр, сетевой включатель, переключатель силы тока (1.5 и 4.5 ампера), индикаторы сеть и 12 вольт.В центре устновлен предохранитель.

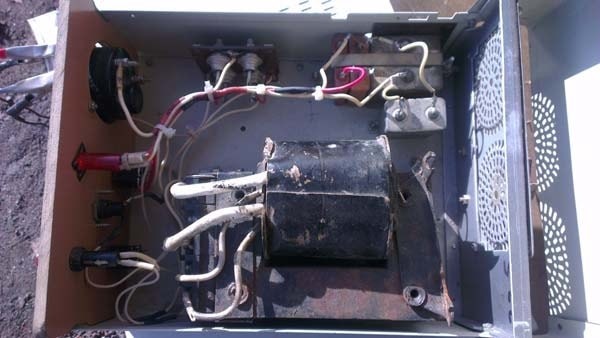

Трансформатор стоит на 220-36 вольт, диоды Д242Б.

Ток заряда выбирается в зависимости из емкости конденсаторов С1 и С2, для чего и нужен тумблер. . При заряде аккумулятора 60-ки, амперметр показывает около 5. Самодельное зарядное для автомобильного аккумулятора сделано по простой и проверенной схеме и работает безотказно.
