Самодельная каретка для болгарки

Самая простая самодельная каретка для болгарки, для ровных срезов листового металла: фото пошагового изготовления самодельного приспособления с видео.

Автор сделал приспособление под УШМ, которое позволяет ровно разрезать листовой металл, весь процесс изготовления полностью показан на этих фото.

Самодельная каретка для болгарки

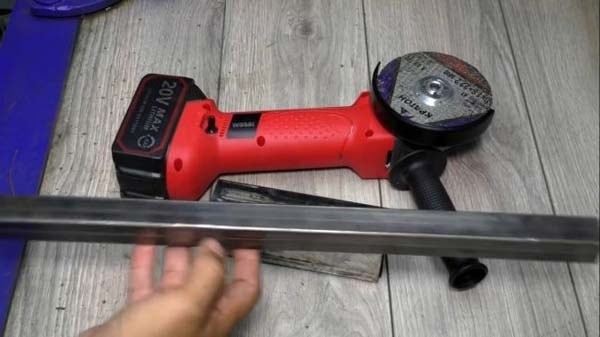

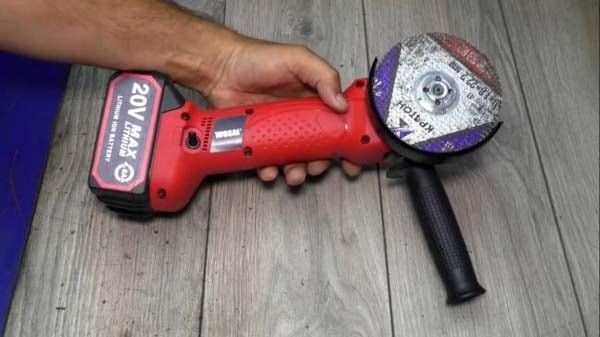

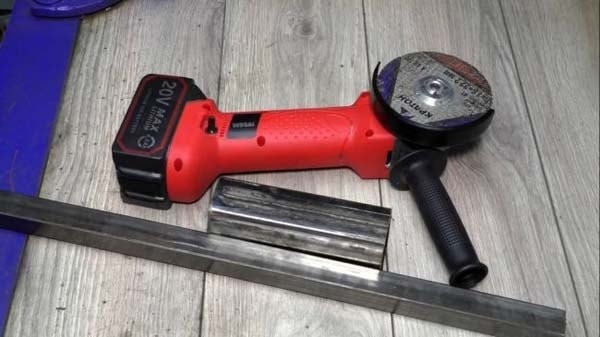

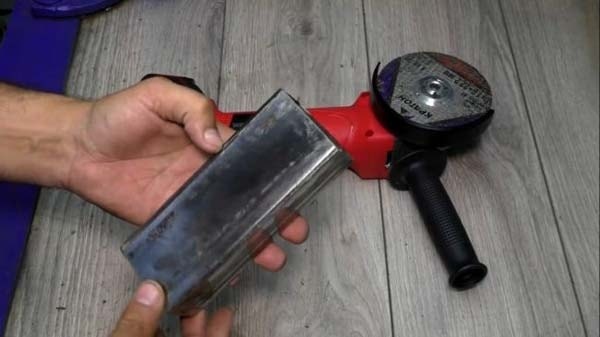

Итак, понадобится сама болгарка (автор использовал аккумуляторную), кусок профильной трубы 40 х 60 мм и длиной 150 мм, профильная труба 25 х 25 мм, длинной 1 метр, по длине можно взять и больше.

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

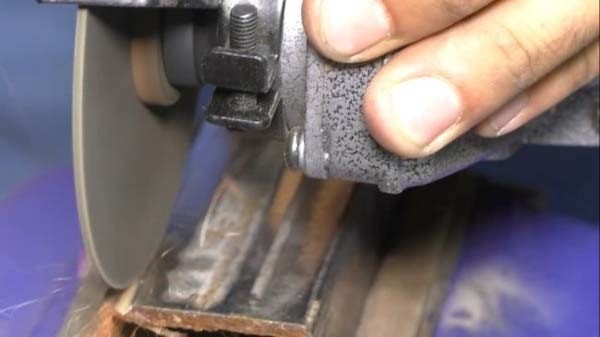

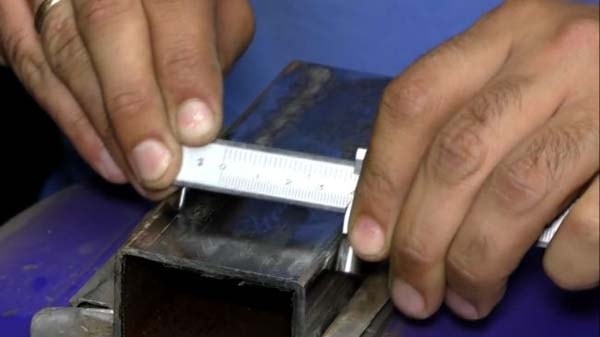

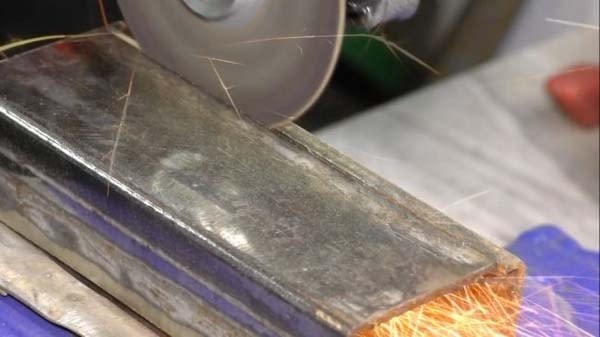

Из профильной трубы 40 х 60 мм, выпиливаем уголок со сторонами 50 х 35 мм.

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

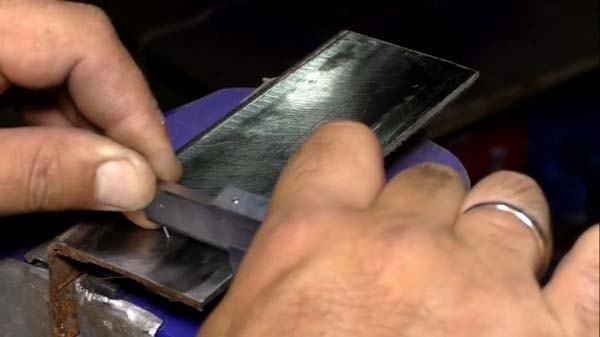

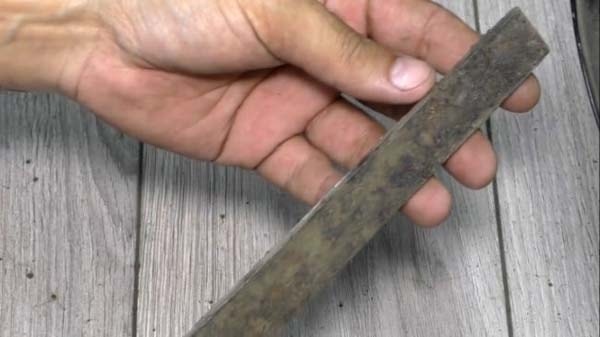

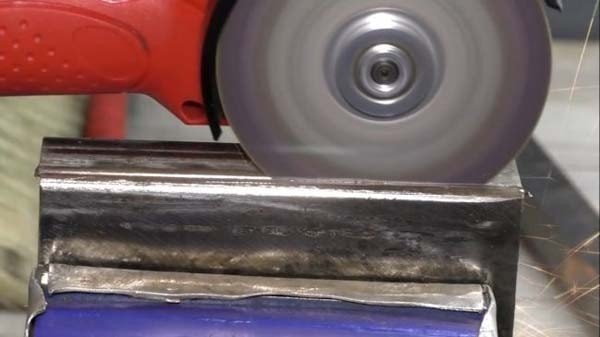

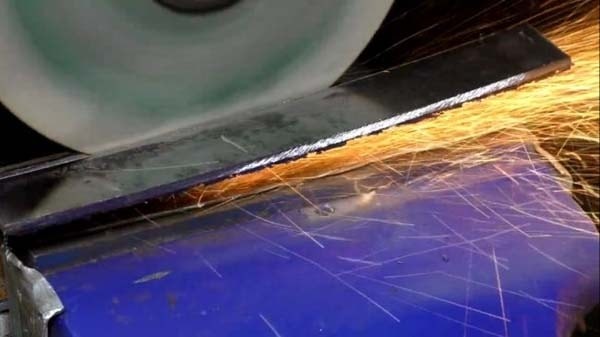

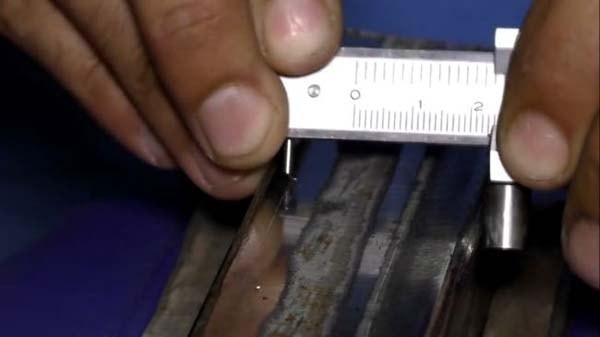

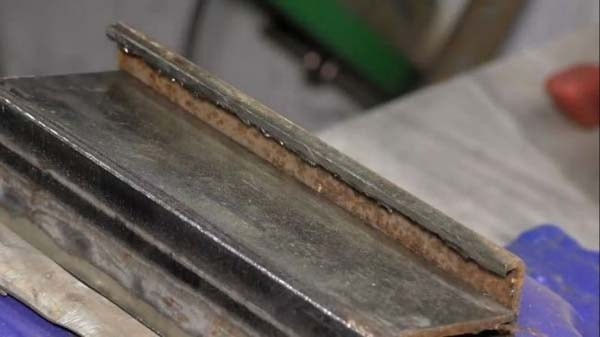

От куска трубы отрезаем две полоски шириной 25 и 20 мм.

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

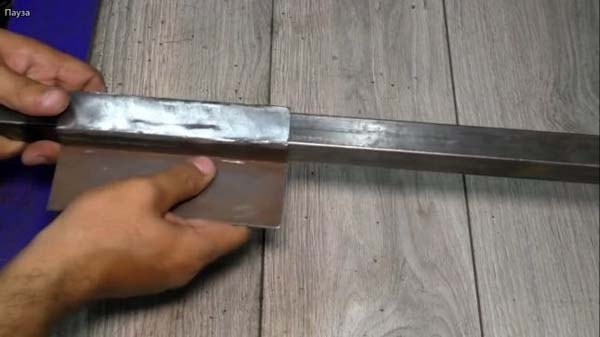

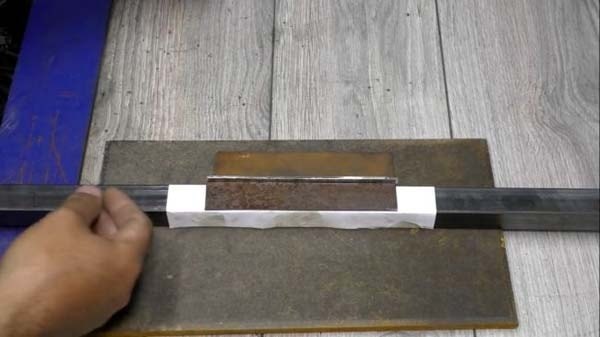

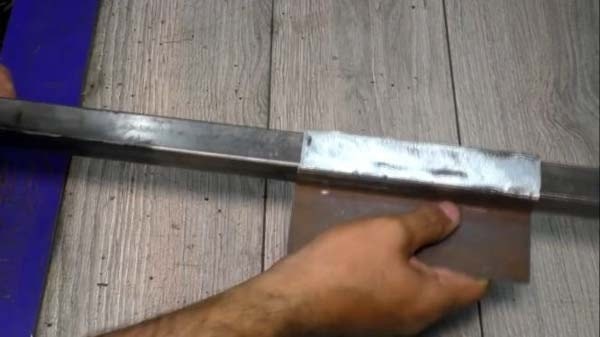

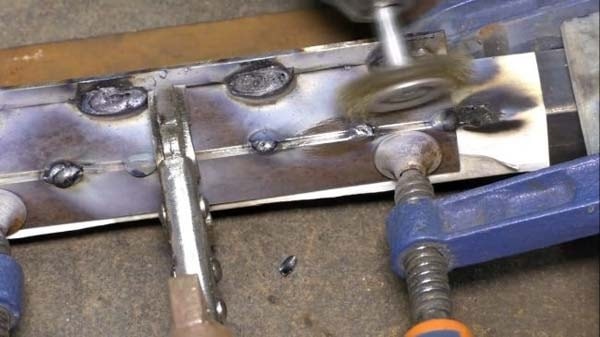

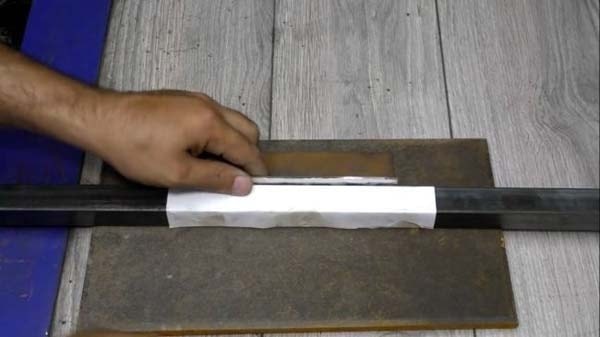

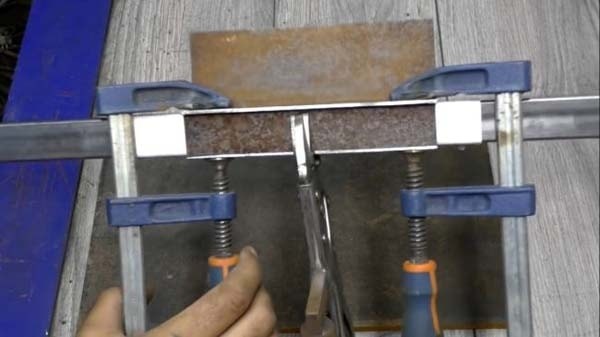

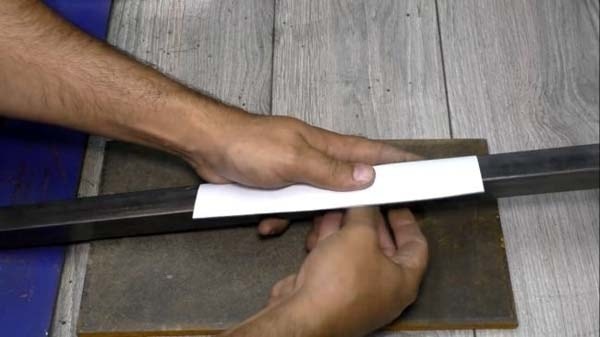

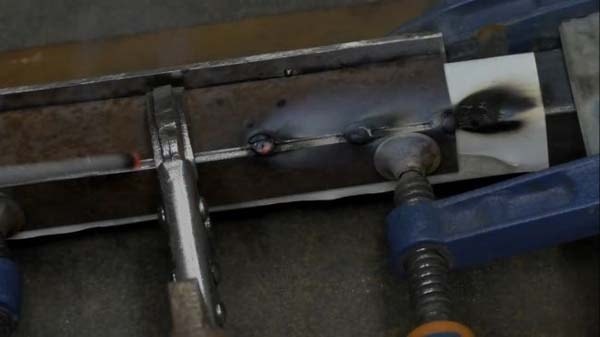

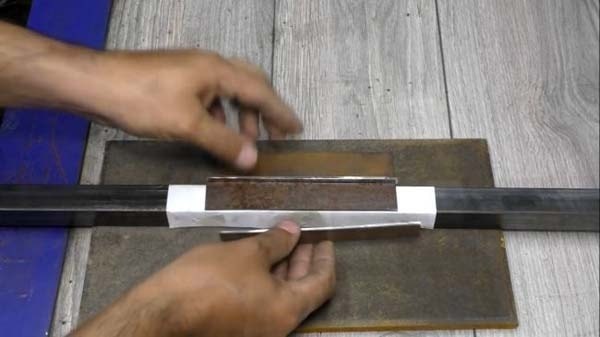

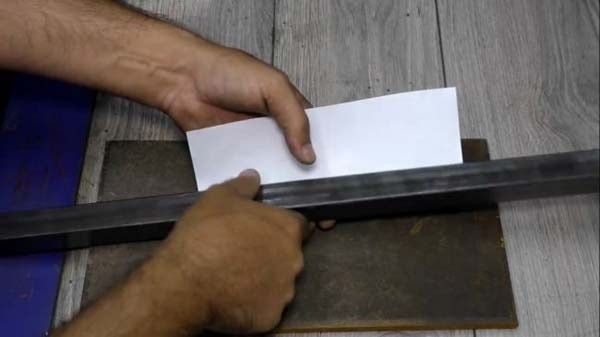

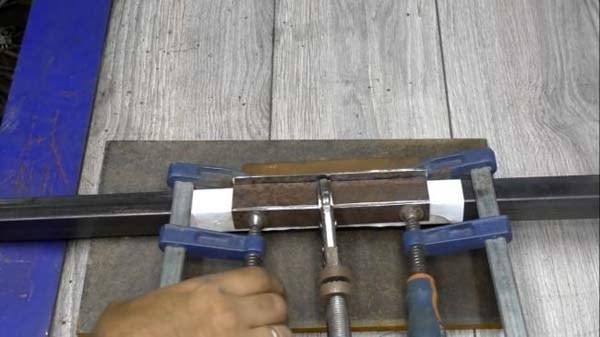

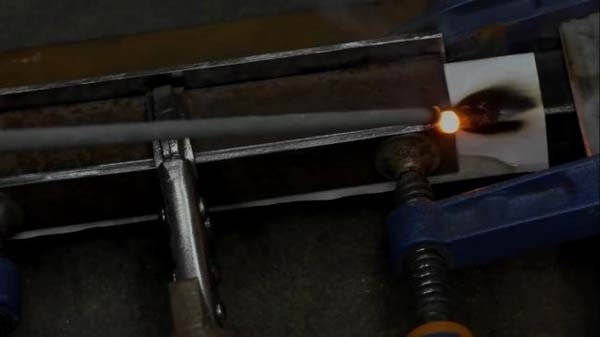

Теперь понадобятся сварочные работы. Оборачиваем трубу листом бумаги (это чтобы сделать зазоры между свариваемыми деталями и трубой), выставляем все заготовки как показано на фото, зажимаем струбцинами и прихватываем сварочным аппаратом.

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

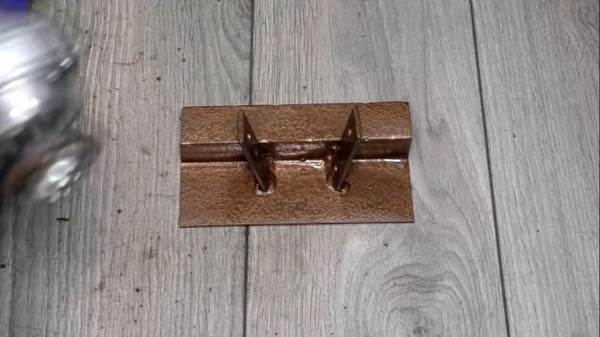

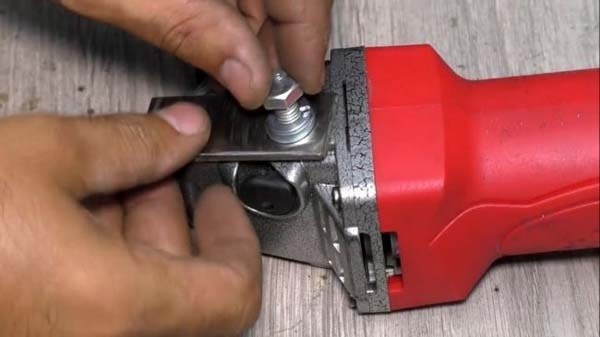

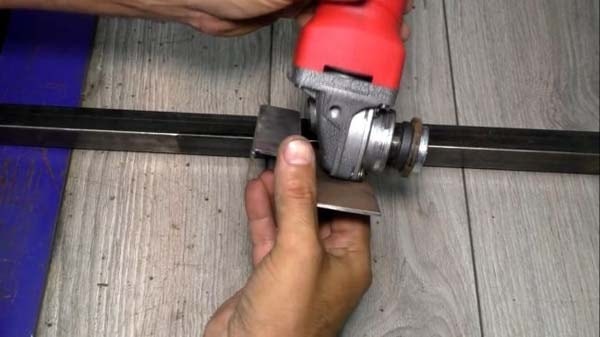

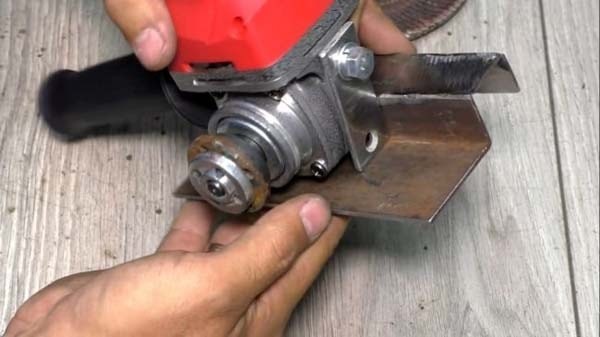

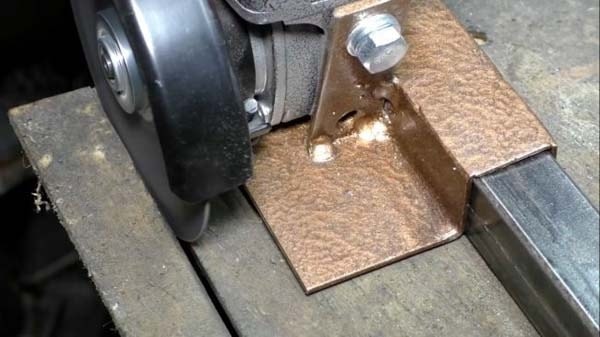

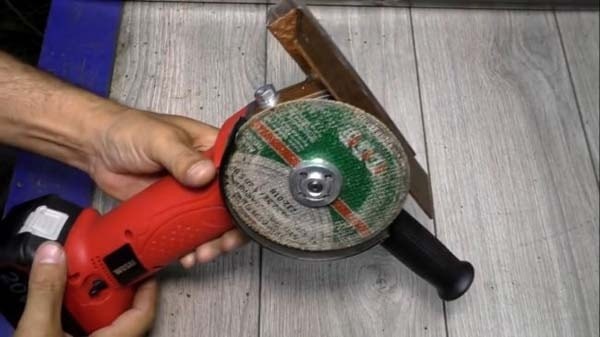

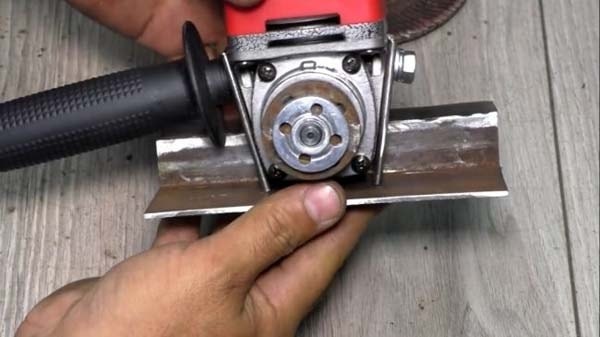

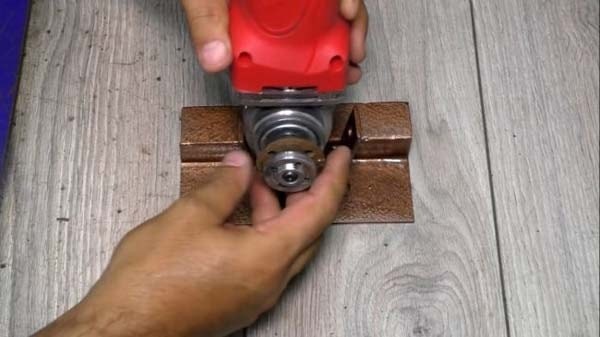

Теперь изготовим крепление для болгарки.

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

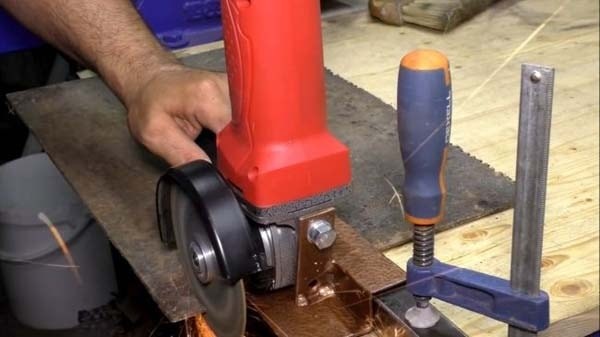

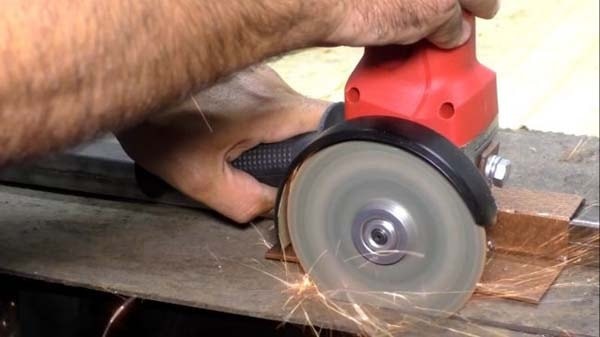

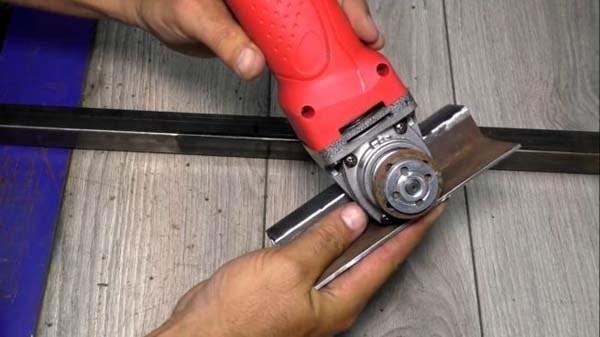

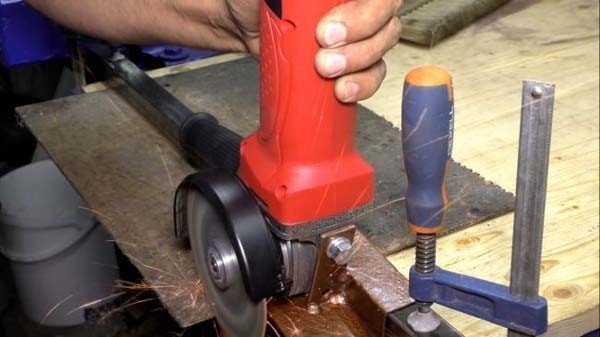

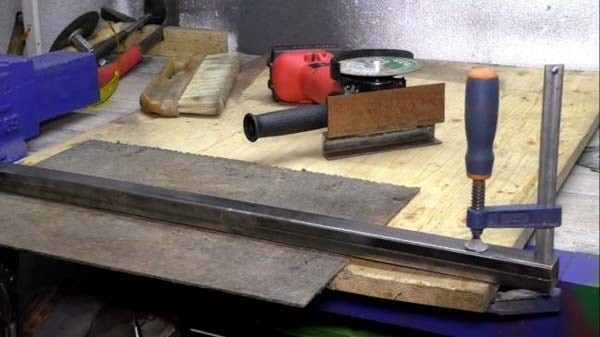

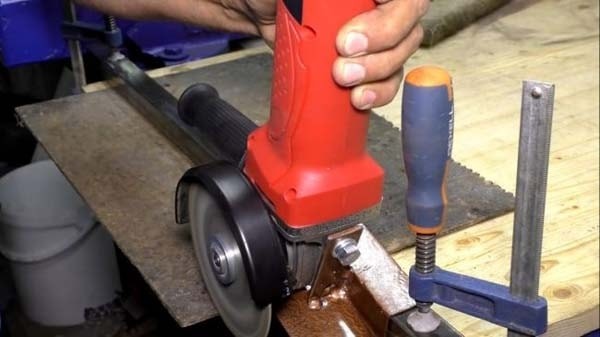

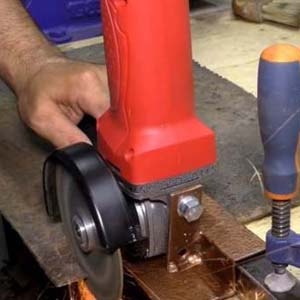

А вот и сам процесс отпиливания листового металла с помощью направляющей шины и каретки. Автор закрепил направляющую шину парой струбцин.

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

Самодельная каретка для болгарки

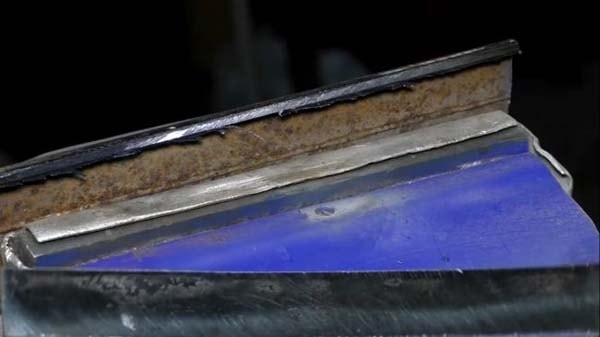

В результате получился ровный срез.

Самодельная каретка для болгарки

Также рекомендуем посмотреть видео автора, где показано как сделать каретку для УШМ.
