Самодельная GSM сигнализация для гаража или дачи: бюджетный вариант

Самая простая самодельная GSM сигнализация для гаража или дачи, сделанная своими руками.

Привет всем! Изготовить бюджетную сигнализацию из старого мобильного телефона, можно своими руками, конструкция очень простая, а заводские комплекты подобного рода стоят от 7000 руб. и выше.

В общем родилась у меня мысль объединить датчик движения со старым сотовым телефоном и использовать его как сигнализацию GSM.

Материалы:

• Датчик движения.
• Кнопочный мобильный телефон вместе с зарядным устройством.
• Реле.
• Подходящий по размерам пластиковый корпус.
• Провода.

Процесс изготовления

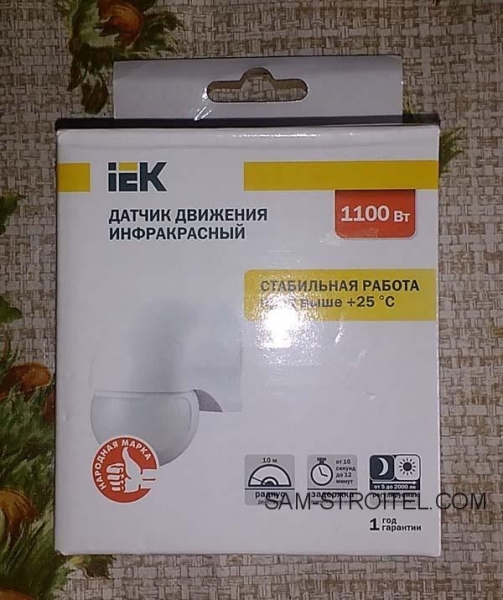

Купил датчик движения за 385 руб.

Смысл в следующем: берем телефон, убираем у него блокировку дисплея, активируем функцию быстрого набора. На одну из кнопок набора вводим свой номер телефона и сохраняем. Убираем из телефона контакты и саму эту кнопку, к контактам на плате этой кнопки подпаиваем два провода и выводи их наружу.

Собираем телефон. Теперь при замыкании этих проводов между собой активируется функция быстрого набора и идет вызов на заранее введенный номер.

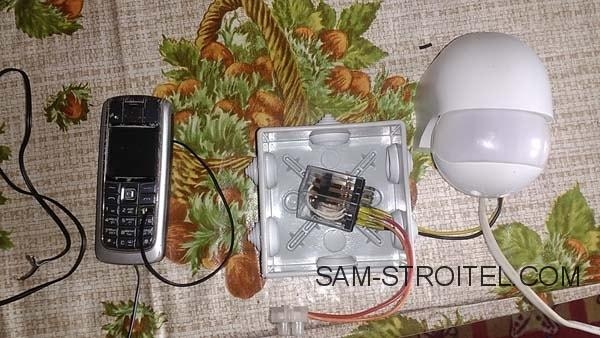

Так как на выходе у датчика движения к нагрузке 220 в, то пришлось на этот выход подключить реле, а на нормально разомкнутые контакты реле подключить провода быстрого набора с телефона.

На датчике имеется регулировка срабатывания по освещенности и времени срабатывания. Выставляем оба потенциометра на минимум.

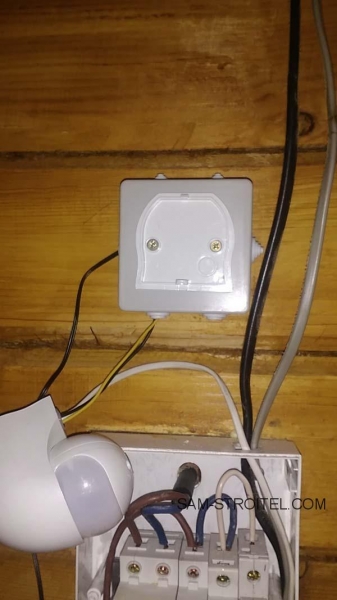

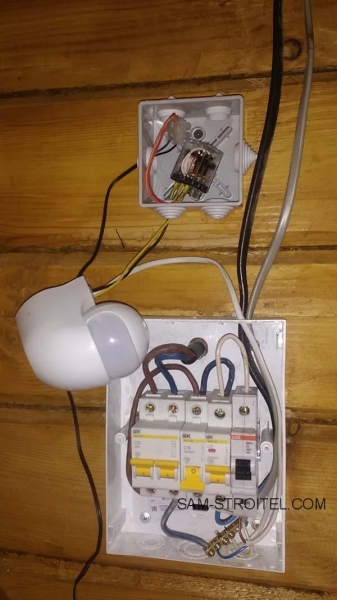

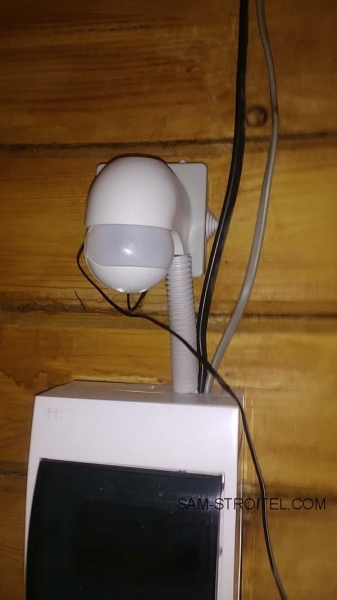

Собираем все, монтируем на стене возле щитка, подключаем и проверяем.

Один нюанс, при первом подключении в сеть моего устройства, оно срабатывает (примерно на 20 сек) и начинает идти вызов на телефон. Решается приемом и сбросом вызова, а дальше сигнализация будет находиться в дежурном (охранном) режиме.

Радиус действия датчика — 10 м, угол — 120 град. Входя в комнату датчик срабатывает, реле замыкается и идет вызов на мой номер.

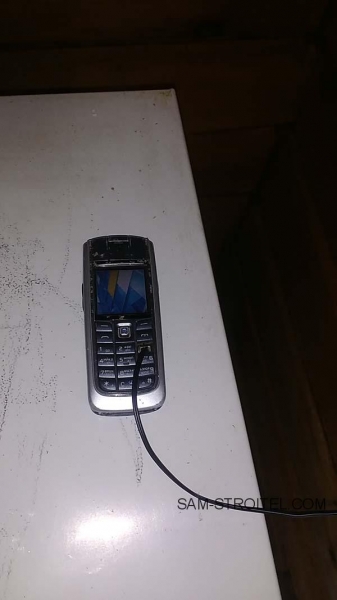

Чтобы аккумулятор телефона через несколько дней не разрядился, нужно к нему подключить зарядное устройство.

Всем спасибо, надеюсь кому-то может пригодиться моя конструкция.
Автор самоделки: Александр. г. Кемерово.
