Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

0 0

Сделал самодельную 4G антенну для интернета, чтобы усилить сигнал на даче: чертежи, фото и подробное описание изготовления антенны.

4G интернет от мобильных операторов, обычно хорошо работает в черте города, но на даче или в селе, его сигнал очень слабый или вообще отсутствует.  В таком случае к модему требуется подключение внешней антенны которая стоит не дешево, но такую антенну можно сделать своими руками и по материалам обойдётся такая самоделка сущие копейки.

Сразу, скажу что конструкция такой 4G антенны уже испытана неоднократно, так что в её работоспособности можете не сомневаться.

Материалы для изготовления 4G антенны:

  • листы жести, можно использовать крышки для консервирования;
  • длинная резьбовая шпилька М6;
  • гайки М6;
  • антенный провод для телевизора;
  • F-разъем для коаксиального кабеля;
  • уголок для монтажа.

Процесс изготовления антенны

Перед изготовлением антенны необходимо узнать рабочую частоту передачи интернета вашим провайдером мобильной связи. Эту информацию предоставляет оператор, также ее можно определить специальными приложениями на телефоне.

Обратите внимание, что один и тот же провайдер, может вещать 4G на разных частотах, в каждом регионе может быть разная частота! Поэтому уточняйте частоту по конкретному региону!

Узнав частоту сигнала, нужно найти на специализированных сайтах чертежи антенны под него. Чаще всего 4G передается на 2600 МГц.

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

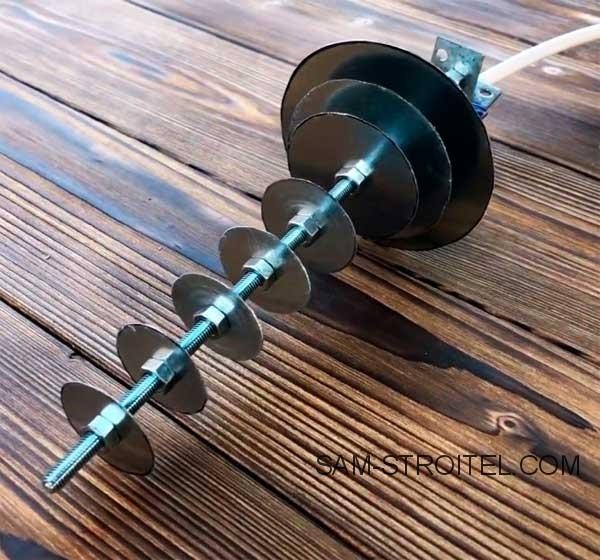

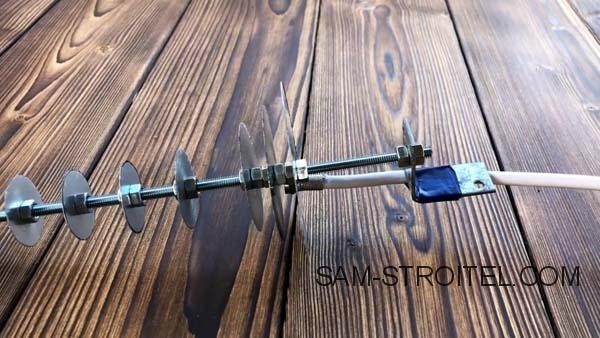

Вот так выглядит 4G антенна:

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

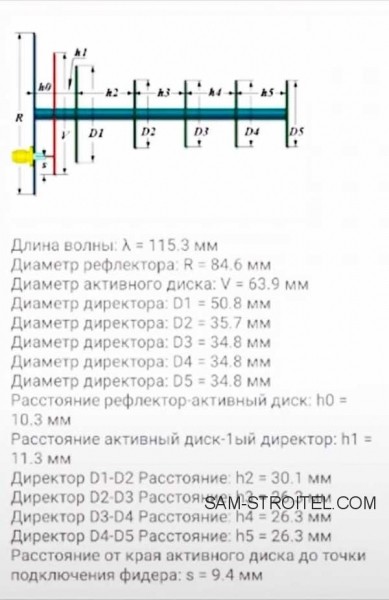

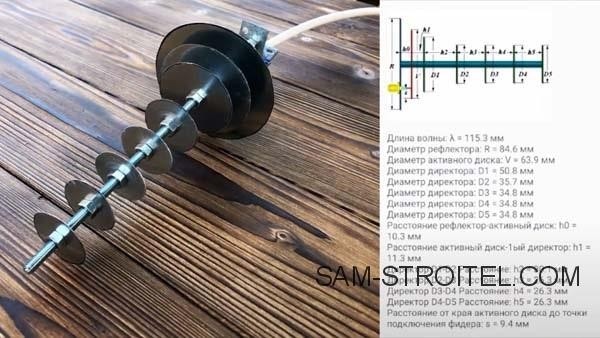

Чертежи 4G антенны:

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

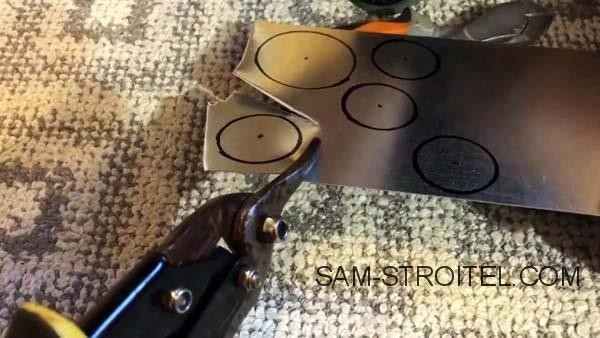

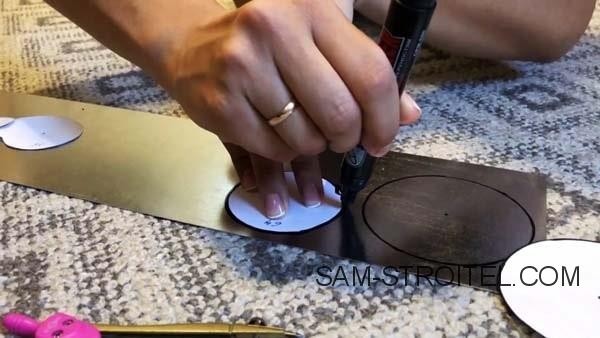

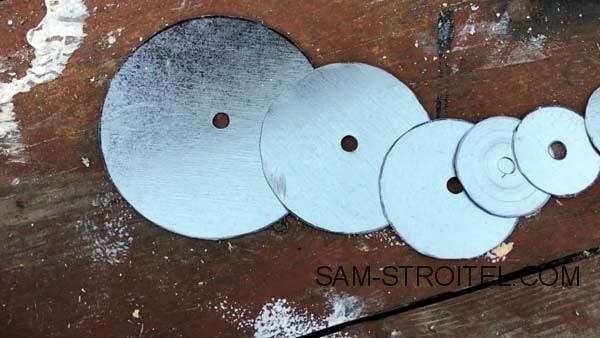

Согласно чертежу, из жести или консервных крышек вырезаются диски указанного в нем размера.

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

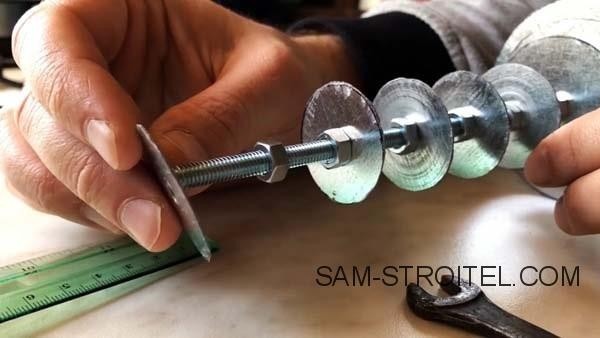

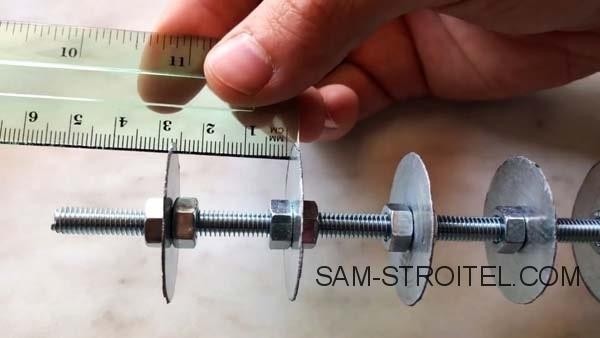

Диски зажимаются на шпильке между гайками. Важно соблюсти между ними расстояние как на выбранном чертеже.

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

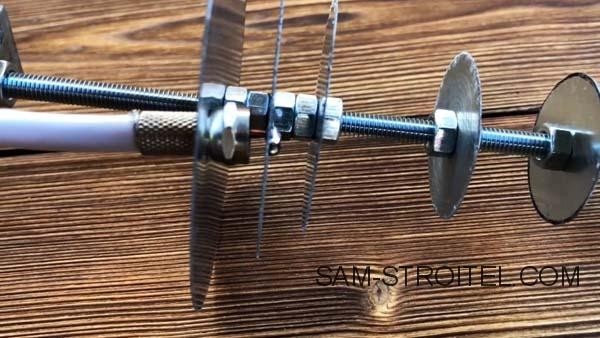

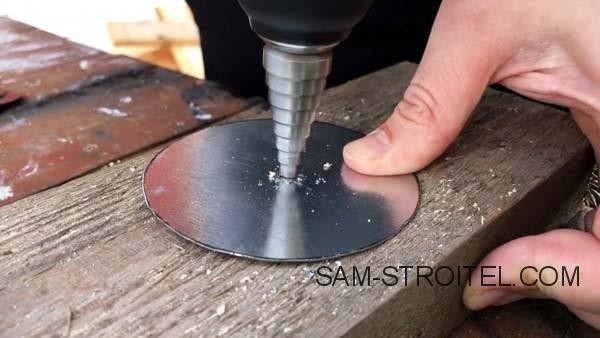

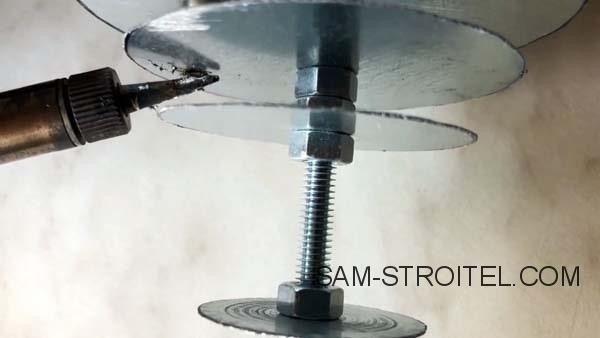

В самом большом диске просверливается отверстие, с отступом от края по чертежу, и в него вставляется F-разъем для кабеля. Напротив него нужно впаять центральную жилу провода, заведенного в разъем, к следующему диску.

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

На конец шпильки перед большим диском прикручивается монтажный уголок. Антенный кабель приматывается к нему изолентой или закрепляется хомутом.

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

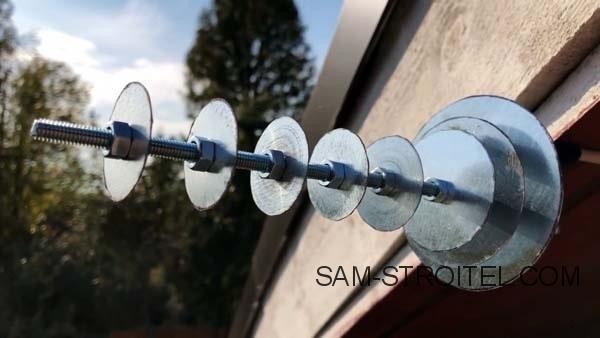

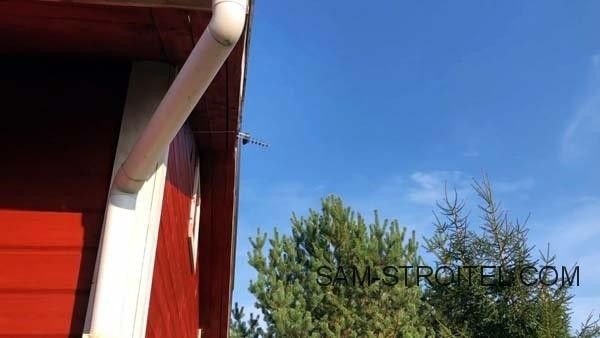

Антенну нужно установить на улице, как можно выше и направить в сторону ближайшей 4G вышки.

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

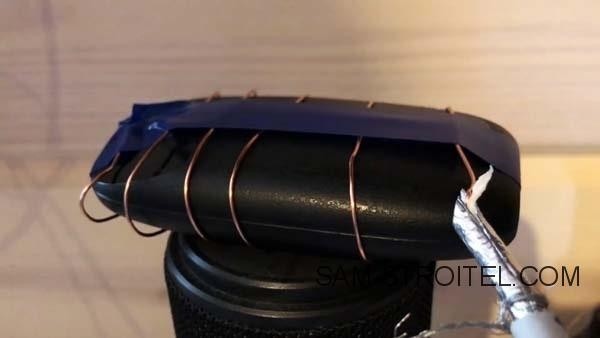

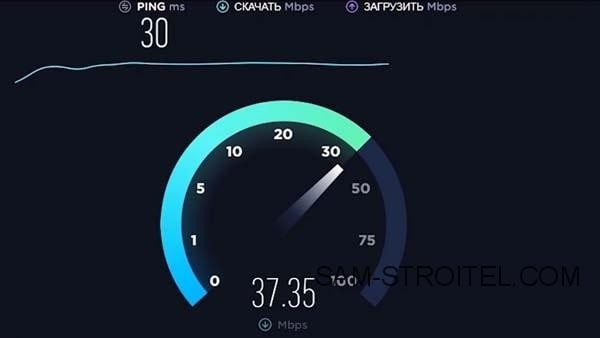

На второй конец провода подключается разъем под вход модема. Если модем не предусматривает подключение внешней антенны, то конец провода на 50-60 см нужно оголить до центральной жилы. Она наматывается просто на корпус модема. Даже при таком подключении, сигнал и скорость интернета возрастут.

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

Останется только опытным путем выставить направление антенны, при котором модем будет ловить лучше всего.

Самодельная антенна 4G усиливающая интернет сигнал: фото и описание изготовления

Небольшое видео по изготовлению этой антенны:
