Простой самодельный ленточный шлифовальный станок

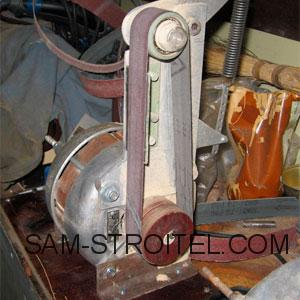

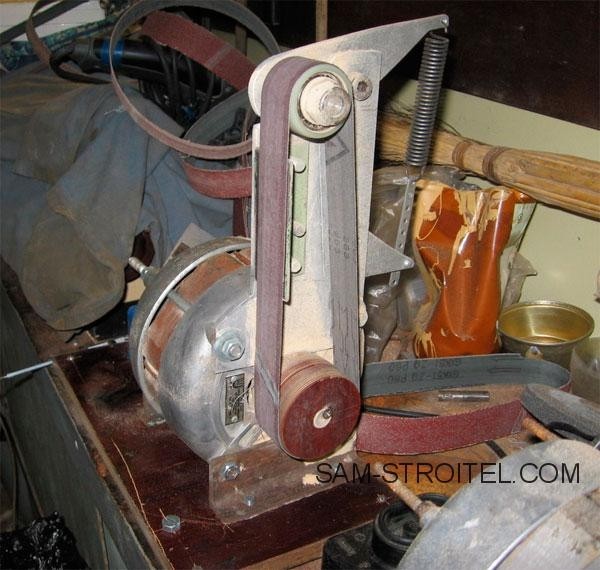

Самодельный ленточный шлифовальный станок с простой конструкцией.

Изготовил ленточный шлифстанок из подручных материалов, для домашней мастерской.

Размеры станка:

  • длина 300 мм,
  • ширина 200 мм,
  • высота — 400 мм.

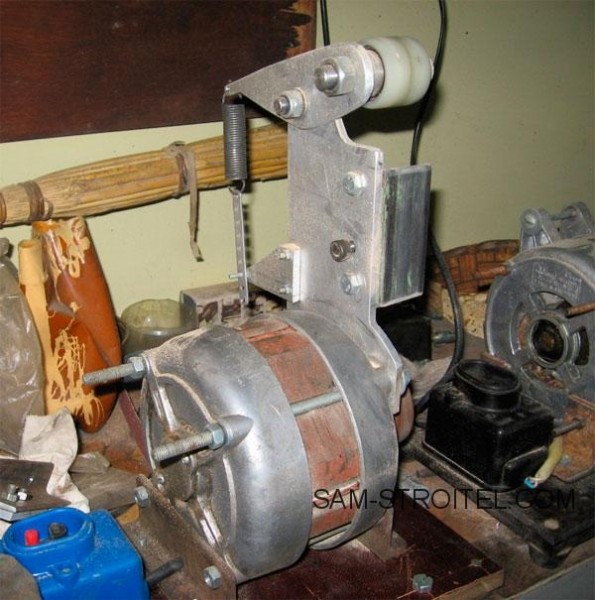

Двигатель, взял от старой, уже не работающей стиральной машины. Верхний ролик — проточенный, диаметром 40 мм, ширина 36 мм. Нижний ролик — диаметром  70 мм, ширина 40 мм, сделан из куска дельта-фанеры, ролик обточен прямо на валу.

Простой самодельный ленточный шлифовальный станок

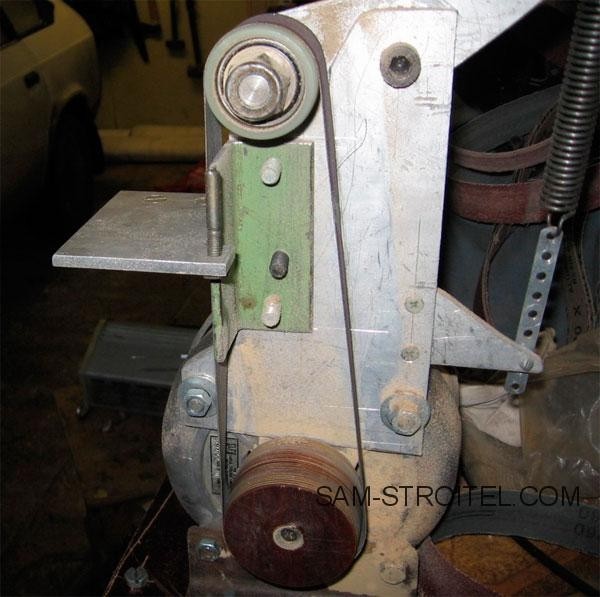

Лента не гуляет — оба ролика выточены на форму бочки. Сделано натяжное устройство, установлена пружина.

Простой самодельный ленточный шлифовальный станок

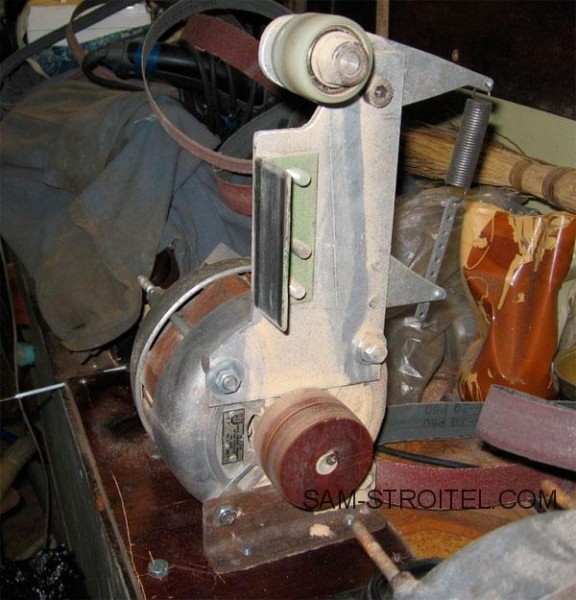

Плоскостность роликов регулируется закручиванием болта оси натяжного рычага — оказалось можно очень точно регулировать. Размер ленты выбран 610 см, как наиболее доступная.

На любом рынке есть такая лента, шириной 100 мм. Лента рвётся на три части. Снять-поставить ленту, без столика — секунды.

Простой самодельный ленточный шлифовальный станок

Единственная деталь, которую заказывал у токаря — вал под верхние ролики — 202 закрытый подшипник.

Простой самодельный ленточный шлифовальный станок

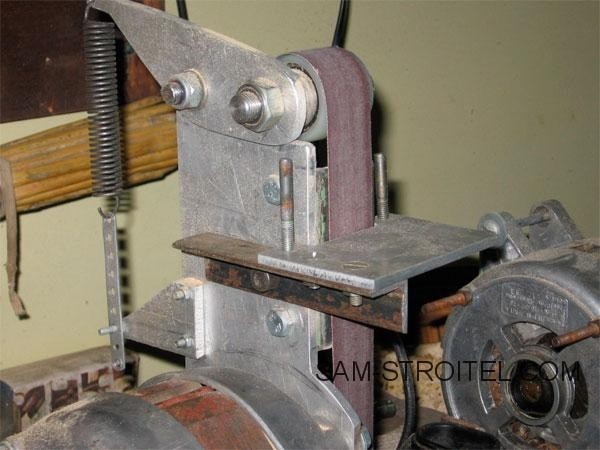

Крепление для двигателя — из уголка 50 мм. Столик поворотный, на фото не видно рисунок с градуировкой.
Самодельным станком полностью доволен. На шлифовку полотна мехпилы, длиной 150 мм, ушло две ленты, зернистостью 60.

Простой самодельный ленточный шлифовальный станок

Автор самоделки: Serj248
