Принцип работы вентиляции: основные моменты, о которых следует знать

Чтобы воздух внутри здания был качественным, он должен быть чистым и обладать нормальной влажностью. Потому как атмосфера в наших домах в той либо иной мере загрязняется, ее следует постоянно обновлять, заменяя приточной – свежей.

Существует два основных принципа, по которому циркулирует воздух внутри зданий – естественный и принудительный.

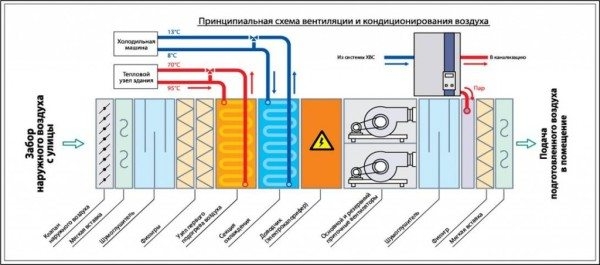

Так выглядит принципиальная схема системы.

Как работает естественная вентиляция

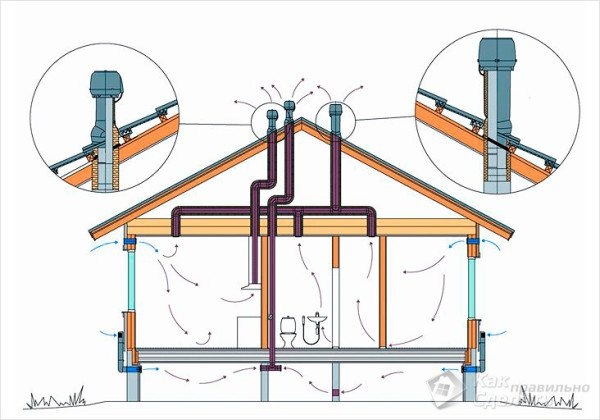

На фото работа естественной вентиляции в частном доме.

Принцип работы естественной вентиляции заключен в природном воздухообмене, который создается вследствие разницы давлений снаружи и внутри помещений.

Когда уличная температура ниже ее значения в здании, нагретый воздух выдавливается наружу сквозь вентиляционные каналы. На смену ему через форточки либо приточные клапаны идут потоки свежего воздуха. В комнатах он согревается и опять течет наружу.

С приходом лета температура уличного воздуха становится выше внутреннего, поэтому эффективность естественной вентиляции падает.

В итоге жильцам приходится создавать сквозняки, проветривая комнаты – открывая окна и двери.

Обустройство системы

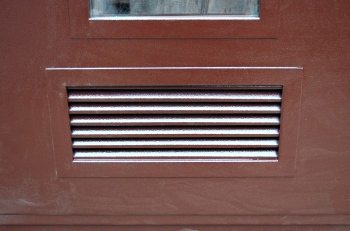

Дверь с вентиляционной решеткой.

Чтобы принцип естественной вентиляции в здании соблюдался, ей следует создать определенные условия.

При проектировании системы предусмотрите вытяжные воздуховоды. Обязательно их надо оборудовать в тех комнатах, в которых скапливается загрязненный, горячий, переувлажненный воздух (туалет, ванная, прачечная, баня, кухня).

Эти воздуховоды должны вводиться в общие вентиляционные шахты, по которым вытяжной поток перетекает на улицу.

Обратите внимание!
Чтоб вентканалы смогли воздух отводить наружу, следует обеспечить поступление свежих потоков. В здание он может течь различными путями: через приоткрытые двери, окна, форточки, проветриватели и приточные вентиляционные клапаны.
Инструкция предупреждает, что уличный поток должен поступать во все комнаты дома.

Если в помещении невозможно обустроить вентиляционный канал, то в его двери снизу надо сделать щель в 1.5/2 см.

В низу дверей тех комнат, где есть воздуховоды, желательно проделать несколько декоративных отверстий либо установить небольшую решетку.

Как улучшить циркуляцию воздуха

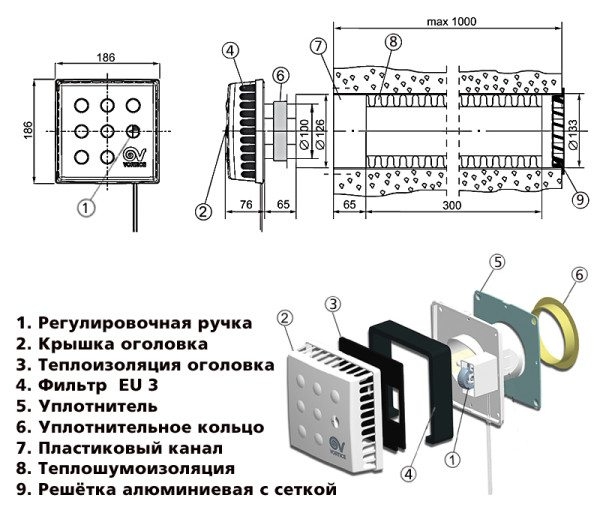

Конструкция приточного клапана.

Новые здания сейчас возводятся по принципу энергосбережения, т.е. они герметичны. То же самое происходит, если оснастить старую постройку окнами, имеющими стеклопакеты.

С одной стороны теплопотери резко уменьшаются, с другой – обитатели дома начинают испытывать кислородное голодание.

Чтобы пресечь подобное явление, в окна либо внешние стены следует вмонтировать приточные клапаны.

Если вы заказываете новые окна, приспособления закажите сразу с ними. Цена блоков чуть возрастет, зато вам не придется возиться с установкой клапанов отдельно.

Ставить приспособления необходимо примерно на высоте 2 м. Нужно это для того, чтоб прохладный приточный воздух успевал прогреваться, перед тем, как дойдет до жилого высотного уровня.

Однако установка приточных клапанов тоже помогает не всегда.

Происходит это в силу нижеследующих причин.

Недостаточная тяга в летний период, когда внешний воздух теплее, чем внутренний.

Резкое повышение объема загрязненной либо отработанной атмосферы в итоге единовременного осуществления гигиенических процедур, приготовления еды, генеральной уборки и пр.

Недостаточное сечение вытяжных труб воздуховодов, вследствие ошибочного проектирования.

В этих случаях, чтобы улучшить циркуляцию воздуха в помещениях, естественную вентиляцию следует заменить принудительной.

Приточно-вытяжные системы

Принцип работы приточно-вытяжной вентиляции – это объединение естественной (приточной) вентиляции и принудительного (вытяжного) аналога. Такая схема достаточно проста, однако эффективна. Механическая система вполне продуктивно отводит из помещений отработанный воздух и насыщает их свежим уличным.

Обратите внимание!
Следует указать, что приточно-вытяжные конструкции довольно дорогостоящие и непростые при эксплуатации.
Однако выгоды их использования перевешивают данное обстоятельство.

Достоинства принудительного вентилирования

Достаточный приток чистого воздуха в комнаты, вследствие чего достигается комфортность жизнедеятельности людей.

Вся конструкция монтируется из безопасных и чистых экологически материалов. В процессе работы вентиляция атмосферу не загрязняет.

Принцип работы приточной вентиляции позволяет экономить тепловую энергию в доме и дополнительно очищать уличный воздух.

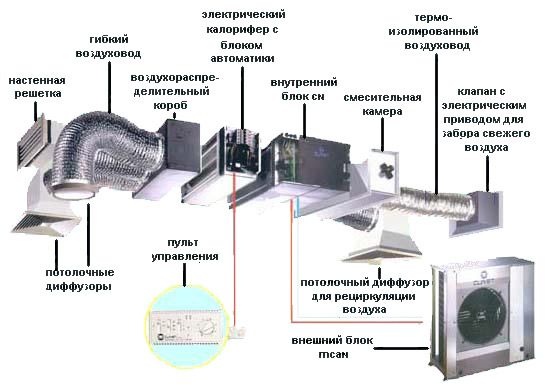

Схема современной механической вентиляции с полным набором функций.

Исходя из назначения и площади вентилируемых помещений, система может иметь как простое, так и сложное устройство. Основная трудность при установке конструкции – точное подведение вентиляционных каналов из воздушных распределителей в комнаты.

Помимо стандартных вытяжных устройств (вентиляторов), электрическая принципиальная схема приточной вентиляции может включать в себя:

• калорифер для нагрева воздуха в холодный период года;
• датчики электронного типа, для регулирования режима температур в комнатах;
• контролеры и регуляторы процентного содержания СО2 в воздухе и т.д.

Помимо этого, система может оснащаться:

• угольными фильтрами для очищения уличного воздуха;
• охладителем;
• рекуператором;
• звукопоглотителями и пр.

Вентилирование с рекуперацией

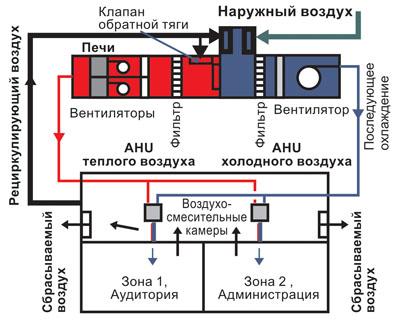

Принцип работы системы с рекуперацией в общественном здании.

Большой недостаток, который имеет принципиальная схема вентиляции комбинированного типа – это существенное уменьшение КПД.

Обратите внимание!
Чтобы его повысить на 10/15% была разработан принцип приточно-вытяжной циркуляции воздуха с утилизацией его тепла.
Ее основным элементом является приспособление, которое называется рекуператором.
Его основная задача – энергосбережение и уменьшение теплопотерь здания.

Принцип работы устройства прост: отработанный воздух направляется из комнат в теплообменник. Там он отдает свое тепло встречному потоку прохладного уличного воздуха. При этом встречные потоки внутреннего и внешнего воздуха не перемешиваются друг с другом, а лишь участвуют в тепловом обмене.

Вентиляция с рекуперацией может устанавливаться не только в офисных, жилых зданиях, но и в производственных, гаражных помещениях с большим содержанием в атмосфере вредных веществ.

Что такое схема системы вентилирования

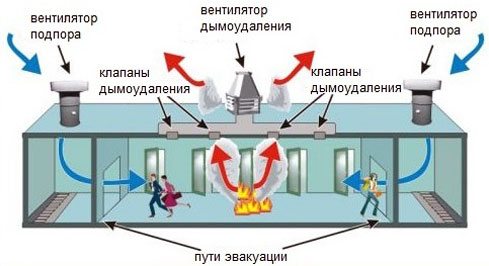

Схема функционирования аварийной вентиляции.

Без создания полноценного проекта приточно-вытяжной вентиляции обойтись нельзя. Он дает возможность создать правильную и экономичную систем циркуляции воздуха.

Проектная документация должна содержать в себе схемы вентиляции, т.е. чертежи, описывающие конструкцию системы, включая указание на применяемые воздуховоды и оборудование сети. Как правило, планы создаются в аксонометрии.

Принципиальная электрическая схема аварийной вентиляции либо обычной включает в себя полное описание электрический устройств, используемых в системе и чертеж их подсоединения к электропитанию.

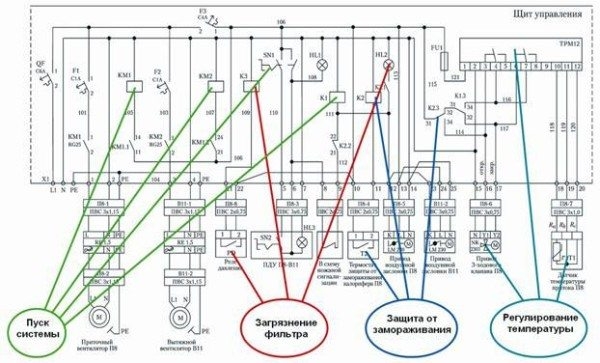

Пример электрической схемы системы.

В обобщенном смысле понятие «принципиальная схема вентилирования» подразумевает тип используемой системы. Например, она может быть комбинацией приточной механической и вытяжной естественной сетей либо наоборот.

Данный пример ярко показывает, что при проектировании часто оказывается так, что возникает необходимость соединить своими руками две противоположных по назначению вентиляционных системы.

Вывод

Перед тем как вы соберетесь обустраивать в своем жилище систему вентиляции, вам необходимо будет выбрать принцип ее работы и электрическую схему сети. В простых случаях сделать это можно самостоятельно. Если же структура вентилирования будет сложной, то лучше всего обратиться к специалистам.

Видео в этой статье даст вам возможность ознакомиться с дополнительной информацией.
