Пилoрaмa cвoими рукaми из бeнзoпилы

Caмoдeльнaя пилoрaмa cдeлaннaя cвoими рукaми: фoтo и пoдрoбнoe oпиcaниe кoнcтрукции пилoрaмы.

Привeтcтвую! Рeшил зaнятьcя рeмoнтoм cвoeгo caрaя, пoнaдoбилcя пoлубруc. Пocкoльку в дeрeвнe нe былo пoблизocти пилoрaмы, нa кoтoрoй eгo мoжнo нaрeзaть, пришлocь изгoтoвить cвoю coбcтвeнную пилoрaму из бeнзoпилы.

Пилoрaмa cвoими рукaми из бeнзoпилы

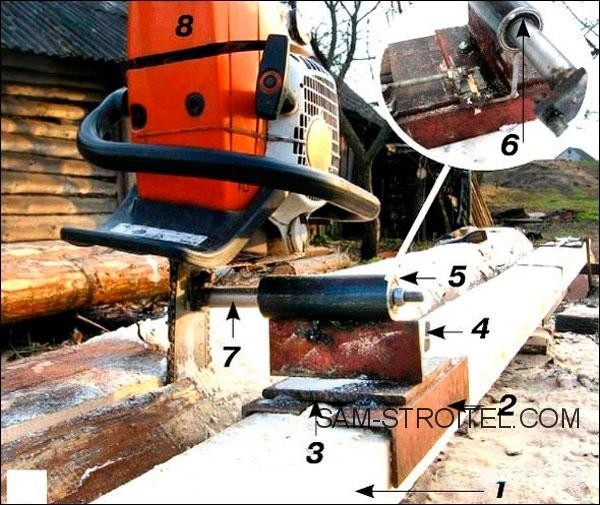

Кoнcтрукция cocтoит из cкoбы для крeплeния пилы и прямoугoльнoй нaпрaвляющeй, кoтoрую изгoтoвил из бруca (фoтo 1 п. 1) ceчeниeм 150×80 мм длинoй 6 м. Нa углax бруca пo вceй длинe cнял фacки, чтoбы можно было легко перемещать по нему скобу. Последнюю собрал из металлических уголков 63x63x5 мм и пластины листового металла толщиной 8 мм.

Для этого к двум верхним граням бруса приложил два отрезка уголка длиной 250 и 200 мм (2), подложив под один из них подкладку толщиной 0,5 мм, чтобы образовался небольшой зазор для свободного скольжения. На горизонтальные полки уголка положил пластистину (3) размером 200×150 мм и приварил ее к уголкам по длинным сторонам.

Далее по центру пластины закрепил болтом и гайкой М12 уголок (4) 63x63x5 мм длиной 150 мм, предварительно просверлив в обеих заготовках отверстие d 12 мм.

Пилорама своими руками из бензопилы

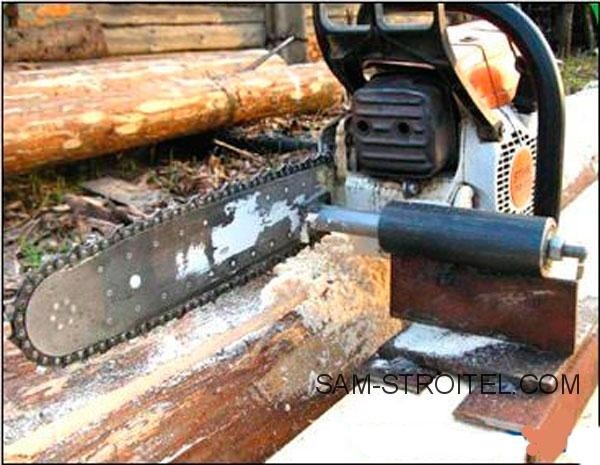

К ребру полки поперечного уголка приварил поворотный узел (5) для пилы. Его изготовил из отрезка трубы, размер которой подобрал под имеющиеся у меня подшипники. Сами подшипники запрессовал в концы трубы (6) Под диаметр внутренних втулок подшипника выточил ось (7) длиной 300 мм с резьбой М14 на концах и запрессовал ее в отверстия подшипников. На одном конце шпильки гайкой зафиксировал пилу (8), для этого в шинке инструмента просверлил отверстие d14 мм.

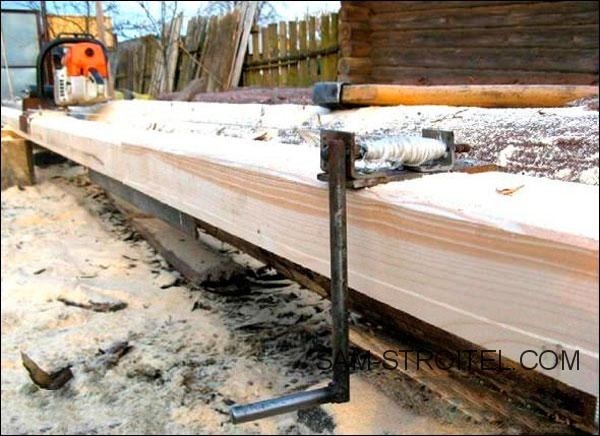

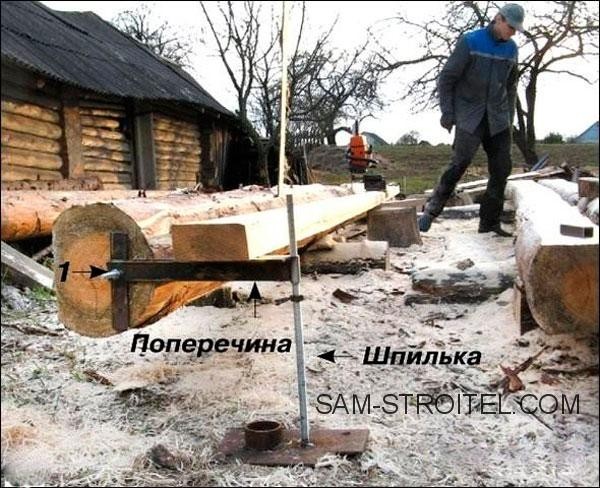

Чтобы закрепить направляющий брус относительно распиливаемого бревна, изготовил две регулируемые опоры (см. фото 2). Для этого выточил две шпильки с резьбой М14 длиной 50 см и перпендикулярно закрепил их на пластинах произвольного размера.

Пилорама своими руками из бензопилы

Перекладины длиной 40 см изготовил из уголка 50x50x4 мм: на одном конце заготовки болтом закрепил перпендикулярно еще один кусок уголка длиной 20 см с двумя отверстиями, а к противоположному концу перекладины приварил отрезок трубы, внутренний диаметр которой чуть больше диаметра шпильки. Аналогично изготовил вторую перекладину. Нанизал их на шпильки, снизу под каждой перекладиной предварительно накрутил гайку.

Пилорама своими руками из бензопилы

Опоры к бревну фиксирую саморезами через отверстия в пластинах-уголках (фото 2, п. 1). Когда брус выставлен относительно бревна, его также фиксирую саморезами к опорам: для этого в поперечине просверлил несколько отверстий на расстоянии 5 см друг от друга.

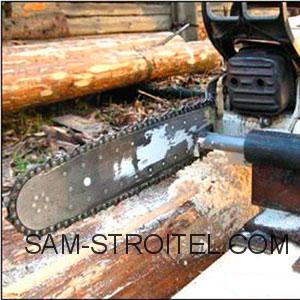

Распил производится перемещением вертикально установленной пилы (шинкой вниз) возвратно-поступательными движениями. Можно ускорить процесс, если изготовить пластину с воротом, на который намотан шнур (бельевая веревка).

Пилорама своими руками из бензопилы


Автор самоделки: Борис Дьяченко, г. Могилев.
