Приветствую! Несколько лет назад для отопления гаража я сделал себе печку, работающую на отработанном масле.

В результате долгих экспериментов я значительно улучшил ее конструкцию, новая печка получилась намного эффективнее и не требует частого обслуживания. Она очень хорошо показала себя прошлой зимой.

Печки вполне достаточно для отопления гаража 4х6м в любую погоду. Расход отработки при этом — от 0,3 до 1 литра в час. Читка дымохода не требуется, чистка печки раз в сезон, и то не обязательно. Ежедневная чистка заключается в высыпании золы из тарелки.

Далее будет длинное и подробное описание конструкции для тех, кто захочет ее повторить

Основные отличия от старого варианта — добавлен наддув в топку, подача масла через тонкую трубку внутри трубы подачи воздуха, регулировка подачи воздуха в чашку, тонкая регулировка подачи масла, люк внизу для чистки.

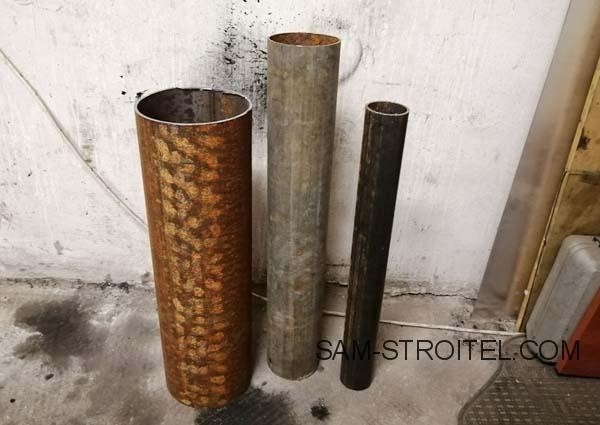

Материалы, которые использовал:

• Топка из трубы диаметром 160 мм, толщина стенки 5 мм.
• Труба подачи воздуха диаметром 60мм.
• Колено дымохода — труба 100 мм.
• Дымоход — труба из нержавейки 100мм, над крышей — асбестоцементная 120 мм.
• Вентилятор наддува — от печки ВАЗ 2108.

Корпус печки:

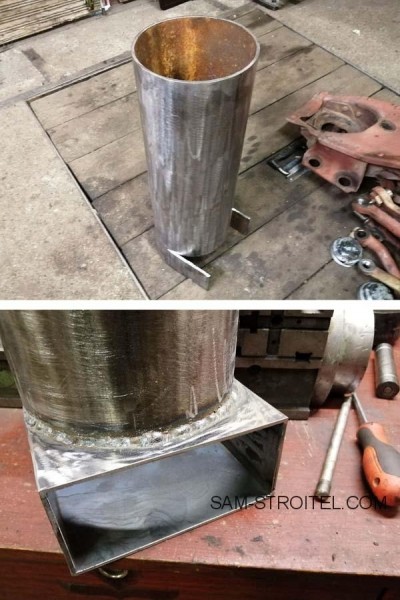

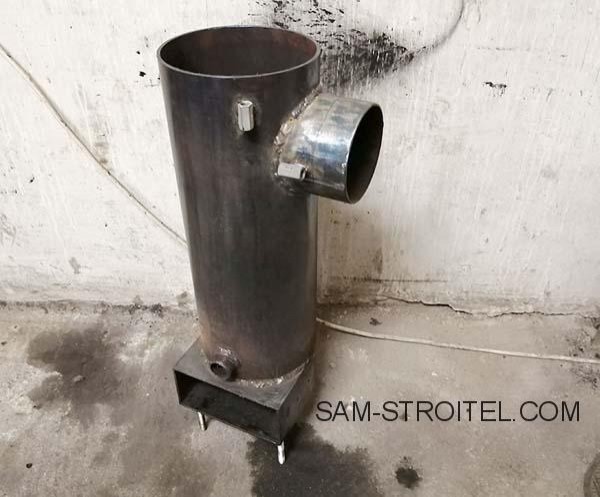

Внизу люк, в который вставляется чашка. Выше — отверстие для розжига, закрыто винтовой пробкой. Сбоку выход на колено дымохода. Высота корпуса 490 мм.

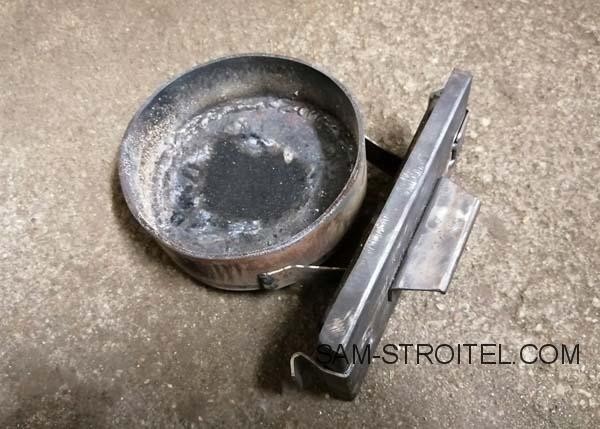

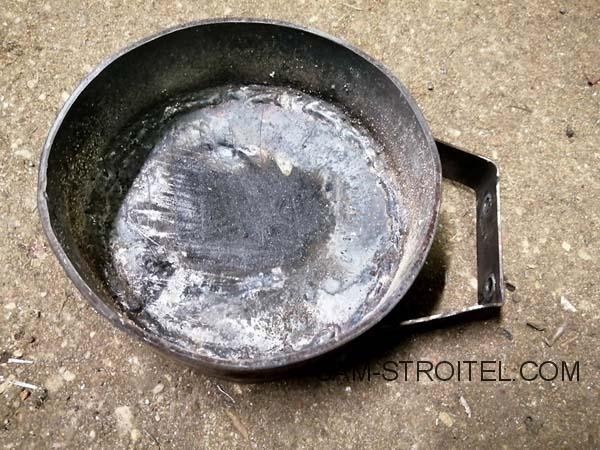

Чашка изготовлена из металла толщиной 4 мм. Крепится болтами к крышке люка. Чашка не касается дна печки, что препятствует её охлаждению. Это очень важно для нормальной работы печи.

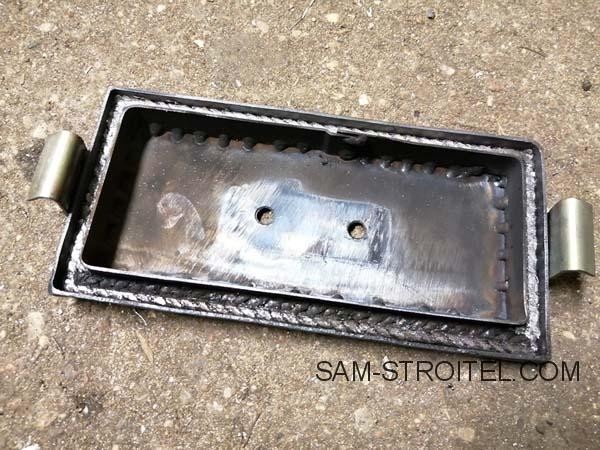

В крышке люка по контуру заложен асбестовый шнур для уплотнения.

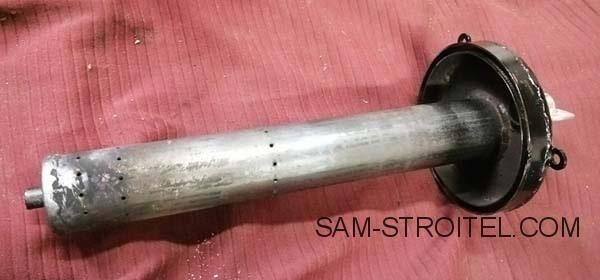

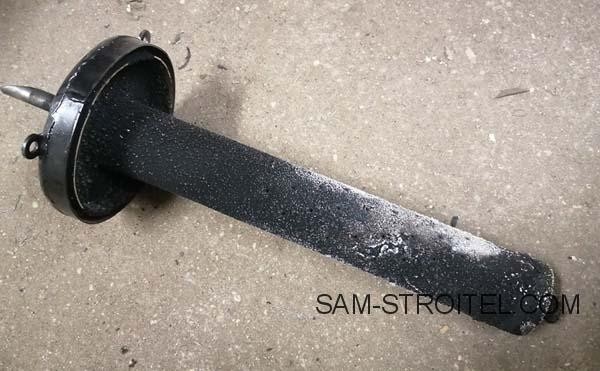

Внутренняя труба подачи воздуха и масла. Длина до плоскости крышки 390 мм. Внутри неё проходит трубка диаметром 16 мм для подачи масла.

На расположение отверстий для воздуха на этом фото не обращайте внимания, ниже напишу правильные размеры этих отверстий

В крышку заложен асбестовый шнур для уплотнения.

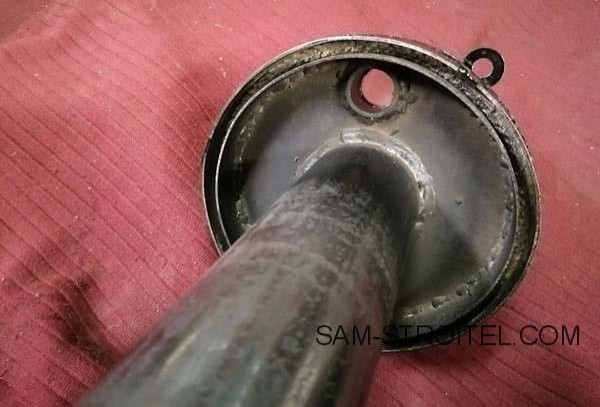

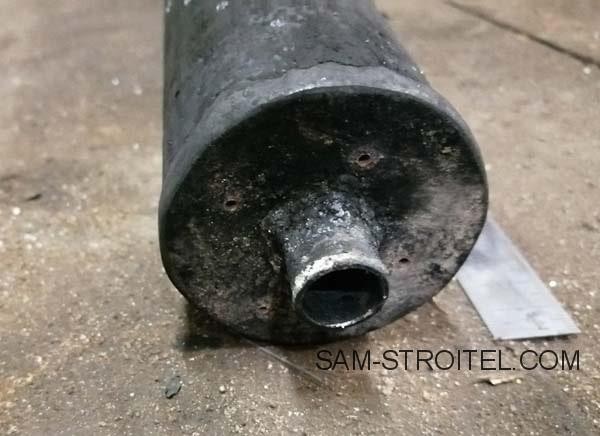

В торец трубы вварена трубка подачи масла и просверлены 4 отверстия диаметром 2 мм. Через них подаётся воздух для поддержания горения масла в чашке.
Так же дополнительно воздух подаётся в чашку через трубку подачи масла. Это нужно только во время розжига, пока печь не вышла в рабочий режим. После нагрева дополнительный воздух перекрывается заслонкой в корпусе наддува.

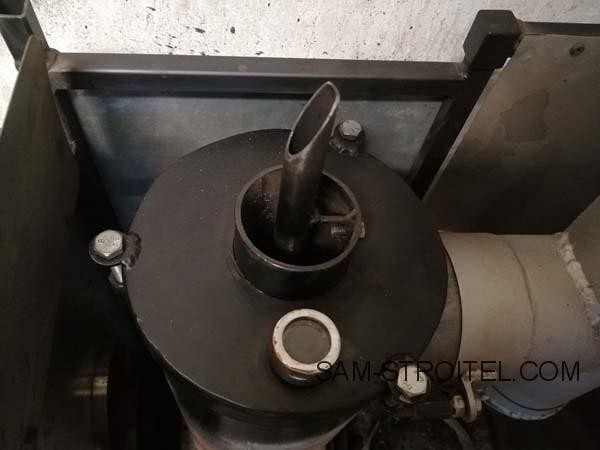

В крышке сделано отверстие для наблюдения за процессом горения. Вварена трубка с резьбой, закрывается круглым стеклом, зажатым гайкой.

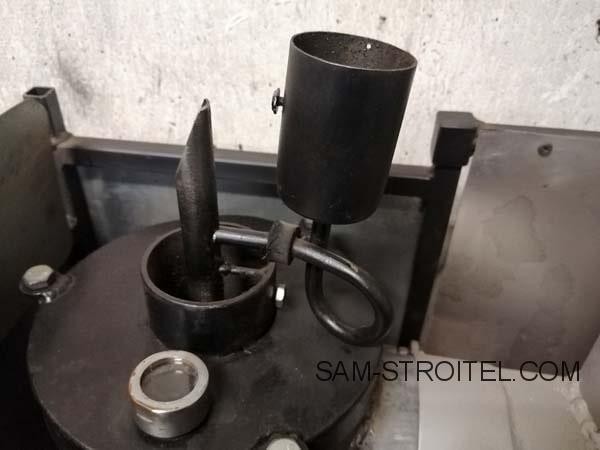

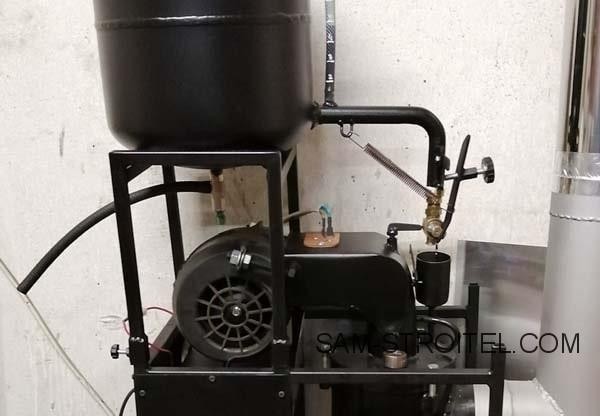

Здесь видна система подачи масла в трубку: Корпус наддува снят для наглядности.

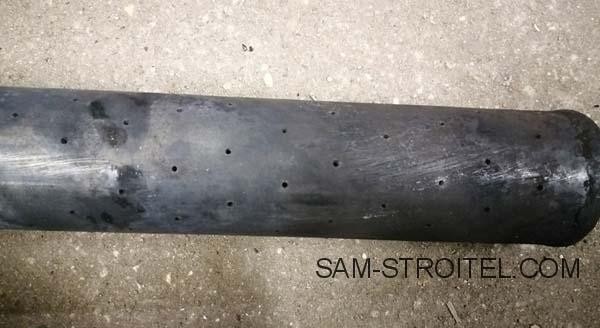

В трубе подачи воздуха просверлены 10 рядов отверстий диаметром 2 мм, по 8 отверстий в ряду. Расстояние между рядами — 20 мм, расстояние от дна трубы до нижнего ряда — 30 мм.

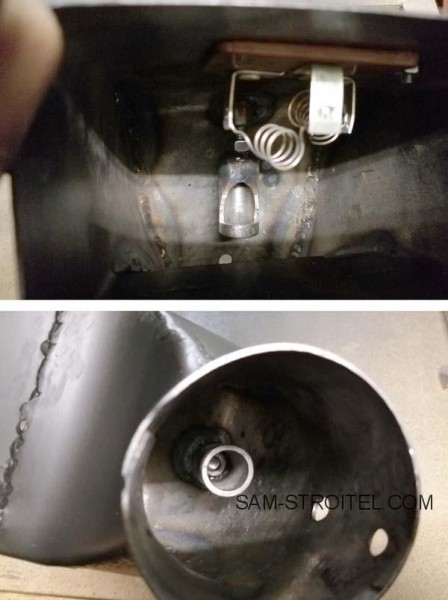

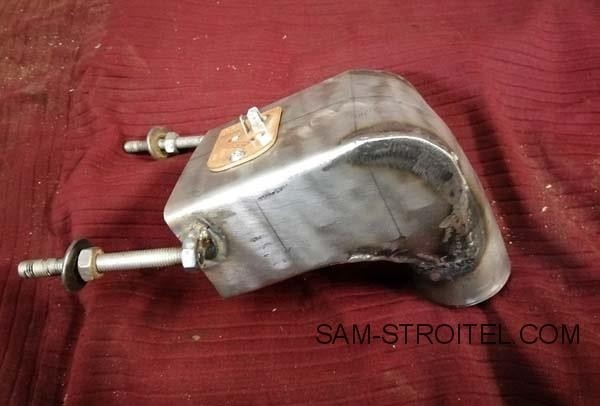

Корпус наддува сделал из листа металла 1 мм. К нему крепится вентилятор от печки ВАЗ 2108. Сверху привинчен резистор от той же печки.

Внутри заслонка регулировки подачи воздуха в чашку — трубка с фигурным пропилом, поворачивается вокруг своей оси.

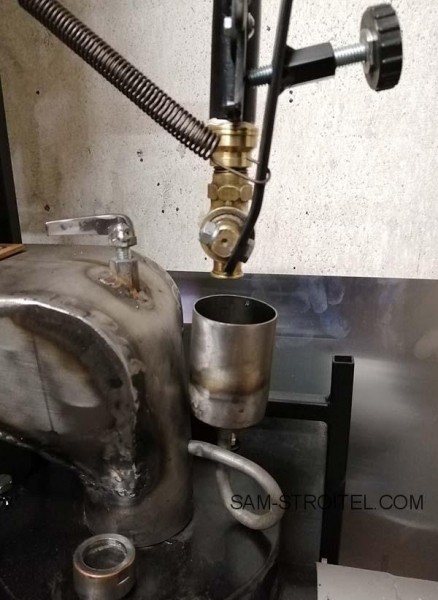

Подача масла — самотёком через кран с тонкой регулировкой.

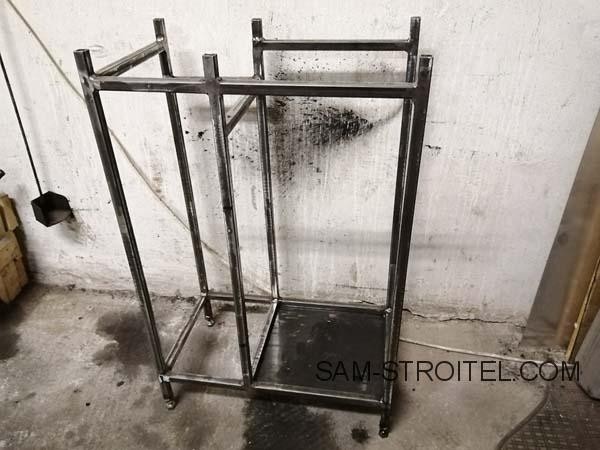

Основание печки — из профильной трубы 15х15 мм.

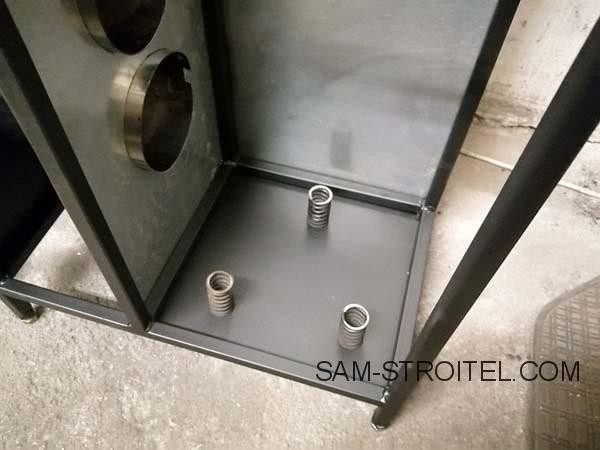

Печка установлена на пружинных опорах, чтобы снять нагрузку с дымохода (он ощутимо удлиняется при нагреве).

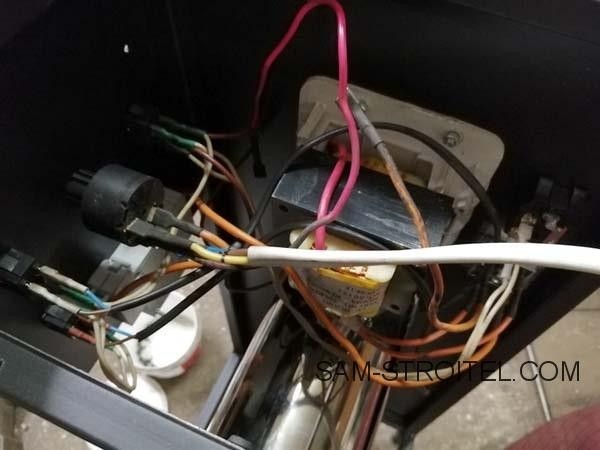

Для питания вентилятора наддува использовал трансформатор от бесперебойника и диодный мост. Регулировка скорости — переключателем от той же ВАЗовской печки.

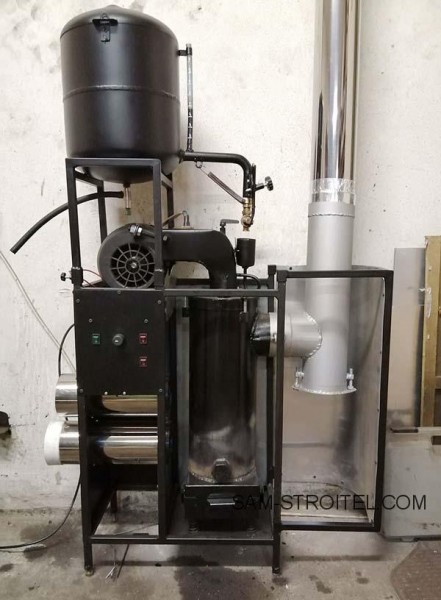

Сверху установлен съемный бак для масла. В двух горизонтальных трубах из нержавейки установлены два канальных вентилятора по 10 Вт для обдува печки. С правой стороны — съемный экран. Он направляет тёплый воздух в середину гаража.

Габариты всей конструкции 110х65х25 см без учета дымохода.
Общая высота дымохода — около 4 м.

Эксплуатация печки в прошлом сезоне показала её неприхотливость и эффективность. Зима была тёплой, поэтому расход отработки не превышал 0,5 литра в час.

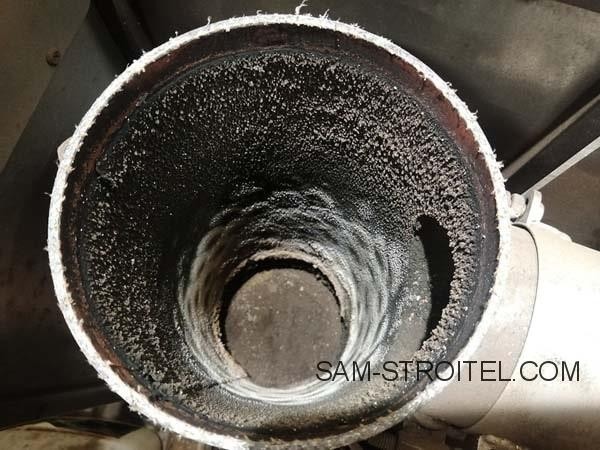

Для наглядности я сфотографировал внутренности печки после того, как она отработала целый сезон:

Небольшое видео о работе печи:

Автор самоделки: Глеб. г. Минск. Беларусь.
