Отопитель планар — техническое устройство и инструкция по монтажу

Эти отопители пользуются широкой популярностью у автомобилистов, и спрос на них постоянно растет. Прибор обладает отменной универсальностью – он прекрасно устанавливается практически на любые модели машин, вполне может быть смонтирован в качестве основного или резервного источника тепла и на небольшом стационарном объекте. Итак, рассматриваем отопитель планар — техническое устройство и инструкция по монтажу и эксплуатации. Возможно, эта информация станет побудительным мотивом к приобретению и установке такого обогревателя для тех, кто еще не определился с выбором источника тепла.

Принцип работы и особенности прибора

Очень важным моментом является то, что разработан и выпускается прибор отечественным производителем. То есть еще на этапе проектирования были учтены все особенности эксплуатации на территории России. В частности, критически низкие зимние температуры окружающего воздуха, доходящие во многих регионах до -45 градусов.

Одна из моделей этой линейки отопителей – «Планар 4ДМ12/24»

Линейка отопители представлена несколькими моделями, различающихся по большей мере выходной тепловой мощностью, особенностями подключения питания и блока управления, и отчасти внешним исполнением и комплектацией. Но внутренняя компоновка и, безусловно, принцип действия сохраняется общим.

Отопитель является автономным прибором, и работает на дизельном топливе, но совершенно независимо от двигателя автомобиля. Прибор требует подключения к сети постоянного тока 12 или 24 вольта (в зависимости от модели). Высвобожденная тепловая энергия при сжигании дизтоплива через теплообменник передается прокачиваемому через «Планар» воздуху. Как видно, принцип работы сам по себе несложен. А конструкцию можно рассмотреть на следующей схеме.

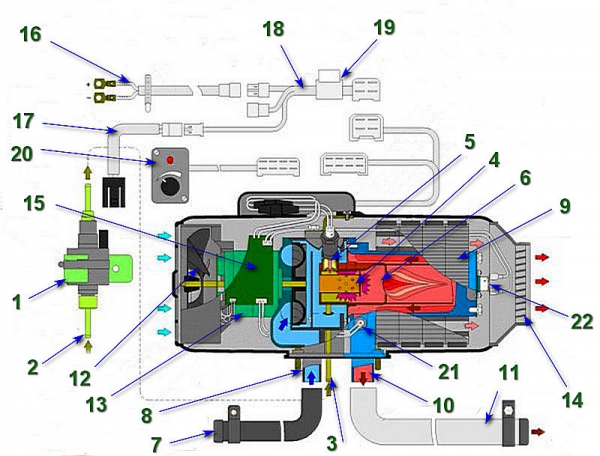

Принципиальная схема устройства и работы воздушного отопителя «Планар»

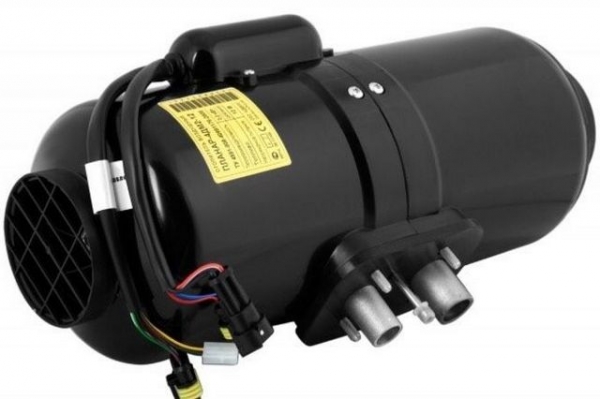

Прибор имеет характерный цилиндрический корпус. Некоторые модели оснащены кожухом с несколько угловатой «коробчатой» формой.

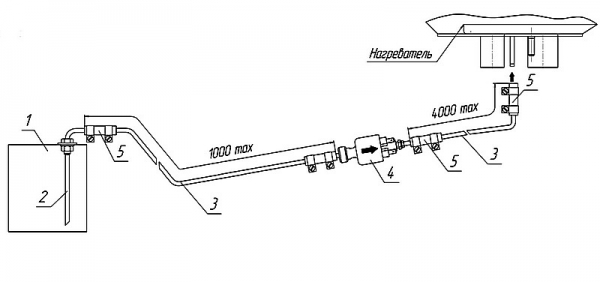

Топливо нагнетается в «Планар» с помощью собственного электрического насоса (поз. 1). Забор дизтоплива производится по металлической трубке (поз. 2), которая может заводиться в штатный бак дизельного автомобиля, или же в отдельный бак, предназначенный именно для питания «Планара». Через насос по топливопроводу солярка поступает через патрубок (поз. 3) и подается к форсунке (поз. 4) камеры сгорания. Туда же заведена свеча накала (поз. 5), которая необходима для запуска отопителя и обеспечения его работы на начальном этапе. Основной процесс сжигания впрыскиваемого топлива происходит в камере сгорания (поз. 6).

Для горения топлива необходима подача воздуха Забор воздуха извне производится по гибкому рукаву (поз. 7), подключенному к входному патрубку (поз. 8). Подача — принудительная, для чего перед камерой сгорания располагается крыльчатка вентилятора.

Раскаленные продукты сгорания проходят через специальные каналы, «омывая» изнутри металлический теплообменник (поз. 9), частично отдавая тепло ему. Затем они отводятся через выводной патрубок (поз. 10), которому подключён ударопрочный металлический гофрированный рукав (поз. 11) для отведения выхлопных газов наружу, за пределы салона (гаража и т.п.).

Одновременно через прибор прокачивается воздух. Это обеспечивается вентилятором (поз. 12), приводимым в движение электроприводом (поз. 13). Кстати, с противоположной стороны этого электродвигателя как раз и размещен тот вентилятор, которые обеспечивает нагнетание воздуха в камеру сгорания.

Проходящий через корпус отопителя воздух вначале обеспечивает охлаждение электропривода. А затем он проходит через пластины радиатора-теплообменника, где получает нагрев, и через выходной кожух (поз. 14) или непосредственно выбрасывается в обогреваемое помещение, или направляется в нужную область по подключённому воздуховоду (гофрированному рукаву, трубе и т.п.)

Электропитание и управление режимами работы прибора обеспечивается целым каскадом устройств и коммуникационных проводов. Прежде всего, в самом отопителе размещена электронная схема управления (поз. 15). Предусмотрен специальный шнур для подключения к источнику постоянного тока (поз. 16). Отдельный кабель идет к электрическому топливному насосу (поз. 17). Для общей коммутации всех блоков предусмотрен специальный шлейф с колодками-разъемами (поз. 18). Форма колодок продумана так, что исключается ошибочное подключение. На этом же шлейфе установлен плавкий предохранитель (поз. 19). Контрольные и регулировочные функции возложены на выносной пульт управления (поз. 20) той или иной модификации, который располагается в салоне на приборной панели автомобиля или в удобном для пользователя месте при стационарной установке «Планара».

Оснащён прибор и собственными системами «самодиагностики» и защиты. Так, за состоянием пламени в камере сгорания следит специальный датчик-индикатор (поз. 21). На выходе расположен температурный датчик (поз. 22), который не допустит перегрева отопителя.

Цены на отопитель Теплостар ПЛАНАР

Отопитель воздушный Теплостар

Преимуществом отопителя «Планар» является возможность регулировки мощности нагрева воздуха. Для получения необходимой температуры в пульте внешнего управления предусмотрена специальная рукоятка, которая устанавливается в необходимом положении, или же установка режимов производится с помощью кнопок и цифрового дисплея. После того как будет выставлен требуемый режим, работа прибора станет контролироваться автоматически, то есть без вмешательства человека. Для этого некоторые модели дополнительно комплектуются внешними температурными датчиками, или же такие датчики приобретаются отдельно.

Одна из простых модификаций пульта управления для отопителя «Планар»

В работе прибора соблюдается определенная цикличность:

• Первым этапом после включения питания происходит продувка камеры сгорания.
• Далее, до установленной температуры прогревается свеча накаливания.
• Затем в камеру сгорания подается горючее и нагнетается необходимое для его горения количество воздуха.
• За счет накала свечи происходит первичный розжиг горелки. В дальнейшем свеча накаливания поддерживает воспламенение струи топлива до тех пор, пока процесс горения не стабилизируется. После этого свеча автоматически будет отключена.

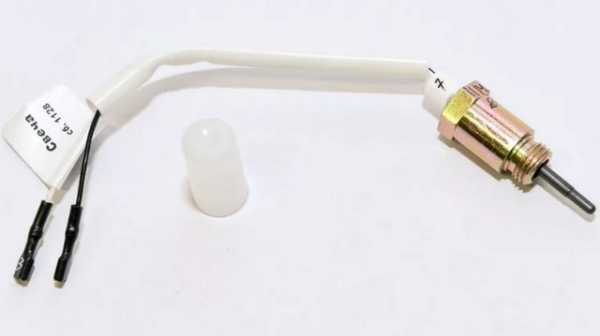

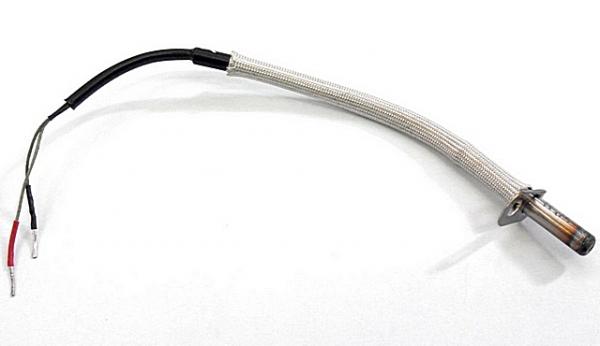

Так выглядит свеча накаливания для отопителя «Планар». Время от времени она требует замены

• Выбранный режим работы поддерживается автоматикой. Про режимы будет рассказано ниже.
• При выключении прибора сначала прекращается подача топлива, а затем происходит вентилирование камеры сгорания.

В связи с тем, что некоторые автолюбители отказываются от установки «Планара», опасаясь его некорректной работы при возникновении нештатных ситуаций и угрозы возгорания прибора, следует заметить, что отопитель оснащен многоуровневой системой самозащиты.

• Розжиг осуществляется только в том случае, если система самодиагностики произведет проверку исправности всех узлов отопителя.
• При превышении допустимого уровня нагрева воздуха на выходе, происходит отключение устройства — за этим следит датчик перегрева. Например, по каким-то причинам прекратилось или затруднено прокачка воздуха через отопитель.

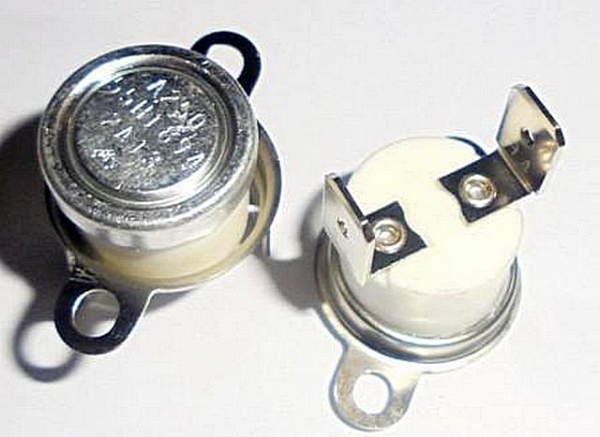

Датчик перегрева выключит «Планар», если температура на выходе превышает допустимую

• Если горение подаваемого топлива внутри прибора прекращается самопроизвольно (этот процесс контролирует индикатор пламени), то предпринимаются три попытки повторного розжига. Если они окажутся неудачными – отопитель автоматически отключается.

Расположенный внутри камеры сгорания индикатор пламени отслеживает процесс сжигания подаваемого топлива

• Если нескольких попыток запустить работу прибора оказались бесплодными, то автоматикой выдается предупреждение о его неисправности.
• Процесс корректной работы отопителя контролируется системой автоматики. В случае возникновения какая-либо неисправности, устройство управления реагирует на это включением на пульте мигающего светодиода, красного или оранжевого цвета. Количество миганий лампочки через паузу подскажет вид неисправности. Если прибор оснащен пультом с цифровым дисплеем, то на его экране высвечивается код неисправности.

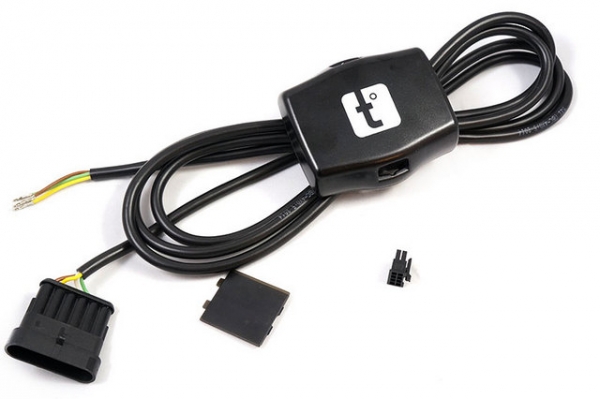

В комплектацию отопителя, кроме регулятора мощности, может входить таймер, предназначенный для отключения прибора после его работы в течение установленного срока.

Небезопасными для работы прибора являются перепады напряжения. Блок управления будет работоспособен только в тех случаях, когда оно стабилизировано. Поэтому отопитель рекомендуется подключать исключительно к аккумулятору, причем «минус» также должен быть заведен на аккумулятор, а не на массу автомобиля.

Комплектация и основные характеристики прибора

Линейка «Планар» приставлена несколькими моделями. Разница может быть в тепловой мощности, в напряжении питания, в комплектации. Так, некоторые в комплект некоторых приборов входят пластиковые баки для горючего с кронштейнами для их крепления, а другие оснащаются специальным тройником для подключения к штатному топливному баку автомобиля. Возможны и иные различия.

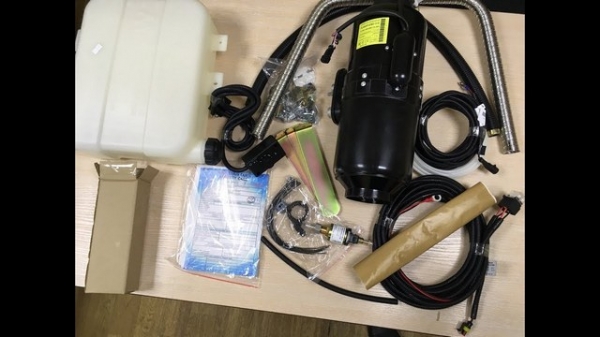

Пример комплекта отопителя «Планар-4-DM2-12-S» — входит все необходимое для полноценного монтажа прибора

Ниже в таблице представлены основные характеристики различных модели отопителей «Планар». Обращается внимание на следующее – приборы могут быть рассчитаны на питание от источника постоянного тока 12 В или 24 В. Особенности моделей, рассчитанных на 24 В, показаны в скобках.

Наименование параметров	«Планар-2D-12-S» (24-S)	«Планар-4DM2-12-S» (24-S)	«Планар-44D-12-GP-S» (24-GP-S)	«Планар-8M-12-S» (24-S)
Иллюстрация
Номинальное напряжение питания, В	12 (24)	12 (24)	12 (24)	12 (24)
Тепловая мощность отопителя, кВт (минимальный / максимальный режим)	0,8/2,0 (0,8/0,2)	1,0/3,0 (1,0/3,0)	1,0/4,0 (1,0/4,0)	2,0/6,0 (2,0/7,5)
Расход топлива, л/час (минимальный / максимальный режим)	0,1/0,24 (0,1/0,24)	0,12/0,37 (0,12/0,37)	0,12/0,514 (0,12/0,514)	0,42/0,76 (0,42/0,9)
Потребляемая мощность, Вт (минимальный / максимальный режим)	10/29 (10/29)	9/38 (10/42)	10/58 (10/62)	8/85 (9/90)
Производительность по нагреваемому воздуху, м³/час (минимальный / максимальный режим)	34/75 (34/75)	70/120 (70/120)	70/120 (70/120)	70/175 (70/235)
Режим пуска и остановки	Ручной или дистанционный	Ручной	Ручной или дистанционный	Ручной
Масса в полной комплектации, кг, не более	10	10	10	12

Вид используемого топлива (для всех моделей) — дизельное топливо, в соответствии с ГОСТ 305.  Если для подачи на отопитель используется автономный бак, то рекомендуется разведения солярки керосином в пропорциях, зависящих от типа топлива и температуры воздуха на улице.

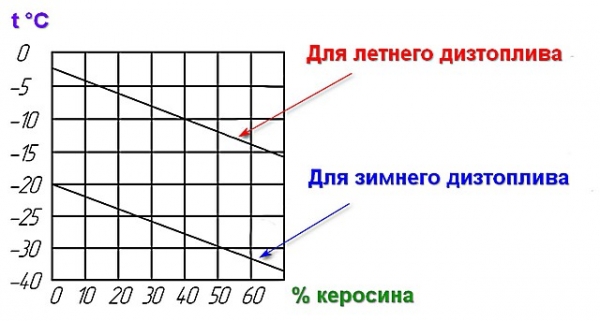

Рекомендуемые пропорции разведения дизельного топлива керосином

Система контроля и управления отопителя «Планар»

Блок управления

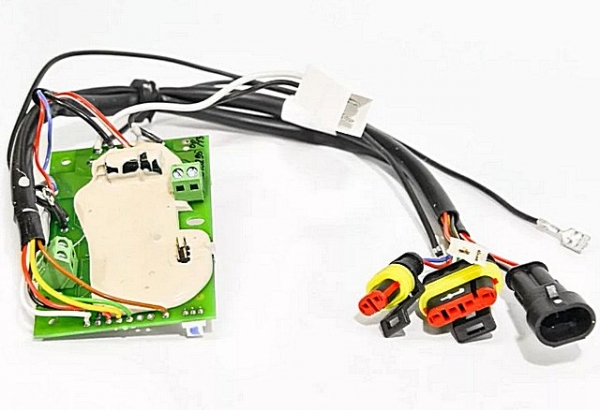

Блок управления располагается внутри корпуса отопительного прибора и связан коммутационными шлейфами (жгутами) со всеми остальными «исполнительными» устройствами. С его помощью осуществляется контроль над работой всех узлов прибора.

Блок управления отопителя «Планар-44D-12-GP-S»

Функционирует он совместно с пультом управления и выполняет следующие функции:

• Проведение начальной диагностики на предмет исправности отопителя при его запуске.
• Включение и выключение прибора через пульт управления.
• Осуществление контроля за температурным режимом в салоне автомобиля (при наличии внешнего датчика).
• Управление процессом горения топлива и контроль за его стабильностью..
• Автоматическое проведение вентиляции после завершения процесса горения.
• Автоматическое отключение отопителя в следующих случаях:

— возникновение неисправности одного из контролируемых узлов;

— при нагреве теплообменника до критически высоких температур;

— при выходе напряжения за пределы допустимых норм;

— при затухании или неровности горения пламени в камере сгорания.

В некоторых моделях могут быть и иные случаи срабатывания защиты.

Режимы работы отопителей «Планар»

Прежде чем перейти к рассмотрению пультов управления, необходимо внести ясность — в каких режимах способны работать отопители.

Предусмотрено три режима, но их использование на конкретной модели во многом зависит от комплектации.

• Режим работы «по мощности». Дает возможность нагреть помещение в максимально короткий срок. После запуска отопителя он постоянно работает на установленной мощности (возможна градация до 8 уровней) вплоть до его выключения пользователем вручную.
• Режим работы «по температуре». Позволяет прогреть помещение до установленного уровня температуры. При достижении заданного «потолка» отопитель автоматически снижает тепловую производительность от максимума до минимума, но самостоятельного его выключения не происходит.

То есть если температура даже будет выше установленного значения, прибор будет продолжать работать на минимальной мощности. При снижении температуры (менее установленного значения) блок управления отопителя автоматически поднимет мощность обогрева.

Работа по такому принципу продолжается до полного выключения «Планара» пользователем вручную.

• Режим работы «вентиляция» — позволяет постоянно поддерживать в помещении заданную температуру с высокой степенью точности. «Вентиляция» совмещается с режимом «по температуре», совмещение с режимом «по мощности» — невозможно.

При достижении в помещении заданной температуры горелка отопителя гасится, и продолжается только прокачка воздуха через прибор, то есть вентиляция помещения. При снижении температуры примерно на 5 градусов менее установленного значения, производится автоматический розжиг. И так далее – до выключения прибора. Полное выключение производится вручную пользователем.

Все режимы устанавливаются перед запуском отопителя. То есть во время работы их изменение – невозможно. А выбор и установка параметров режимов производится на пульте управления.

Пульты управления для отопителей «Планар»

В связи с тем, что пульт управления является одновременно и индикатором общей работы прибора, о нем следует рассказать более подробно.

ПУ устанавливается на приборной панели в салоне автомобиля или же в другом удобном для пользователя месте. Крепится пульт с помощью двухстороннего скотча или с помощью обычного резьбового крепежа. Подключение пульта к отопителю производится через шлейф с одной или несколькими контактными колодками.

Приборы могут комплектоваться разными пультами управления, в том числе и по выбору потребителя. Так, на настоящий момент обычно используются три модификации – ПУ-5, ПУ-10М и ПУ-22.

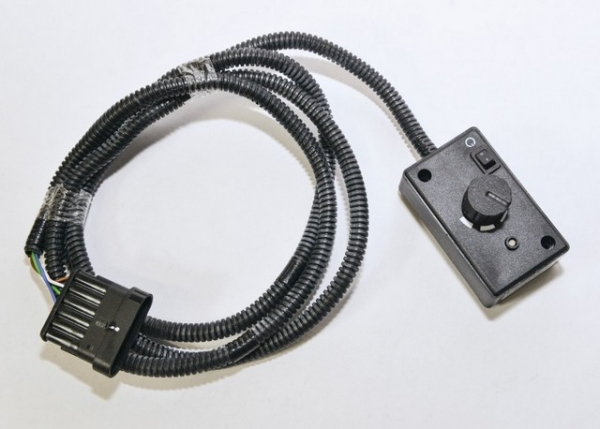

Пульт управления ПУ-10М

Пожалуй, самый простой пульт, правда, с ограниченными возможностями. Так, допускает работу отопителя только в режиме «по мощности» — при отсутствии выносного датчика температуры, или «по температуре» — при наличии такого датчика. Режим «вентиляции» — не предусматривается.

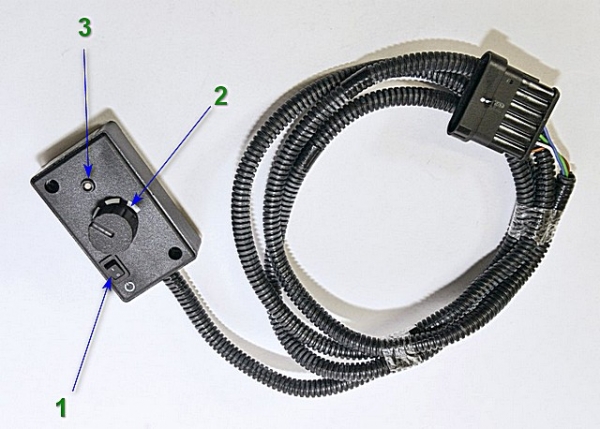

Пульт управления ПУ-10 (10М)

Разберемся с органами управления пульта:

1 — клавиша ручного включения-выключения отопителя. Пояснений, видимо, не требуется.

2 — рукоятка (маховик) потенциометра, с помощью которой устанавливается или уровень тепловой мощности (от 1 до 3 кВт), или, при наличии внешнего датчика — уровень температуры в пределах от +15 (или от +1, в зависимости от модификации) до + 30 градусов. Шкалы с точной градацией нет – приходится выставлять значения интуитивно, пропорционально повороту рукоятки, по нарастанию при вращении по часовой стрелке.

3 – светодиодный индикатор. Позволяет не только визуально контролировать работу прибора, но и определять возникшие неисправности.

— Светодиод не горит – отопитель выключен.

— Светодиод горит ровным красным светом – отопитель работает в режиме обогрева, или же в режиме вентилирования камеры сгорания перед пуском или после остановки.

— Светодиод моргает красным цветом – в работе отопителя обнаружены неполадки. Количество промаргиваний между паузами помогает диагностировать тип неисправности (об этом будет сказано ниже).

Пульт управления универсальный ПУ-5

Несмотря на некую схожесть с предыдущей моделью, этот пульт обладает уже более широкими возможностями. В частности – позволяет использовать отопитель «Планар» и в режиме «вентиляция» как с подогревом, так и просто для обеспечения воздухообмена.

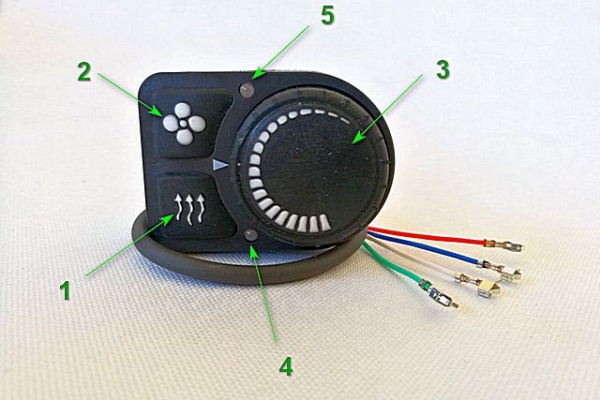

Универсальный пульт управления ПУ-5

Разбираемся с органами управления и индикации:

1 — клавиша включения отопителя в режим отопления (по мощности или по температуре, в зависимости от отсутствия или наличия выносного датчика) на неопределённое время, и для выключения.

2 — клавиша включения режима вентиляции. Может обеспечивать общую вентиляцию – только для обеспечения циркуляции воздуха по помещению. При включенном режиме «по температуре», то есть с наличием выносного датчика, обеспечивает обогрев с вентиляцией, о чем рассказывалось выше. В режиме работы «по мощности» функция недоступна.

3 — маховик потенциометра с нанесенной условной градуировкой. Позволяет:

— Устанавливать производительность вентилятора (скорость вращения привода) в режиме вентиляции без обогрева.

— Изменять тепловую производительность отопителя от минимального до максимального значения (кВт) в режиме работы «по мощности».

— Устанавливать ожидаемую температуру в обогреваемом помещении при работе в режиме «по температуре» или «вентиляция с подогревом». Диапазон – от +1 (или +15 в некоторых модификациях) до +30 градусов.

4 — светодиодный индикатор общей работоспособности системы:

— не горит – отопитель выключен;

— горит желтым светом – отопитель работает в режиме обогрева;

— промаргивание желтым светом – производится продувка камеры сгорания перед запуском или после выключения;

— красное моргание – обнаружена неисправность. Количество морганий позволяет диагностировать проблему.

5 — светодиодный индикатор режимов вентиляции:

— не горит – при выключенном отопителе или при выключенном режиме вентиляции.

— зеленое сечение – работа в режиме вентиляции без подогрева.

— желтое свечение – работа в режиме вентиляции с обогревом, при наличии внешнего датчика.

— моргает зеленым – выключение режима вентиляции.

Пульт управления ПУ-22

Эта модель пришла на замену аналогичным и внешне, и по принципу управления пультам ПУ-8М и ПУ-16.

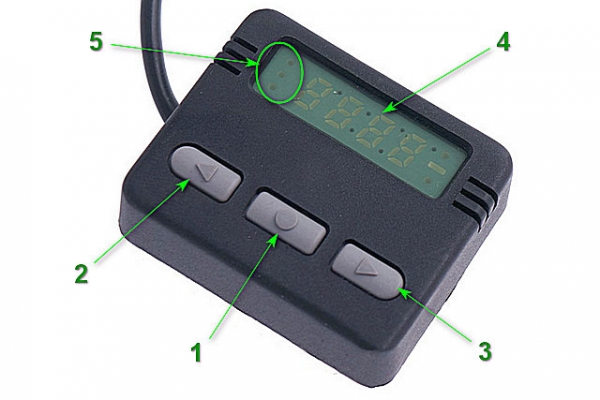

Пульт управления ПУ-22

Разбираемся с функциональным предназначением органов индикации и управления.

1 — кнопка запуска и выключения отопителя. При настройке прибора – вначале подтверждение выбранного пункта меню, а затем – активация режима.

2 — кнопка исполняет несколько функций:

— выбор режима работы отопителя;

— выбор датчика температуры, с которого будут сниматься значения для сопоставления с установленными;

— изменение установки температуры или мощности в сторону уменьшения.

3 — кнопка со своим набором функций:

— включение и выключение режима вентиляции;

— изменение установки температуры или мощности в сторону увеличения.

4 — четырёхразрядный светодиодный дисплей:

— показывает установленные значения ожидаемой температуры или мощности;

— показывает код неисправности в случае выявления таковой:

— горизонтальные «перекладины» крайнего правого разряда показывают, какой из температурных датчиков задействован в текущем режиме работы.

5 — группа светодиодов, показывающих выбранный режим работы отопителя и его текущее состояние.

Свечение светодиодных индикаторов или сегментов дисплея	Что означает
	Выбран режим работы «по мощности» (одно из восьми значений с условной индикацией на дисплее в виде вертикальных сегментов).
	Выбран режим работы «вентиляции».
	Выбран режим работы «по температуре» (с абсолютным показателем значения на дисплее).
	Задействован выносной датчик температуры, расположенный в кабине (отапливаемом помещении).
	Задействован встроенный в пуль управления температурный датчик.
	Задействован только термодатчик перегрева отопителя.

Периодичность моргания светодиодов-индикаторов режимов работы говорит о состоянии системы:

— индикатор моргает очень редко — отопитель в выключенном состоянии, питание подключено;

— индикатор горит ровным светом — отопитель штатно работает в выбранном режиме;

— индикатор моргает очень часто — нормальный признак при выключении отопителя и продувке камеры сгорания.

— индикатор моргает с периодичностью один раз в секунду — в системе выявлена неисправность, а код ошибки должен высветиться на цифровом дисплее.

Как видно, любой из пультов имеет возможность просигнализировать пользователю не только о наличии неисправностей, но и об их характере (количеством морганий или числовым кодом). Поэтому есть смысл чуть подробнее остановиться и на этом вопросе.

Индикация ошибок и неисправностей, возникших при работе системы

Ниже буду представлены две таблицы. В обеих указывается способ индикации ошибки или неисправности, тип ошибки и возможные способы ее устранения. Однако если проблемы, помещенные в первой таблице, допускается решать самостоятельно, то во второй приведены те, что требуют привлечения работников сервисной службы.

Таблица №1. Неисправности отопителя «Планар», которые можно устранить самостоятельно.

Числовой код неисправности	Количество миганий индикатора после паузы	Характер сбоя или неисправности	Возможные пути устранения проблемы
1	1	Перегрев теплообменника отопителя	Проверить проходимость входного и выходного патрубков отопителя – для свободной циркуляции перекачиваемого воздуха.
2	12	Перегрев отопителя в области размещения блока управления. Перегрев по датчику-индикатору пламени	Проверка патрубков, как в предыдущем случае. Проверка трубопроводов подачи воздуха в камеру сгорания и отвода выхлопных газов. Затем – повторный пуск для охлаждения прибора.
12 или 15	9	Отключение вызвано соответственно недопустимо повышенным или пониженным напряжением питания.	Проверка самих аккумуляторных батарей, регулятора напряжения автомобиля, а также проводки и соединений. Проверка постоянного напряжения мультитестером между контактами 1 и 2 разъема питания. Допустимые диапазоны – от 10 до 16 В для «Планара», требующего питания 12 В, и от 20 до 30 В – для моделей, работающих от 24 В.
13	2	Допустимые попытки запуска остались нерезультативными.	Проверка наличия топлива, системы его подачи, нагнетания воздуха в камеру сгорания и отвода выхлопных газов.
16	10	Превышено время штатной вентиляции камеры сгорания.	Проверка состояния и проходимости трубы подачи воздуха в камеру сгорания и отвода выхлопных газов. При выявлении признаков засорения каналов выполняется их прочистка.
20 или 30	8	Потеряна коммутация между блоком и пультом управления. В первом случае (код ошибки 20) в ВУ не поступает информация из БУ. Во втором (код 30) БУ не получает управляющих команд от ПУ.	Тщательно проверяются все шлейфы и разъемы.
29	3	Количество срывов пламени горелки превысило допустимое.	Проверка всей магистрали подачи топлива. Проверка трубопровода нагнетания воздуха в камеру сгорания и выхлопной трубы.
31	14	Перегрев в области расположения встроенного датчика температуры отопителя. (Только для моделей «Планар-8DM»).	Проверить проходимость входного и выходного патрубков отопителя – для свободной циркуляции перекачиваемого воздуха.
35	13	Срывы пламени в горелке, вызванные просадкой напряжения питания. (Только для моделей «Планар-8DM»).	Проверка самих аккумуляторных батарей, регулятора напряжения автомобиля, а также проводки и соединений.
78	–	Показывается только на цифровом дисплее. По сути – не ошибка, а предупреждение пользователю об отмеченных случаях срыва пламени на горелке.	Признак возможной разгерметизации топливной магистрали. Проверка всех хомутов, штуцеров и уплотнений.

Таблица №2. Неисправности отопителя «Планар», устранение которых должно проводиться специалистами сервисного центра.

Надо сказать, что многие владельцы обогревателей и эти проблемы стремятся решить собственными силами. Но необходимой помнить, что при таком вмешательстве можно лишиться гарантии производителя.

Числовой код неисправности	Количество миганий индикатора после паузы	Характер сбоя или неисправности	Возможные пути устранения проблемы
1	1	Перегрев теплообменника отопителя.	Если не помогают меры, указанные в первой таблице – проверка и, при необходимости, замена датчика перегрева теплообменника.
4 или 6	6	Вход из строя встроенного температурного датчика блока управления.	Замена блока управления в сборе.
5	5	Выход из строя индикатора пламени.	Замена индикатора пламени на исправный.
9	4	Выход из строя свечи накаливания.	Замена свечи накаливания на исправную.
10, 27 или 28	11	Неисправности электропривода. Соответственно: – обороты нагнетателя воздуха недостаточные; – электродвигатель не работает; – двигатель работает постоянно, не слушая команд.	Проверка цепей питания и управления электродвигателя. При неисправности самого привода – замена на новый.
11	18	Неисправность датчика температуры на подающем патрубке вентилятора. (Только для моделей «Планар-8DM»).	Замена датчика температуры.
17	7	Неисправности или сбои в работе топливного насоса.	Замена вышедшего из строя насоса на новый.
32	15	Неисправность датчика температуры на выходном патрубке вентилятора. (Только для моделей «Планар-8DM»).	Замена датчика температуры.
33	16	Блокировка отопителя по причине трех подряд ошибок «перегрев». (Только для моделей «Планар-8DM»).	Разблокировка проводится исключительно специалистами сервисного центра.
34	19	Неподходящий (не соответствующий модели или самовольно изменённый) датчик температуры. (Только для моделей «Планар-8DM»).	Замена датчика на новый штатный.
36	20	Превышение допустимой температуры датчика пламени.	Решение принимается после проведения тщательной диагностики отопителя.

Подключение отопителя «Планар» и основные требования к процессу монтажа

Лучшим вариантом будет доверить монтаж отопителя в автомобиль или гараж (вагончик, кунг и т.п.) специалистам, имеющим опыт в выполнении подобных работ. Но если решено выполнить этот процесс самостоятельно, следует придерживаться рекомендаций производителя, учитывая представленные схемы.

Сам по себе монтаж – не столь сложен и для технически «подкованного» мастера – интуитивно понятен.

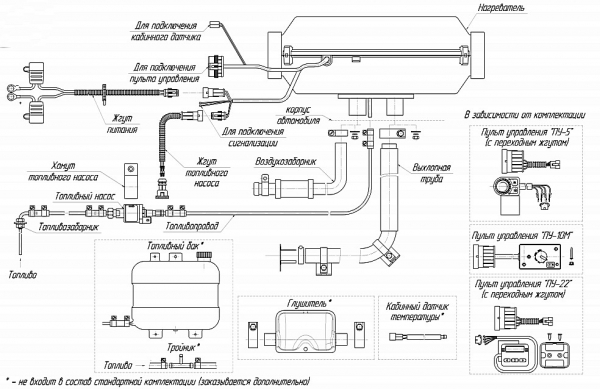

Общая схема установки отопителя представлена на следующей иллюстрации:

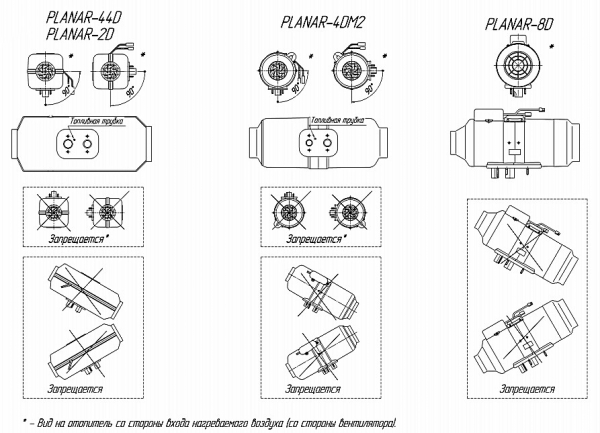

На схеме показана установка отопителя «Планар-2D». Но принципиальных отличий от установки других моделей – нет.

• Для стационарной установки отопителя на нем предусмотрена монтажная площадка с патрубками – топливным, нагнетания воздуха в камеру сгорания, и выхлопным. На монтажной площадке имеются шпильки для крепления гайками к жесткой поверхности – стенке или полу, со сквозным проходом патрубков наружу, или к пьедесталу, обеспечивающему необходимое расстояние для крепления рукавов и топливного шланга к патрубкам. Толщина стенки, к которой допускается крепить отопитель в вырезкой отверстий для патрубков – не более 3 мм. Для более толстых стенок в стене полу, вырезается прямоугольное окно размером 180×95 мм, и отопитель, после подсоединения рукавов и шлангов, крепится с помощью специальной монтажной пластины.

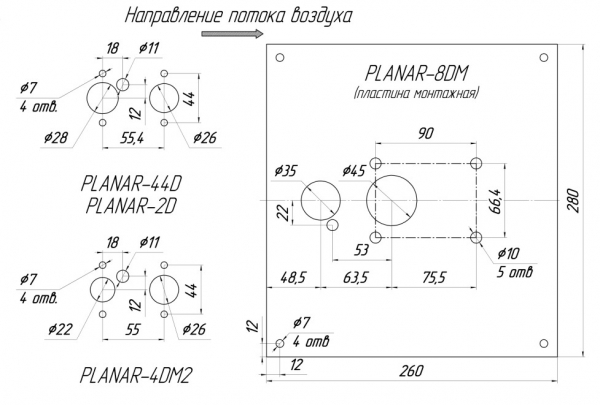

Размеры монтажной пластины, диаметры и расположение отверстий на ней для прохода патрубков (для разных моделей «Планара»).

При монтаже отопителя с использованием монтажных пластин, штатные шпильки в монтажной площадке заменяются на удлиненные.

• Неважно, крепится ли отопитель к стене или полу, очень важно правильно соблюсти допускаемое его пространственное положение. Так, прибор размещается исключительно горизонтально, и при этом свеча накаливания располагается сверху (в верхней половине цилиндра). От этого зависит надежность работы прибора.

Модель «Планар 8D» должна устанавливаться исключительно патрубками вертикально вниз.

Допустимые и запрещаемые пространственные положения отопителей «Планар» различных моделей.

При установке отопителя в тесном пространстве должно обеспечиваться свободное пространство для забора воздуха вентилятором (не менее 50 мм от ближайшей стенки или иного препятствия) и для выхода разогретого воздуха (не менее 150 мм). Сверху должно оставаться расстояние не менее 60 мм – для проведения ремонтно-профилактических работ.

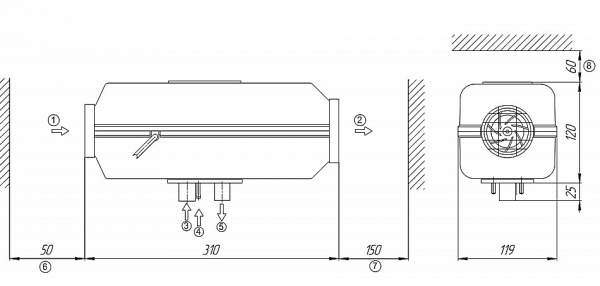

Минимальные расстояния от входного и выходного патрубков, а также от верхней части корпуса до стен (перегородок)

• Отверстие, в которое будет поступать холодный воздух для дальнейшего нагрева, располагается, таким образом, чтобы в него не могли попасть продукты сгорания от двигателя автомобиля. Кроме того, воздух для нагрева, если он поступает снаружи, должен забираться из пространства, защищённого от ветра и осадков, пыли и брызг, которые возникают при перемещении автомобиля по лужам.
• На пути воздушного разогретого потока не должно быть препятствий из материалов, не переносящих повышенные температуры.
• Если прибор работает по принципу рециркуляции воздуха, и используются рукава на входной и выходном патрубке, то выходы этих рукавов должны разместиться так, чтобы исключалось прямое перетекание нагретого воздуха вновь в заборное отверстие.

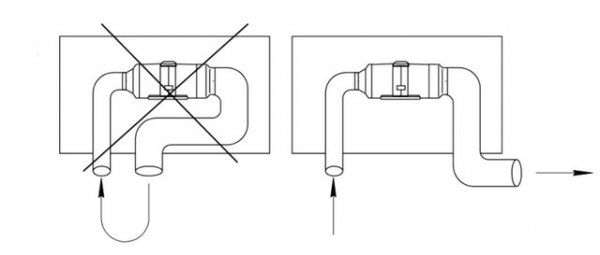

Недопустимое и рекомендуемое взаимное расположение рукавов забора и выхода нагретого воздуха.

• Установка прибора должна быть продумана так, чтобы полностью исключить вероятность попадания во входной и выходной патрубок (с рукавами или без них, неважно) посторонних предметов.

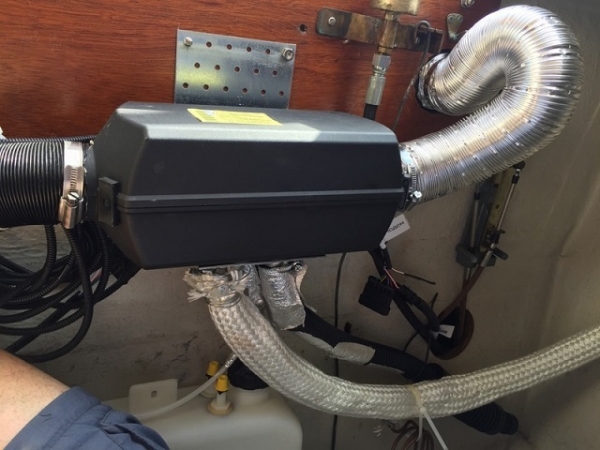

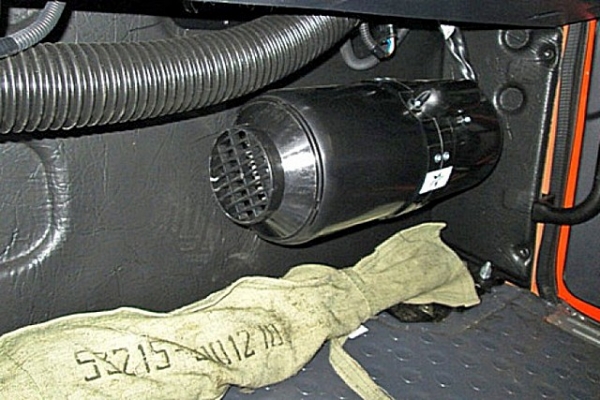

Установленный на стенке автомобильного кунга отопитель «Планар».

• Воздух, предназначенные для процесса горения топлива, не должны поступать в прибор из кабины, салона или багажника автомобиля. Отверстие патрубка для его всасывания должно располагаться так, чтобы была исключена вероятность попадания в него мелкого мусора, воды или снега. Кроме того, необходимо обеспечить беспрепятственный сток попавшей в отверстие воды. Запрещено располагать входное отверстие против встречного воздушного потока, возникающего в период движения автомобиля.
• Установка выхлопной трубы. При выборе места вывода выхлопной трубы, следует учитывать ее нагрев до высокой температуры при эксплуатации отопителя.

Выхлопная труба изготавливается из гибкого металлического гофрированного шланга необходимой длины. Труба монтируется с небольшим наклоном вниз и крепится к патрубку с помощью хомутов. Для защиты элементов автомобиля, например, электропроводки или других коммуникаций от влияния высоких температур выхлопной трубы, ее рекомендуется заключить в теплоизоляционный материал. Продукты сгорания топлива должны отводиться исключительно наружу за пределы салона. При этом входной патрубок для воздуха, используемого для горения, и выход выхлопных газов должны взаимно располагаться так, так, чтобы было исключено всасывание выхлопа в подачу.

Кроме этого, при установке выхлопной трубы необходимо исключить возможность попадания отработанных газов в салон автомобиля, а также всасывания их вентилятором самого отопителя. Выходное отверстие, так же, как и входное должно быть защищено от попадания мусора и снега. На конце выводящей трубы устанавливается экран, необходимый для стабильной работы прибора на малых режимах. Выходное отверстие выводящей выхлопы трубы запрещено монтировать против воздушных потоков, возникающих во время движения автомобиля.

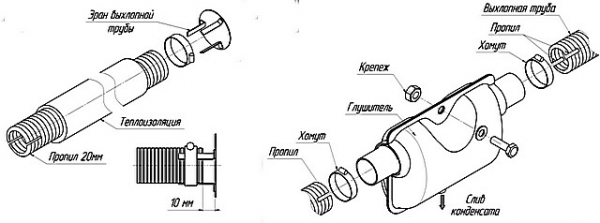

Принципы соединений гофрированной выхлопной трубы с патрубками. Варианты выхлопной трубы с экраном на конце и с глушителем.

При необходимости для выхлопной трубы можно приобрести и установить глушитель – специальные модели для «Планара» предлагаются в продаже опционально.

Если выходной патрубок выхлопа отопителя проходит непосредственно через стенку кузова (кунга, гаража и т.п.), то на этом участке в обязательно порядке предусматривается дополнительная жаростойкая термоизоляция.

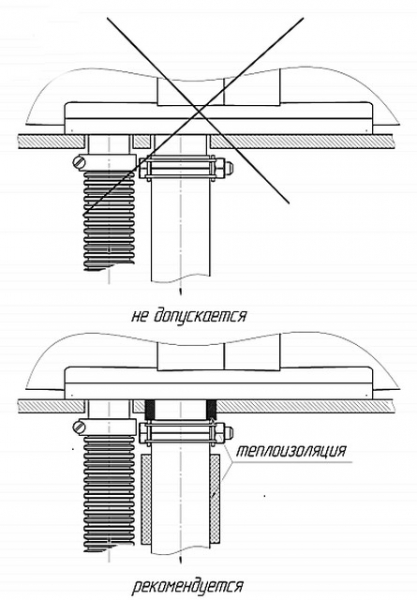

Дополнительная термоизоляция на участке прохода выхлопного патрубка через стену.

Интересный подход к системе выхлопа можно встретить у некоторых мастеров, устанавливающих «Планар» для обогрева гаража. Выхлопная труба у них выходит не напрямую на улицу – отработанные газы проходят через висящий на стене обычный радиатор отопления.

Интересное решение – дополнительный теплообмен за счет установленного на выхлопной магистрали радиатора отопления.

Получается довольно эффективный дополнительный отбор тепла. Правда, особо «усердствовать» с таким теплообменником опасно, так как может недопустимо возрасти сопротивление потоку газов, и отопитель начнет глохнуть. Кроме того, при таком подключении, как показано на иллюстрации, труба может заливаться неизбежным конденсатом. По уму, вход в радиатор лучше расположить сверху, выход снизу. И, естественно, продумать кран для регулярного слива конденсата.

• Установка топливного насоса и бака. Топливный бак должен быть надежно закреплен и установлен так, чтобы при заправке случайно разлитое дизтопливо не попадало на проводку или выхлопную трубу. Наливная горловина бака не должна располагаться в салоне, багажнике, моторном отсеке. Если горловина выводится на боковую сторону автомобиля, то ее пробка должна находиться заподлицо с поверхностью кузова.

Топливный насос рекомендуется устанавливать достаточно близко к топливному баку и ниже нижнего уровня в нем топлива.

С целью предотвращения утечки дизеля из топливного бака при повреждении топливного насоса, первый лучше всего расположить так, чтобы самый высокий уровень его наполнения был ниже верха топливной трубки отопителя.

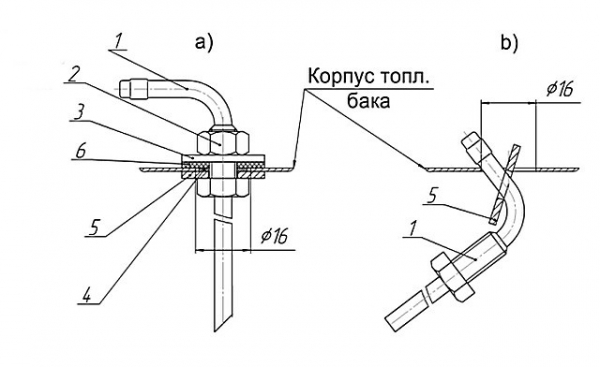

Рекомендуемая схема монтажа топливозаборника в бак автомобиля: а) – в собранном виде, б) процесс заведения трубки заборника и специальной шайбы в окно, вырезанное в верней стенке бака.

1 — Заборник топлива. Нижний край трубки топливозаборника должен быть срезан под углом в 45 градусов. Расстояние от кончика топливозаборника до днища бака — 5÷7 мм.

2 — Крепежная гайка М8

3 — Шайба 8 (увеличенная в диаметре)

4 — Шайба 8 (уменьшенная в диаметре)

5 — Специальная шайба

6 — Уплотнительное кольцо

• Топливозаборник устанавливается в топливный бак согласно представленной выше схеме с применением герметизирующего кольца и фиксирующих его шайб. Монтаж топливопровода от топливного заборника до нагревателя производится в соответствии со следующей схемой.

Подготавливая отверстия в топливном баке для присоединения топливозаборника, необходимо обязательно соблюдать правила техники безопасности по работе с емкостями, предназначенными для взрывоопасных и горючих веществ.

Схема соединения отопителя с заборником топлива.

1 — Топливный бак;
2 — Заборник топлива;
3 — Топливопровод;
4 — Топливный насос;
5 — Соединительная муфта – отрезок трубки из маслобензостойкой резины и два хомута.
При соединении трубок топливопровода муфтами должны быть исключены ошибки, показанные на схеме ниже:

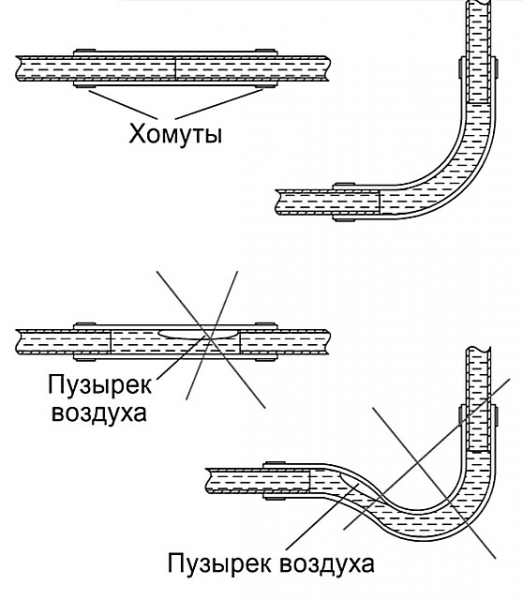

Правильное соединение трубок муфтами, и часто допускаемые ошибки.

Муфты нередко идут в комплекте в виде отрезка резинового шланга. При самостоятельной их нарезке должен соблюдаться размер 50÷70 мм. Нарезка должна производиться хорошо отточенным ножом, чтобы полностью исключить замятия, заусеницы, деформацию круглого сечения.

• Монтаж электросети отопителя осуществляется согласно схемам электрических соединений, находящихся в инструкции, прилагаемой к изделию. При проведении монтажа жгутов необходимо исключить вероятность их нагрева и деформации, а также смещения при движении автомобиля. Для этого жгуты закрепляются к элементам автомобиля с помощью пластиковых хомутов. Монтаж электрической части конструкции производится при снятых предохранителях.

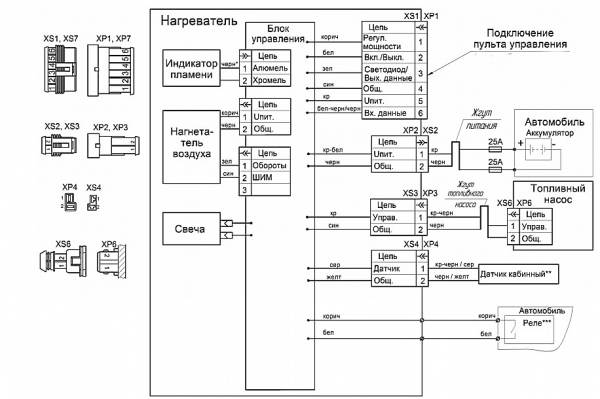

Схема электрической коммутации отопителя «Планар-2D» при установке в автомобиле. Для другим моделей приборов принципиальных различий нет.

Схема коммутации не столь сложна, и использование на жгутах специальных фигурных разъёмов практически исключает вероятность совершения ошибки.

Установка GSM-модема позволяет удаленно управлять отопителем с помощью мобильного телефона.

Некоторые сложности могут возникнуть при подключении GPS-модема или сигнализации автомобиля – эти устройства используются для дистанционного (удаленного) запуска отопителя. Например, можно прогреть гараж-мастерскую к своему приходу, или подготовить комфортные условия в салоне (кабине) автомобиля перед выездом, включив отопитель еще находясь дома.

Проверка отопительного прибора и подготовка к работе

После того как все узлы отопителя будут подключены, перед его запуском необходимо проверить:

• Герметичность соединений — трубопроводов системы и надежность затяжки хомутов.
• Надежность соединения электрических контактов, жгутов и других коммутаций.
• Рукоятка на пульте управления должна быть установлена в крайнее левое положение.
• Далее, производится установка предохранителя (одного или жвух. в соответствии с особенностями схемы) 25 А.
• После этого топливом заполняется топливная магистраль, с удалением из нее воздушных пузырей.  Подкачка выполняется несколькими включениями отопителя. Другой вариант — с применением подкачивающего устройства, которое, правда, придется приобретать отдельно. Прозрачные трубки топливопровода позволяют визуально отслеживать процесс заполнения.
• Теперь отопитель можно включить и проверить его работу на максимальном и минимальном режиме. При включении прибора на пульте управления должна появляться штатная индикация – о ней рассказывалось выше.
• Далее, происходит продувка камеры сгорания, после которой начинается процесс розжига, переходящий в установленный рабочий режим.
• Далее, после нескольких минут работы, отопитель следует отключить, при этом прекращается поступление топлива и осуществляется вентиляция камеры и теплообменника. При этом светодиод должен показывать процесс вентиляции. При полном выключении отопителя светодиод выключается.
• Следующий тестирующий запуск прибора производится при работающем двигателе автомобиля.
• В случае, если отопитель не запустился сразу после его включения, то блок управления в автоматическом режиме его повторит. Если и после этого прибор не начал работу, то на пульте начнет мигать светодиод или же на дисплее высветится код неисправности. Расшифровка кодов и количество миганий светодиода представлено в выше размещенной таблице.

Правила безопасности при эксплуатации отопителя «Планар»

Чтобы избежать неприятностей при эксплуатации отопителя «Планар», и только получать от него ожидаемое комфортное тепло, необходимо придерживаться определенных правил.

• Прибор разрешено применять только по назначению, указанному в инструкции по эксплуатации.
• Запрещено монтировать топливопровод внутри салона автомобиля.
• Транспортное средство или хозяйственное помещение, в котором установлен «Планар» должно быть обязательно оснащено огнетушителем.
• Запрещено применять отопитель в местах, где могут скапливаться легковоспламеняющиеся газы, пары или большой объем пыли.
• Запрещено пользоваться установленном в автомобиле отопителем в закрытом помещении — гараже или мастерской, так как существует высокая вероятность отравления продуктами сгорания.
• Во время заправки автомобиля прибор должен быть отключен.
• В период проведения ремонтных, электросварочных работ в автомобиле, отопитель необходимо полностью отключить от аккумулятора.
• При монтаже и демонтаже прибора необходимо соблюдать правила предосторожности, предусмотренные для работы с легковоспламеняющимися жидкостями и с электрическими установками системой.
• Категорически запрещено подключать отопитель к электросети автомобиля при отсутствии аккумулятора и работающем двигателе.
• Запрещено отключать электрическое питание прибора до того, как закончится процесс вентиляции камеры сгорания и теплообменника.
• Электропитание отопителя должно происходить от аккумуляторной батареи, причем «минус» не должен браться от массы автомобиля.
• Запрещено отсоединять или присоединять разъемы прибора при включенном электропитании.
• Повторное включение после выключения отопителя может быть произведено не раньше, чем через 7÷10 секунд.
• При возникновении неисправностей необходимо обращаться в сервисные мастерские, взаимодействующие с заводом-изготовителем. Их координаты обычно приводятся в инструкции по эксплуатации, прилагаемой к изделию.

Если вышеперечисленные условия не будут соблюдаться, то производитель вправе отказать нарушителю в гарантийных обязательствах.

*  *  *  *  *  *  *

Теперь, после ознакомления с характеристиками отопителей «Планар», основными правилами их установки и эксплуатации, проще будет принять решение о приобретении подходящей модели. Главными преимуществами отопителя можно назвать его автономность и надежность, поэтому он особенно популярен среди водителей-дальнобойщиков, которые стараются быть готовыми к любым непредвиденным ситуациям, возникающим в дороге.

Да и любители поработать в гараже или мастерской в любое время года тоже получат в свое распоряжение верного помощника.

Видео: «Планар», установленный для обогрева мастерской в гараже
