Обустройство скважины на воду своими руками

Обустраиваем скважину на воду: фото и описание.

Для полива огорода на участке, решил пробурить скважину с обсадной трубой, естественно понадобилось установить погружной насос, гидроаккумулятор и т.д.

Характеристики скважины:

• Забой скважины — 14 метров.
• Водоносный пласт галечник.
• Дебит 3 м3 в час.
• Обсадная труба пластик 125 мм.
• Назначение: полив только в летний период.

Насос Джилекс 55/50 м (55 литров в минуту/ способен поднимать столб воды в 50 метров) — 8000 р.
Труба ПНД 32, 1 дюйм с четвертью, стенка 2 мм — 1 метр — 27 рублей.
Автоматика на улице (гидроаккумулятор 24л, Джилекс -1300 р).

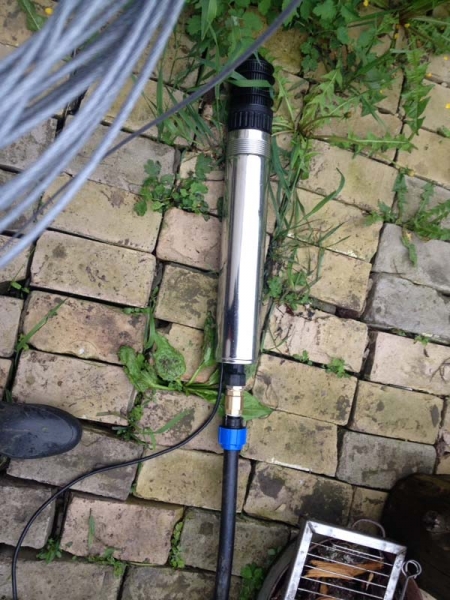

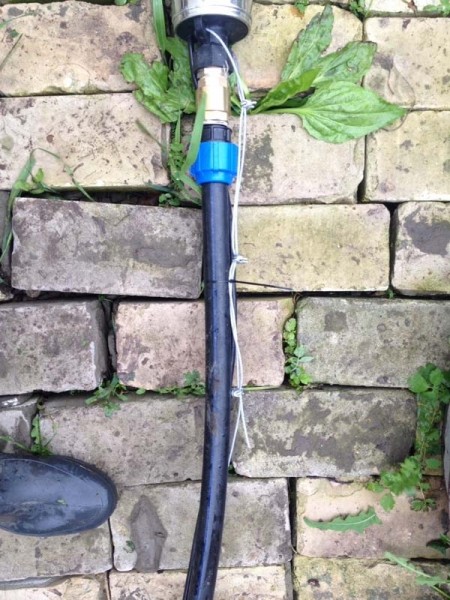

1 насос, 1м от забоя.

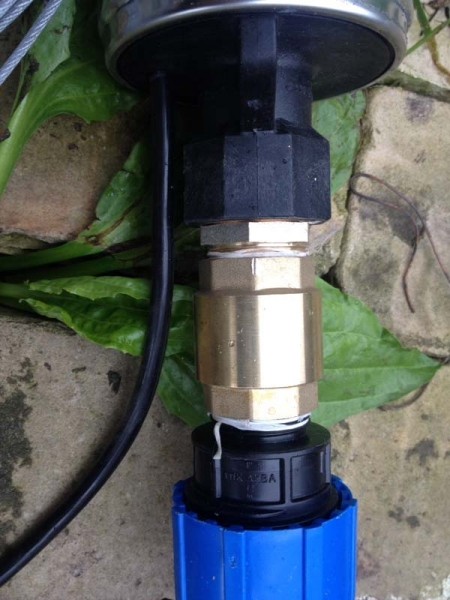

2 бочонок 1″внешний на 1″внешний.
3 обратный клапан латунь 1″внутренний на 1″внутренний.
3 муфта начальная 1″внешний на 32.
4 трос в полиэтиленовой обмотке, зажимы 6штук, 3 на насосе 3 на оголовок — 150 рублей.

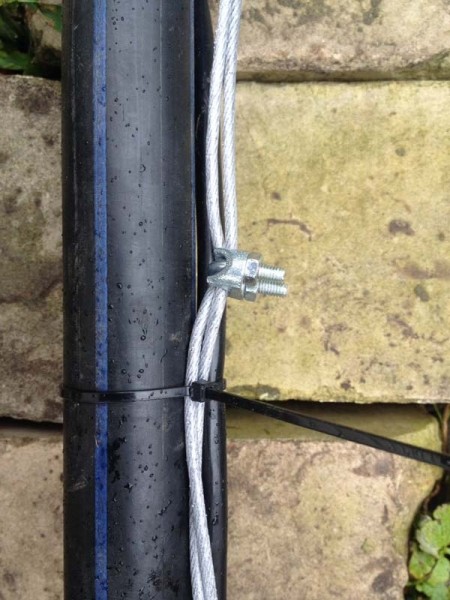

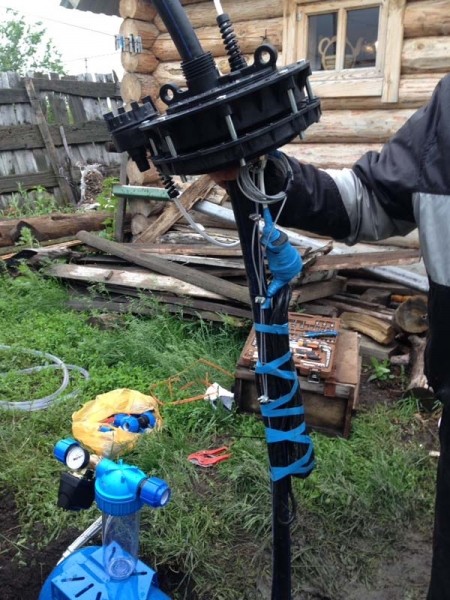

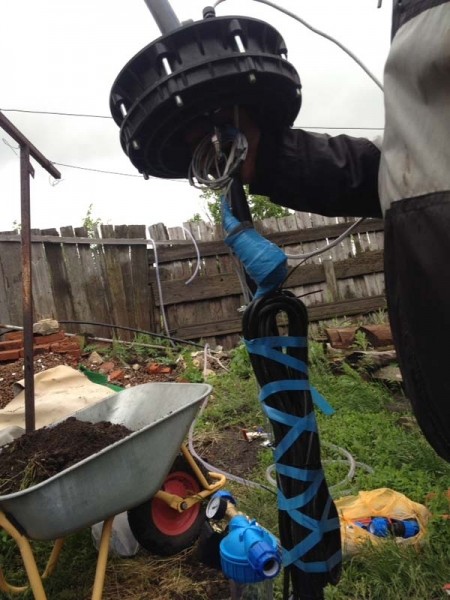

5 труба ПНД 13 м, к ней крепим на хомуты трос и провод от насоса, трубу заводим в оголовок, трос 13м крепим к оголовку.

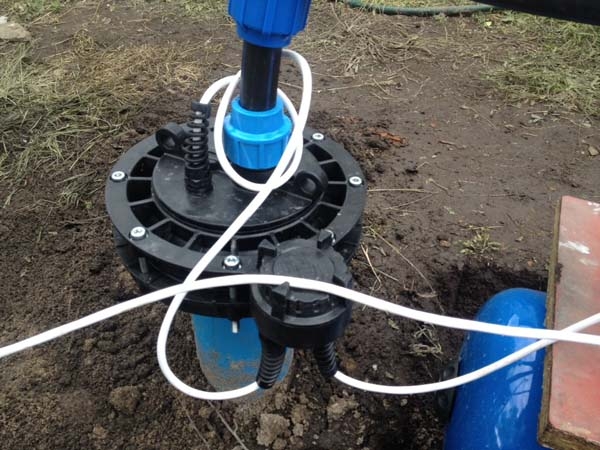

6 оголовок Джилекс 130-140мм 32.
7 провод 1,5 на 2 продеваем в оголовок, и ставим на него разметку IP44, которая будет располагаться в скважине чуть ниже оголовка, в неё будет воткнута вилка насоса.

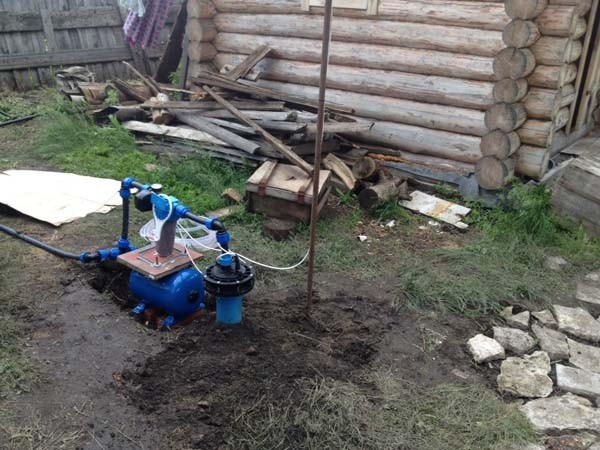

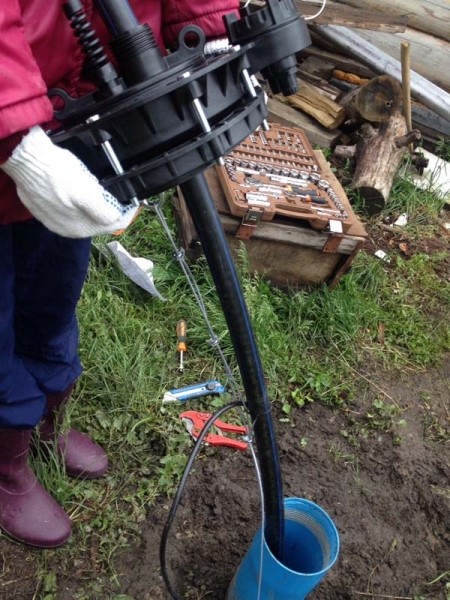

Далее спускаем насос со всей его компоновкой, и крепим оголовок к обсаженной колонне.

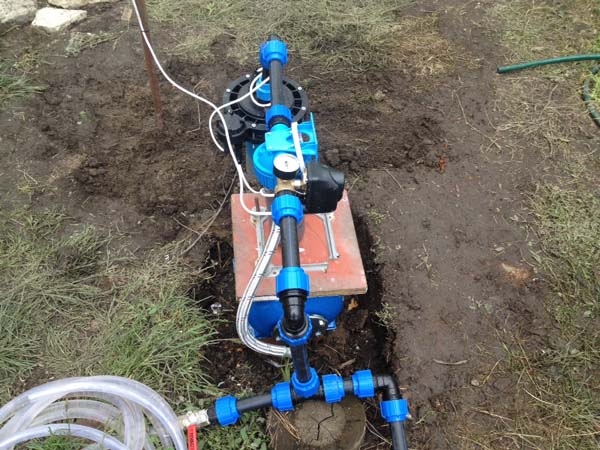

По самой автоматике.

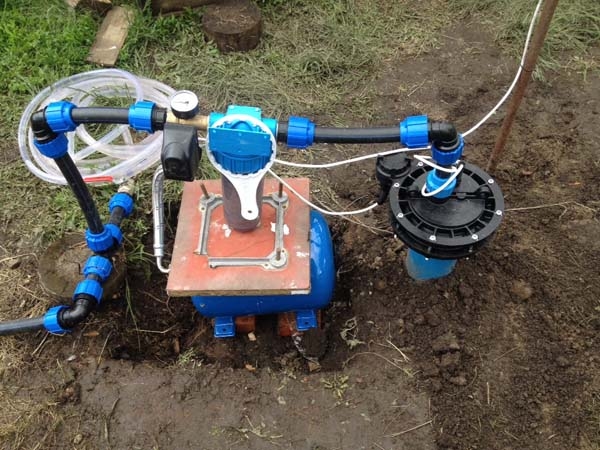

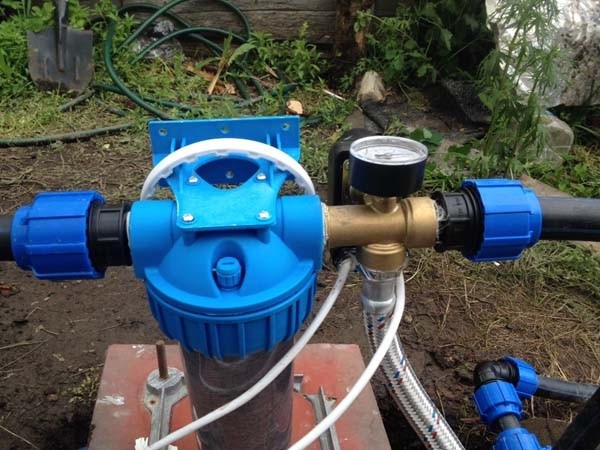

Первым делом перед всем верхним оборудованием поставил фильтр колба, полипропилен 10,

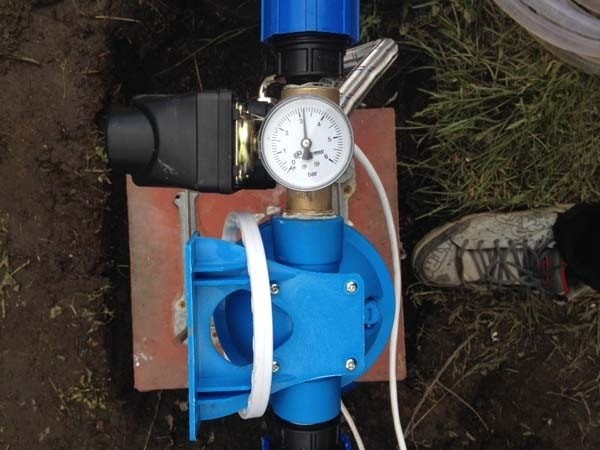

2 штуцер 5ти вводной который соединяется с колбой фильтра, в штуцер — реле давления(280р), манометр (210 р), гибкая подводка 60см( 500₽) и гидроаккумулятор.
Далее от штуцера идёт вся разводка с кранами, шлангами и трубам чем угодно,

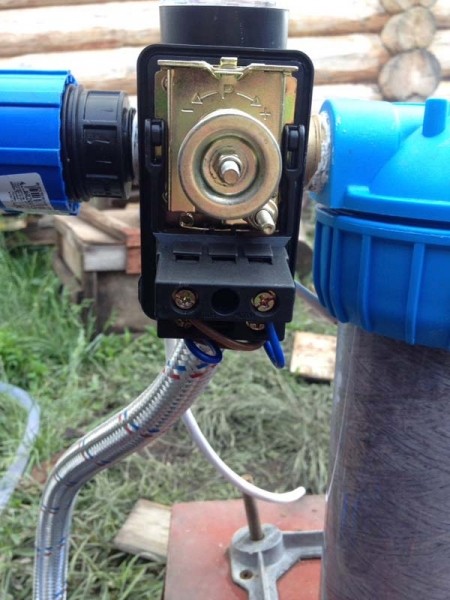

Настройка автоматики, а именно реле давления, снимаем крышку види пружины большая и маленькая, большая порог выключения насоса- обычно до 3,5 атм не во ред насосу, чем сильнее закрутишь тем выше давление, маленькая пружина это так называемая дельта, разность между выключением и включением, обычно 1,3 атм, при всех этих манипуляциях придётся несколько раз открывать и закрывать кран, соответственно проверять пороги давления.

Автор: Павел. г. Самара.
