Ножницы по металлу своими руками: чертежи

Самодельные рычажные ножницы по металлу своими руками, также прилагаются чертежи ножниц.

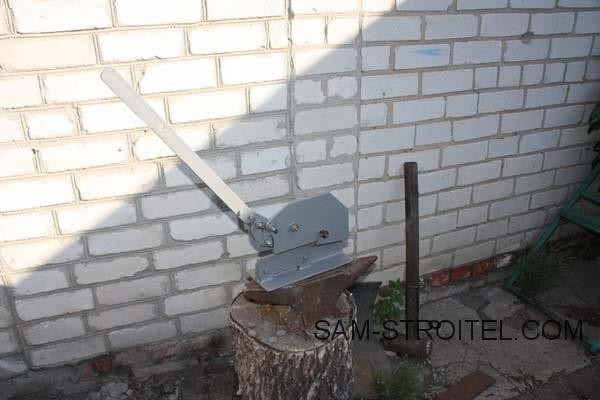

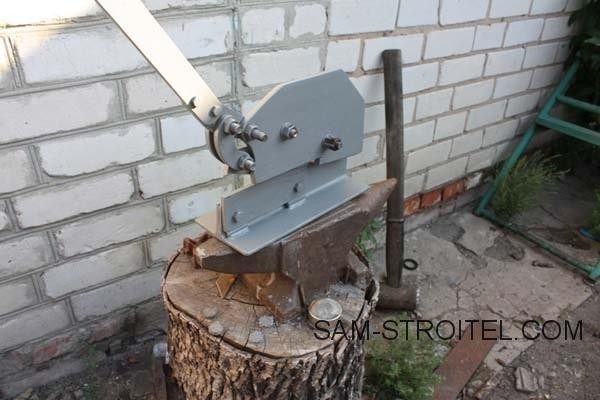

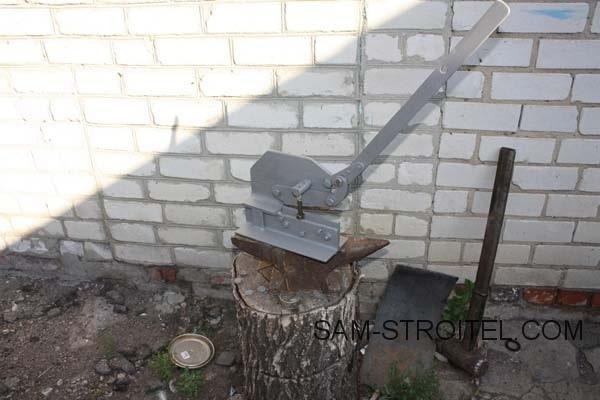

Понадобилось резать листовой металл, для этих целей изготовил самодельные рычажные ножницы.

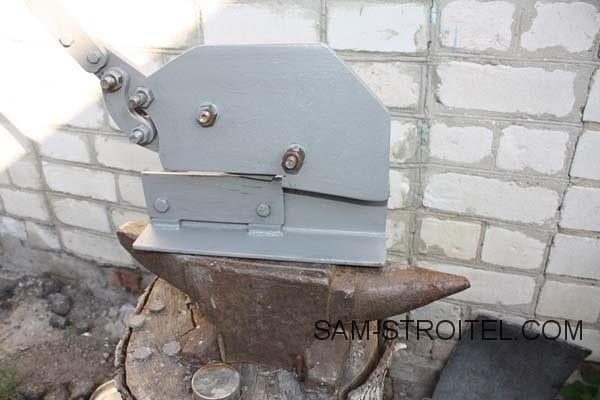

Основание сделано из 60-го уголка, верх из уголка 150. Ножи сделал из старого лемеха от плуга, никакой термообработки не делал, сталь предположительно 65Г.

Листовой металл двойку, режет легко, тройку резать нужно прилагать усилие побольше.

Ножницы по металлу своими руками: чертежи

Ножницы по металлу своими руками: чертежи

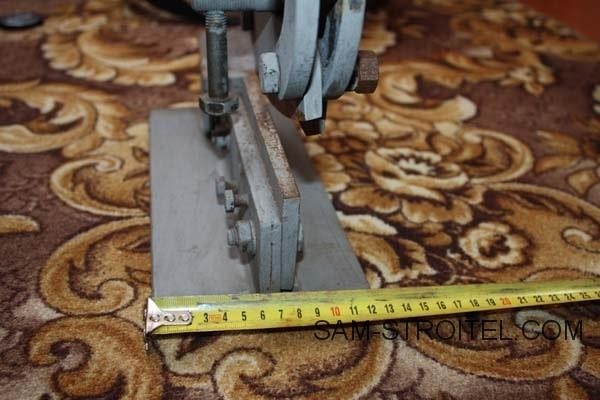

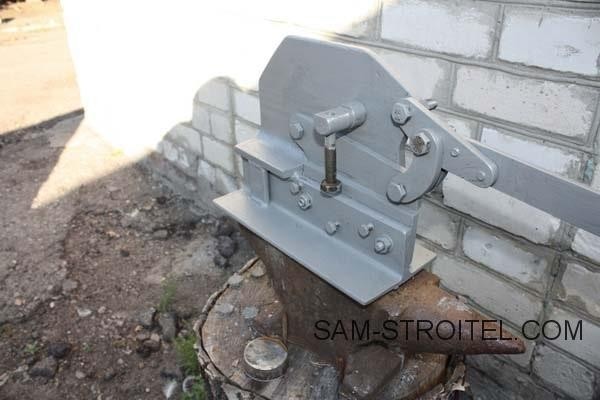

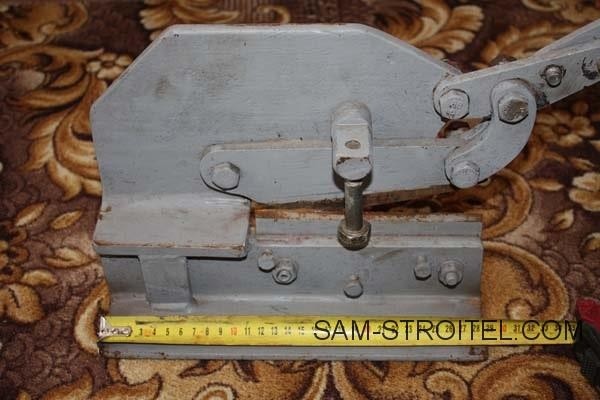

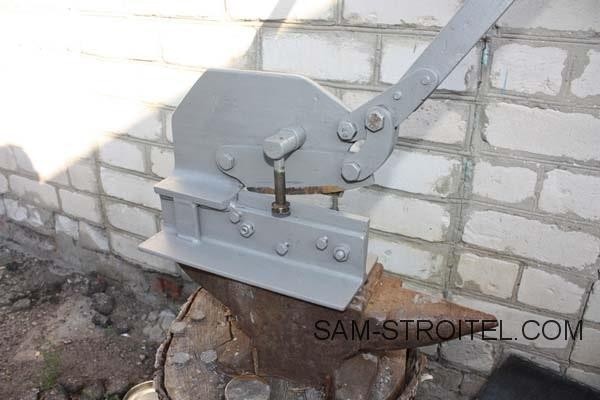

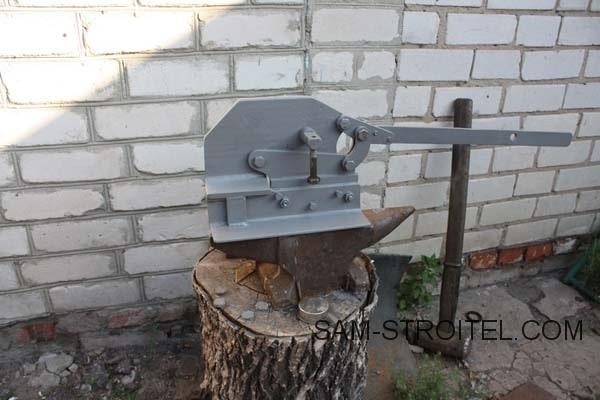

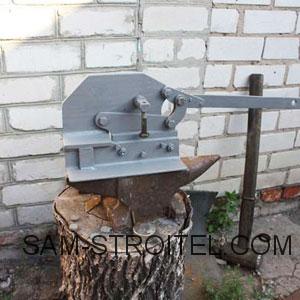

Чтобы металл при резке не поднимало — изготовлен упор из болта.

Ножницы по металлу своими руками: чертежи

Ножницы по металлу своими руками: чертежи

Ножницы по металлу своими руками: чертежи

Ножницы по металлу своими руками: чертежи

Ножницы по металлу своими руками: чертежи



Ножницы по металлу своими руками: чертежи

Ножницы по металлу своими руками: чертежи

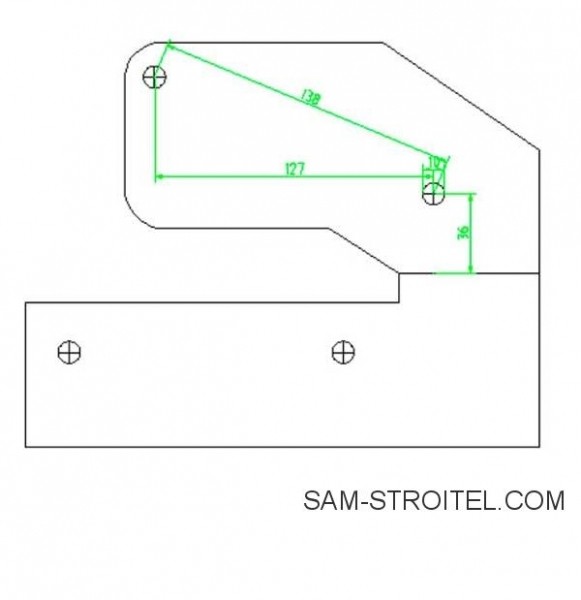

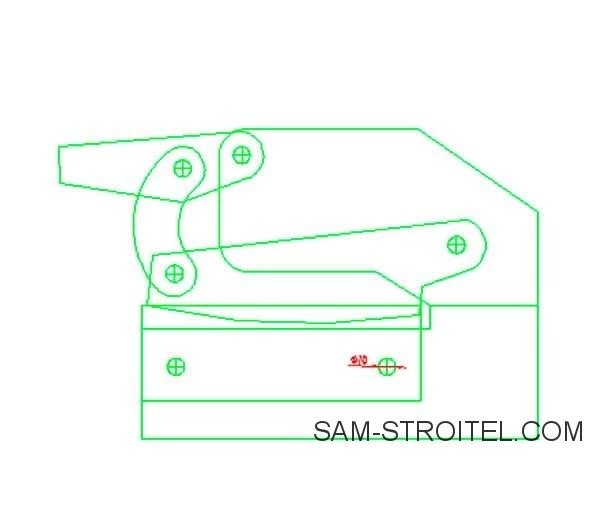

Ниже приведены чертежи рычажных ножниц по металлу.

Ножницы по металлу своими руками: чертежи

Ножницы по металлу своими руками: чертежи

Ножницы по металлу своими руками: чертежи

Ножницы по металлу своими руками: чертежи

Довольно полезная самоделка для работы с листовым металлом.

Ножницы по металлу своими руками: чертежи

В этом видео, также подробно показана конструкция этих самодельных ножниц по металлу.

Автор самоделки: Богдан.
