Местная вентиляция: виды и расчет

0 985

Такое определение, как “местная вентиляция” автоматически указывает на область её применения – это отдельно взятые небольшие рабочие участки на производстве и даже в нашем повседневном быте. Такие вытяжные устройства монтируются над рабочими столами, где возможно выделение каких-либо газов, над кузнечными горнами и различными печами, а в быту вы встречаете такое оборудование над варочными (газовыми или электрическими) плитами. Но подобные агрегаты могут отличаться друг от друга по направленности воздушного потока, и мы поговорим об этом, а также продемонстрируем видео в этой статье.

Местная вентиляция: виды и расчет

Местная вытяжная вентиляция в цеху

Вентилирование на местах

Местная вентиляция: виды и расчет

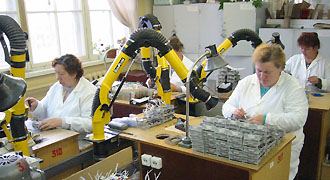

Маленькая вытяжка

Примечание. Если в помещении на каком-то месте есть выделения вредных газов и эту проблему можно решить с помощью общего вентилирования, то чаще всего устанавливают именно системы местной вентиляции.
Их преимущество в КПД – такое устройство требует меньших затрат электроэнергии, а кроме того, локальное решение проблемы не позволяет газам распространятся за пределы рабочего места.

Виды

Местная вентиляция: виды и расчет

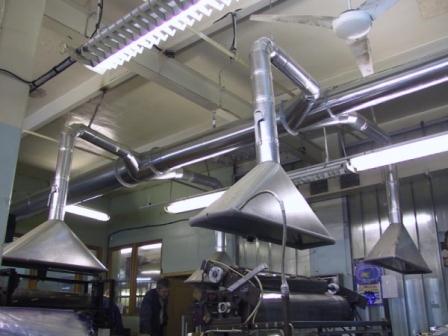

Вытяжка установлена над каждым рабочим столом. Фото

  • Самое основное различие между видами вентиляции местного назначение это, как уже было замечено, движение потока воздуха, следовательно, она может быть либо приточной, либо вытяжной.
  • Вытяжной вариант используется в тех случаях, когда нельзя допустить распространения вредных или дурно пахнущих летучих веществ с локализованного места нахождения по всему помещению. Сущность операции состоит в улавливании этих самых веществ при помощи движения воздушного потока и выбрасывания их в открытое пространство, то есть, на улицу. В таких ситуациях речь идёт, как о невидимых газах, так и о дыме и пыли, загрязняющих близлежащее пространство.
  • В домашних условиях такой тип вентиляции знаком всем в качестве кухонной вытяжки и те, кому приходилось своими руками разбирать такой агрегат, могли видеть там один или несколько вентиляторов. Их лопасти развёрнуты таким образом, что при вращении они как бы отсасывают воздух, особенно, если тот поднимается к месту тёплым потоком.

Местная вентиляция: виды и расчет

Обдув

  • А вот местная приточная вентиляция применяется в виде воздушного душа, где более холодные потоки воздуха направленно подаются на какие-либо детали или локальное рабочее место и за это её также называют “обдувом”. Также на некоторых производствах в горячих цехах созданы настоящие оазисы, представляющие собой кабинки высотой 2-2,5м, куда нагнетается прохладный воздух, что позволяет значительно экономить энергию по сравнению с тем, как если бы пришлось охлаждать весь цех.
  • Но не всегда обдув бывает холодным, он может быть также тёплым или даже горячим, например, такие воздушные заслоны создаются у печей, что на практике выглядит, как ширма, через которую не распространяется печное тепло (подобный, но более слабый эффект происходит с греющим радиатором, расположенным под окном). Для кузнечных горнов и печей разного типа агрессивный направленный приток воздуха помогает поддерживать горение или же (при большей скорости) увеличивает его интенсивность.

Примечание. Как вытяжная, так и приточная вентиляция может быть двух типов – индивидуальной или центральной.
В первом случае система располагается над одним локальным рабочим местом и имеет достаточно узкую сферу обработки.
Во втором случае система может быть расположена над группой рабочих мест.

Расчёт для вытяжных систем местного значения

По большому счёту расчет местной вытяжной вентиляции производится с помощью формул и учётом множества параметров самого помещения, температуры воздуха, вредности, мощности двигателей и так далее, хотя это касается только производства, да и то не всегда. Но если уж дело доходит до вычислений, то нас будет интересовать вытяжной зонт – именно его и нужно учитывать в первую очередь, чтобы все вредные вещества поднимались именно к нему, а не рядом.

Местная вентиляция: виды и расчет

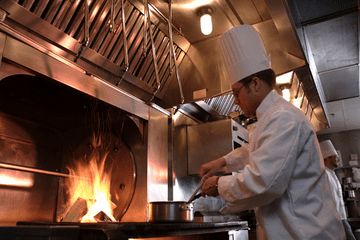

Зонт над печью в баре

Зонт является самым удобным приспособлением для локальной вытяжки, особенно это касается кузнечный горнов, варочных плит, печей с открытым огнём, горячих ванн и так далее – нагретый воздух сам поднимается под купол, где и попадает в вентиляционный канал. Безусловно, зонт, как того требует инструкция, должен быть расположен, как можно ближе к источнику, во всяком случае, на столько, на сколько это вообще возможно.

Отправным значением для скорости движения потока в рабочем проёме этого самого зонта принято считать значение от 0,15 до 1,25м/с. Скорость прямо пропорциональна количеству отравляющих газов и площади перекрытия – чем больше газов и меньше купол, тем интенсивнее должно быть всасывание.

Производительность агрегата (м3/час) или объём отсасываемого воздуха вычисляется по формуле L=360abv – здесь под символами a и b подразумевается периметр рабочего проёма в метрах, а под символом v скорость воздушного потока (м/с) в этом самом проёме.

Местная вентиляция: виды и расчет

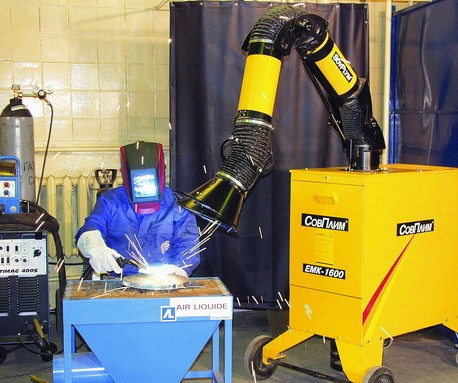

Вытяжка над сварочным столом

Для сварочных столов и наплавочных установок также необходимы отдельные расчёты, так как над таким местом невозможно навесить вытяжной зонт (он попросту будет мешать), поэтому, здесь устанавливаются воронкообразные или щелевидные отсосы длиной от 250 мм до 350 мм, в зависимости от потребности. В таких ситуациях применяется другая формула для расчётов, которая выглядит, как L=ko3√I, здесь уже значение ko – это коэффициент для щелевого или воронкообразного отсоса (щелевой – 12, воронкообразный – 13,2), а символом I обозначен сварочный ток в амперах (А).

Местная вентиляция: виды и расчет

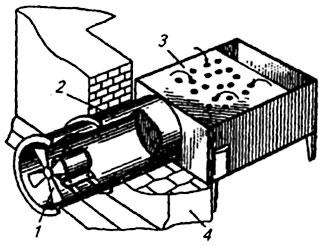

Местная вытяжка для сварочного стола (1 – вентилятор; 2 – труба; 3 – сварочный стол; 4 – стена)

Для рабочего места сварщика вентиляция такого типа может выполняться по-разному, хотя, по одному и тому же принципу, например, это может быть труба с зонтом, подведенным сбоку, но может быть и в виде решётки на рабочем столе, где газы высасываются в прямо противоположную сторону. Второй вариант наиболее благоприятен для работающего там человека, так как в таком случае он практически не вдыхает вредные газы. Производительность агрегата по перекачке воздуха (м3/час) следует рассчитывать по количеству электродов, которые сварщик способен использовать в течение часа, а также по наличию в них каких-либо вредных веществ.

Местная вентиляция: виды и расчет

Вентиляция для заточного станка

От точильных, шлифовальных и полировальных кругов, которые установлены на соответствующих станках, при их использовании выделяется очень много пыли, поэтому вытяжная вентиляция у этих станков необходима для сохранения здоровья рабочих. Чтобы отвести пыль и меленькие частички абразивных материалов, выделяющихся во время работы, круг закрывают кожухом, который, в свою очередь, подсоединяется к воздуховоду, в конце которого находится вытяжной вентилятор определённой мощности. При этом очень важно, чтобы воздушный канал был направлен параллельно линии перемещения пыли и абразива, то есть, чтобы эти отходы вылетали в прямом направлении, без препятствий.

Чем быстрее будет проходить воздушный поток через воздуховод, тем больше будет эффективность у защитного кожуха. Но она увеличивается еще больше, если в передней части кожуха смонтирован специальный козырёк, не позволяющий пыли и абразивным частичкам подниматься вверх (от монтажа козырька цена вентиляции намного не увеличится).

Потребность в определённой мощности вентиляции (производительность в м3/час) напрямую зависит от величины диаметра круга. Здесь используют формулу L=1000DA – значение D, это диаметр круга, а значение A, это коэффициент, зависящий от его диаметра. Так, если D=0,25м, то коэффициент равен 2, если D=0,6м, то коэффициент будет 1,8 и так далее. Между этими значениями можно находить среднее арифметическое.

Заключение

В домашних условиях расчёты вам не понадобятся, будь то вытяжка над кухонной варочной плитой или в домашней мастерской над вашим рабочим местом. Если для кухонь продаются уже готовые агрегаты, то в мастерскую местная вентиляция обычно собирается самостоятельно и её мощность обычно определяется тестированием.
