Листогиб своими руками: фото и описание изготовления

0 18

Листогиб своими руками: фото и описание изготовления

Самодельный гидравлический листогиб своими руками, подробное описание изготовления с фото.

Всем доброго времени суток! Хочу показать свой самодельный листогиб. Процесс изготовления станка, показан на фото.

Итак, первым делом закупил швелера №12, и выцыганил у председателя кооператива пару кусков большого двутавра ( с маркировкой JMA A42 b , и довольно толстой, центральной перемычкой — 11 мм). Кусок с маркировкой, идеально подошёл для верхней части каркаса, да ещё и маркировка оказалась чётко по центру.

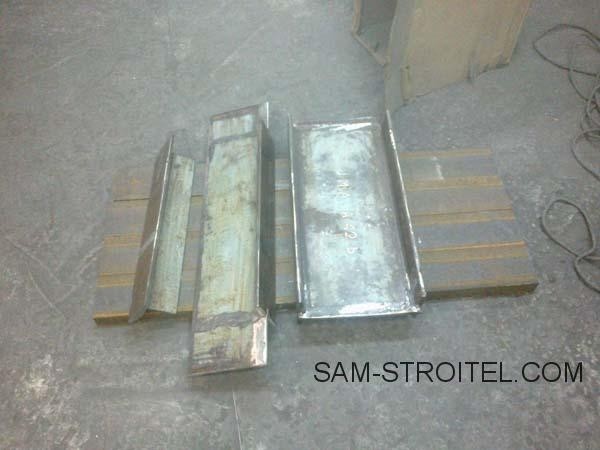

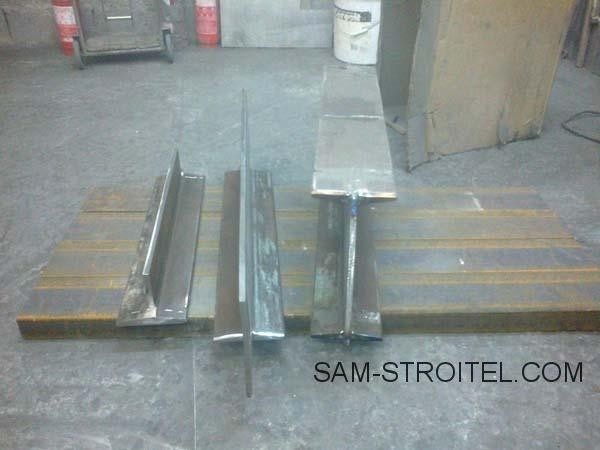

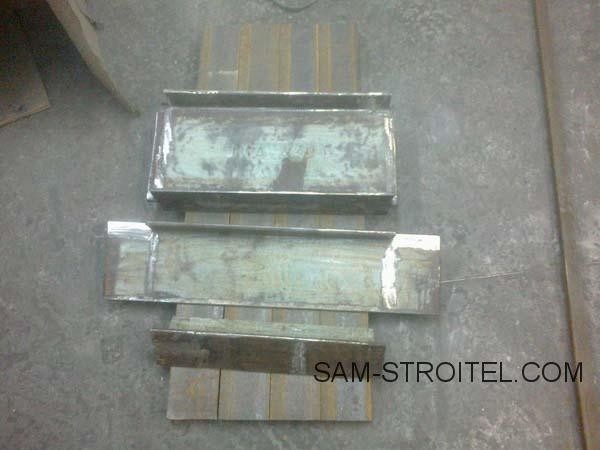

Второй куксок был разрезан вдоль, и обрезаны полки по краям

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

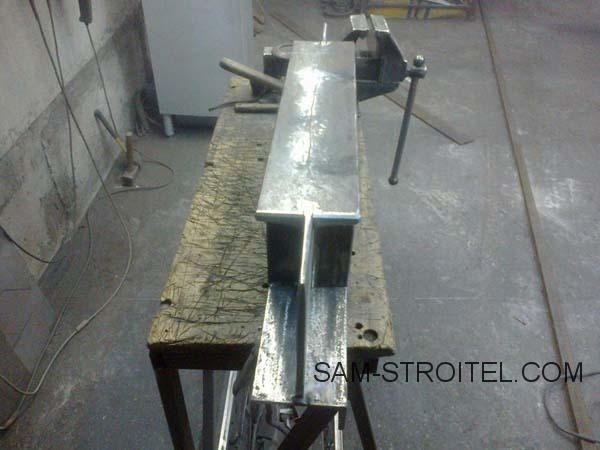

Тот кусок, что предназначен для нижней части каркаса, был приварен к швеллеру.

Листогиб своими руками: фото и описание изготовления

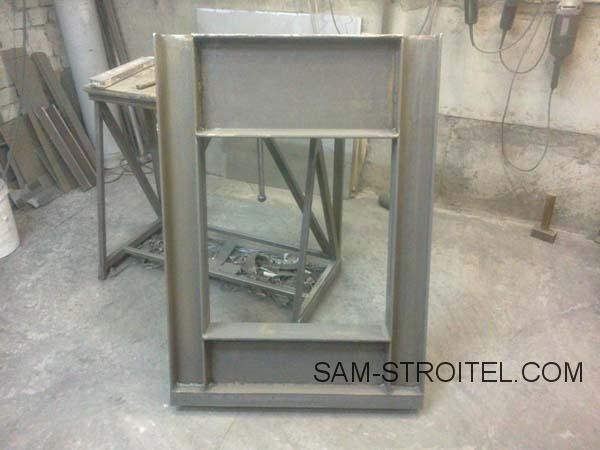

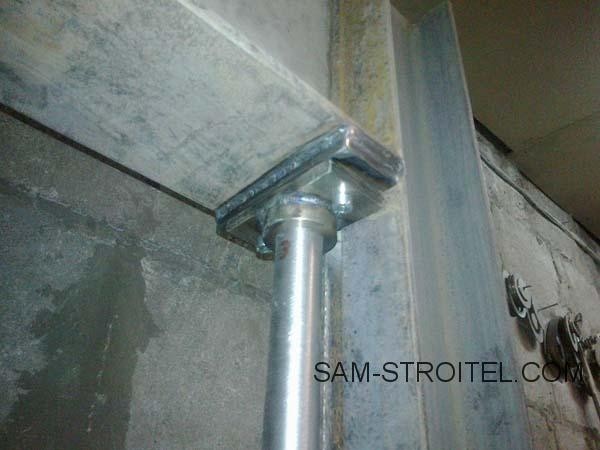

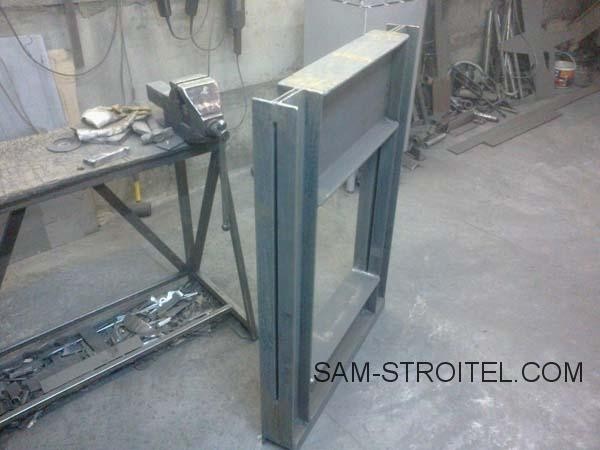

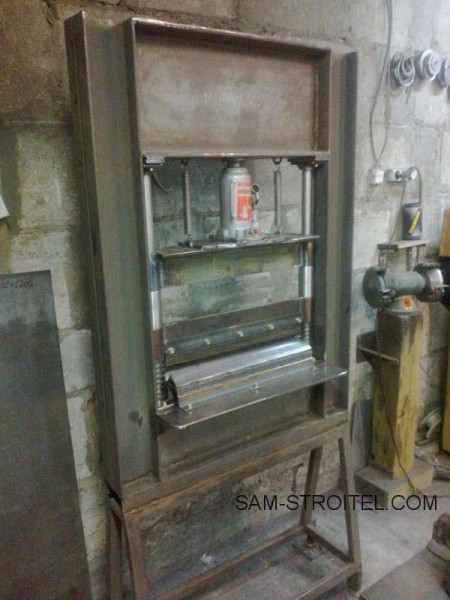

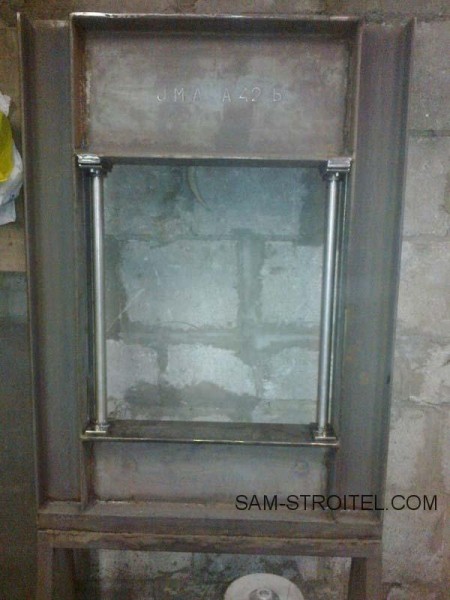

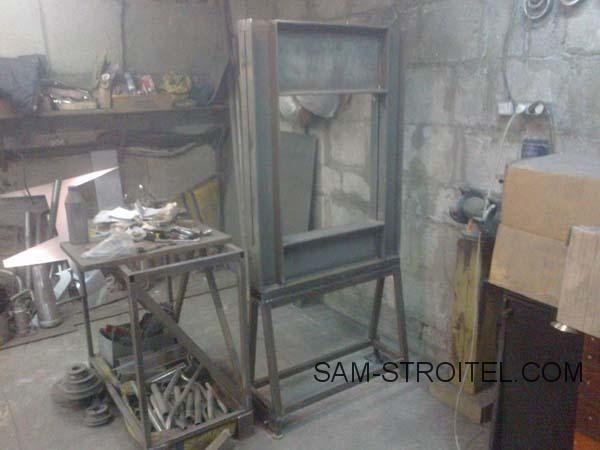

Ну, и сварил каркас.

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

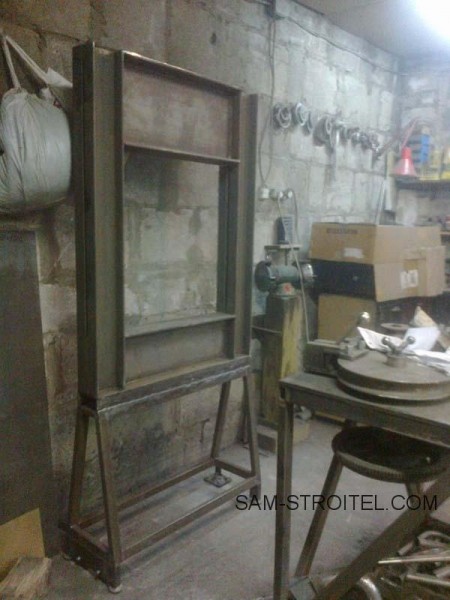

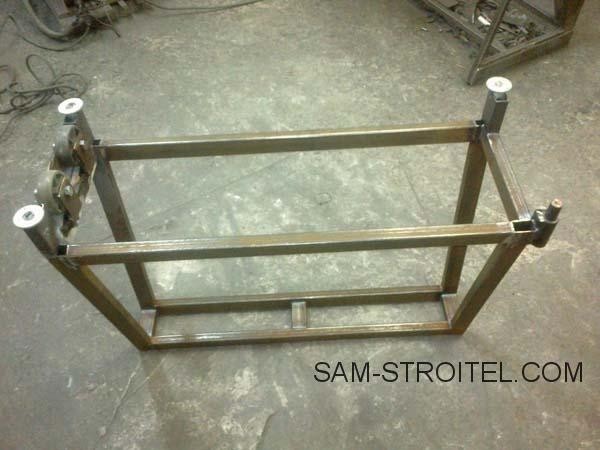

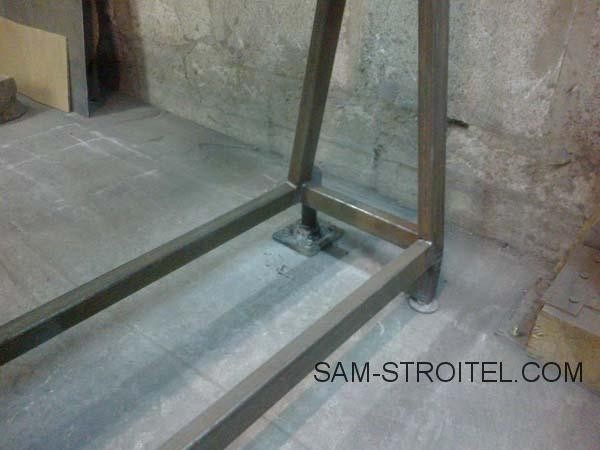

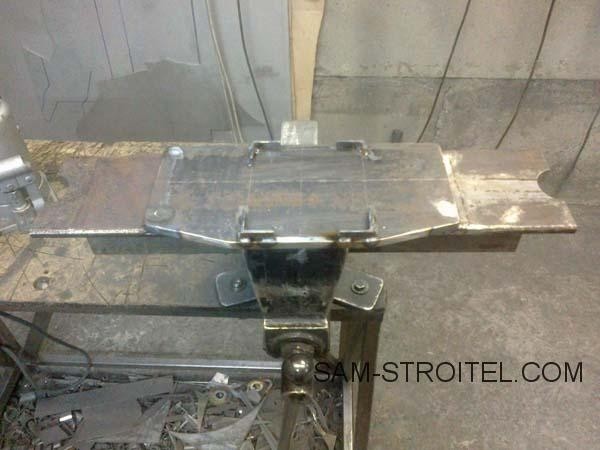

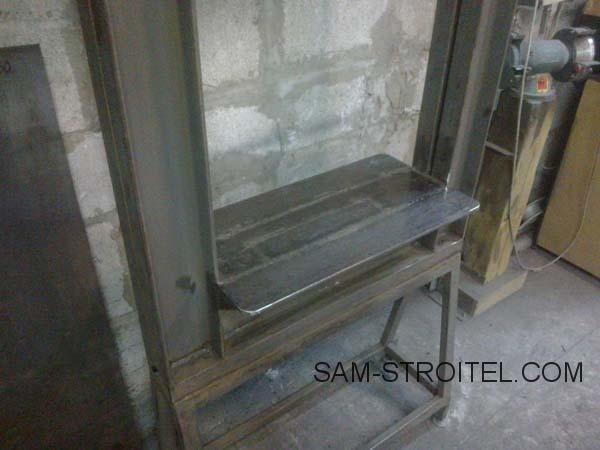

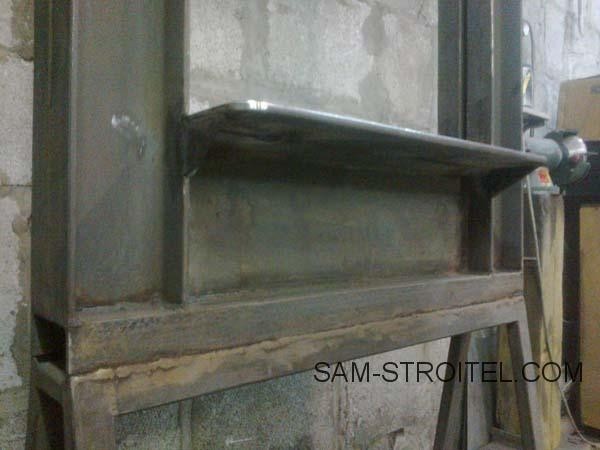

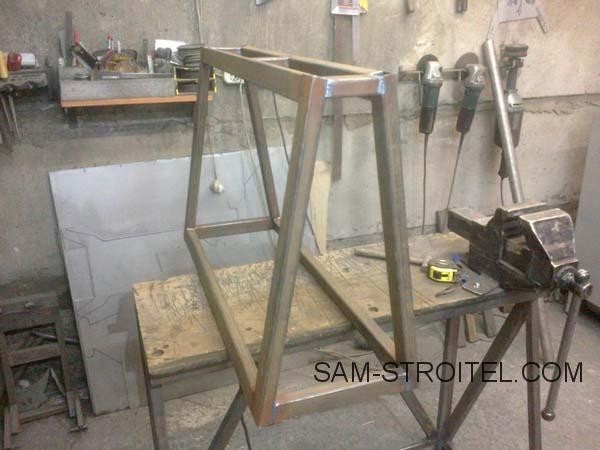

Сделал нижнюю подставку. Так как в мастерской места не много, то листогиб будет поворотным — в обычном положении рядом со стенкой, а если нужно будет гнуть длинные детали, он будет поворачиваться на петле, перпендикулярно стене.

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

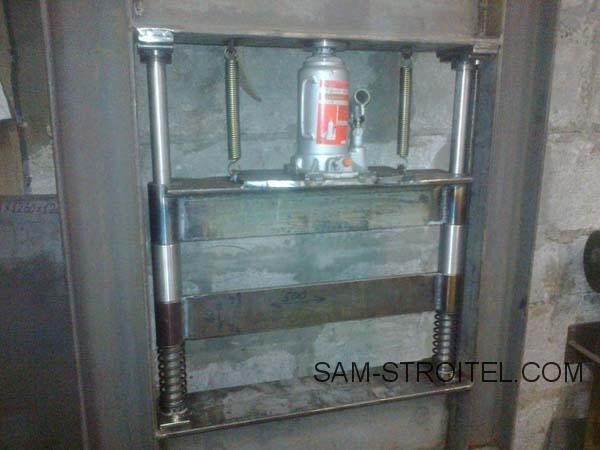

Приступил к внутрянке.

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

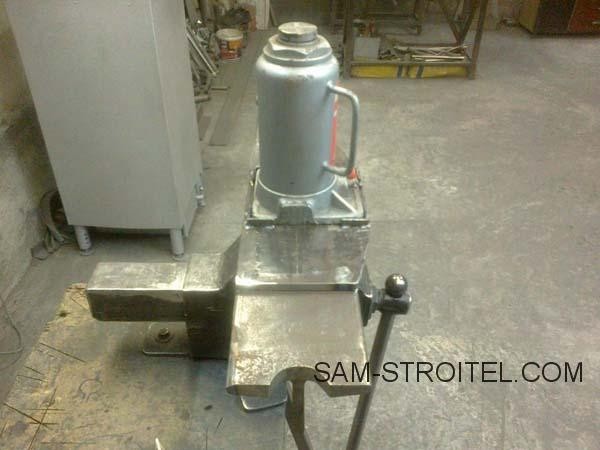

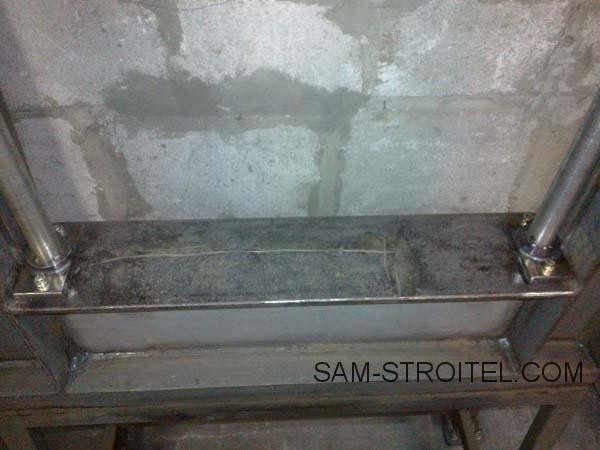

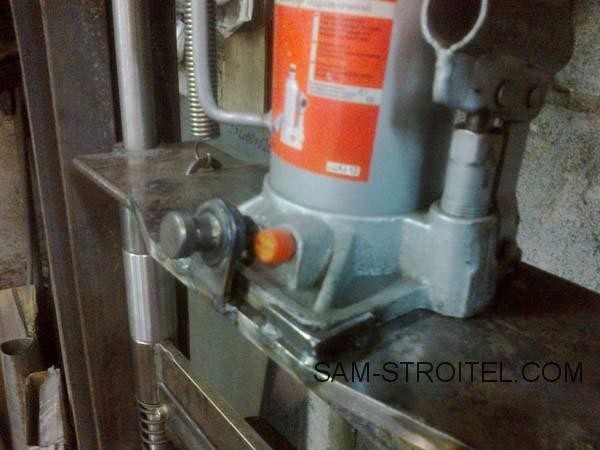

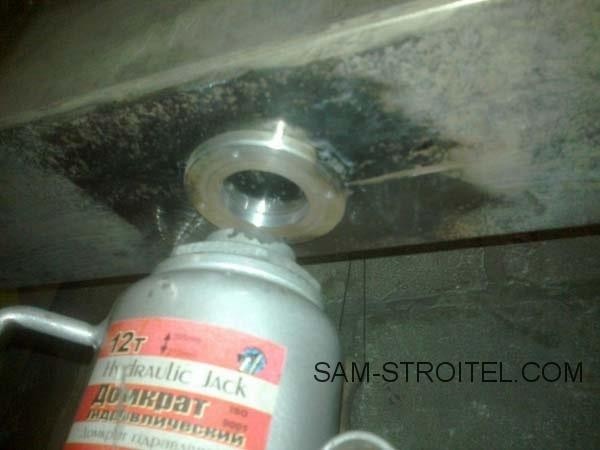

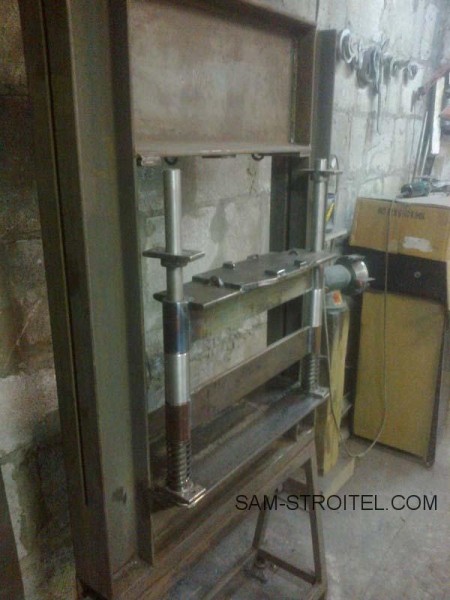

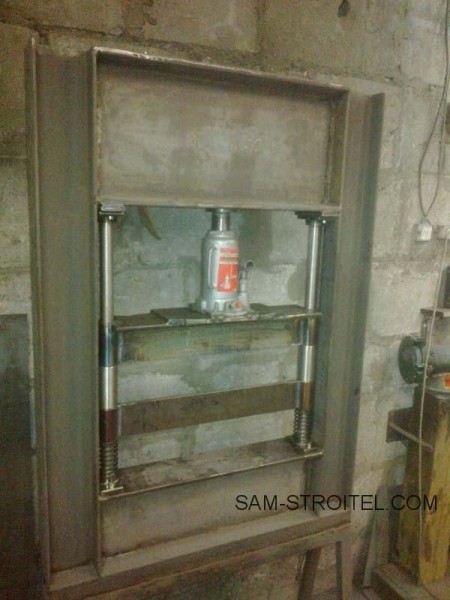

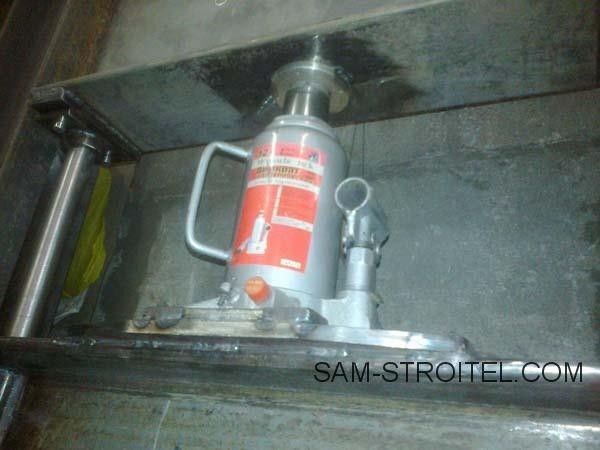

Верхняя подвижная часть, с домкратом.

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

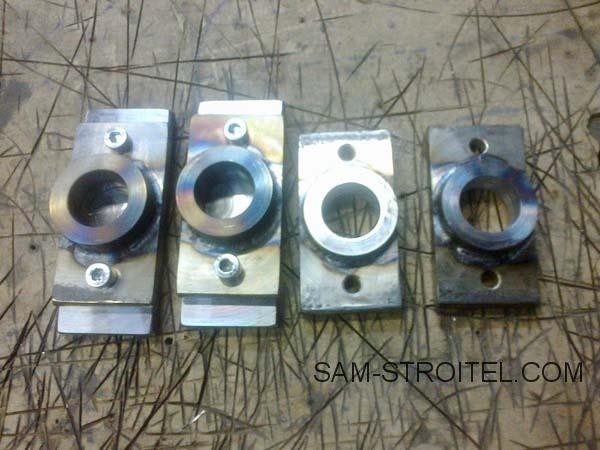

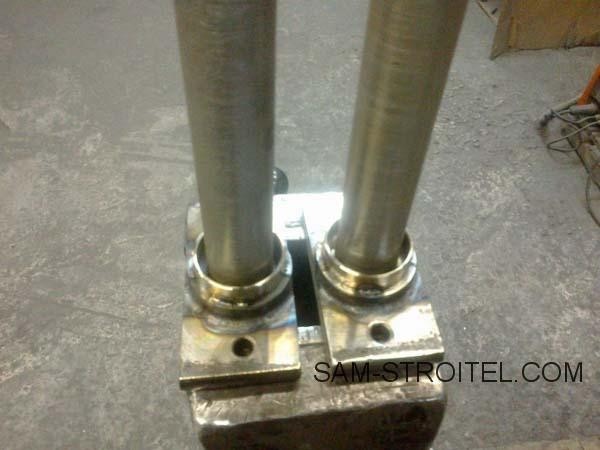

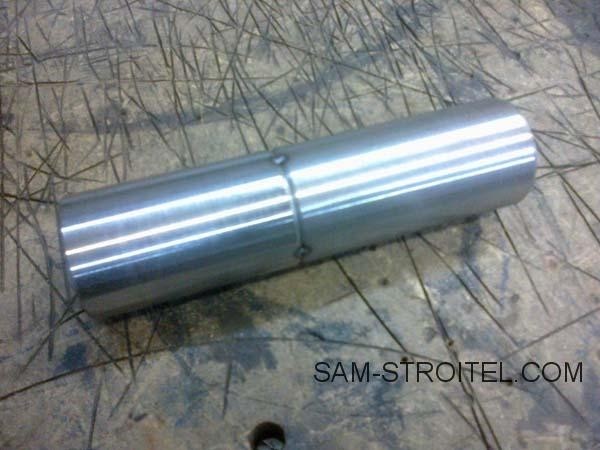

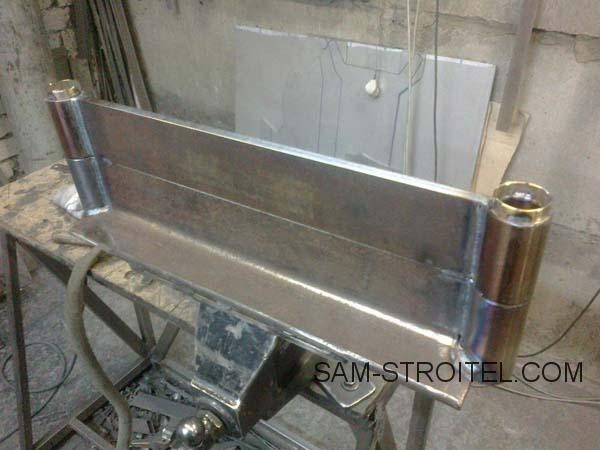

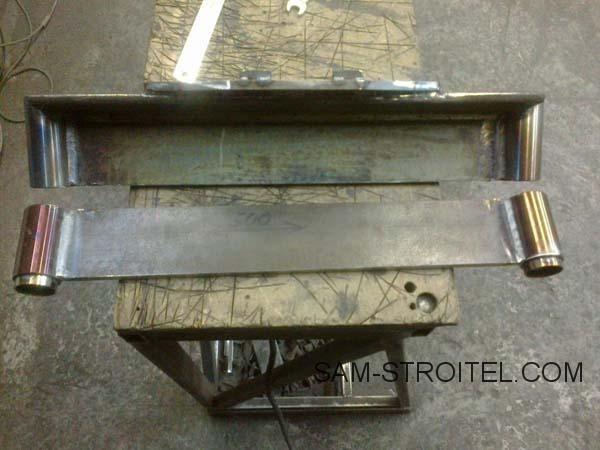

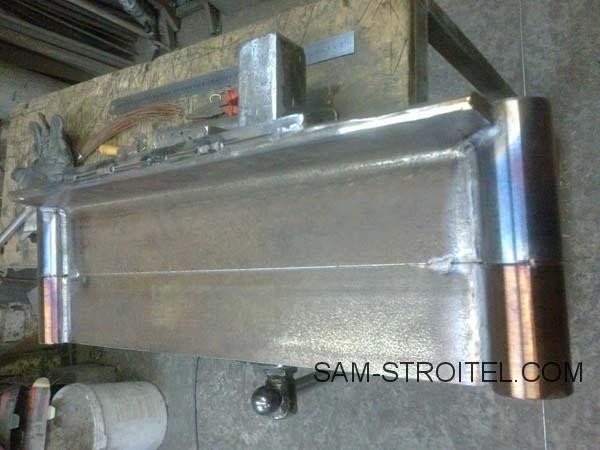

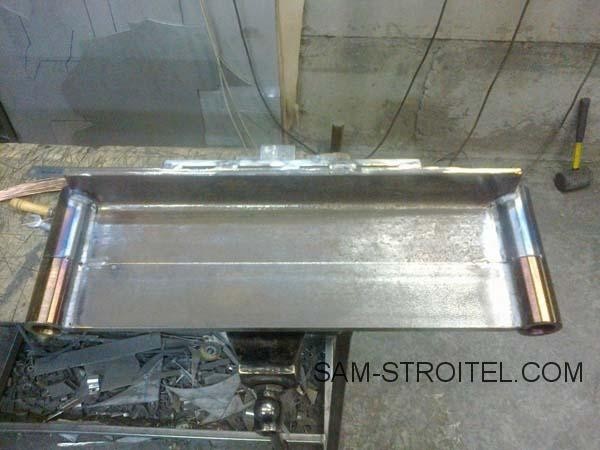

Чтобы легко получить соосность по втулкам верхней и нижней подвижных частей, они и втулки были слегка прихвачены сваркой между собой, а после приварки втулок, разделены.

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

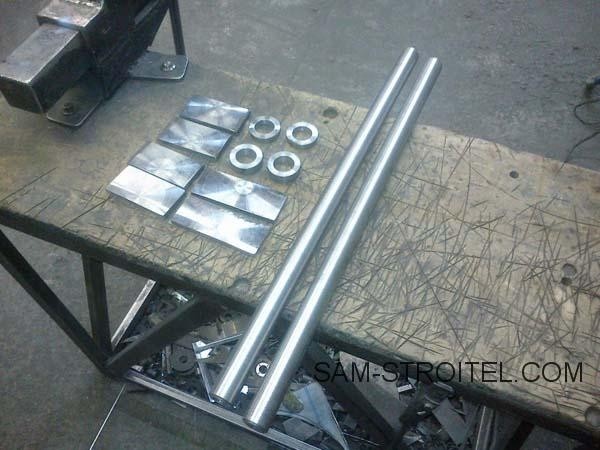

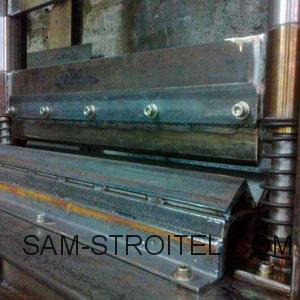

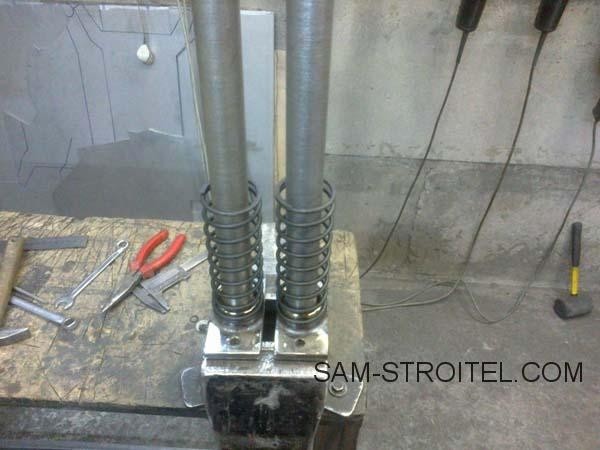

Кольца для посадки пружин.

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления



Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

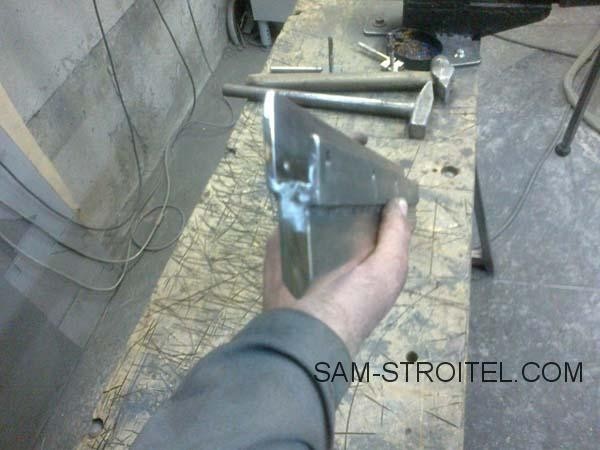

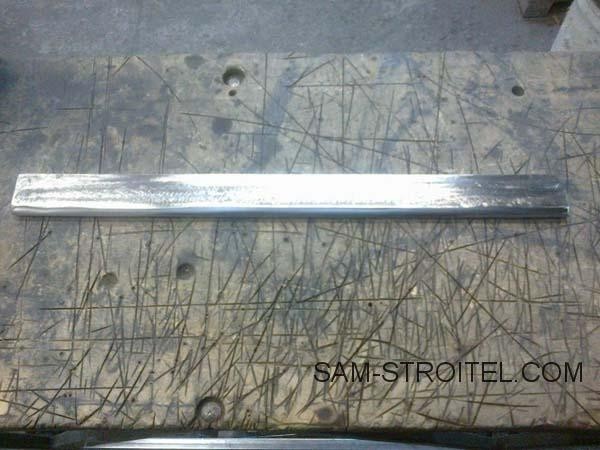

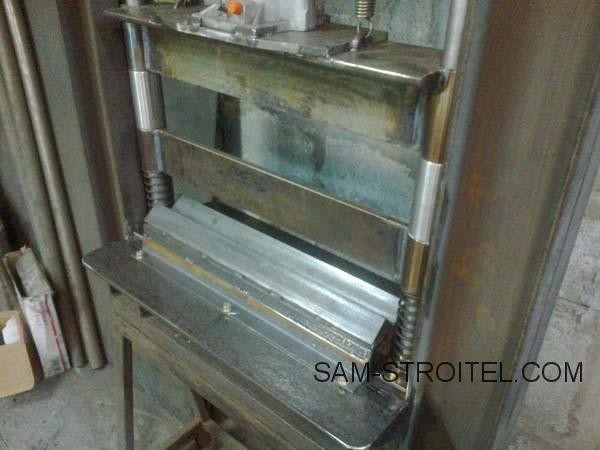

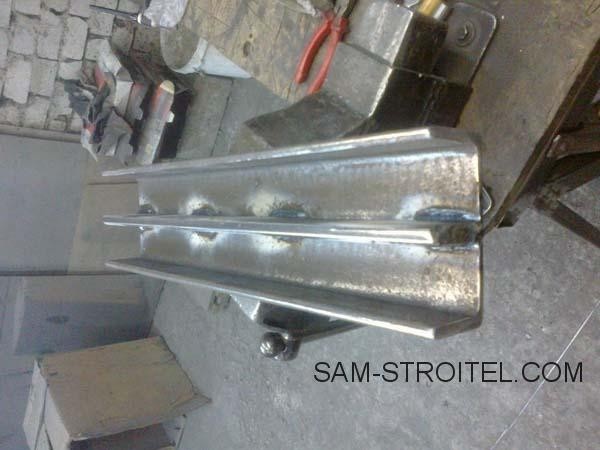

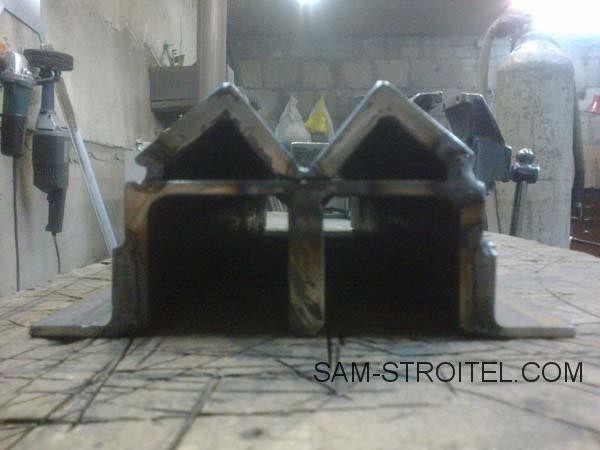

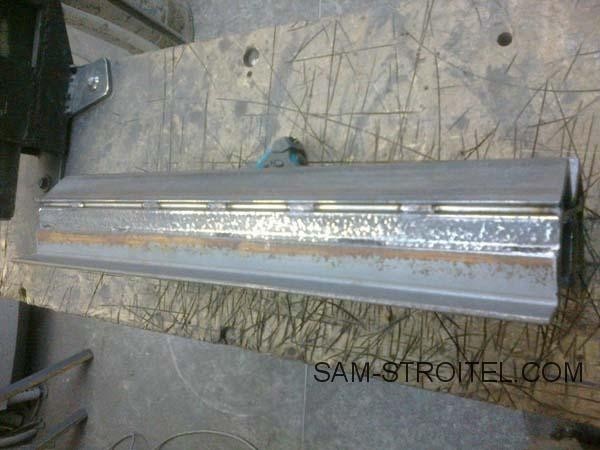

Делаю нижнюю матрицу. Померял расстояние от нижней подвижной части до стола, в нижнем, сжатом положении пружин, и добавил толщину самого маленького пуансона, который будет нужен, стало ясно, что матрицу от стола нужно поднять на 5 см. Взял кусок швеллера, вварил внутрь полосу 10 ку.

Листогиб своими руками: фото и описание изготовления

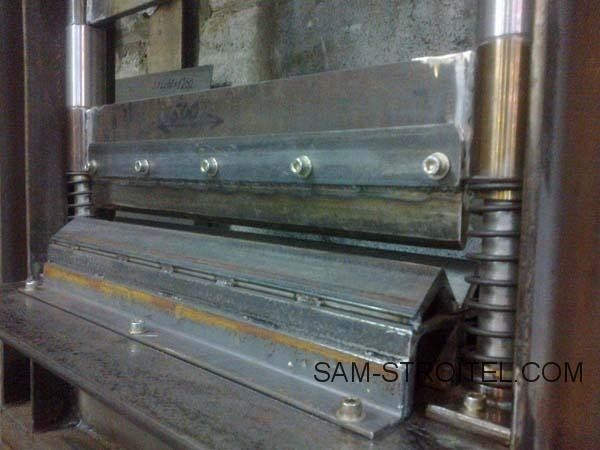

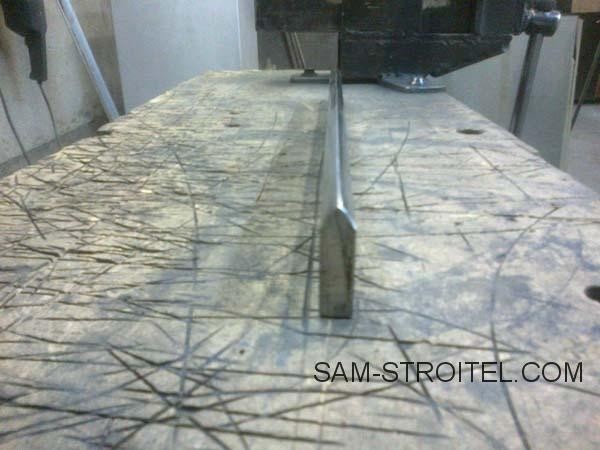

Угол матрицы специально сделал меньше чем 90 градусов. Для этого по краям подставил прут 6 мм.

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Эта матрица — времянка. Со временем хочу сделать несколько матриц разного размера, с плавающими упорами.

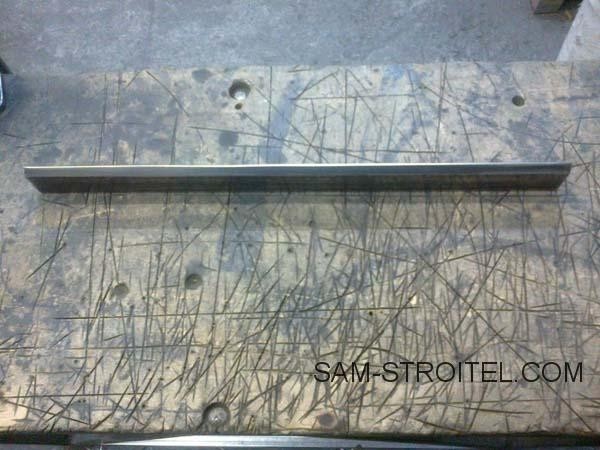

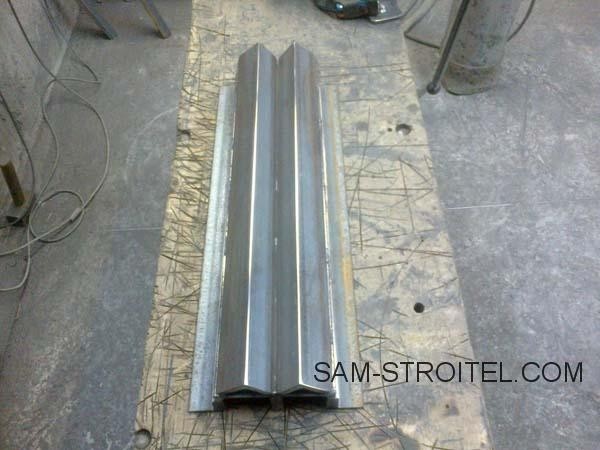

Первый пуансон. Остальные буду делать потом, по ходу деятельности, под разные гибы.

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

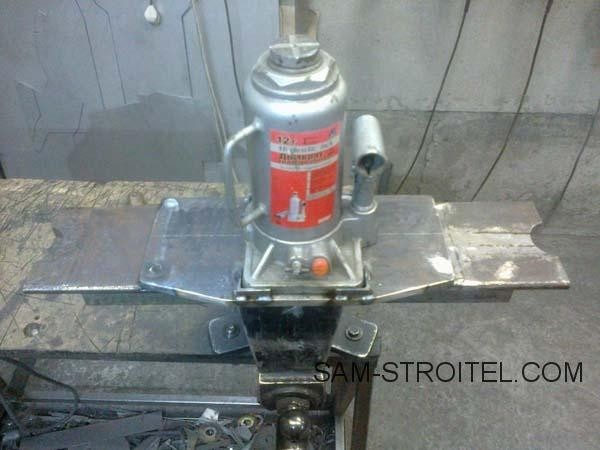

Чтобы проще закрывать-открывать клапан домкрата, добавил такую «крутилочку».

Листогиб своими руками: фото и описание изготовления

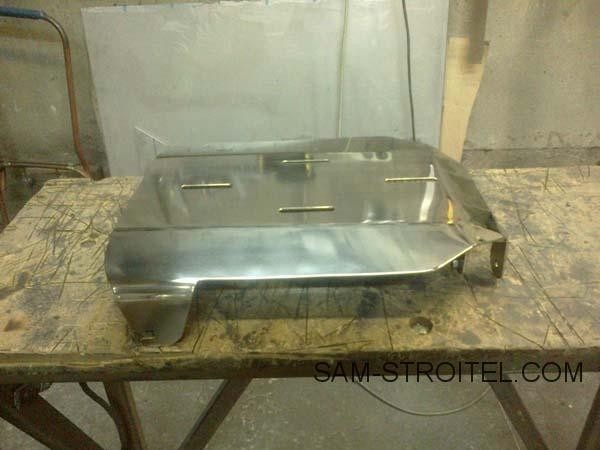

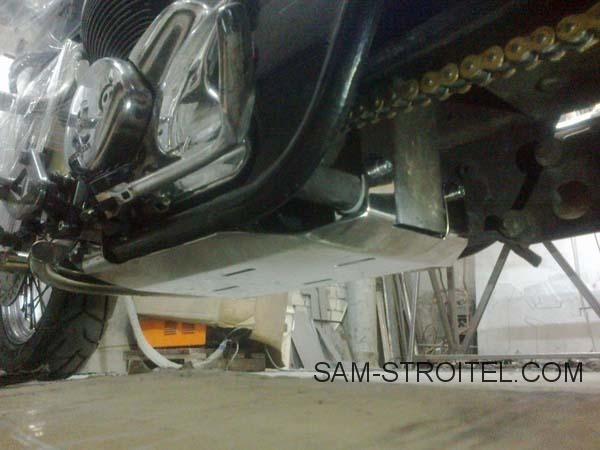

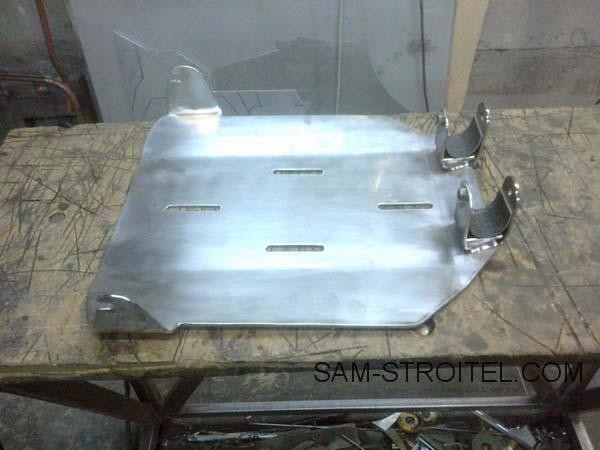

Вот моё первое изделие из нержавейки 3 мм, сделанное на самодельном листогибе — защита картера.

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Листогиб своими руками: фото и описание изготовления

Автор самоделки: Юрий. г. Бровары.
