Ленточный шлифовальный станок своими руками без токарных работ
Самодельный ленточный шлифстанок сделанный без сварочных и токарных работ, подробное описание изготовления самоделки с фото.
Ленточный шлифовальный станок, вещь довольно нужная в домашней мастерской. Для его изготовления требуются токарные и сварочные работы, но не у каждого найдётся в гараже сварочник и токарный станок. Как вариант можно обойтись более простой конструкцией где токарные работы не потребуются.
Понадобятся материалы:
- электродвигатель от стиральной машины;
- регулятор оборотов электродвигателя;
- подшипники;
- кусок листа ДСП;
- переключатель;
- резьбовая шпилька длиной 150 мм;
- монтажный стальной уголок;
- пара кусков полипропиленовых труб диаметром 20 и 32 мм;
- винты, гайки, шайбы.

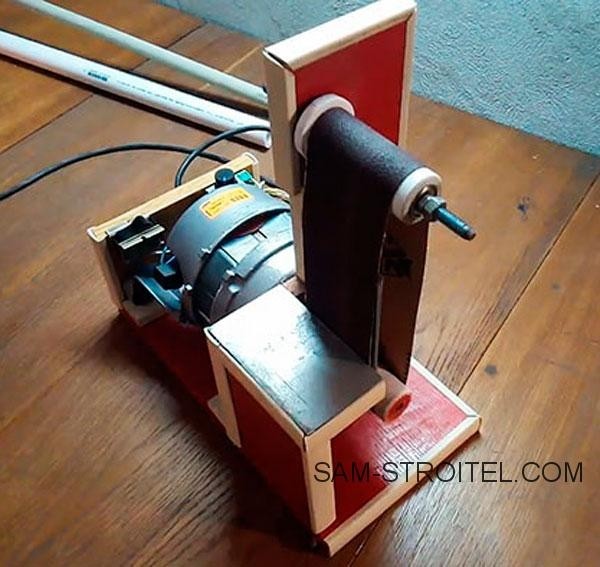

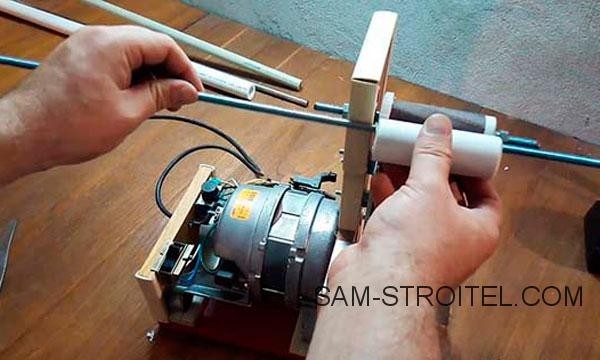

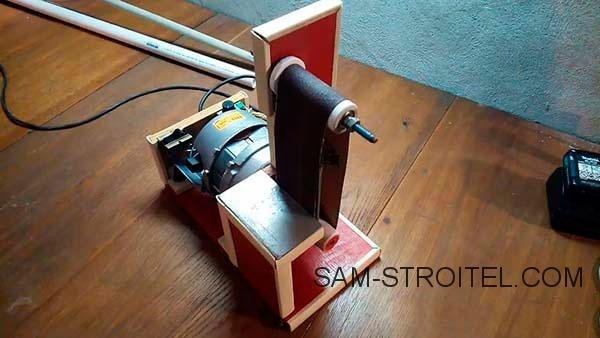

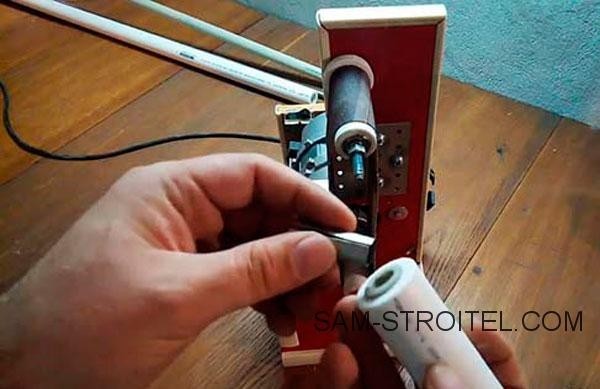

Далее на фото показан процесс изготовления частей шлифовального станка.
В этой самоделке использован двигатель от стиральной машины на 14 тыс. об/мин. Подключаем его к сети через регулятор оборотов.

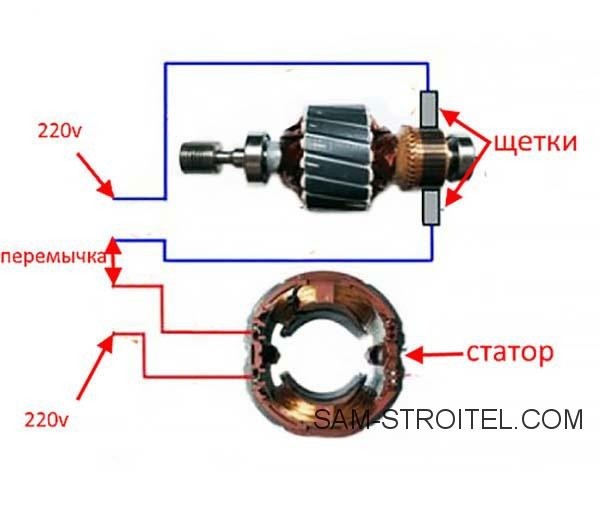

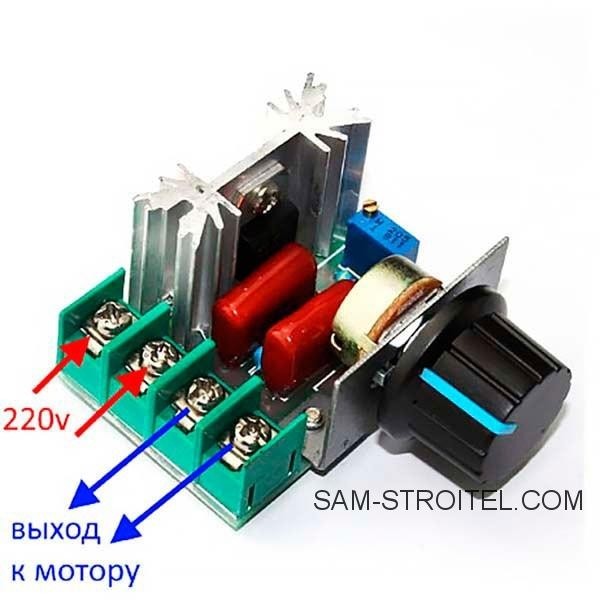

Здесь показана схема подключение регулятора к электродвигателю.

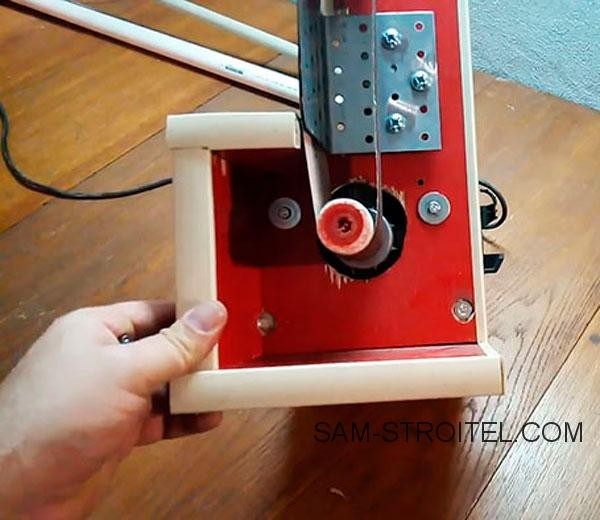

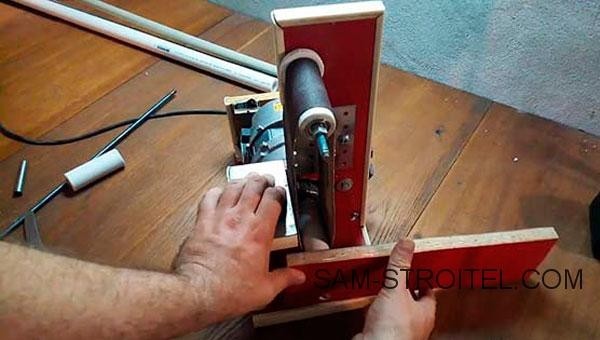

Корпус станка, изготавливаем из кусков ДСП, и скрепляем мебельными винтами. Его габариты определяются конкретным двигателем.

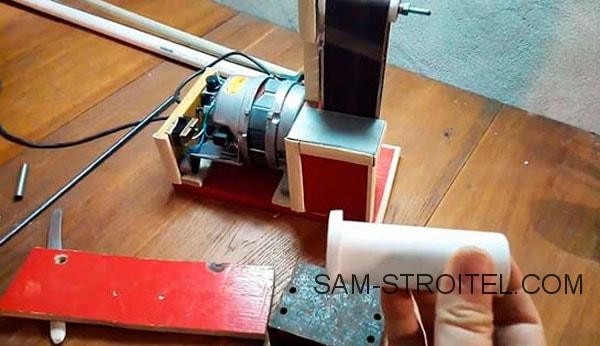

Упор для наждачной ленты выполняем из монтажного уголка, края которого закругляем для исключения зацепа замка ленты.

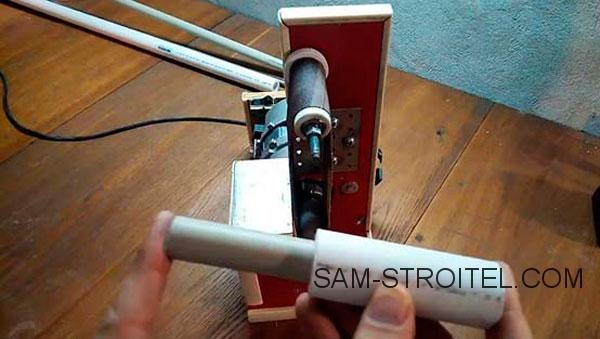

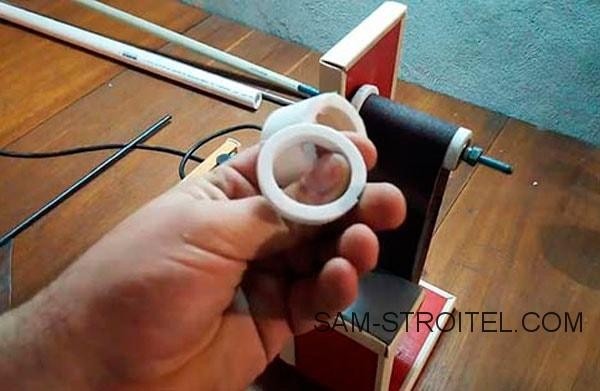

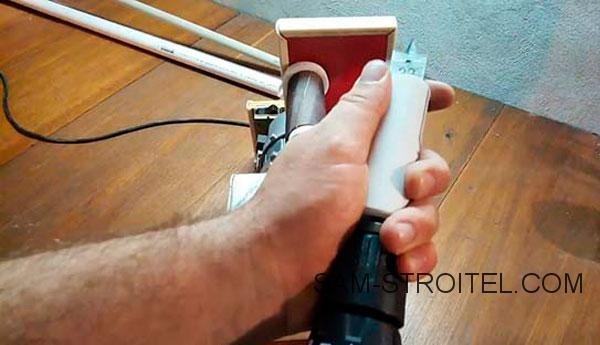

Ведущий ролик делаем из двух пропиленовых труб диаметром 20 и 32 мм.
Большую трубу выбираем с внутренним диаметром также равным 20 мм.

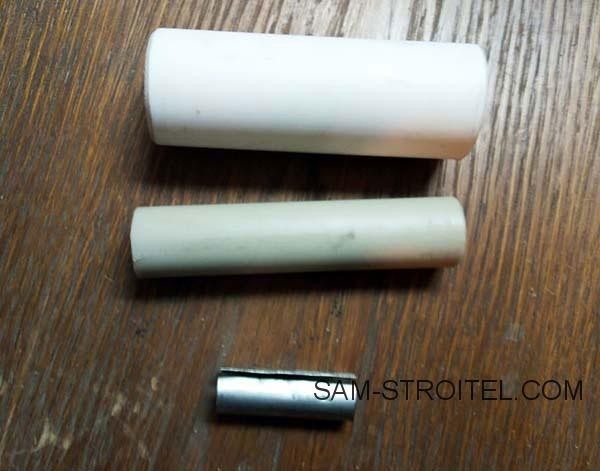

Дополнительно во внутреннее отверстие двойной трубы вставляем трубочку, выгнутую из жести.
Всю эту конструкцию набиваем на шлицевой вал двигателя. Соединение получилось надежным при минимальном биении.

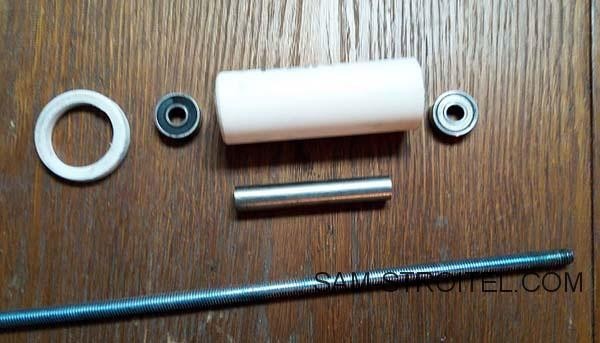

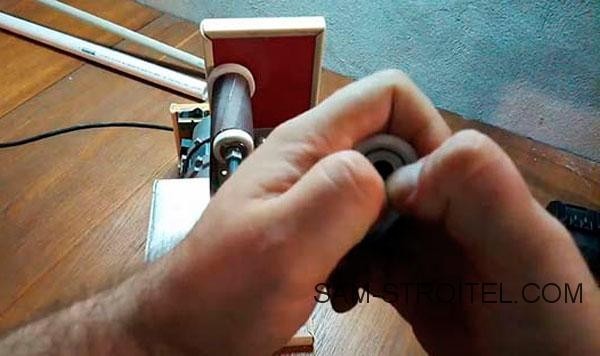

Для ведомого ролика подбираем два подшипника и в зависимости от наружного диаметра – полипропиленовую трубу с точно таким же внутренним размером.
Если он окажется меньше, то его можно рассверлить дрелью с перьевым сверлом нужного диаметра.

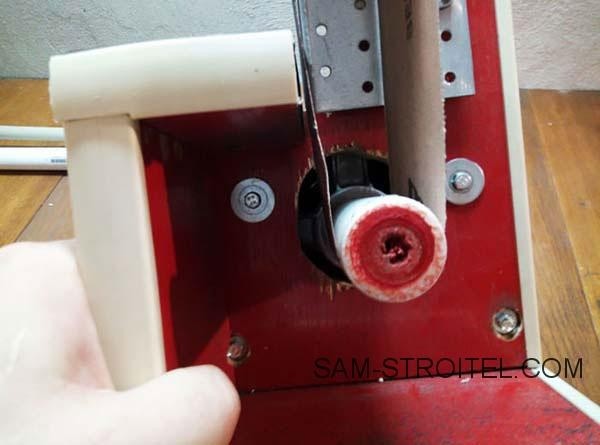

Подшипники распираем стальной трубкой для снятия боковой нагрузки. На внутренний конец ролика насаживаем кольцо, вырезанное из муфты того же размера, которая будет служить упором.
Собираем на шпильке получившийся узел и прикручиваем, используя шайбы и гайки, к основе.

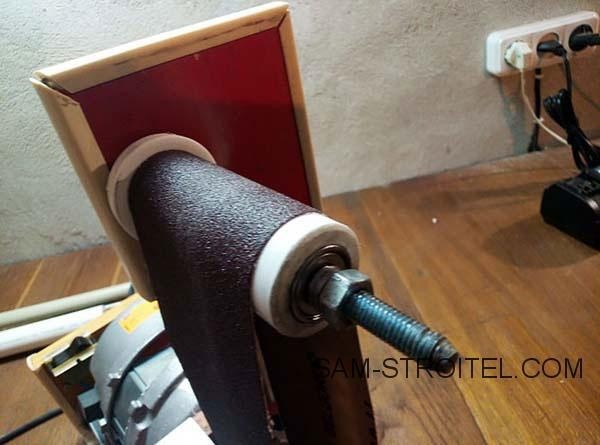

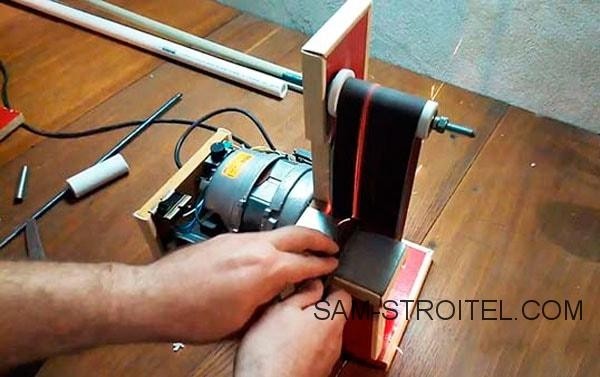

Самодельный шлифовальный станок практически готов, теперь одеваем наждачную ленту. При вращении она может смещаться по роликам влево или вправо. Чтобы исключить это явление, прокручиваем вокруг своей оси за обе гайки ведомый ролик, пока лента не перестанет смещаться к одному или другому краю. Таким образом, мы найдем положение, когда лента окажется на своём месте.
Всё, самодельный шлифстанок готов к работе.
Небольшой видео обзор этого самодельного станка:
