Простая самодельная лебёдка своими руками, фото, описание, а также видео испытаний самоделки.

Лебёдка — это такая вещь, которая может пригодиться в самый неожиданный момент, вытянет застрявший автомобиль из грязи, поднимет груз и т. д. Заводские лебёдки стоят не дешево, но всё можно сделать своими руками практически за копейки.

Давайте рассмотрим конструкцию самодельной ручной лебёдки, которою изготовил Евгений Николаевич.

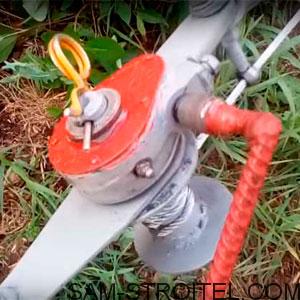

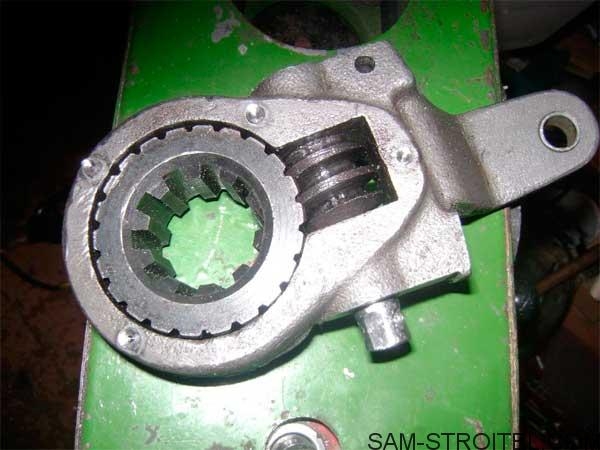

За основу самодельной лебёдки, взята тормозная Камазовская тормозная трещотка (рычаг для регулировки хода штока тормозных камер), механизм трещотки показан на фото:

Лебёдка своими руками (15 фото)

Такую трещотку можно взять у знакомых камазистов или приобрести в интернете.

Лебёдка своими руками (15 фото)

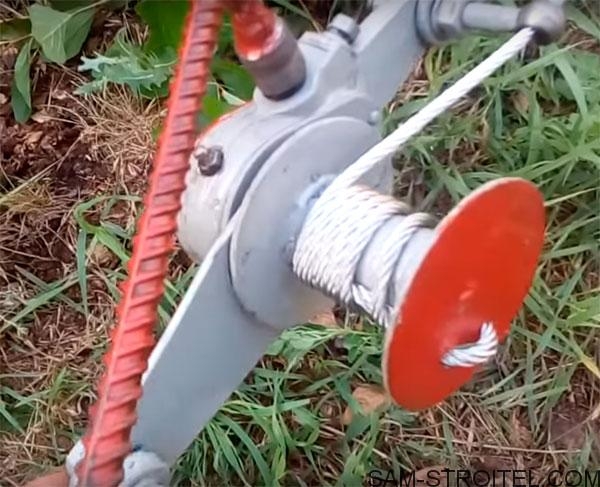

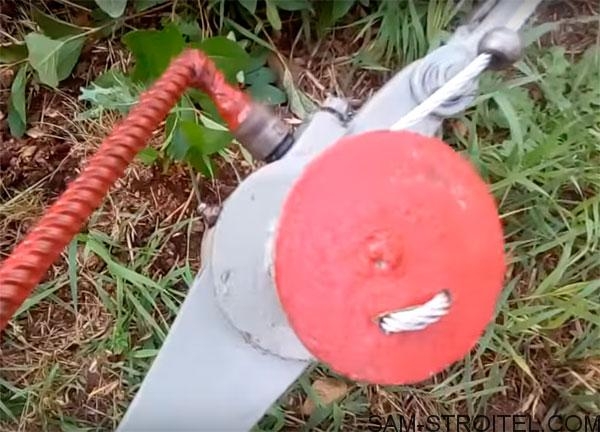

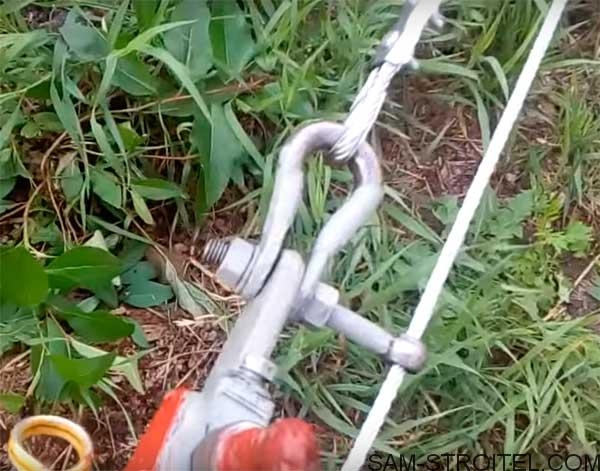

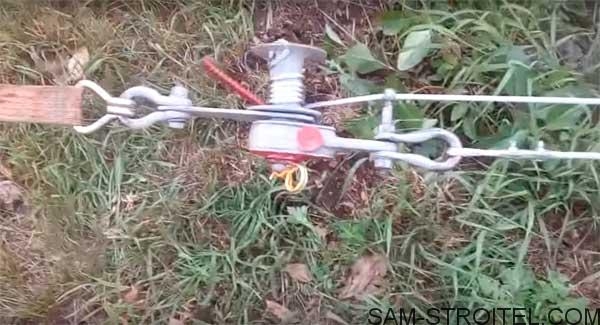

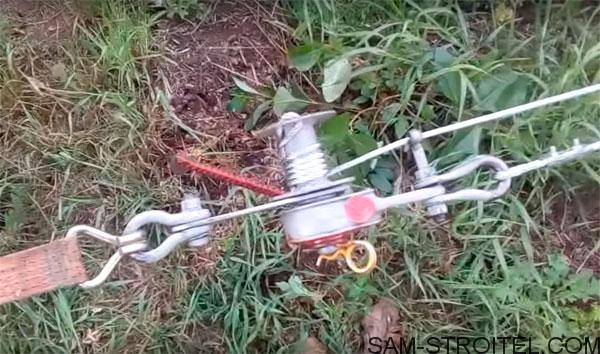

Автор изготовил вал, на который установил барабан с намотанным тросом. Также из металлической пластины сделана серьга, за которую крепится одна петля или карабин. С противоположной стороны петля крепится за проушину трещотки.

Лебёдка своими руками (15 фото)

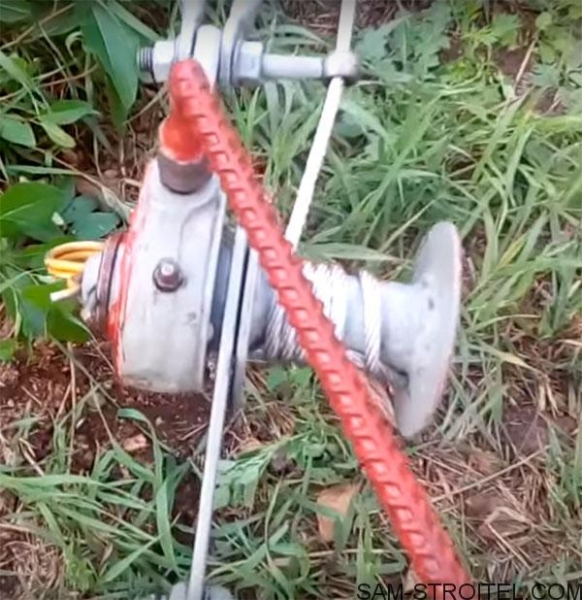

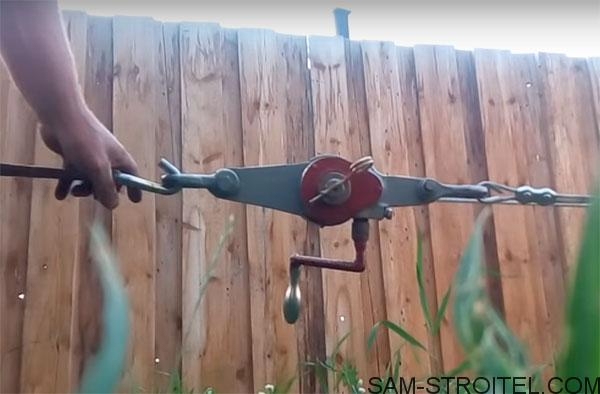

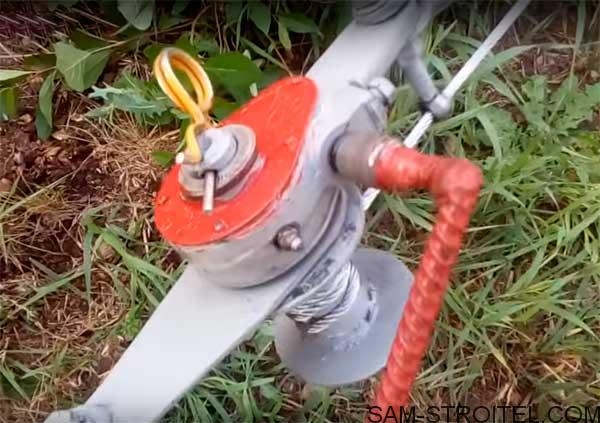

Из арматуры изготовлен рычаг с головкой для вращения вала лебёдки.

Лебёдка своими руками (15 фото)

Лебёдка своими руками (15 фото)

Лебёдка своими руками (15 фото)

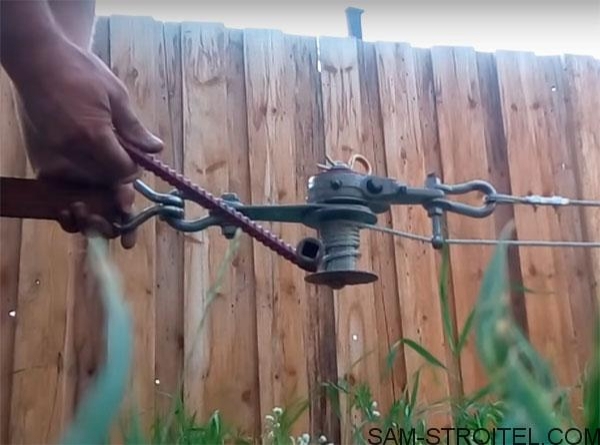

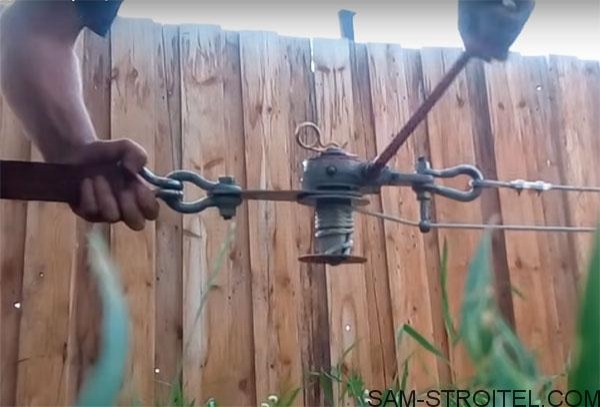

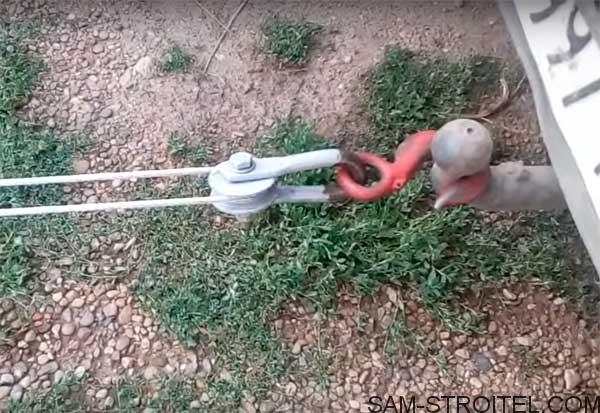

Автомобиль цепляем с помощью троса, крюком через блок.

Лебёдка своими руками (15 фото)

Лебёдка своими руками (15 фото)

Лебёдка своими руками (15 фото)

Лебёдка своими руками (15 фото)

Лебёдка своими руками (15 фото)

Лебёдка своими руками (15 фото)

Чтобы трос не слетал с барабана, изготовлена направляющая.

Лебёдка своими руками (15 фото)

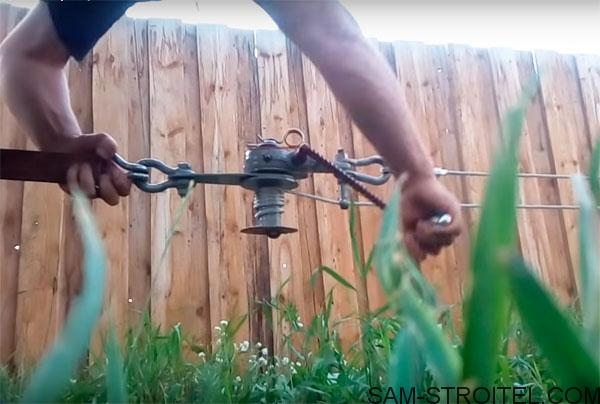

В результате получилась вот такая самодельная ручная лебёдка, конструкция надёжная и простая, спокойно вытягивает застрявший легковой авто.

Лебёдка своими руками (15 фото)

В этом видео, показана работа самодельной ручной лебёдки.

Автор самоделки: Evgeny Nikolaich.
