Контактная сварка своими руками

Самодельная контактная сварка изготовленная своими руками, подробное описание.

Решил сделать точечную сварку для бытовых нужд. За основу для трансформатора был взят ЛАТР на 10А. Изначально намотал 2.5 витка вторичной обмотки на 77 квадрат, в результате — небольшая сила тока, обмотка греется. Чтобы получить большую силу тока, сделал проводник вторичной обмотки на 140 квадрат и на 1.5 оборота.

Контактная сварка своими руками

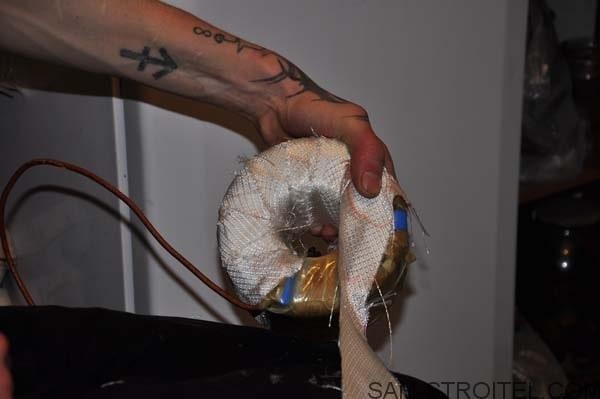

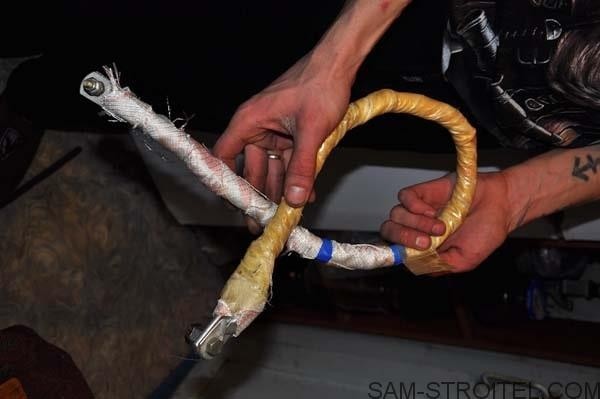

Кабель вторичной обмотки 140 кв.мм. Обмотка — стеклоткань и лакоткань.

Контактная сварка своими руками

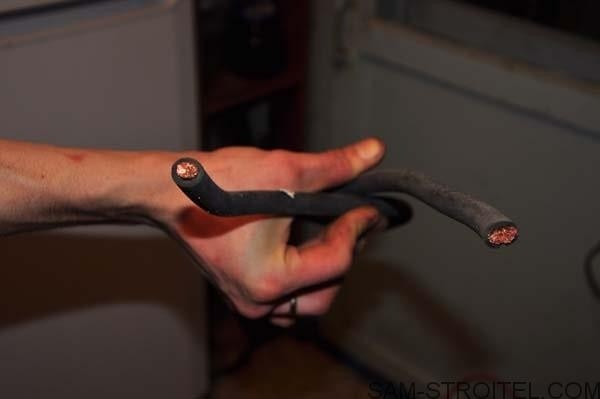

Вот такой кабель использовал для вторичной обмотки.

Контактная сварка своими руками

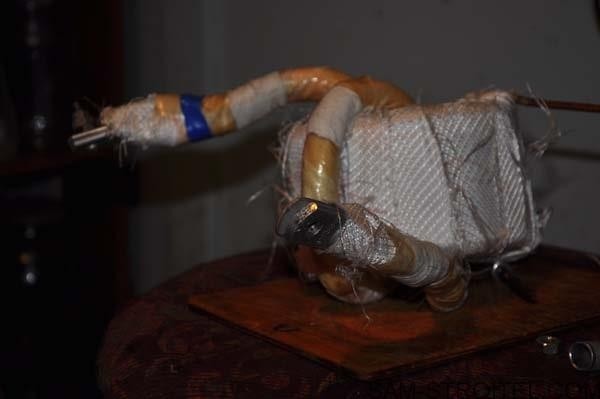

С трансформатора были выпаяны два вывода: один на 127в, другой уже не помню на сколько, изоляция лакоткань и стеклоткань.

Контактная сварка своими руками



Контактная сварка своими руками

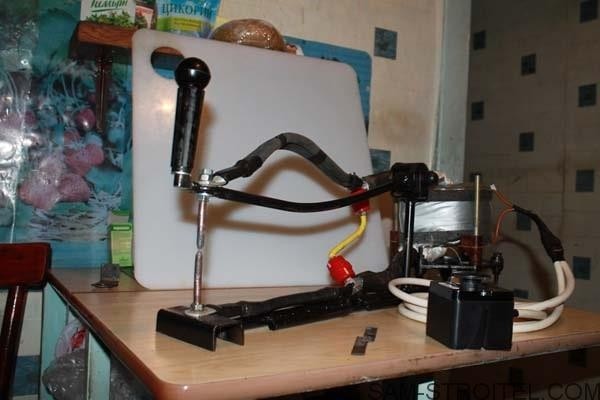

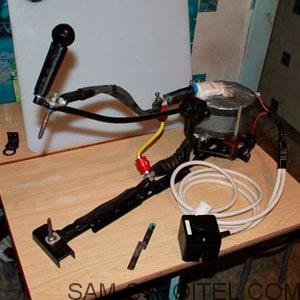

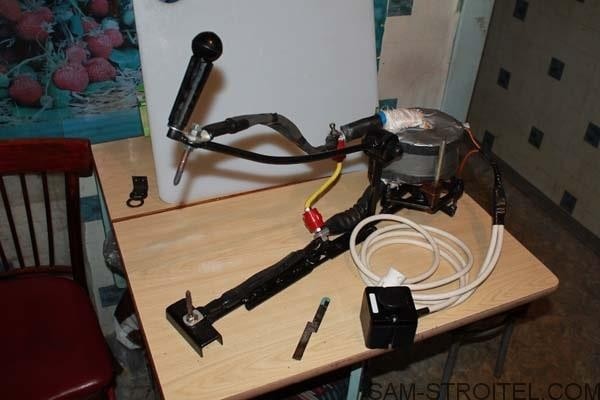

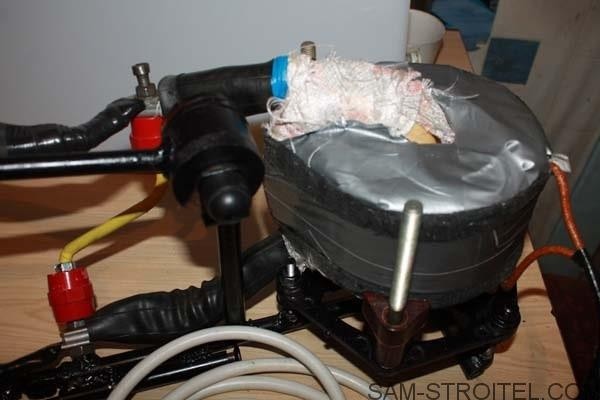

В результате получился самодельный аппарат контактной сварки.

Контактная сварка своими руками

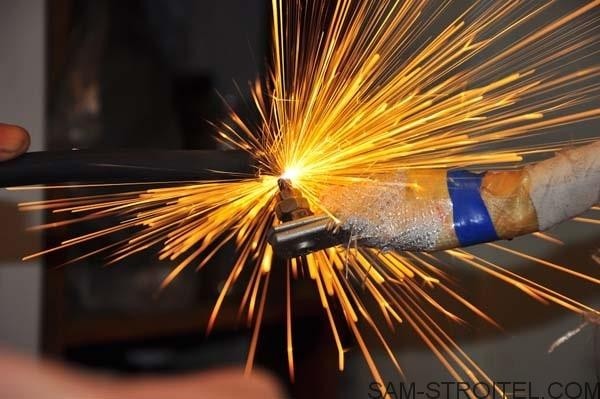

Испытания сварочника.

Контактная сварка своими руками

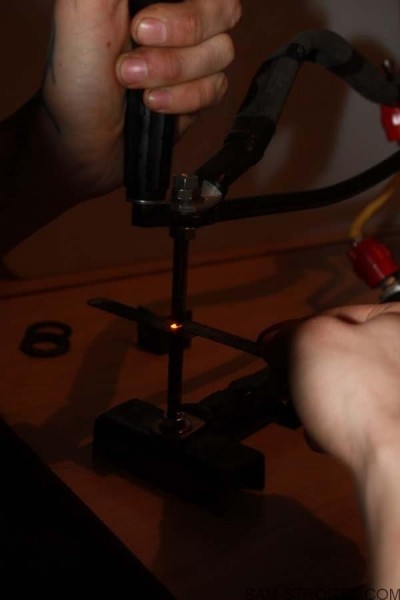

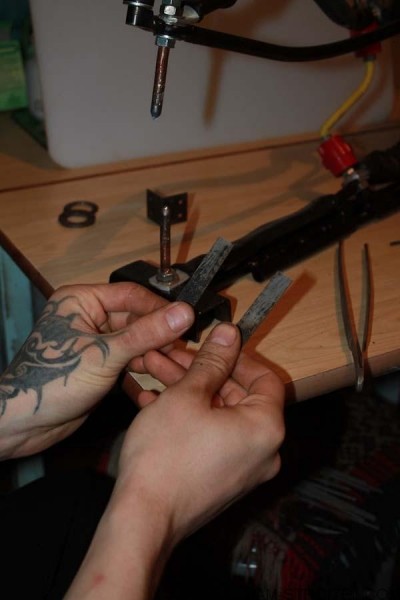

Пробую приварить два куска полотна от ножовки.

Контактная сварка своими руками

Контактная сварка своими руками

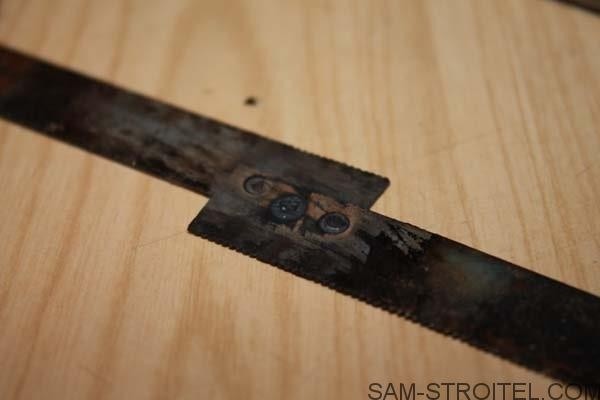

Результат.

Контактная сварка своими руками

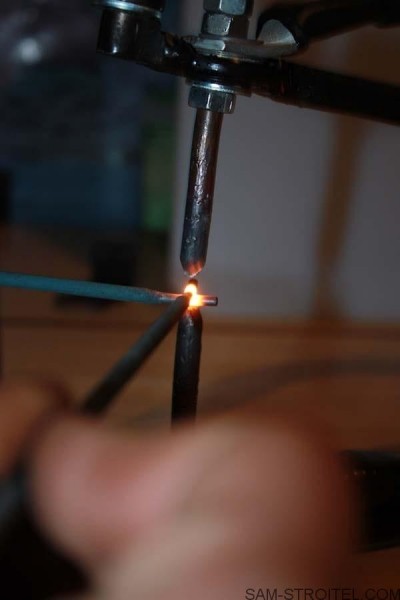

Приварил два электрода.

Контактная сварка своими руками

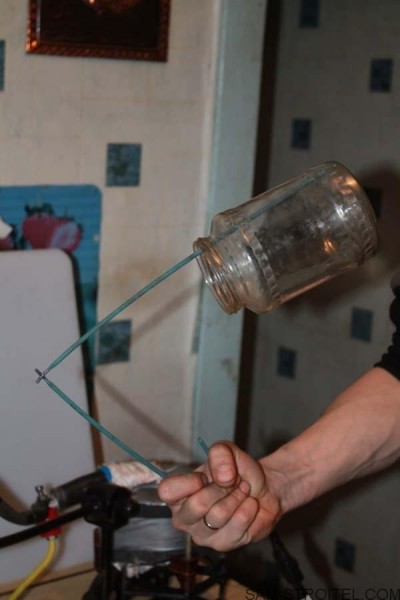

Испытания на прочность приваренных электродов.

Контактная сварка своими руками

Сделал вот такую кнопку.

Контактная сварка своими руками

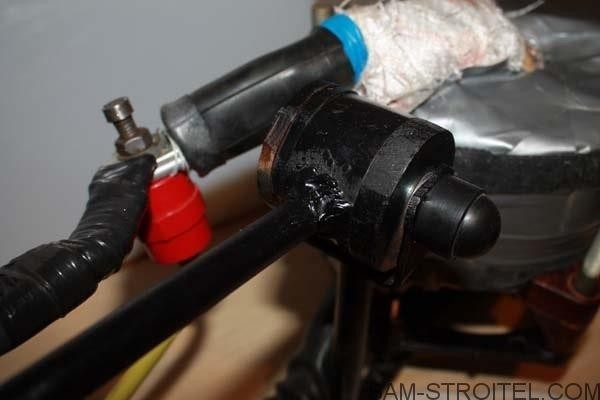

На фото: петля подвижной части, внутри изолятор из текстолита.

Контактная сварка своими руками

Контактная сварка своими руками

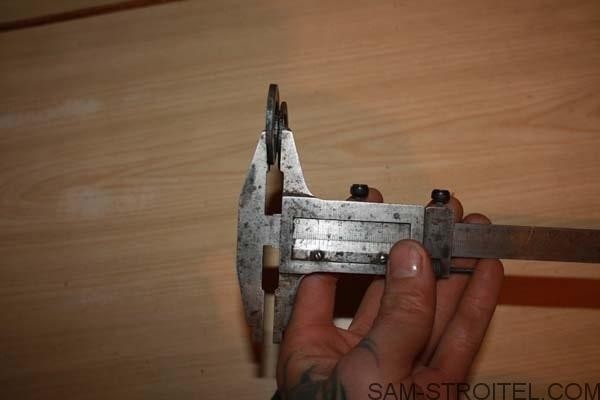

В результате вот показана максимальная толщина, которую можно можно приварить этой самодельной контактной сваркой. Отличная самоделка для домашней мастерской.

Контактная сварка своими руками

Автор самоделки: Евгений Киреев.
