Клапан для вентиляции – назначение, виды и управление

0 416

Нормальный воздухообмен в помещении дает возможность вести в нем нормальную жизнедеятельность. В этом случае используют разные системы вентиляции – естественную, комбинированную или принудительную, а также различные устройства. Например, воздушные потоки может регулировать дроссель клапан для вентиляции, а чтобы не допустить приточный воздух используют обратный тип устройства.

Как вы уже поняли, сегодня речь пойдет о них, а также о других подобных приспособлениях.

Клапан для вентиляции – назначение, виды и управление

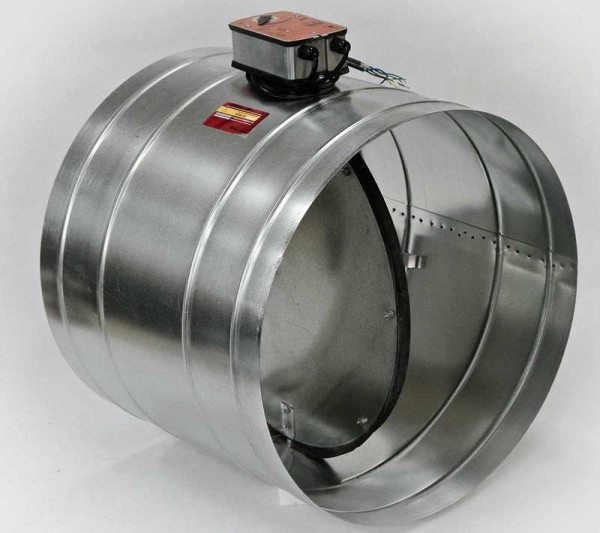

На фото – варианты механических устройств для вентиляции круглой формы

Назначение

Вентиляционные или воздушные клапаны – часть воздуховода. В их конструкцию входит воздушная заслонка, которой можно регулировать в ручном или автоматическом режиме. Ниже рассмотрим для функции данных устройств:

Регулировочная С их помощью удается контролировать расход воздушного потока на определенном участке вентсистемы. Это производится для настройки последней и для изменения режимов ее функционирования. Второе название – дроссельный клапан вентиляции.
Блокирующая В данном случае перекрывается доступ в помещение приточного воздуха, если вентиляция отключилась.
Поддержания баланса Необходимая функция, контролирующая приток и отток воздушных масс, когда применяется вариант с рециркуляцией воздуха.
Противопожарная Могут задерживать огонь или дым, для этого используют особые типы устройств.

Клапан для вентиляции – назначение, виды и управление

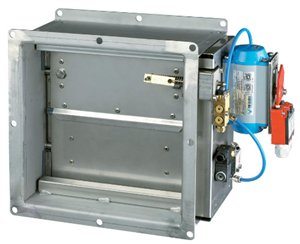

Приточный клапан системы вентиляции

Виды

Форма устройств зависит от сечения воздуховода, для которого они предназначены, чаще всего это круглые или прямоугольные.

Ниже рассмотрим подробнее, для чего каждый вид предназначен.

Совет: используйте эту классификацию для выбора вентклапанов на начальном этапе.

  • Приточный – выпускается с возможностью ручной или автоматической регулировки положения воздушной заслонки. Используются для контролирования объема воздушных масс, проходящих через него, а также для перекрытия поступления воздуха на заданном участке вентиляционной системы или в случае отключения вентиляционной системы. Установить его можно своими руками.
  • Совет: устанавливайте для защиты вентиляционной системы устройства с автоматически регулируемыми заслонками, которые можно синхронизировать для автоматического закрытия или открытия устройств при отключении или включении вентиляционной системы соответственно.

    Конструкция приточного дроссельного устройства прямоугольного сечения состоит из рамки, с размерами соответствующими сечению воздуховода для которого он предназначен. В нее монтируют несколько горизонтальных жалюзи, соединяющихся механической передачей с приводом. Это заставляет их двигаться синхронно, давая возможность открывать заслонку полностью или герметично закрывать ее.

    Клапан для вентиляции – назначение, виды и управление

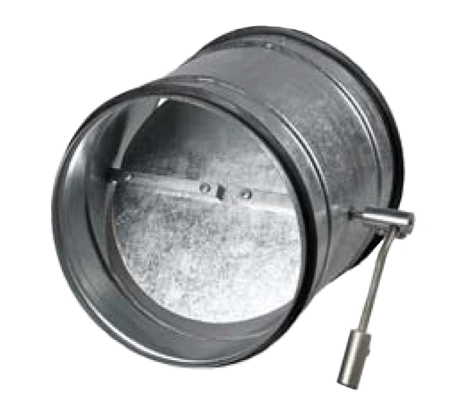

    Обратные клапана на вентиляцию на вентиляцию с ручным приводом позволяют закрыть доступ воздуху при отключенном вентиляторе

  • Обратный или гравитационный – позволяет исключить возможность разворота направления воздушного потока.
  • В основном такие устройства устанавливают в вытяжных воздуховодах, чтобы предотвратить:

    • обратное движение воздуха, которое может возникать при определенных атмосферных условиях;
    • холодному воздуху, насекомым, пуху и другим аллергенам попадать в помещения, если вентилятор в данный момент выключен;
    • попадание в помещения посторонних запахов, в том числе, готовящейся пищи или дыма, из вентиляционных шахт других комнат или других этажей.

    Устройство будет закрыто в случае отключения вытяжного вентилятора и открыто при его включении для вывода отработанного воздуха в вентиляционный канал.

    Клапан для вентиляции – назначение, виды и управление

    Камера смешения

  • Камеры смешения – предназначены для регулировки баланса между свежим наружным воздухом и рециркуляционным при использовании систем вентиляции с рециркуляцией воздушных потоков.
  • Клапан для вентиляции – назначение, виды и управление

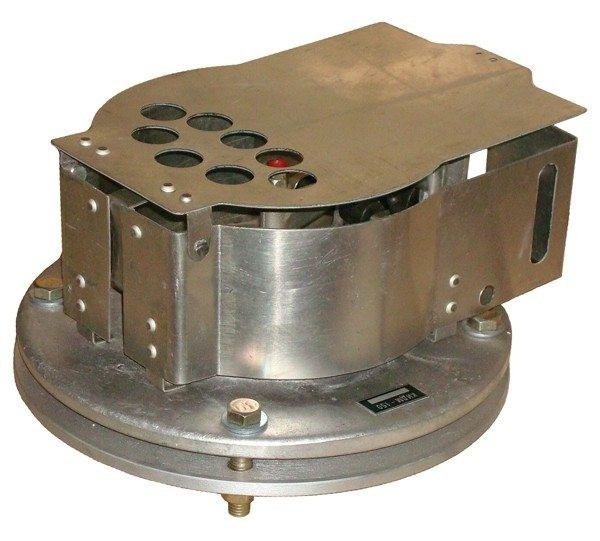

    Клапан избыточного давления для вентиляции регулирует давление в помещении

  • Дымоудаления – оборудован электроприводами, которые синхронизированы с системой пожарной сигнализации. Они открывают заслонку при срабатывании пожарной сигнализации, давая путь для вытяжки дыма и позволяя безопасно эвакуировать людей.
  • Клапан для вентиляции – назначение, виды и управление

    Противопожарные и огнезащитные клапана на вентиляцию

  • Взрывозащищенный – применяется в вентиляции, которая предназначена для удаления воздушных потоков, содержащих высокую концентрацию взрывоопасных газовых смесей. В его конструкции исключена возможность появления искры во время работы.
  • Противопожарный – особый вид устройств, который мешают распространению огня в другие комнаты по вентиляционной системе во время пожара.
  • Управление

    Для управления заслонками предусмотрены приводы. Их конструкция предполагает ручное и автоматическое регулирование заслонками.

    Рассмотрим преимущества последних:

  • Синхронизация с вентиляционными установками. Открытие заслонок происходит в момент их включения, а закрытие при прекращении работы агрегатов.
  • Использование при внештатных ситуациях. К примеру, перекрытие воздуха позволит не допустить замерзание водяного калорифера, в том случае, когда в него не будет поступать горячая вода. Тем самым удастся сберечь время и средства на ремонт оборудования, цена на которое нередко достаточно высокая.
  • Управление настройкой производительности вентиляционной системы с центрального пульта управления. Такой подход экономит электроэнергию в зимний период, кроме того, дает возможность изменять режим работы в любой момент.
  • Регулирование сложных систем вентиляции, осуществляющих воздухообмен больших зданий со множеством вентиляционных клапанов.
  • Клапан для вентиляции – назначение, виды и управление

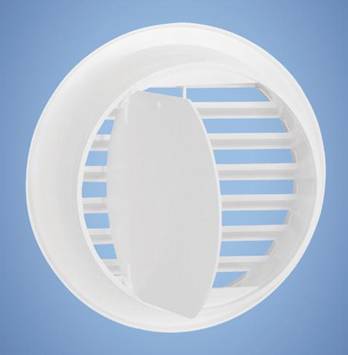

    Пластмассовая вентиляционная решетка с клапаном

    Конструкция

    Обычно заслонки и корпус устройств подвергаются сильному давлению воздушных масс, особенно это ощущается в высоконапорных вентиляционных системах. Из-за этого элементы большинства вентклапанов изготавливают из высокопрочной оцинкованной стали, благодаря чему не происходит деформации устройств во время их эксплуатации.

    Одним из важных требований, которые предъявляются к устройствам, является их способность обеспечить высокую герметичность системы в закрытом положении заслонки.

    Совет: используйте для этого специальные уплотнители, а также обрезиненную рамку, чтобы соединять с воздуховодами.

    Клапан для вентиляции – назначение, виды и управление

    Клапан с электроприводом для вентиляции из металла

    Инструкция разрешает использовать вентиляционные клапаны не только в системах вентилирования помещений, но и для центрального кондиционирования. Как правило, регулировка мощности кондиционирования для отдельно взятого помещения в этом случае весьма ограничена. Поэтому в воздуховодах центральной системы кондиционирования  устанавливают заслонки с автоматической регулировкой их работы.

    Вывод

    Сегодня мы рассмотрели воздушный клапан для вентиляции. Узнали, какой формы он может быть, где и как он применяется, каким способом осуществляется его регулирование. Рассмотрели преимущество автоматического привода управления заслонкой. Мы рекомендуем использовать данные устройства в домашних системах вентиляции и кондиционирования воздуха.

    Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
