Каркас для душевого поддона: надежная опора для нашего душа

Собирая душевую кабину своими руками, мы достаточно часто сталкиваемся с проблемами, вызванными низким качеством комплектующих. А поскольку каркас для поддона является одним из важнейших элементов всей конструкции, то к его надежности предъявляются повышенные требования.

Ниже мы расскажем, на что стоит обращать внимание при покупке каркаса для поддонов, а также приведем ряд советов по его самостоятельному изготовлению и установке.

Качество опоры для душевого поддона крайне важно!

Характеристики каркасов

Назначение и конструкция

Душевой поддон представляет собой широкую и относительно неглубокую емкость, которая используется для сбора стекающей воды и перенаправления ее в канализационный слив. При этом значительная площадь поддона вместе с малой толщиной материала, из которого он изготавливается, существенно затрудняют его использование. Под нагрузкой днище прогибается, что приводит к деформации всей конструкции, а также к разрушению противокоррозионного покрытия.

Кроме того, для обеспечения эффективного слива поддон нужно устанавливать таким образом, чтобы сливное отверстие находилось выше входа в канализационный стояк. Соответственно, необходимо приподнимать его выше уровня пола примерно на 100 мм, что невозможно сделать без дополнительных приспособлений.

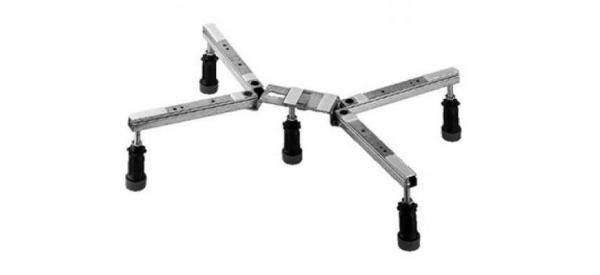

Каркас для поддона 90х90 для душа с регулируемой высотой ножек

Таким приспособлением и является каркас.

• Во-первых, он обеспечивает поддону необходимую опору. В зависимости от конфигурации, каркас может располагаться либо только по периметру, либо еще и под днищем. Второй вариант является более предпочтительным именно для широких моделей: поперечные усиливающие ребра жесткости придают нужную стабильность.
• Во-вторых, ножки каркаса позволяют приподнять поддон над полом на нужную высоту. При этом масса конструкции возрастает незначительно, а значит, не увеличивается и нагрузка на перекрытия, что очень важно при оборудовании санузлов в зданиях из лёгких материалов.
• В-третьих, конструкция большинства каркасов позволяет регулировать длину ножек. Благодаря этому мы можем максимально быстро выровнять поддон по плоскости, что является обязательным условием эффективного использования душевой.

Обратите внимание! Душевая кабинка должна стоять идеально ровно, иначе возникнут проблемы со сливом воды, да и дверцы в направляющих начнут застревать в результате перекоса. При установке бескаркасных поддонов выравнивание производится путем заливки стяжки на выбранный участок.

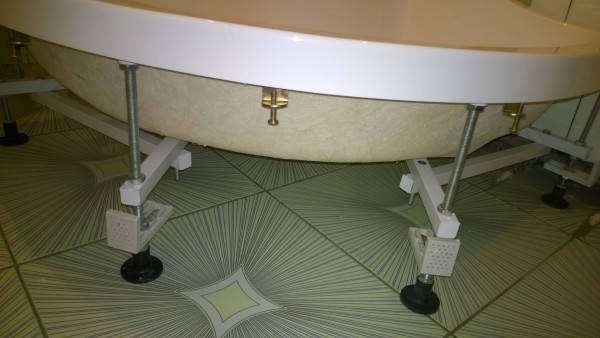

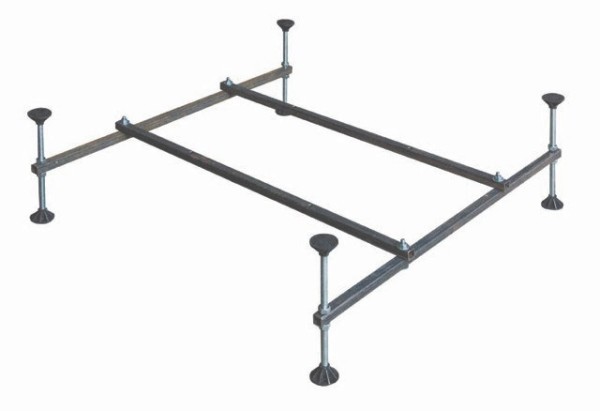

Универсальная модель с изменяемой геометрией

Конструкция у таких устройств достаточно проста:

• Основу составляют несколько стальных планок, соединенных либо с помощью сварки, либо с использованием угловых кронштейнов.
• На концах планок и в местах пересечения проделываются отверстия с резьбой, в которые устанавливаются достаточно толстые (10 мм и более) винты.
• На концы винтов накручиваются ножки, изготовленные из прочного пластика. Внутри ножек также нарезается резьба, что позволяет регулировать положение каркаса.

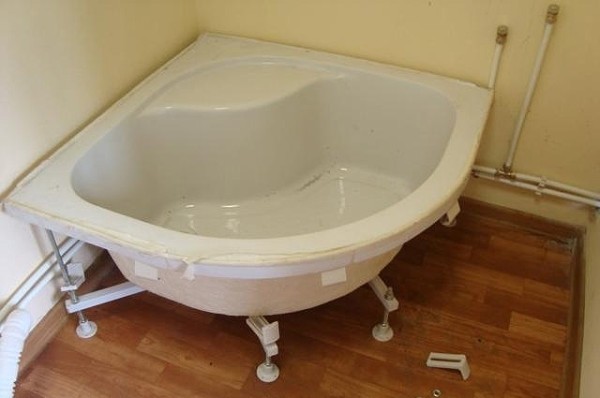

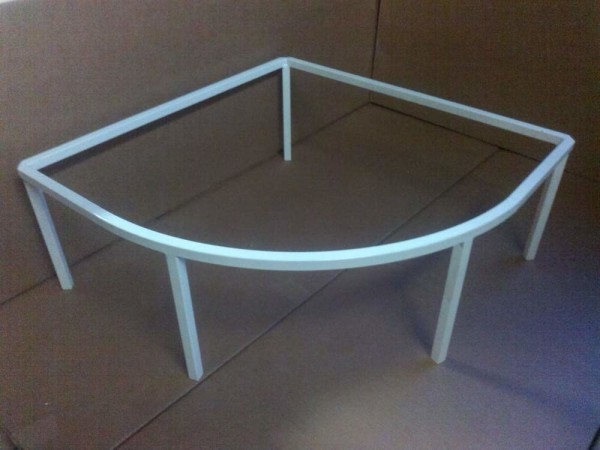

Нерегулируемая опора под угловую систему со скруглением

Рекомендации по выбору

Несмотря на то, что цена таких изделий относительно невелика, выбирать их нужно очень тщательно. Связано это с тем, что они выполняют весьма ответственную функцию: если каркас сломается, то его замена будет связана с весьма серьезными трудозатратами, поскольку кабинку придется разбирать почти полностью.

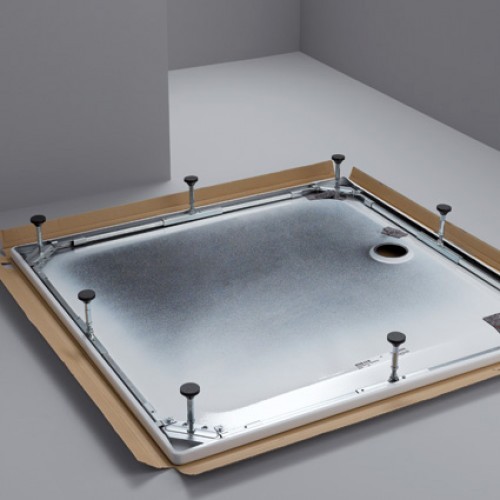

Изделие из тонких труб можно использовать только под незначительной нагрузкой

Выбирая модель, нужно обратить внимание на следующие нюансы:

• Первое – это конфигурация опорных балок. Желательно, чтобы они располагались не по периметру поддона, а под его основанием. Так нагрузка, которую стоящий человек оказывает на дно, будет распределяться более равномерно.
• Толщина труб – тоже очень важный фактор. Лучше всего приобретать модели, изготовленные из профильной трубы минимум 20х40 мм: такие точно не будут прогибаться.
• Уделить внимание нужно и качеству металла. Очень хорошо, если все детали покрыты противокоррозионной краской: так мы будем уверены, что даже в условиях повышенной влажности конструкция не будет ржаветь.

Совет! Особое внимание уделяем качеству обработки сварных швов, поскольку здесь ржавчина появляется в первую очередь. Если есть хоть малейшие сомнения, перед установкой стоит обработать проблемные места защитным составом еще раз.

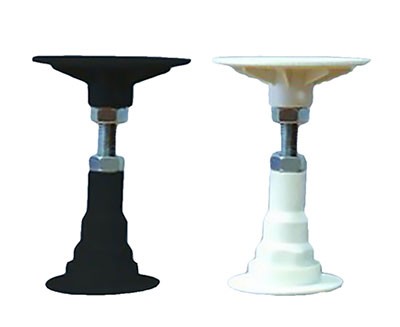

Регулируемые ножки должны быть достаточно надежными

• Наконец, следует осмотреть ножки и места их крепления. Детали должны завинчиваться достаточно туго, но без излишних усилий, а на опорах не должно быть трещин и других дефектов.

Изготовление и монтаж

Как сделать каркас

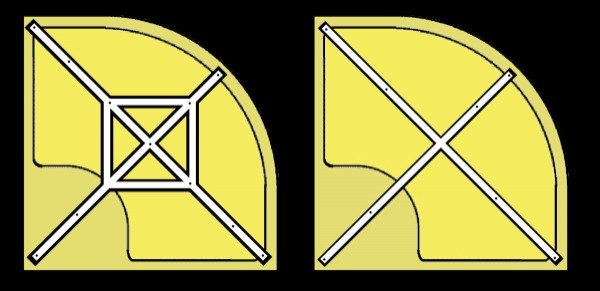

Ориентировочные схемы расположения ребер жёсткости

Как правило, опорные конструкции мы приобретаем вместе с самим душевым поддоном. В идеале обе детали должны быть изготовлены одним производителем – так совпадение размеров будет максимально точным.

Однако иногда найти подходящее изделие бывает довольно сложно, или же нужная вам модель стоит неоправданно дорого. В этом случае вполне можно сделать каркас самостоятельно.

Для изготовления нам будут нужны:

• Сварочный аппарат.
• Болгарка с режущим кругом по стали.
• Дрель и сверла разных диаметров.
• Метчики для нарезки внутренней резьбы.
• Стальные профильные трубы (квадратные 40 х 40 мм или прямоугольные 20 х 40 мм).
• Пластиковые насадки на ножки.
• Стальные стержни с резьбой.

Работы выполняем так:

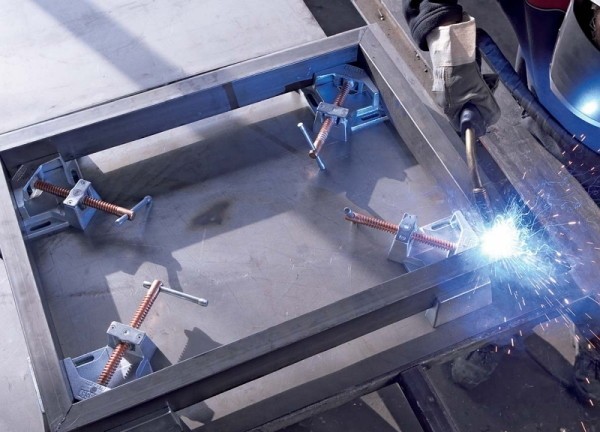

Сварное соединение деталей

• Для начала создаем чертеж нашей будущей конструкции. Если нам нужен каркас под душевой поддон 90х90 см, то проще всего изготовить крестообразную опору размерами около 80х80 см с усиливающими вставками.
• От трубы отрезаем фрагменты нужной длины и тщательно очищаем их от ржавчины.
• Укладываем заготовки на сварочный стол и свариваем их, следя за тем, чтобы они располагались строго горизонтально. Контролировать отсутствие отклонений очень важно именно в том случае, когда мы делаем нерегулируемый каркас.
• Если вы не владеете навыками сварки, то детали можно стянуть болтами. При этом следует помнить, что так элементы окажутся в разных плоскостях.
• Ножки – самое сложное. Для простой конструкции достаточно приварить снизу под углом 900 короткие отрезки профильной трубы. Если же нам нужна регулировка по высоте, то в трубах сверлим отверстия, в которых нарезаем резьбу, а затем вкручиваем винты.

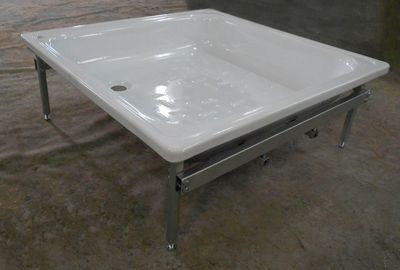

Сливная раковина на самодельной опоре

• На концы ножек надеваем заглушки или накручиваем регулируемые пластиковые опоры.
• Все сварные швы тщательно зачищаем, после чего обрабатываем полученную деталь противокоррозионной краской.

Как установить поддон на каркас

Процесс установки поддона на каркас (неважно, фабричный или самодельный) сложности не представляет:

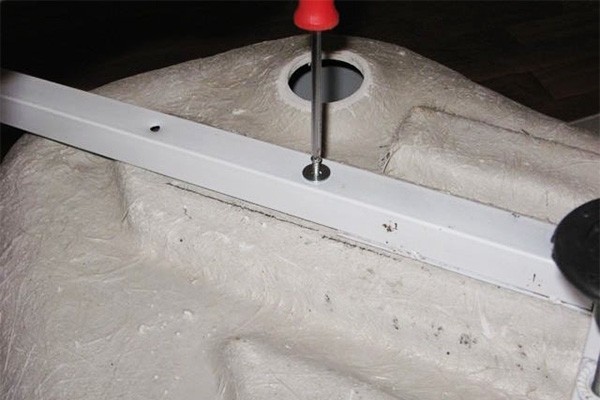

Фото фиксации к штатным крепежным отверстиям

• Если снизу на поддоне есть крепежные отверстия или специальные проушины, то переворачиваем его и фиксируем на днище каркас с помощью винтов. В противном случае поддон нужно будет просто уложить на опору, иногда – с применением герметика.
• Далее устанавливаем ножки каркаса на выбранный участок пола. Поверхность должна быть максимально выровнена и очищена от мусора.
• Используя гаечный ключ, вращаем регулировочные винты на ножках до тех пор, пока поддон не будет установлен идеально ровно. Процесс контролируем с помощью одного или нескольких уровней.
• После завершения монтажа на боковые опоры поддона устанавливаем декоративные планки. В самодельных конструкциях для этой цели можно заранее проделать несколько крепежных отверстий.

Результат работы

Заключение

Как видите, приведенная выше инструкция достаточно проста для самостоятельной реализации. Конечно, изготовить каркас для поддона сложнее, чем просто использовать готовый, но при необходимости и с этой задачей вполне можно справиться.

Для более подробного изучения описанных методик стоит просмотреть видео в этой статье.
