Канализация и водопровод: как самому спроектировать и смонтировать инженерные сети

0 370

Ни одно жилище не может обеспечить необходимый уровень комфорта без наличия в нем современных инженерных сетей. И если квартиры зачастую уже оборудованы необходимыми системами, то в частном доме этот вопрос решается каждым индивидуально. Особого внимания требует монтаж водопровода и канализации, так как от этих систем напрямую зависит состояние здоровья обитателей.

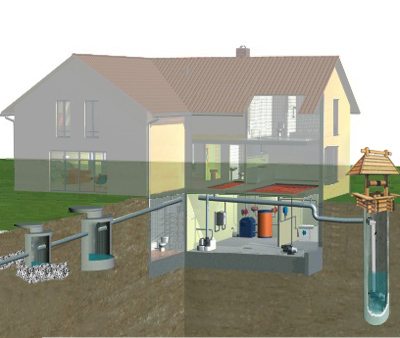

Канализация и водопровод: как самому спроектировать и смонтировать инженерные сети

Без воды и канализации нет цивилизации

Разновидности систем водоснабжения и водоотведения

Под водопроводом понимается специально разработанная и сконструированная система, основной целью которой является обеспечение непрерывного водоснабжения различных потребителей в жилом или административном здании. Проще говоря, это трубопровод с различными дополнительными элементами (насосами, фильтрами, резервуарами и так далее), который доставляет воду необходимого качества от точки водозабора в ванную и кухню (читайте также статью “Местная канализация: пути ее успешной реализации”).

Что касается канализации, то ее задача состоит в обратном. Она необходима для удаления сточных вод, их накопления в специальных емкостях и, в некоторых случаях, очистки.

Существуют специальные нормы и правила технической эксплуатации водопроводов и канализации. Характеристики этих инженерных сетей должны им полностью соответствовать.

Канализация и водопровод: как самому спроектировать и смонтировать инженерные сети

Чаще всего используются автономно функционирующие инженерные сети

Водопровод и канализация по СНиПу бывают двух основных видов:

  • централизованные – подача воды и удаление стоков происходит с использованием существующих сетей населенного пункта;
  • автономные – забор воды и утилизация стоков производится с помощью индивидуально установленного оборудования.

Первый вариант предпочтительнее прежде всего тем, что цена проектирования и монтажа всех систем будет намного ниже, чем при строительстве собственных сетей. В этом случае монтаж водопровода-канализации будет состоять лишь в прокладке внутренних трубопроводов и их соединении с городскими коммуникациями.

Все это легко осуществить своими руками. Необходимо лишь получить соответствующее разрешение коммунальных служб.

Но далеко не во всех селах и поселках существует централизованная канализационная и водопроводная сеть. Поэтому приходится проектировать и строить собственные системы, осуществляя забор воды из колодца или скважины и фильтруя стоки с помощью септика или станции биологической очистки.

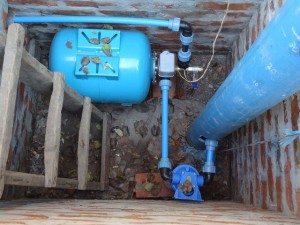

Канализация и водопровод: как самому спроектировать и смонтировать инженерные сети

Фото дополнительного оборудования, необходимого для обустройства водопровода

Правила эксплуатации водопроводных и канализационных сетей предусматривают их разделение на две большие группы.

Критерием классификации служит способ транспортировки жидкости:

  • Безнапорная. В этом случае вода протекает по трубам под действием силы тяжести. Все элементы должны располагаться под определенным углом.
  • Напорная. Применяется в случае отсутствия возможности спроектировать и построить безнапорную систему (например, на участках со сложным рельефом). В этом случае необходимо использовать насосы, перекачивающие воду.
  • Обратите внимание! Напорная система может функционировать только при наличии электричества. Поэтому следует позаботиться о бесперебойной работе и этой сети. Возможно, потребуется покупка и монтаж электрогенератора, обеспечивающего жилище электричеством во время аварий.

    Проектирование системы водопровода и канализации

    Этот этап работы является едва ли не более важным, чем само строительство. Лучше всего обратиться за помощью в специальные организации либо к специалистам, имеющим соответствующие навыки и квалификацию.

    Самому браться за это дело можно лишь в том случае, если вы планируете построить простенькую схему для обслуживания дачного домика. Иначе вы можете столкнуться со множеством проблем, на устранение которых нужно будет затратить большое количество времени и денежных средств. Иногда потребуется начинать весь процесс с чистого листа.

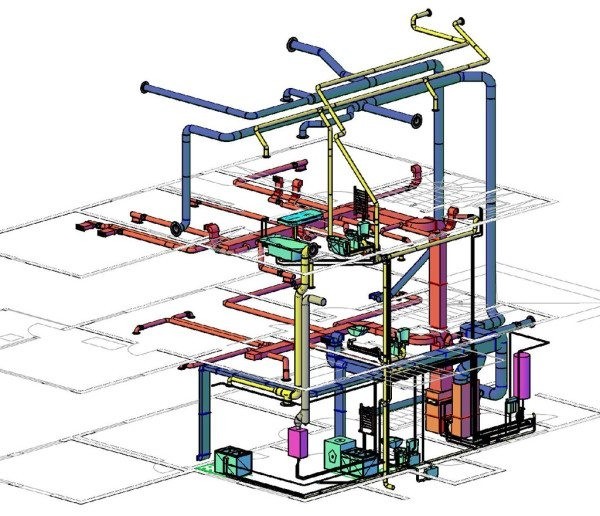

    Канализация и водопровод: как самому спроектировать и смонтировать инженерные сети

    Самостоятельно спроектировать водопроводную и канализационную систему вряд ли возможно

    Для начала следует определиться с количеством и местом расположения точек забора воды из водопровода. Наиболее простой вариант – когда кухня и санузел расположены в смежных комнатах. В этом случае можно использовать один канализационный стояк.

    Более сложный случай – двухэтажный или трехэтажный дом, на каждом из этажей которого также предусмотрен туалет или ванная комната. Здесь будет необходимо использовать несколько стояков, а, возможно, и столько же накопительных колодцев или септиков.

    Кроме того, необходимо провести другие расчеты:

    • выбрать источник водозабора – это может быть колодец, индивидуальная скважина либо просто открытый водоем (озеро, река);
    • установить уровень залегания грунтовых вод – могут понадобиться работы по геологическому исследованию почвы (также поможет имеющийся инженерно-топологический чертеж земельного участка);
    • определить потребность в питьевой воде – рассчитывается на сутки и зависит от количества людей (это потребуется для выбора оборудования нужной мощности);
    • выбрать тип очистного сооружения или накопителя, который будет установлен на участке.

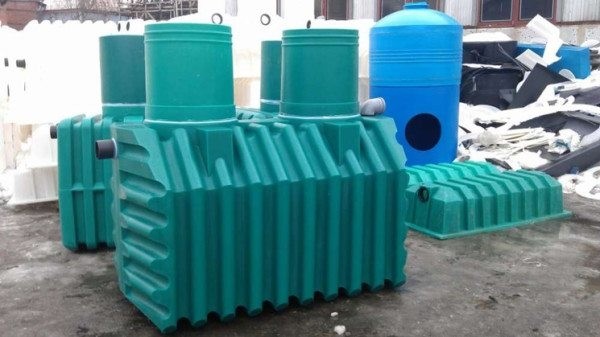

    Канализация и водопровод: как самому спроектировать и смонтировать инженерные сети

    Готовые септики

    Совет! В качестве последнего рекомендуется приобрести уже готовые конструкции, продающиеся в строительных магазинах. На выбор представлены пластиковые накопительные емкости, готовые септики и станции биологической очистки.

    Монтаж инженерных сетей

    Строительство водопровода и канализации на участке можно начинать только после создания проекта.

    На нем должны быть указаны:

    • места установки различных элементов, фасонных деталей и фитингов;
    • размеры тех или иных элементов.

    Чтобы разработанную документацию было легче прочесть, следует использовать общепринятые условные обозначения водопровода и канализации. Тогда для проведения работы дополнительная инструкция не понадобится.

    В противном случае существует опасность использования труб меньшего диаметра, иной запорной арматуры и так далее. А неправильное расстояние между водопроводом и канализацией может и вовсе привести к загрязнению воды в скважине или колодце.

    Изготовление внутренних трубопроводов

    Конструировать водопровод и канализацию внутри дома начинают после возведения каркаса строения, а также обустройства крыши.

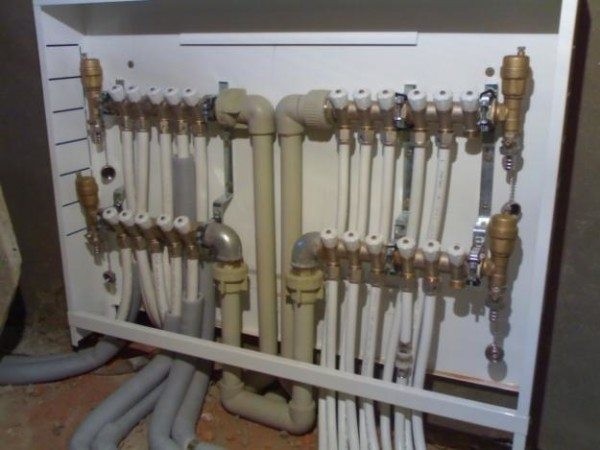

    Канализация и водопровод: как самому спроектировать и смонтировать инженерные сети

    Узел внутренней водопроводной системы частного дома

    Перечислим основные нюансы этого процесса:

    • диаметр используемых водопроводных труб рассчитывается исходя из количества точек водозабора в доме;
    • перед вводом трубопровода в дом целесообразно установить ведомственный запорный кран, затем оборудование по учету, а лишь после него – домовой кран;
    • все основные элементы водопроводной и водоотводящей системы (насосы, фильры, счетчики, запорная арматура и так далее) монтируются в подвальных помещениях;
    • целесообразно предусмотреть установку трех насосов: первые два обеспечивают подачу воды при минимальной и максимальной нагрузке, третий – в аварийных ситуациях;
    • не забывайте соблюдать уклон труб, предусмотренный в проекте;
    • расстояние питьевого водопровода от канализационного выходного патрубка и других трубопроводов (газа, отопления) должно составлять не менее 1,5 метра.

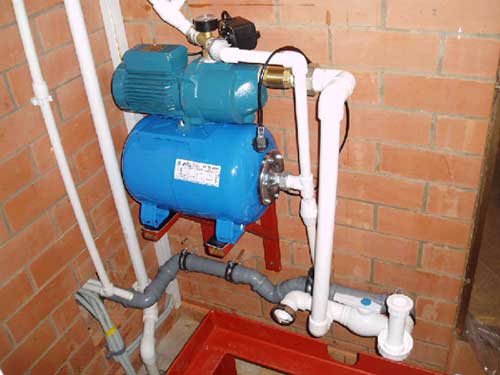

    Канализация и водопровод: как самому спроектировать и смонтировать инженерные сети

    Наличие нескольких насосов позволит более рационально использовать водопроводную систему

    Совет! Даже если вы осуществляете забор воды из скважины или колодца, рекомендуется не пренебрегать установкой водомерного оборудования. Так будет легче учитывать расходы как в натуральном, так и денежном выражении. Кроме того, с его помощью можно, например, высчитать объем воды, необходимой для заполнения бассейна, искусственного пруда и так далее.

    Прокладка внешней системы

    Что касается инженерных сетей, проложенных вне помещений, то здесь нужно обратить внимание на такие моменты:

  • Глубина траншеи для прокладки труб должна превышать расстояние, на которое промерзает почва в зимний период. Это предотвратит замерзание воды и разрыв трубопровода.
  • При пересечении водопровода и канализации расстояние между трубами по высоте должно быть больше 40 см. Кроме того, для этого узла следует оборудовать специальный стальной кожух, защищающий трубы на расстояние от 5 до 10 метров (зависит от характера грунта).
  • Пересечение трубопроводов необходимо выполнять только под прямым углом.
  • Расстояние между параллельно проложенными трубопроводами должно быть не менее 1,5 метра.

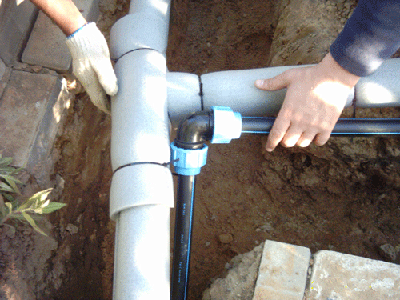

  • Канализация и водопровод: как самому спроектировать и смонтировать инженерные сети

    Монтаж сетей на улице также имеет свои особенности

    Вывод

    Помните, что от правильного соблюдения всех требований при прокладке инженерных сетей в частном доме зависит не только длительность их функционирования и отсутствие аварий, но и ваше здоровье (см.также статью “Автономная канализация в частном доме: выбор оптимального варианта”).

    Более подробно о разработке и конструировании сетей водоснабжения и водоотведения можно узнать из видео в этой статье.
