Функции распределительных щитов

Содержание статьи:

Любая квартира, не говоря об офисе или производственном комплексе, подразумевает наличие множества электроприборов. Обеспечить им энергоснабжение по одной-единственной линии – не самый разумный вариант. Если потребуется ремонт одной из розеток, придется отключать весь дом.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

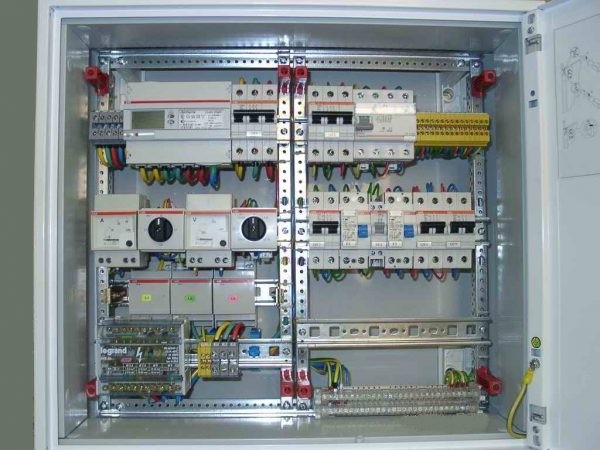

Распределительный щит

Разумнее воспользоваться распределительным электрощитом. Основная его функция – распределение электроэнергии от вводного кабеля по нескольким линиям. При этом конструкция щита позволяет удобно подключать защитные устройства как для общего ввода, так и по линям внутриквартирной разводки.

Еще одна функция распредщитов состоит в учете потребленной электроэнергии. Снимать показания счетчика приходится ежемесячно. Попутно можно ознакомиться с внешним состоянием остальных электроприборов. Это положительно сказывается на уровне электробезопасности.

Разновидности электрощитов

Если не принимать во внимание щиты узкоспециализированного назначения, можно выделить следующие типы:

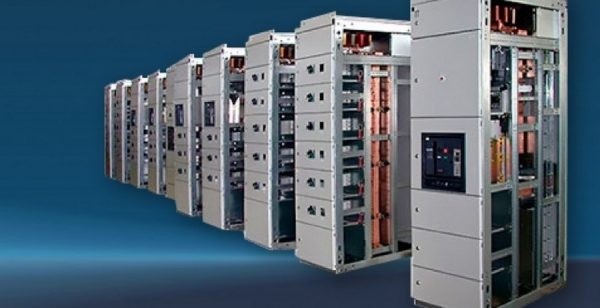

  1. Главный распределительный щит (ГРЩ). Применяются в составе подстанций для распределения мощности между крупными потребителями. Содержат в себе щитовые измерительные приборы, автоматические выключатели. Выполняются в корпусах блочно-модульной конструкции. На вводе и выводе, помимо автоматических выключателей, устанавливаются рубильники, позволяющие визуально убедиться в разрыве цепи. В качестве автоматов используются модели с расцепителями теплового и электромагнитного типа.
  2. Вводное распределительное устройство (ВРУ). Функционально ВРУ похоже на ГРЩ. Однако применяется на более мелких объектах (частный дом, производственный цех, отдельное здание). Конструктивно ВРУ чаще всего выполняются в виде металлических шкафов с двумя-тремя отсеками. Внутри отсеков расположены коммутационные шины, панели и рейки для монтажа электроустановочных изделий.
  3. Этажный электрощит (ЭЩ). Позволяет распределять и учитывать потребление электроэнергии в масштабах одного здания. В жилых домах учет и обеспечение безопасности ведется по квартирам, в коммерческих центрах по офисам и т.п. группам потребителей. В отличие от щитов более высокой иерархии (ГРЩ, ВРУ), этажные электрощиты в обязательном порядке снабжаются автоматическими выключателями и электросчетчиком на каждую из групп. Опционально – УЗО, реле напряжения, стабилизаторами и т.д.
  4. Внутриквартирный распределительный щит. Устанавливается внутри квартиры и предназначен для распределения электропитания по линиям освещения, группам розеток для каждой из комнат или отдельных электроприборов большой мощности. На каждую группу устанавливается отдельный автоматический выключатель. Если этажный щит не содержит в себе электросчетчика и/ли УЗО, данные приборы монтируются на рейки внутриквартирного электрощита.

При некоторой схожести функционала, разные типы электрощитов позволяют решать задачи различного масштаба. Отсюда и разброс в их стоимости, максимальном количестве устанавливаемых приборов, а также в габаритных размерах.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.Инженер.

Задать вопрос эксперту

Рекомендую ознакомиться с нашим популярным среди читателей материалом — как подключить автомат в щитке.

Видео — Какой выбрать электрощит, сравнительный обзор моделей

Материал корпуса электрощитов

Традиционно распределительные щиты изготавливаются из двух видов материалов. Это либо окрашенный металл, либо пластик.

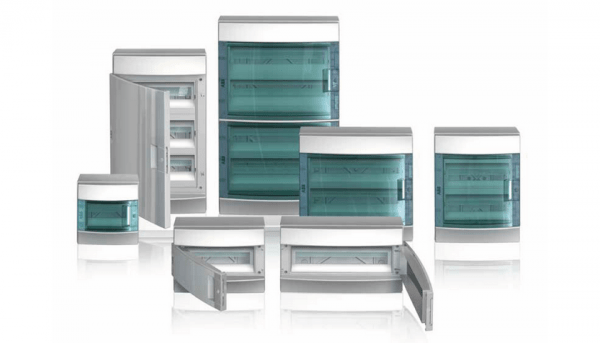

Пластиковые распредщиты находят применение внутри помещений, вне досягаемости прямого солнечного излучения. Конструктивно представляют собой компактный пластиковый бокс с размещенными внутри коммутационными шинами и DIN-рейками.

В зависимости от модели, пластиковые распредщиты могут иметь прозрачную, непрозрачную, или имеющую окно дверку. Простейшие образцы вообще не имеют дверок. Могут иметь как накладное, таки встраиваемое в стену исполнение.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Разновидности электрощитов

Металлические щитки. Отличаются большим разнообразием габаритных размеров. Могут применяться в помещениях, под открытым небом или в специальных отдельно стоящих постройках.

Металлические электрощиты, предназначенные для эксплуатации вне помещений, дополнительно снабжаются резиновыми уплотнителями на дверках и кабельных вводах. Помимо защиты от влаги, эти уплотнители позволяют блокировать проникновение пыли. Большинство моделей оснащаются запирающими устройствами.

ТОП-13 лучших моделей

Фото Название Рейтинг Цена
Внутриквартирные распределительные щиты
#1

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный IEK MKM14-N-72-31-Z ⭐ 100 / 100 Узнать цену
#2

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный ABB 1SPE007717F9994 ⭐ 99 / 100 Узнать цену
#3

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит учетно-распределительный IEK MKM25-N-12-31-ZO ⭐ 98 / 100 Узнать цену
#4

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный ЭРА Simple ЩРВ-П-8 ⭐ 97 / 100 Узнать цену
#5

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный ABB 1SLM004101A2203 ⭐ 96 / 100 Узнать цену
#6

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный Legrand 601974 ⭐ 95 / 100 Узнать цену
#7

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный IEK ЩРН-12з-1 ⭐ 94 / 100 Узнать цену
#8

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный ABB 1SLM006501A1202 ⭐ 93 / 100 Узнать цену
#9

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Tekfor BVK 40-36-1 ⭐ 92 / 100 Узнать цену
Этажные щиты
#1

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит этажный TDM 4 кв. модификация 3 Народный ⭐ 100 / 100 Узнать цену
#2

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит ЩЭ-4-1 36 УХЛ3 1000x960x157 RAL 7035 IEK ⭐ 99 / 100 Узнать цену
Главные распределительные щиты (ГРЩ)
#1

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

«ЕвразАвтоматика» УЗ.1 ⭐ 100 / 100 Узнать цену
#2

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

«Э-Щит» ГРЩ 50 КВт ⭐ 99 / 100 Узнать цену

Какой бы вы выбрали распределительный электрощит или посоветовали?

Принять участие в опросе

Главные распределительные щиты (ГРЩ)

2. «Э-Щит» ГРЩ 50 КВт

Устройства бюджетной серии ГРЩ предоставляют возможность удобно организовать распределение, учет и контроль за нагрузкой на объектах, потребляющих не более 50 КВт. Могут иметь разный класс защиты: от IP 30 до IP 66. Стоимость 8500 рублей.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Э-Щит ГРЩ 50 КВт бюджетной серии

Характеристики:

  • размеры — 800х600х220 мм;
  • номинальный ток — 100 А;
  • напряжение – 380 В;
  • рабочая температура – от 1о °С до 40 °С.

Комплектация:

  • корпус;
  • входной выключатель;
  • предохранители;
  • освещение;
  • панели для монтажа электроустановочных приборов.

В качестве дополнительных опций может комплектоваться трансформаторами тока и помехоподавляющими конденсаторами.

Плюсы

  • низкая цена;
  • возможность формировать комплектацию по желанию заказчика;
  • подробная инструкция.

Минусы

  • отсутствие счетчиков.

1. «ЕвразАвтоматика» УЗ.1.

Данная модель ГРЩ применяется для организации электроснабжения промышленных и непроизводственных объектов. Имеет расширенный функционал, позволяющие не только обеспечивать распределение энергии по группам потребителей, но и осуществлять контроль за параметрами электроснабжения. Щит выполнен в блочно-модульном формате. Стоимость от 500 000 рублей

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

«ЕвразАвтоматика» УЗ.1.

Характеристики:

  • страна-изготовитель – Россия;
  • рабочее напряжение – 220-380 В;
  • ток сборных шин – 4000 А;
  • сквозной ток короткого замыкания – 85 А;
  • срок наработки на отказ – 20000 ч.

Плюсы

  • наличие аварийной сигнализации;
  • надежность;
  • удобство обслуживания и модернизации.

Минусы

  • дороговизна;
  • возможность применения лишь на крупных объектах.

Этажные щиты

2. Щит ЩЭ-4-1 36 УХЛ3 1000x960x157 RAL 7035 IEK

Сфера применения – общественные и жилые здания. Щиток выполнен в корпусе с тремя отсеками: слаботочным, вводно-учетным и распределительным. Вводно-учетный отсек снабжен перфорированными планками для монтажа счетчиков. В распределительном отсеке имеются DIN-рейки под электроустановочные изделия. Стоимость 4700 рублей.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

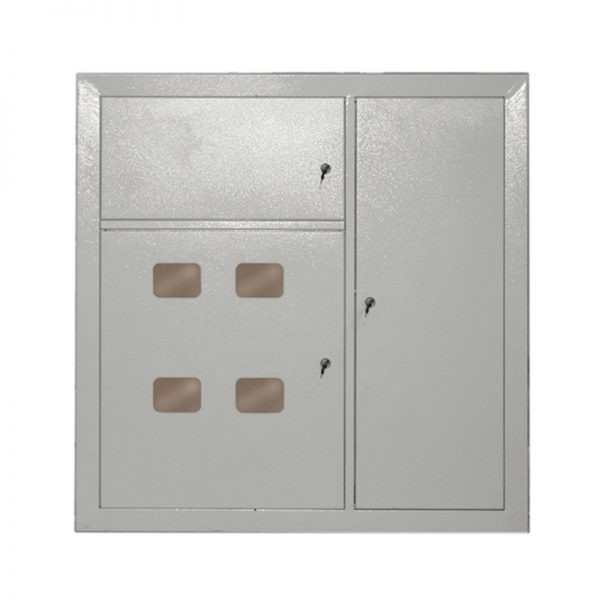

Щит ЩЭ-4-1 36 УХЛ3 1000x960x157 RAL 7035 IEK

Характеристики:

  • угол открытия двери — 105°;
  • габаритные размеры — 1000x960x157 мм;
  • масса — 20.3 кг;
  • толщина металла — 11 мм;
  • номинальный ток на каждую из квартир – 50 А.

Плюсы

  • удобство при сборке и обслуживании;
  • длительный срок эксплуатации (от 25 лет и более);
  • возможность пломбировки отсеков.

Минусы

  • скромная комплектация.

Щит распределительный ЩЭ-4-1 36 УХЛ3 1000x960x157 RAL 7035 IEK

1. Щит этажный TDM 4 кв. модификация 3 Народный

Назначение: учет и распределение электроэнергии на 4 квартиры. Кроме того, выходные линии защищены от коротких замыканий и перегрузок. Средняя цена в рознице – 2029 руб.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит этажный TDM 4 кв. модификация 3 Народный

Характеристики:

  • рабочее напряжение — 220/380В при 50 Гц;
  • количество фаз – 1 или 3;
  • материал корпуса – сталь (ГОСТ);
  • покрытие – порошок из полиэстера текстурированный;
  • габариты — 1010х950х160 мм.

Плюсы

  • изготовленный из высококачественной российской стали корпус;
  • классическая конструкция.

Минусы

  • минимальная комплектация.

Щит распределительный TDM 4 кв. модификация 3 Народный

Внутриквартирные распределительные щиты

9. Tekfor BVK 40-36-1

Встраиваемый распределительный щит из пластика. Имеет прозрачную дверку с возможности установки запорного устройства. Стоимость 1500 рублей.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

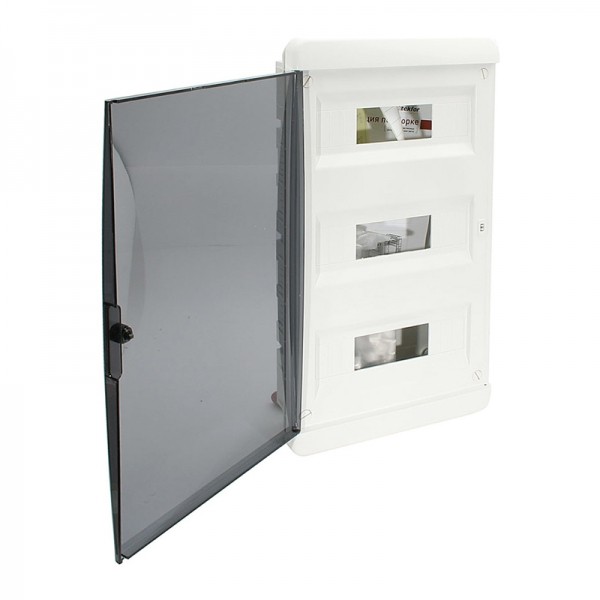

Tekfor BVK 40-36-1

Основные характеристики:

  • габаритные размеры — 535x102x290 мм;
  • количество DIN-реек – 3;
  • количество модулей – 36;
  • класс защиты – IP 41.

Плюсы

  • возможность организовать сложный распределительный щит без ущерба интерьеру помещения;
  • приемлемая цена.

Минусы

  • слабая защита от пыли.

Щит распределительный Tekfor BVK 40-36-1

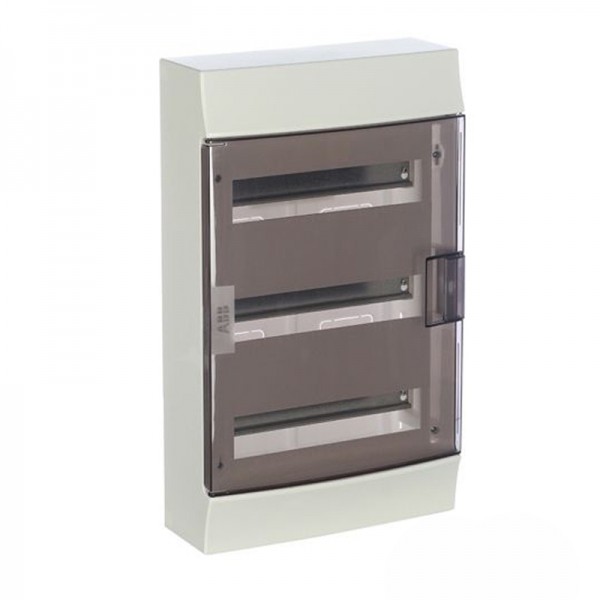

8. Щит распределительный ABB 1SLM006501A1202

Предназначен для организации электроснабжения в квартирах со слаборазветвленной электропроводкой. Стоимость 2000 рублей.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

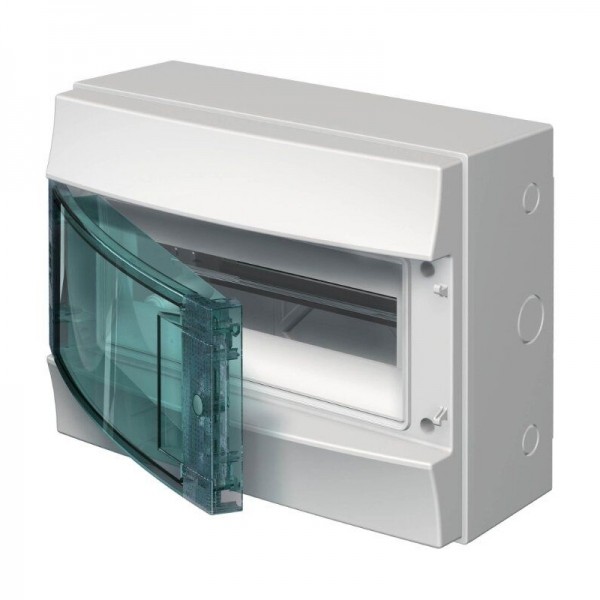

Щит распределительный ABB 1SLM006501A1202

Характеристики:

  • тип — навесной;
  • материал изготовления — пластик;
  • количество модулей — 12 шт.;
  • габаритные размеры — 250x155x320 мм;
  • количество DIN-реек — 1;
  • класс защиты от пыли и влаги – IP 65;
  • номинальный ток – 63 А.

Плюсы

  • отличная влагозащита;
  • прозрачная дверца и приятный внешний вид.

Минусы

  • кроме цены, выше средней, недостатков не обнаружено.

Щит распределительный ABB 1SLM006501A1202

7. Щит распределительный IEK ЩРН-12з-1

Навесной металлический распределительный щит. Удобен для применения в индивидуальном жилищном строительстве. Стоимость 800 рублей.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

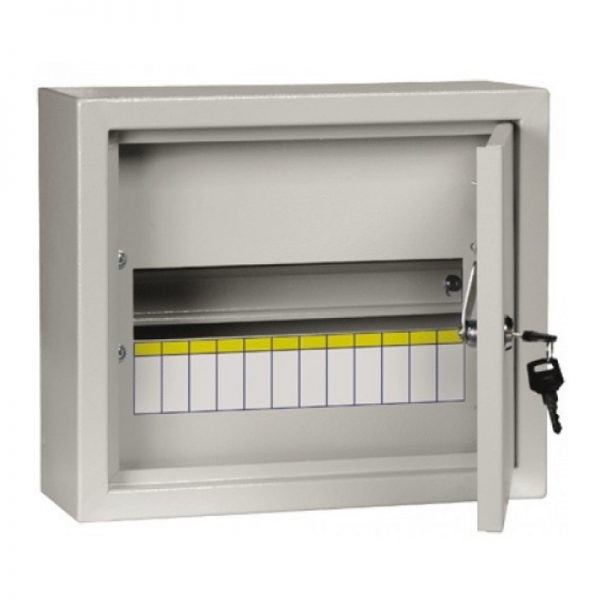

Щит распределительный IEK ЩРН-12з-1

Характеристики:

  • количество DIN-реек – 1;
  • количество модулей – 12;
  • размеры — 280x135x325 мм;
  • номинальный ток — 100 А;
  • степень защиты — IP 31.

Плюсы

  • низкая цена;
  • замок на дверке;
  • механическая прочность.

Минусы

  • для эксплуатации на улице недостаточная степень защиты от воды и пыли (нет защитных резиновых прокладок).

Щит распределительный IEK ЩРН-12з-1

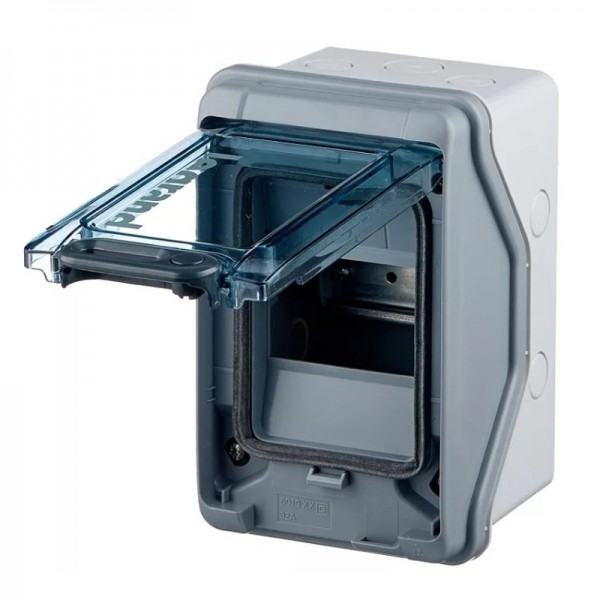

6. Щит распределительный Legrand 601974

Компактный навесной пластиковый распределительный щит, причём в коробке уже по всем бокам подготовлены вырезы для проводов с гофрой. Имеет влагозащитную полупрозрачную дверку, надежно закрывающую от воды электроустановочное оборудование. Стоимость порядка 1000 рублей.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный Legrand 601974

Характеристики:

  • корпус — пластиковый;
  • размеры — 200×115.6×128 мм;
  • защита от пыли и влаги — есть;
  • на одной DIN-рейке доступно 4 свободных модуля.

Плюсы

  • влаго- и пылезащитная дверка;
  • легкий и прочный пластик.

Минусы

  • в качестве недостатков может выступить лишь цена.

Щит распределительный Legrand 601974

5. Щит распределительный ABB 1SLM004101A2203

Встраиваемый внутриквартирный щит на 12 модулей. Ширины DIN-рейки хватает для обеспечения защиты электропроводки средней квартиры. Стоимость 2600 рублей.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный ABB 1SLM004101A2203

Характеристики:

  • материал изготовления – пластик;
  • габариты — 250x105x320 мм;
  • степень защиты — IP 41;
  • номинальный ток — 63 А.

Плюсы

  • элегантный корпус с прозрачной дверкой;
  • качество изготовления;
  • внушающий доверие производитель.

Минусы

  • один недостаток — цена заметно выше средней.

Щит распределительный ABB 1SLM004101A2203

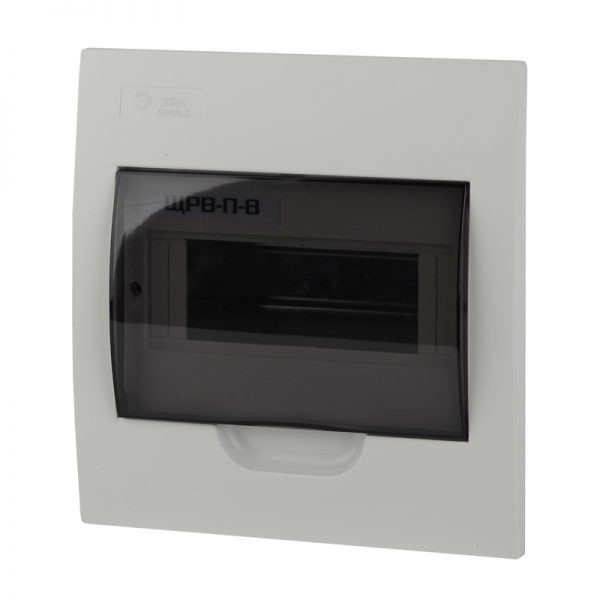

4. Щит распределительный ЭРА Simple ЩРВ-П-8

Бюджетный вариант встраиваемого пластикового распределительного электрощитка. При компактных размерах 213x86x199 мм позволяет разместить приборы общей шириной до 8 модулей. Обеспечивает степень защиты IP 41. При скромной цене порядка 300 руб, в комплект щитка входят маркировочная таблица, монтажный комплект и две шины для заземления и нулевого провода. Стоимость 300 рублей.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный ЭРА Simple ЩРВ-П-8

Характеристики:

  • материал изготовления – пластик;
  • габариты — 213x86x199 мм;
  • степень защиты — IP 41.

Плюсы

  • приятная цена;
  • в комплекте есть монтажные крепления + 2 шины для заземления.

Минусы

  • нет посадочных мест для крепежа;
  • неудобно расположена защитная полупрозрачная крышка.

Щит распределительный ЭРА Simple ЩРВ-П-8

3. Щит учетно-распределительный IEK MKM25-N-12-31-ZO

Навесной металлический щит габаритами 405x175x320 мм разместит не только 12 модулей электроустановочных изделий, но и электросчетчик. Стоимость 1600 рублей.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

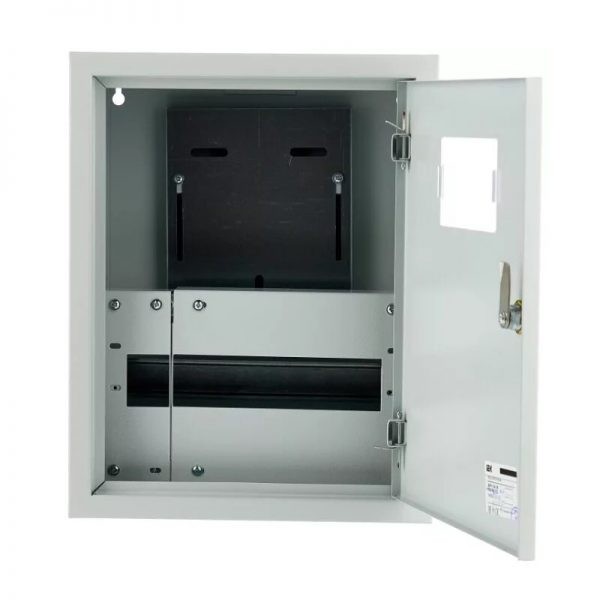

Щит учетно-распределительный IEK MKM25-N-12-31-ZO

Характеристики:

  • материал изготовления – металл;
  • габариты — 405x175x320 мм;
  • кол-во модулей — 12 шт.;
  • степень защиты — IP 31.

Плюсы

  • наличие окошка для снятия показаний;
  • есть место под электросчетчик;
  • защищен от механического воздействия;
  • входящие в комплект замок с ключом.

Минусы

  • нет защиты от влаги и пыли;
  • вес коробки — 4.5 кг;
  • в комплекте нет крепежных деталей.

Щит распределительный IEK MKM25-N-12-31-ZO

2. Щит распределительный ABB 1SPE007717F9994

36-модульный навесной распределительный шкаф из пластика. Позволяет распределять электроэнергию силой тока до 63 А. В корпусе габаритными размерами 512x119x297 мм размещено 3 DIN-рейки. Стоимость 3880 рублей.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный ABB 1SPE007717F9994

Характеристики:

  • материал изготовления – пластик;
  • габариты — 512x119x297 мм;
  • кол-во модулей — 36 шт.;
  • степень защиты — IP 41.

Плюсы

  • качественный пластик;
  • богатая комплектация (клеммы, рейка, дверца).

Минусы

  • громоздкий корпус;
  • есть только 2 планки сверху под шинки.

Щит распределительный ABB 1SPE007717F9994

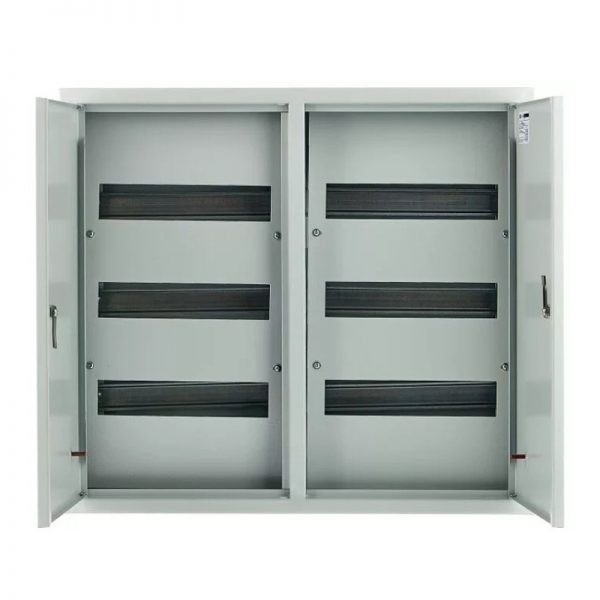

1. Щит распределительный IEK MKM14-N-72-31-Z

Металлический распределительный щит рассчитан на 72 модуля и подходит для энергоснабжения нескольких офисных помещений или коттеджа. Стоимость 4400 рублей.

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Щит распределительный IEK MKM14-N-72-31-Z

Характеристики:

  • тип – навесной;
  • габаритные размеры — 540x120x600 мм;
  • количество DIN-реек – 3;
  • класс защиты – IP 31;
  • номинальный ток -125 А.

Плюсы

  • наличие замка с ключом в комплекте;
  • прочный корпус защищен от механических повреждений;
  • срок службы 15 лет;
  • кол-во модулей 72 шт.

Минусы

  • нет места для установки счетчика электроэнергии;
  • при установке на улице необходимо обеспечить защиту от дождя.

Щит распределительный IEK MKM14-N-72-31-Z

Советы и рекомендации при выборе распределительного электрощита

Чтобы не ошибиться с выбором электрощитка, перед покупкой необходимо определиться со следующими параметрами:

  • материал изготовления. Пластиковые образцы наиболее удобны в квартире или офисе, где важное значение имеет эстетика. Для стен из гипсокартона будут оптимальны встраиваемые модели. Если обустройство ниши вызывает затруднения, то лучшим решением станет накладной щиток. Металлические щитки более уместны, когда их необходимо разместить на улице. Кроме того, они применятся для коммутации большого количества групп потребителей;
  • количество модулей. Этот параметр полностью зависит от состава электроустановочных изделий в самом щитке, а также от количества обслуживаемых групп потребителей. Количество посадочных мест (модулей) указывается в наименовании щитка, ширину устанавливаемых модульных устройств – из паспорта. Ориентировочно, однополюсный автомат займет 1 модуль, двухполюсный – 2, УЗО на одну фазу – 3 модуля, на три фазы – 5. Наибольшей шириной обладает электросчетчик, занимающий от 6 до 8 модулей.

Примечание! Важное значение имеет производитель. Как правило, зарубежные образцы отличаются чуть большим качеством пластика и боле богатой комплектацией щитка. Отечественный производитель подобным может похвастаться не всегда, однако способен предложить более бюджетный вариант.

Видео — Необходимый минимум для сборки щита

При всем разнообразии электрических распределительных щитов необходимо помнить, что их сборку разумнее всего доверить специалисту. Кроме того, при вводе в эксплуатацию желательно проконсультироваться с представителем энергосбытовой компании. Это не только избавит от возможного штрафа, ни спасет жизнь.

Голосование за лучший распределительный электрощит

Какой бы вы выбрали распределительный электрощит или посоветовали?

Щит распределительный IEK MKM14-N-72-31-Z

0% ( 0 )

Щит распределительный ABB 1SPE007717F9994

0% ( 0 )

Щит учетно-распределительный IEK MKM25-N-12-31-ZO

0% ( 0 )

Щит распределительный ЭРА Simple ЩРВ-П-8

0% ( 0 )

Щит распределительный ABB 1SLM004101A2203

0% ( 0 )

Щит распределительный Legrand 601974

0% ( 0 )

Щит распределительный IEK ЩРН-12з-1

0% ( 0 )

Щит распределительный ABB 1SLM006501A1202

0% ( 0 )

Tekfor BVK 40-36-1

0% ( 0 )

Щит этажный TDM 4 кв. модификация 3 Народный

0% ( 0 )

Щит ЩЭ-4-1 36 УХЛ3 1000x960x157 RAL 7035 IEK

0% ( 0 )

«ЕвразАвтоматика» УЗ.1

0% ( 0 )

«Э-Щит» ГРЩ 50 КВт

0% ( 0 )

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Оставьте ответ

Ваш электронный адрес не будет опубликован.

Adblock
detector
