Каким бывает оборудование для канализации

0 817

В оборудование для канализации включаются все специализированные конструкционные материалы, благодаря которым осуществляется сток грязной воды из дома, как то из туалета, ванны, мойки, раковины и прочих санузлов и её очистка. На сегодняшний день большинство элементов оборудования делаются из пластика, так как он не разрушается под воздействием влаги и воздуха, но, тем не менее, без металла не обходится.

Каким бывает оборудование для канализации

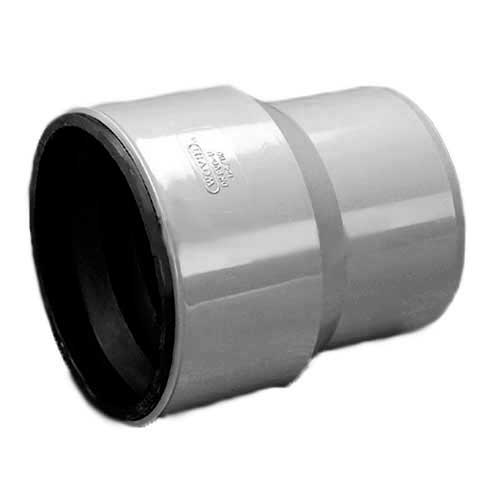

Пластиковый канализационный тапер (переходник с чугуна на пластик)

Мы попробуем объяснить предназначение различных фитингов и устройств, а также продемонстрируем вам видео в этой статье.

Канализация

Комплектующие магистрали

Примечание. Само слово “канализация” у рядового обывателя вызывает ассоциацию с трубой, через которую нечистоты стекают в выгребную яму. Но на самом деле всё гораздо сложнее, даже если не брать в расчёт очистные сооружения.

Для того чтобы трубопровод довести до места стока, понадобится множество различных фитингов, редукций и уплотнителей.

Каким бывает оборудование для канализации

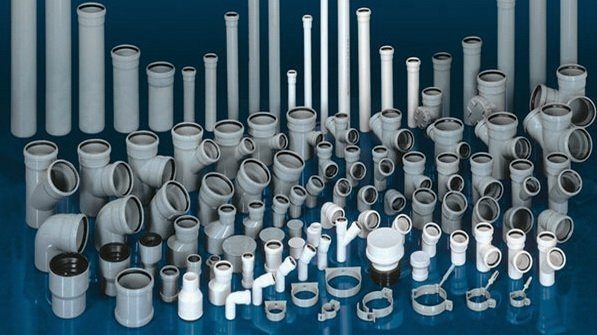

Фитинги бывают разной конфигурации

  • Для того чтобы сделать в трубопроводе любое соединение – врезку, поворот, развязку, переход на другой диаметр, переход в другую плоскость или на другой уровень, вам понадобятся различные переходники, именуемые фитингами. Но здесь речь идёт только о переходных фитингах, которые не имеют другого функционала, зато превосходно справляются со всеми вышеперечисленными функциями. Угловые отводы для поворотов и развязок могут иметь угол 32⁰, 45⁰ и 90⁰.

Каким бывает оборудование для канализации

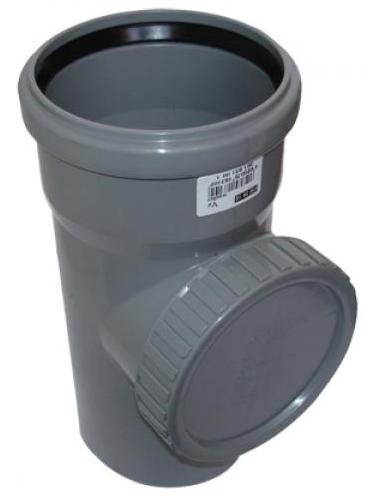

Пластиковая ревизия

  • На поворотах, а также на участках, где длина трубопровода превышает 4-5 метров, врезают специализированные тройники для профилактического обслуживания магистрали, которые называются канализационной ревизией. Этот элемент выглядит, как обычный тройник, только его боковой отвод имеет крышку, которая закрывает его во время эксплуатации, а в случае возникновения засора крышку откручивают и через этот канал сантехническим тросом ликвидируют засор. В тех местах, где врезается ревизия, оборудуют ниши (в помещении) или смотровые колодцы (на улице).

Каким бывает оборудование для канализации

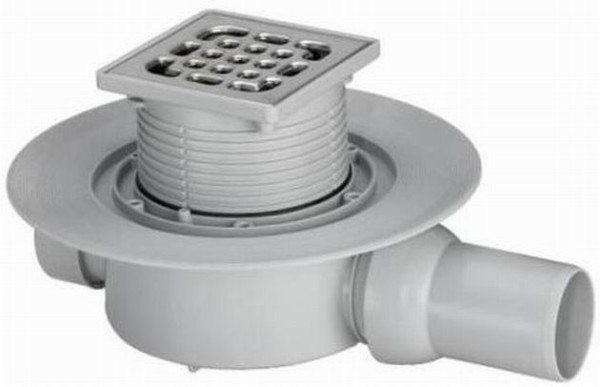

Трап с горизонтальным подключением

  • Для сливной канализации в помещении, например, в ванной комнате, для стока воды с пола в систему врезают трап, который может иметь либо вертикальное, либо горизонтальное подключение, как на фото вверху – всё зависит от глубины прокладки. А вот на улице для этих целей используется канализационная решетка, только там чаще всего для стока применяется не труба, а жёлоб.

Каким бывает оборудование для канализации

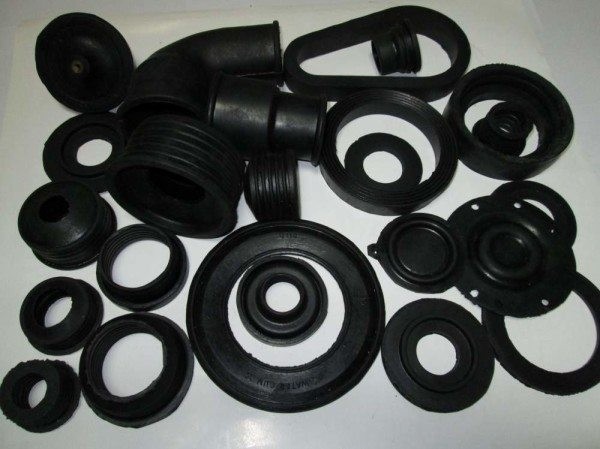

Резиновые редукции и уплотнители

  • Для перехода на другой диаметр может использоваться не только жёсткий фитинг, но и канализационная манжета, также именуемая редукцией. Такое приспособление в основном применяется для патрубков от сифонов, когда те нужно подключить к магистрали, например, 40-миллиметровый конец патрубка стыковать с 50-миллиметровым отводом фитинга. Кроме того, фитинги с отводом на 32 мм, это большая редкость, поэтому, для стиральных и посудомоечных машин тоже используют резиновые манжеты для перехода с 32 мм на 50 мм.
  • Также все стыки на пластиковых трубах не заделываются никакими силиконами, герметиками и не обматываются лентой – для этой цели применяются резиновые уплотнительные кольца, цена которых не рассматривается при составлении сметы, так как это комплектующие для труб. Такие уплотнители превосходно выдерживают низкое давление сточной жидкости и если после сборки конструкции вы заметили течь, то не спешите заделывать её герметиком – это означает, что кольцо перекосилось и его нужно поправить.

Рекомендация. При сборке магистрали иногда могут возникать трудности из-за того, что резиновые уплотнители слишком жёсткие и по этому поводу не предусмотрена никакая инструкция от завода-изготовителя. Для того чтобы облегчить сборку, нужно конец трубы, который надо протолкнуть сквозь уплотнитель, намазывать любым жидким моющим средством, без которого не обходится ни одна современная домохозяйка.

Каким бывает оборудование для канализации

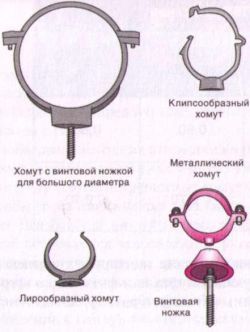

Разный крепеж для канализационных труб

  • Для ж1сткой фиксации применяются пластиковые и металлические хомуты для канализационных труб, которые монтируются, как кронштейны, то есть, хомут прикрепляются к несущей плоскости (стенке, полу, потолку) т жёстко обжимает трубу. До 32 мм такие консоли могут быть пластиковыми, но, уже начиная с 50 мм, их делают из металла.

Каким бывает оборудование для канализации

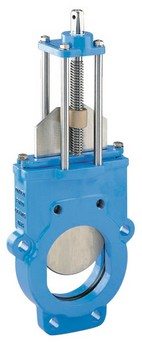

Задвижка на канализационную трубу (шибер)

  • Такая шиберная задвижка для канализации имеет промышленное назначение и её используют в горнодобывающих или целлюлозно-бумажных отраслях для сыпучих материалов и вязких жидкостей. Кроме того, в гражданском строительстве иногда устанавливают кран на канализационную трубу стояка или лежака, что даёт возможность временно перекрыть определённый участок, чтобы сток жидкости не мешал проведению профилактических работ.

Каким бывает оборудование для канализации

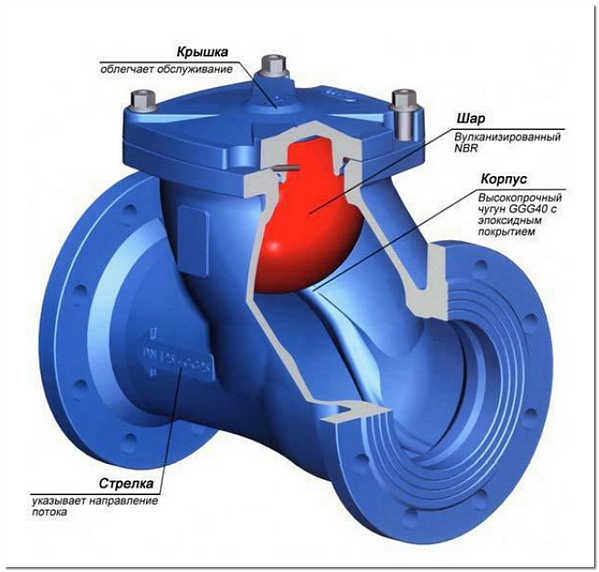

Фланцевый запорный клапан из чугуна

  • Для страховки от переливов используются обратные запорные клапаны, которые могут иметь шаровый тип запора и фланцевое соединение, как на верней фотографии. Монтируются такие устройства на крупных трубопроводах.

Каким бывает оборудование для канализации

Обратный запорный клапан из пластика

  • Для пластиковых канализационных труб, как в помещении, так и снаружи, используют мембранные горизонтальные и вертикальные обратные клапаны из пластика. Запорным элементом здесь является мембрана с резиновым уплотнителем (1), которая держится и перемещается на рычаге (2), а доступ для профилактики обеспечивается через смотровой люк (3).

Каким бывает оборудование для канализации

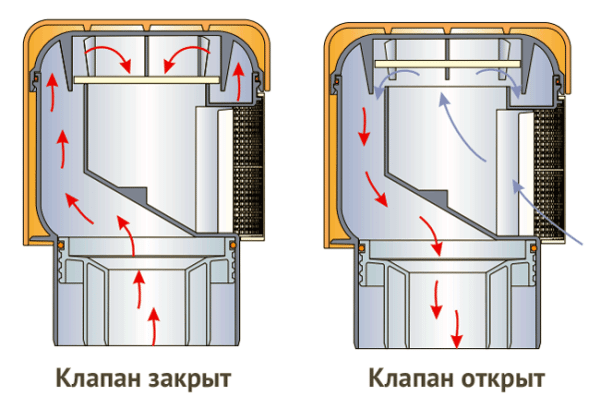

Вытяжной клапан

  • При сливе воды в системе образуется разрежение воздуха, что влечёт за собой различные посторонние шумы. Для восстановления давления в трубопроводе монтируют вытяжной клапан – при разнице давления внутри и снаружи клапан приоткрывается, позволяя воздуху с комнаты пополнить его дефицит в системе.

Примечание. В качестве декоративной меры, как в жилых, так и в производственных зданиях зачастую монтируют короб для канализационной трубы. Но в тех местах, где трубопровод имеет ревизии или краны, короб должен быть оборудован дверками или съёмными стенками для обеспечения свободного доступа к системе.

Септик

Каким бывает оборудование для канализации

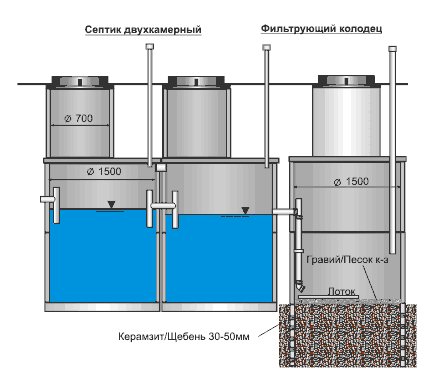

Схематическое устройство септика

Одним из важных составляющих оборудования системы канализации являются очистные сооружения, которые в домашнем варианте выглядят, как септик для очистки сточных вод. Такое устройство можно купить в магазине – там вся конструкция сделана из пластика и может иметь глубокую биофильтрацию – по сути, после такой очистки вода пригодна для пищевого употребления.

Но также такие устройства на загородных участках сооружают своими руками, используя для этого металлические бочки или бетонные кольца, но в этом случае обычно имеет место почвенная доочистка стоков.

Устанавливают канализационные круги для септика, как правило, на определённом расстоянии от источников воды (колодцев, водоёмов), архитектурных сооружений, деревьев и кустарников. Жидкость здесь проходит три этапа очистки – в первом колодце оседают наиболее тяжёлые элементы, во втором – осаживаются те, которые проскочили через первый и в третьем уже происходит почвенная доочистка.

В третий резервуар на дно в качестве фильтрационной подушки насыпают песок и щебень.

Заключение

При монтаже системы вам не придётся использовать всё оборудование для канализации, о котором вы прочли в этой статье – здесь используется принцип quantum satis (столько, сколько потребуется). Кроме того, многое зависит от расстояния и мощности всей системы.
