Самодельный станок фрезер по дереву сделанный своими руками из двигателя от стиральной машины и станины от швейной машины.

Фрезер, пригодится для различных работ по дереву, изготовить такой станок можно своими руками из обычных материалов которые найдутся в гараже.

Итак, смотрим подробную фото инструкцию как сделать фрезер по дереву.

Фрезер своими руками по дереву

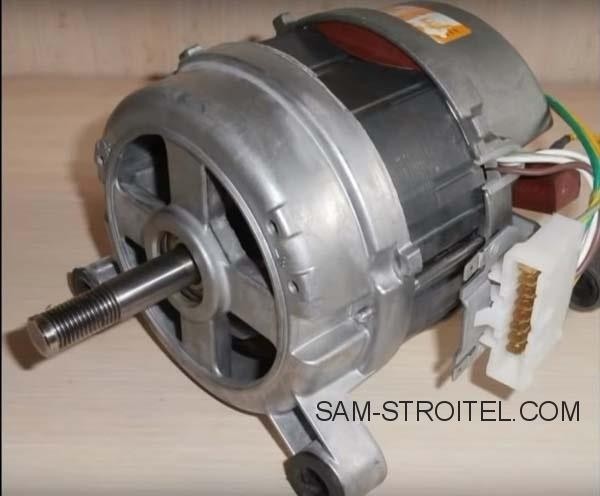

В этой самоделке использован двигатель от стиральной машинки, он довольно высокооборотистый (14000 об/мин) и вполне подходит для этой задумки.

Фрезер своими руками по дереву

Чтобы подключить электродвигатель к сети 220в, нам понадобится четыре провода выходящих из двигателя: коричневый, жёлтый и два зелёных.

Фрезер своими руками по дереву

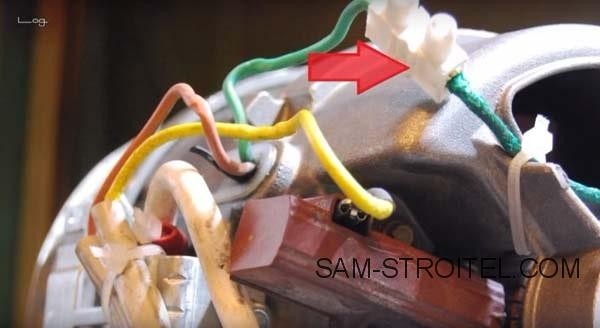

Два зелёных провода соединяем между собой клемником.

Фрезер своими руками по дереву

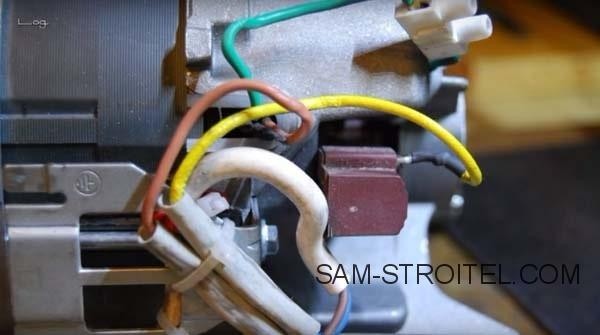

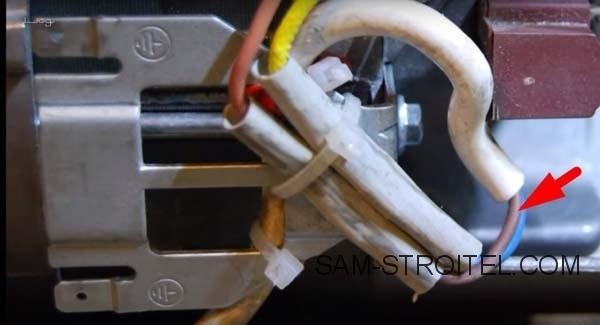

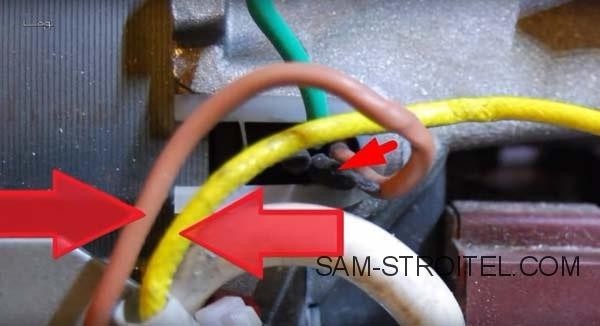

Жёлтый и коричневый — это питание сети 220 вольт. Остальные провода обрезал и заглушил термоусадочной трубкой.

Фрезер своими руками по дереву

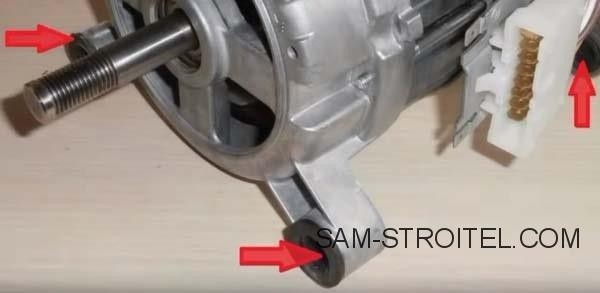

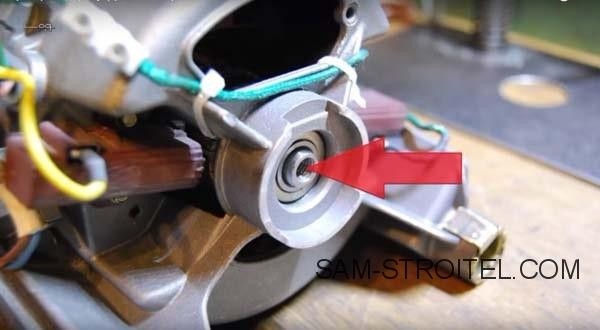

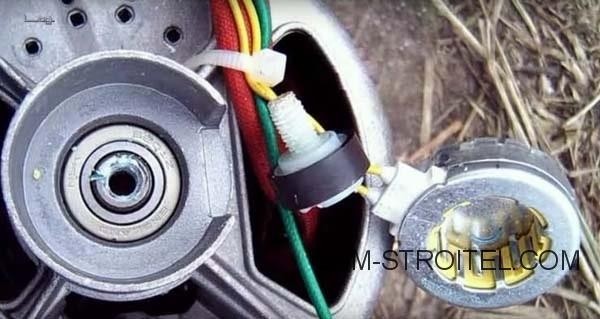

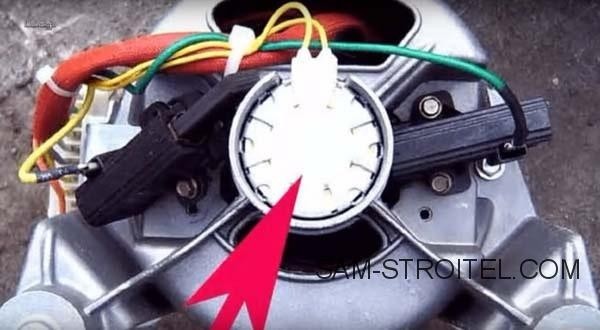

На фото показан датчик числа оборотов, он же тахогенератор — находится за задним подшипником двигателя, для нашей самоделки он не понадобится, снимаем его.



Фрезер своими руками по дереву

Фрезер своими руками по дереву

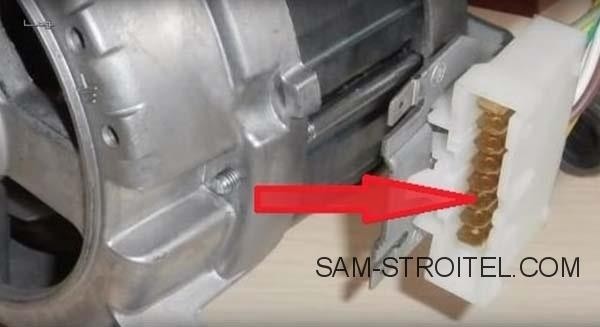

Клеммная сборка тоже не нужна, поэтому поставил обычную скрутку под кембрик сетевой кабель от сгоревшего электрочайника.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

Фрезер своими руками по дереву

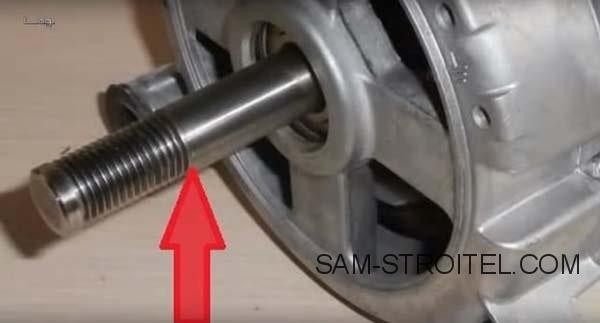

Часть вала нужно укоротить, срезаем болгаркой.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

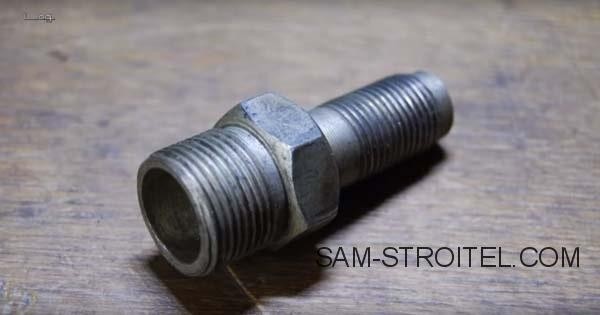

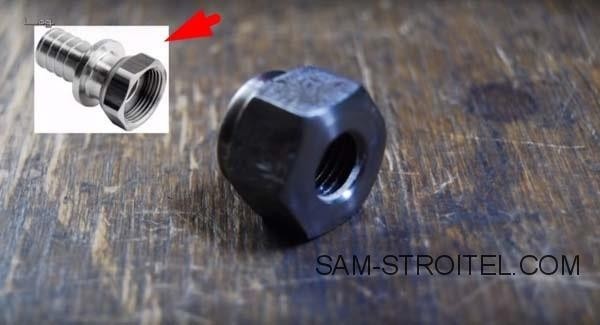

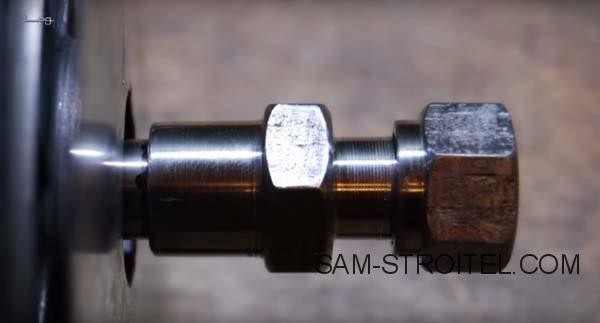

Насадку на вал, решил изготовить вот из такого штуцера.

Фрезер своими руками по дереву

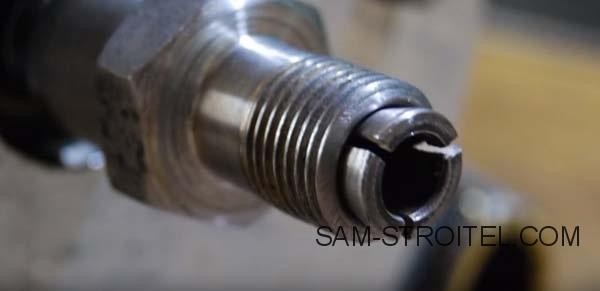

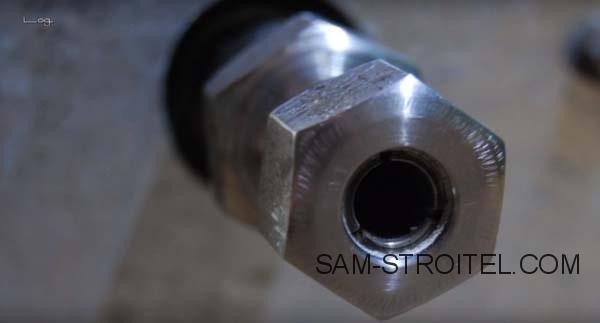

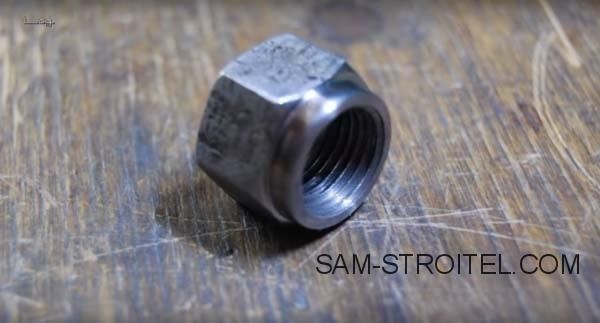

И расточил его с обеих сторон. 14,5 мм под диаметр вала, с небольшим минусом. И 10 мм с другого края, под внешний диаметр цанги.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

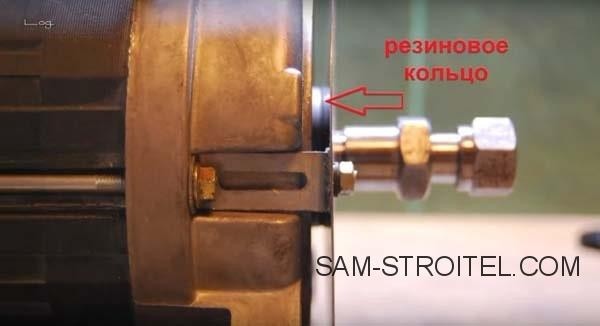

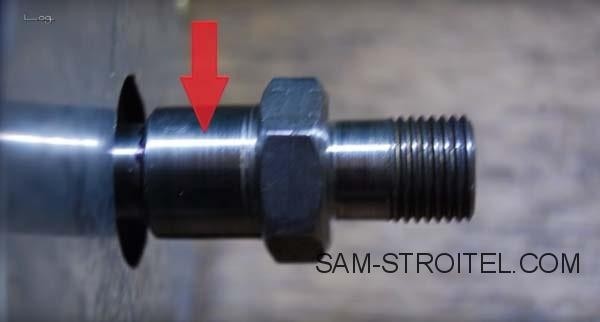

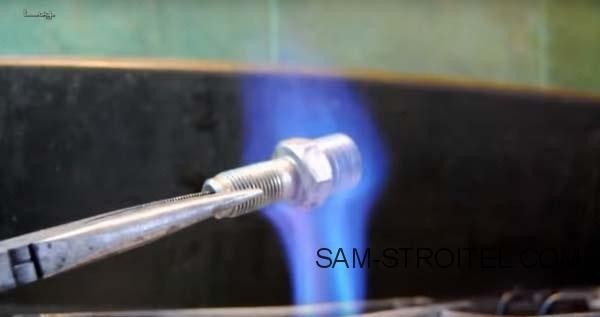

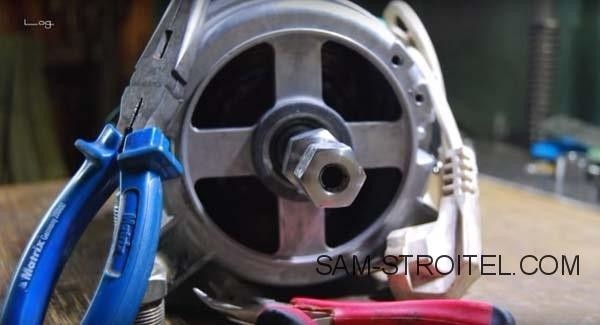

Разогретая на газу насадка. Была установлена на вал до упора.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

Фрезер своими руками по дереву

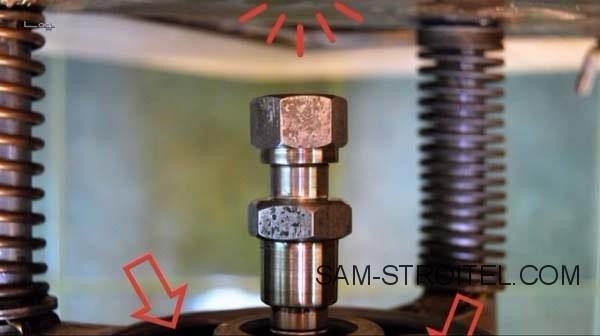

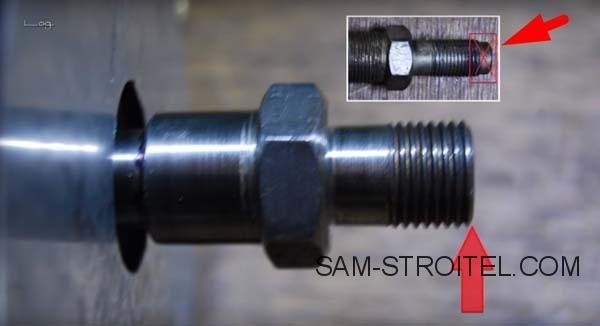

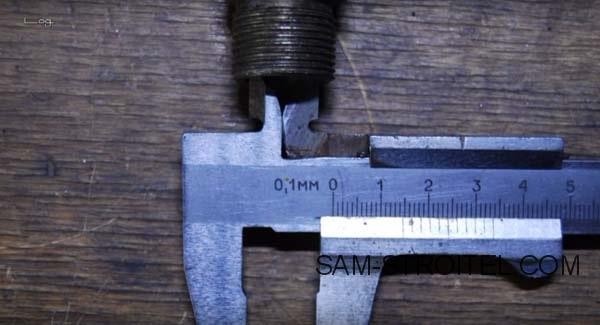

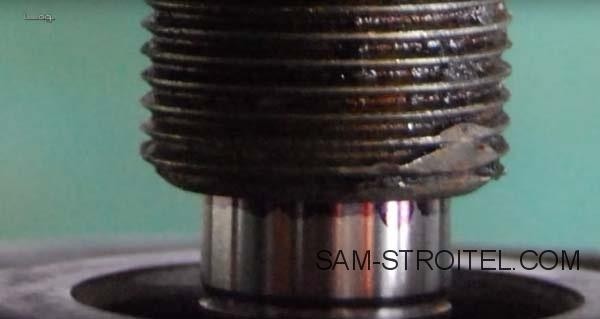

Часть резьбы срезал.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

Фрезер своими руками по дереву

Фрезер своими руками по дереву

Фрезер своими руками по дереву

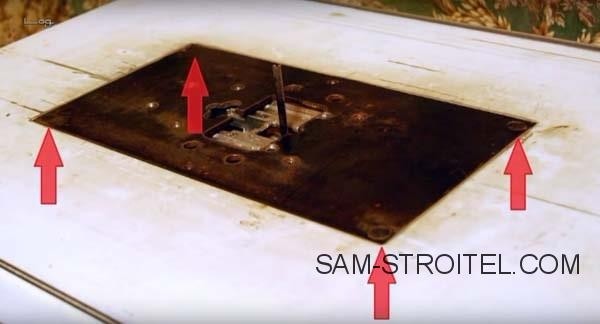

По скольку, фрезер будет стационарным, сделал под него основание, из стальной пластины толщиной 3 мм.

Фрезер своими руками по дереву

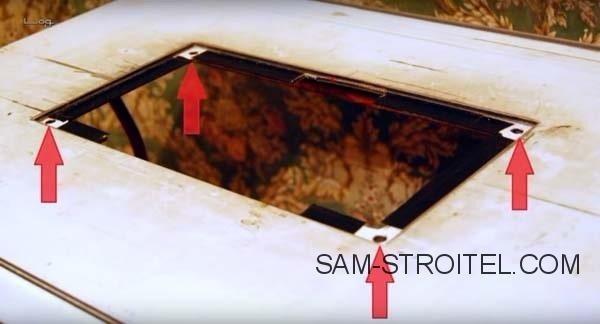

По углам пластины сделал отверстия под мебельные болты М6.

Фрезер своими руками по дереву

Эти отверстия сделаны под посадочное место в станине.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

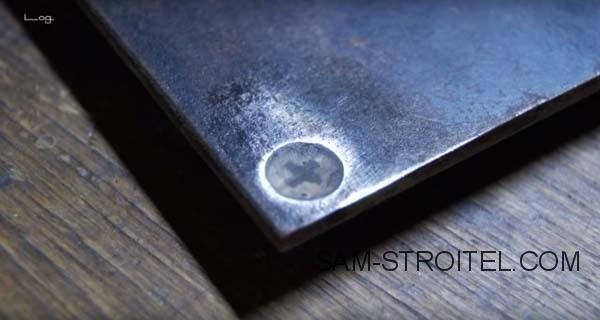

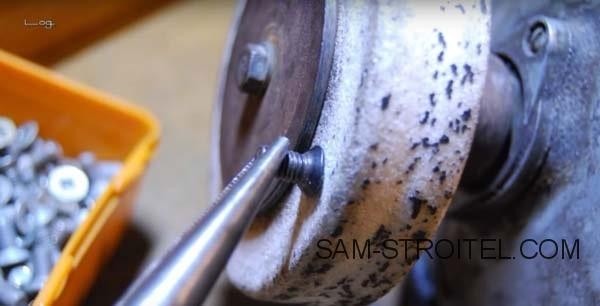

Головки болтов пришлось немного обточить, чтобы они немного утопали в пластине.

Фрезер своими руками по дереву

А теперь про лифт и главное отверстие в пластине.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

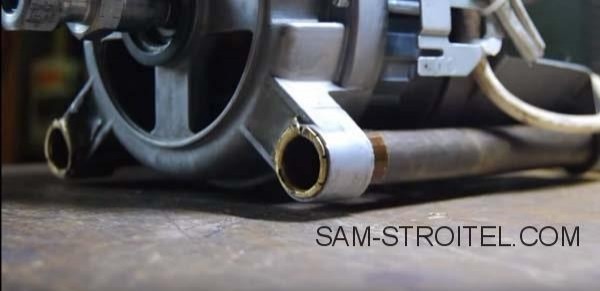

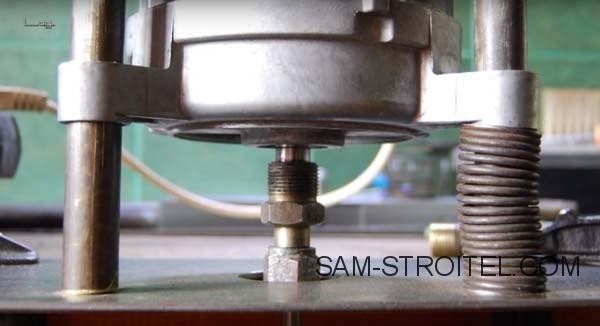

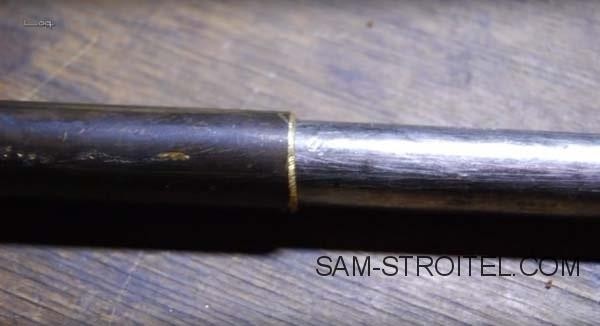

Направляющие втулки лифта сделаны из латунной трубки. Диаметр отверстия в опорах двигателя 20 мм, а внешний диаметр трубок 19.5 мм.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

Фрезер своими руками по дереву

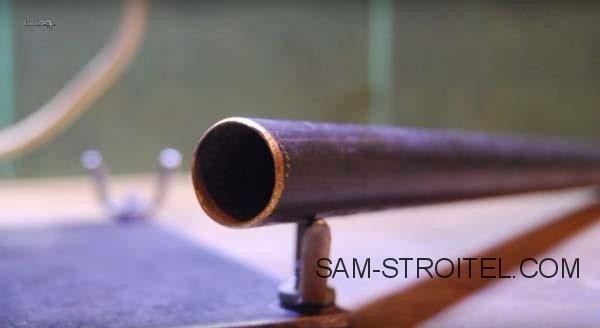

Опоры лифта подобраны под внутренний диаметр втулок, это стальные трубки диаметром 16 мм.

Фрезер своими руками по дереву

Высота опор подбиралась позже, опытным путём.

Фрезер своими руками по дереву

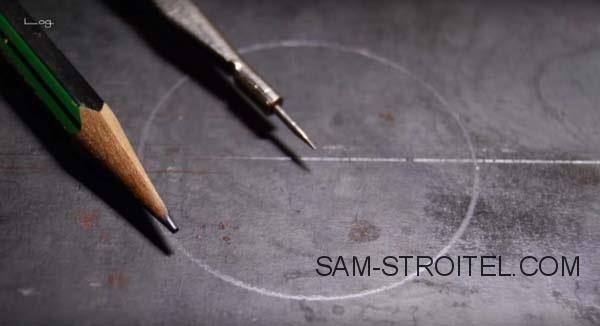

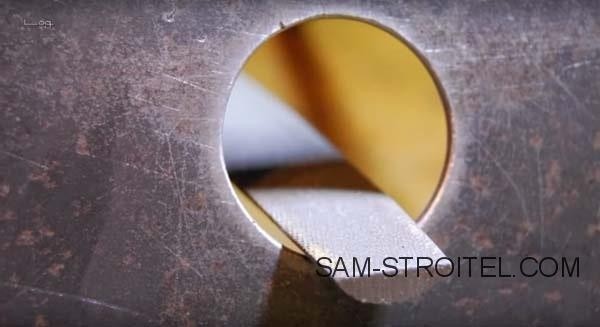

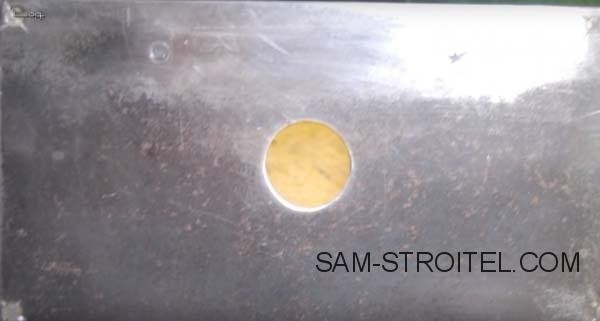

Самый большой диаметр фрезы в арсенале — 35 мм. Чтобы сделать отверстие — сделал следующее. Обычным циркулем очертил круг на пластине чуть большего размера.

Фрезер своими руками по дереву

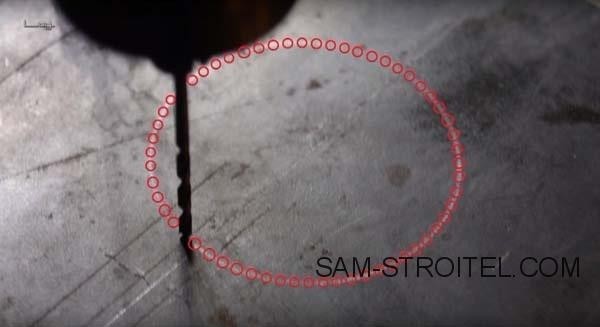

После высверлил периметр круга сверлом 2.5 мм.

Фрезер своими руками по дереву

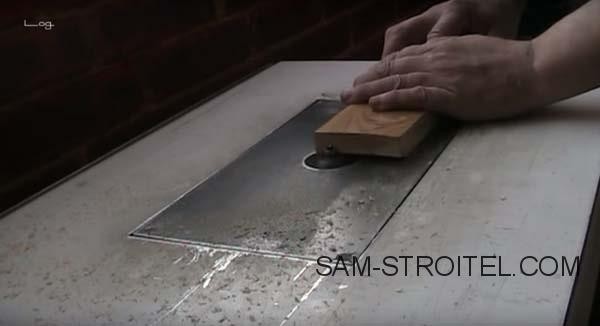

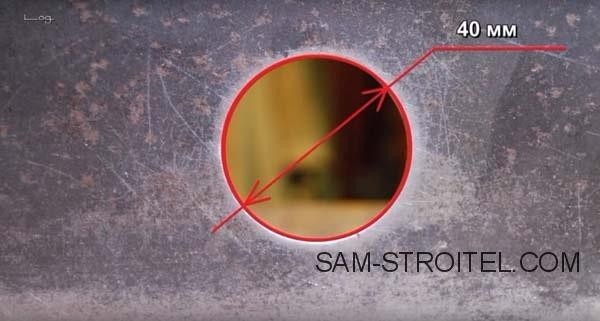

Оставшиеся неровности удалил полукруглым напильником.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

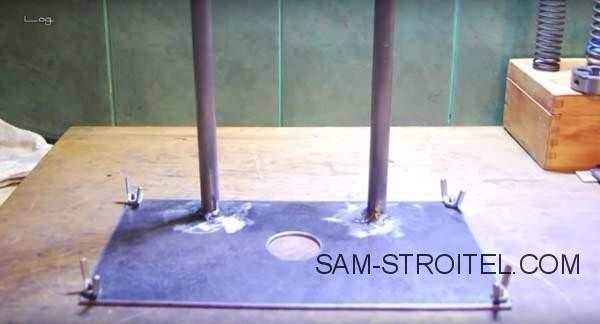

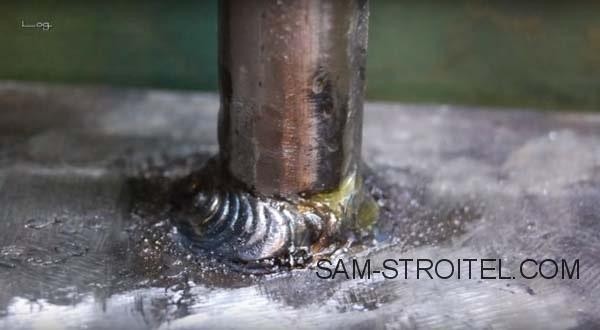

Приварил опоры к пластине.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

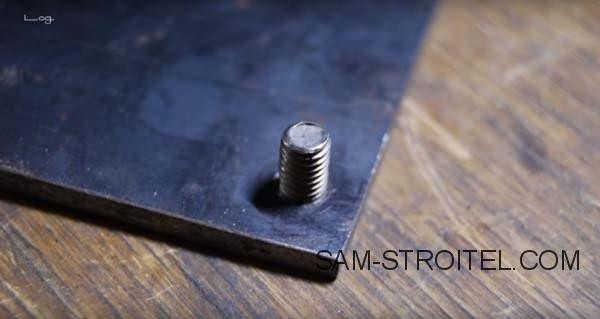

После, на одной из опор нарезал резьбу М16 для регулировки глубины фрезерования.

Фрезер своими руками по дереву

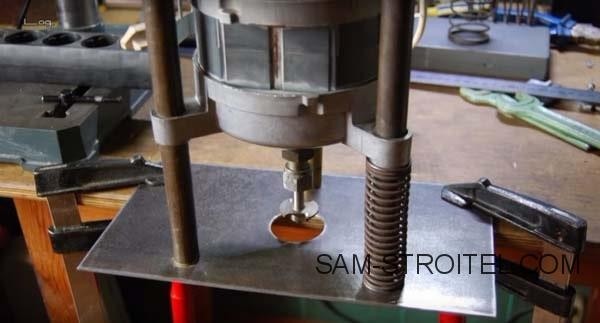

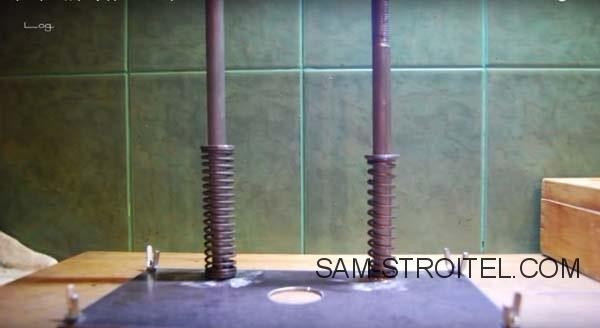

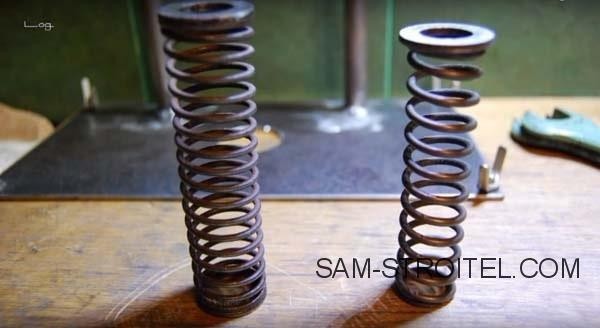

Пружины не одинаковые, но использовал какие были.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

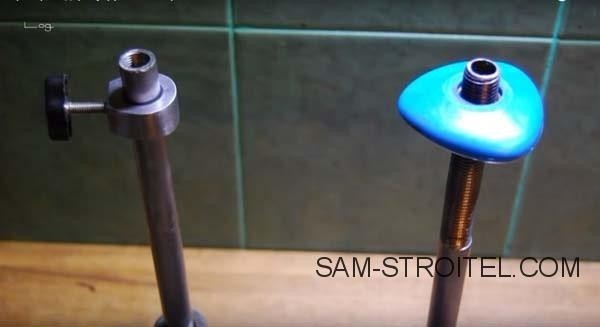

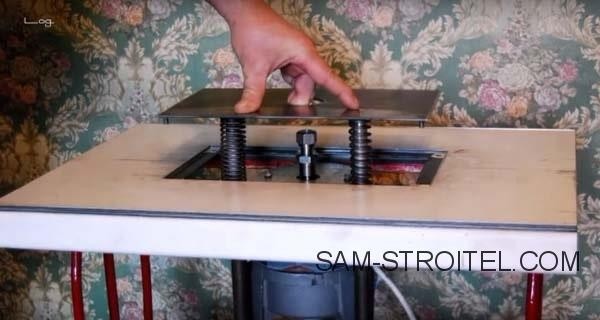

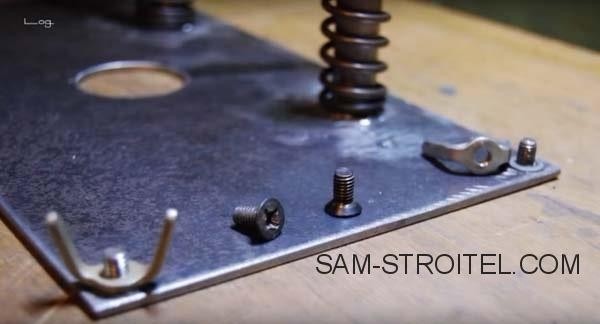

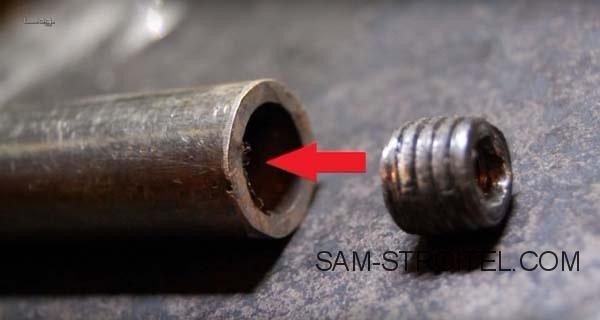

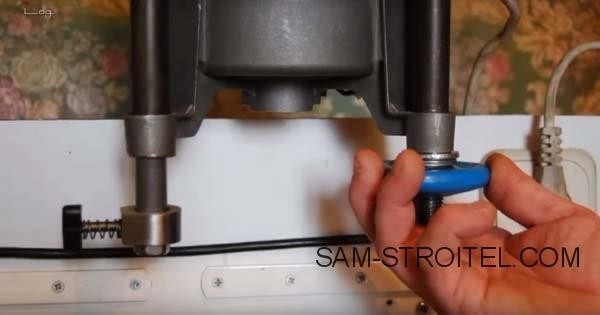

Придумал вот такие фиксаторы.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

Фрезер своими руками по дереву

Фрезер своими руками по дереву

Фрезер своими руками по дереву

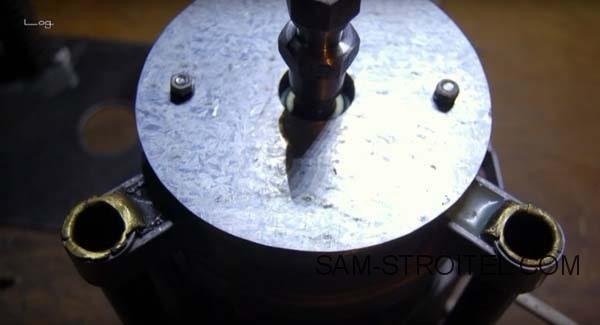

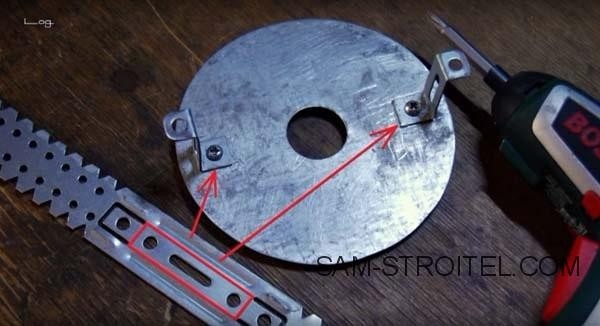

Изготовил защиту для двигателя от пыли.

Фрезер своими руками по дереву

Зазор оказался достаточным, что бы поток воздуха при работе фрезера не перекрывался целиком.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

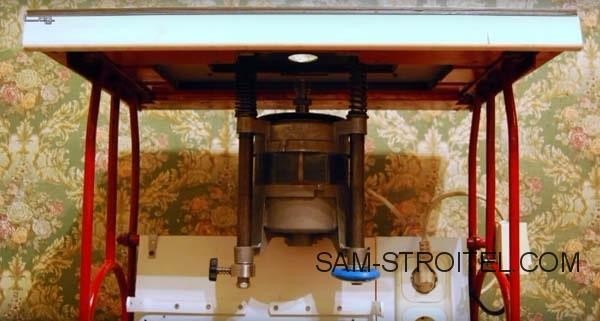

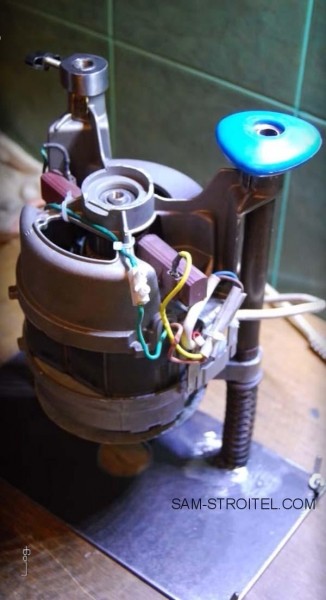

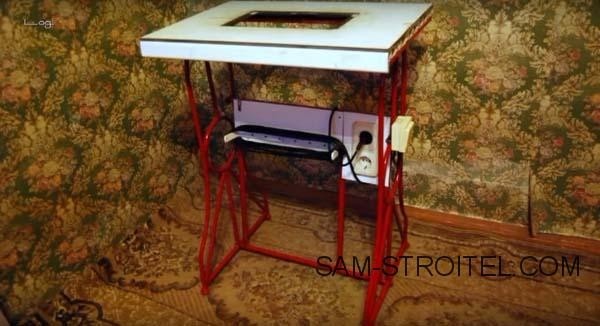

Станина станка — это основание от старой ножной швейной машины.

Фрезер своими руками по дереву

Фрезер своими руками по дереву

Фрезер своими руками по дереву

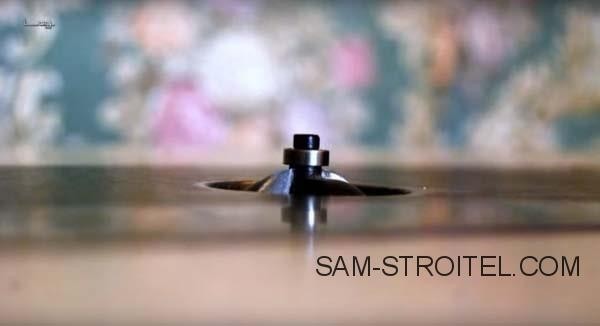

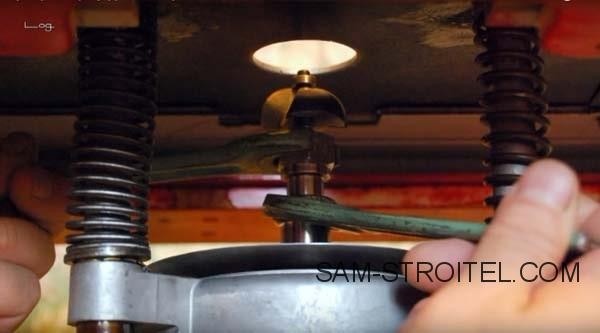

Устанавливаем фрезу.

Фрезер своими руками по дереву

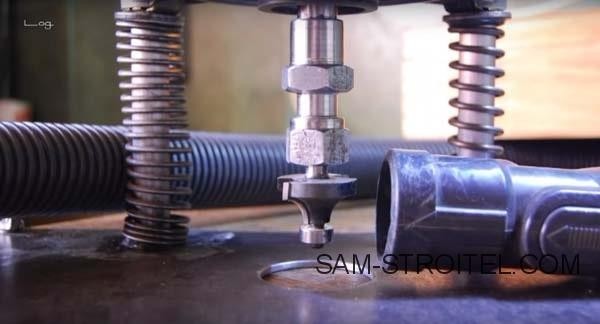

Глубина среза зафиксирована.

Фрезер своими руками по дереву

Приступаем к работе.

Фрезер своими руками по дереву

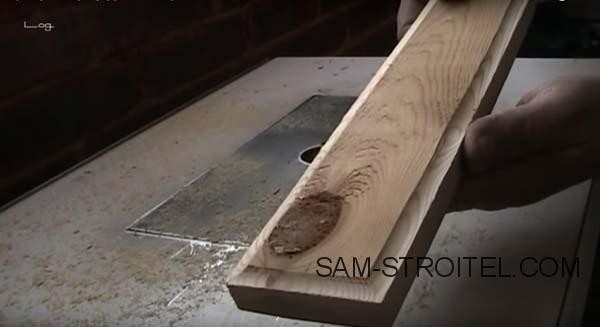

И вот, результат работы на самодельном фрезере.

Фрезер своими руками по дереву

Как видите, самодельный станок фрезер по дереву, можно изготовить из подручных материалов.
