Дисковая пилорама своими руками

Самодельная дисковая пилорама с бензиновым двигателем 6,5 л/с: фото, описание, а также видео обзор пилорамы.

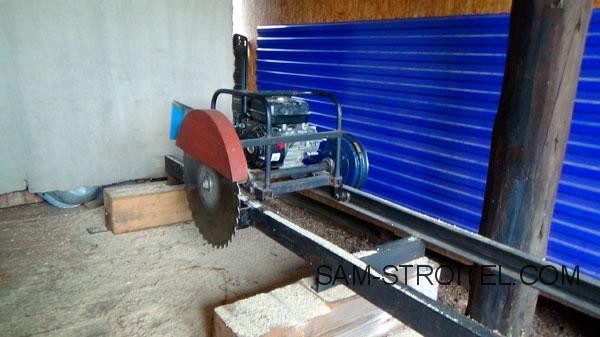

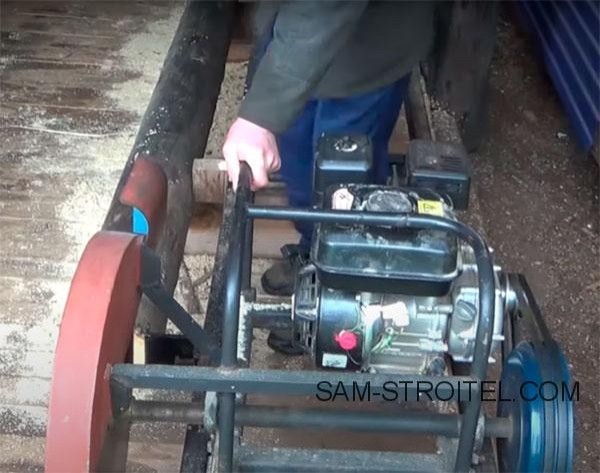

Приветствую! Самодельная пилорама, служит верой и правдой уже более десятка лет. На данный момент на ней стоит бензиновый двигатель фирмы Лидер 6,5 л/с. До него стоял более мощный Лифан, но он теперь стоит на погрузчике.

Пилорама делалась полностью своими руками и из имеющихся материалов. Себестоимость вышла около 10 000 рублей вместе с двигателем.

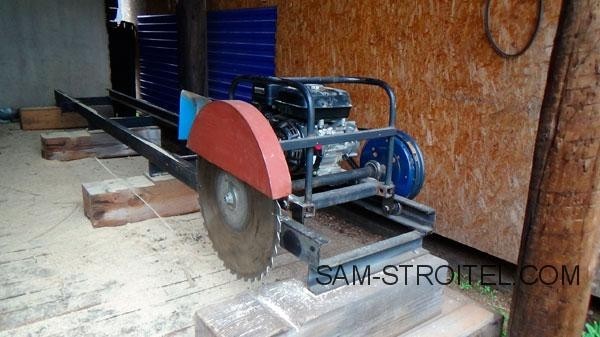

Дисковая пилорама своими руками

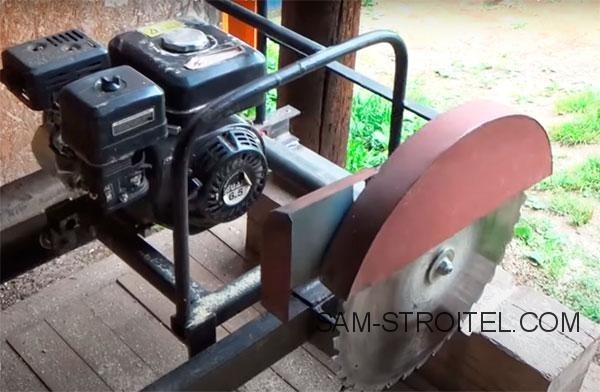

Диаметр пильного диска 500 мм, диск с победитовыми напайками. Как утверждает хозяин этой самодельной пилорамы, которую он сделал для своего хозяйства, диск лучше брать без напаек, т.к. такой диск намного проще самому точить. Длина рамы 4 метра, что позволяет пилить бревна и доски до 3 метром длиной.

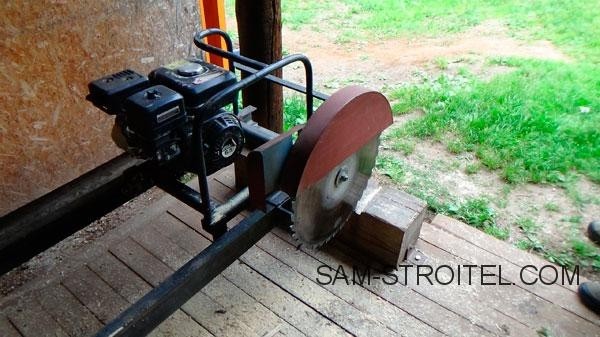

Дисковая пилорама своими руками

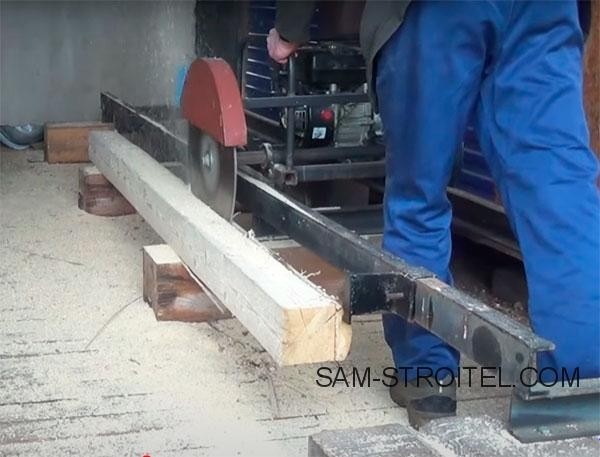

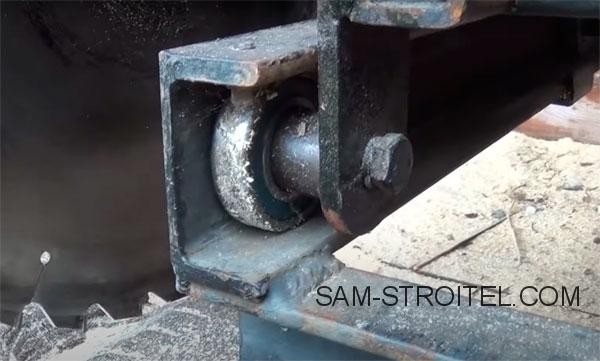

Габариты тележки 500 на 500 мм. По этому, длина рамы должна быть на 1 метр длиннее бревна. Тележка катается на опорных подшипниках, которые установлены в нутрии швеллера номер 8. Обязательно нужно устанавливать ограничители для предотвращения выкатывания тележки за пределы рамы. Фиксация бревна делается с наружи рамы посредством двух самодельных упоров с шипами.

Дисковая пилорама своими руками

Дисковая пилорама своими руками

Дисковая пилорама своими руками

Дисковая пилорама своими руками

Дисковая пилорама своими руками

Дисковая пилорама своими руками

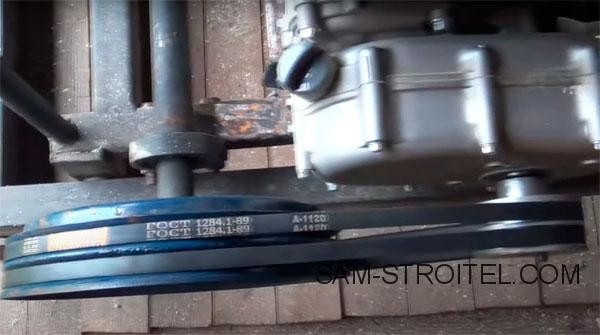

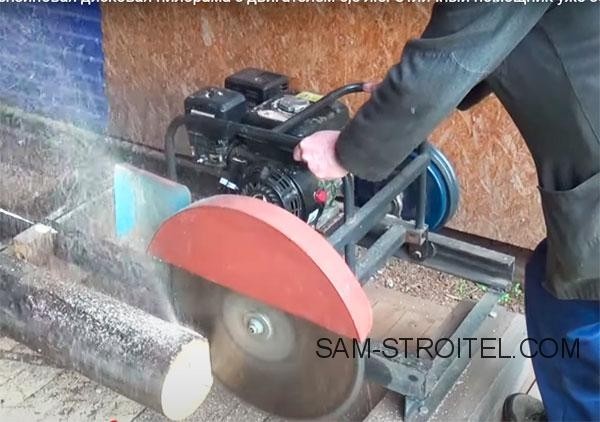

Пропил диска должен делаться снизу вверх, в противном случае диск цепляется за древесину и забегает на бревно. Диск закрывается защитным кожухом, на кожухе установлен отбойник для стружки и опила. В данный момент на двигателе стоит понижающий редуктор, с которого через ременную передачу крутящий момент идет на самодельный шкив.

Дисковая пилорама своими руками

Конструкция делалась максимально простая и получилась очень надежная. Предлагаю посмотреть более детальный видео обзор этой пилорамы:
