Баня на винтовых сваях - Строим баню или сауну

Как сделать пол в бане на винтовых сваях – последовательность на примерах

Планируя строительство бани, каждый стремится, чтобы она прослужила как можно дольше, а добиться этого можно только, соорудив надежный фундамент. Одним из наиболее востребованных и доступных типов фундамента является винтовой – о нем мы и расскажем далее в статье. К данному материалу также приложены фото и видео, иллюстрирующие основные этапы организации свайно-винтового фундамента.

Баня на винтовых сваях - Строим баню или сауну

Изобретение свайного фундамента принадлежит конструктору Александру Митчеллу, который впервые опробовал эту технологию при строительстве маяка в заливе Делавэр еще в 1850 году. Суть метода заключалась в том, что сваи не вбивались в толщу грунта, а завинчивались благодаря приданию одному из концов столба заостренной формы. Данный метод оказался не только действенным, но и прошел проверку временем, он применяется до сих пор.

Особенно активно свайными фундаментами стали пользоваться военные, чтобы размещать подвижной состав. Крайне актуальна такая технология и в труднодоступных областях. В частности в северных регионах почти отказались от столбчатых фундаментов и метода вбивания опор, заменив их винтовыми сваями.

Если говорить о РФ, то в некоторых областях, где климат особенно жесткий, винтовыми сваями пользуются, как наиболее приемлемым типом фундамента для жилого и промышленного строительства.

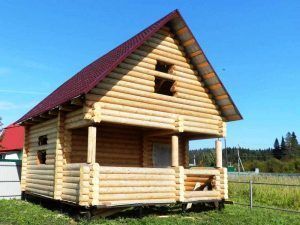

Если вы хотите построить на своем участке баню из клееного бруса или бревенчатого сруба, то свайный винтовой фундамент подойдет как нельзя лучше.

Тонкости строительства

Содержание статьи:

В тех областях, где грунты нечерноземные, традиционные столбчатые и ленточные фундаменты отошли на второй план (прочитайте также: “Как сделать фундамент для бани столбчатый – разновидности вариантов строительства”). Вместо них активно используются винтовые сваи, поскольку они не только более надежны, но и намного более доступны в финансовом плане для широкого круга покупателей.

Баня на винтовых сваях - Строим баню или сауну

Одной из особенностей винтовых свай является отсутствие необходимости дополнительной состыковки брусом или швеллерами. В качестве ростверка служит нижний обвязочный венец сруба.

Многие предпочитают возвести баню на сваях своими руками, выбирая при этом местности возле водоемов или на склонах холмов. Поскольку в таких местах грунты, как правило, намывные или осадочные, а иногда и торфяные, то использование свай в таких случаях более чем оправдано.

Технология сооружения свайно-винтового фундамента

Установленный на винтовые сваи фундамент в первую очередь влияет на тип полов в будущей бане. Чтобы правильно рассчитать количество строительных материалов, которые потребуются для возведения качественного и долговечного фундамента, желательно довериться специалистам.

Проводя расчеты необходимо учитывать следующие факторы:

  • состав грунта и его качества;
  • средний уровень снежного покрова в зимнее время;
  • глубина промерзания грунта;
  • уровень затопления талыми водами;
  • роза ветров;
  • масса готового сооружения с полной отделкой.
  • Начало строительства каркасной бани на винтовых сваях происходит только после проведения предварительной разметки размещения опор на площадке. В нужных точках вбивают небольшие колышки и натягивают бечевку, с помощью которой производятся все остальные замеры. Вкручивать сваю можно либо с помощью спецтехники, либо совместными усилиями нескольких человек. Стоит помнить, что положение сваи должно быть строго перпендикулярно линии горизонта.

    Баня на винтовых сваях - Строим баню или сауну

    Производя вкручивание, положение сваи сверяют с магнитным уровнем через каждые 4 полные витка. Аналогичным образом производят монтаж всех опор, контролируя, чтобы их положение соответствовало одинаковым показателям на магнитном уровне.

    Если в процессе закручивания сваи образовался уклон, их выравнивают с помощью ротационного нивелира, не вытаскивая. Нельзя выкручивать уже загнанный в землю шпунт, иначе, со временем баня начнет давать усадку из-за рыхлости почвы. Завинченный опорный столб должен иметь запас высоты не менее 20 см. Впоследствии этот кусок можно будет отрезать болгаркой.

    Баня на винтовых сваях - Строим баню или сауну

    По мере монтажа опорных свай между ними и почвой образуются зазоры, которые заливают раствором бетона и заполнить кусками арматуры. Такой подход сделает фундамент для каркасной бани на винтовых сваях своими руками более прочным и долговечным, защитит металлические элементы от ржавления.

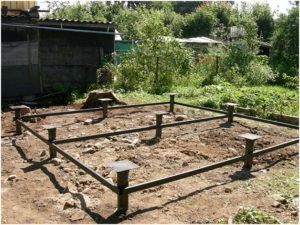

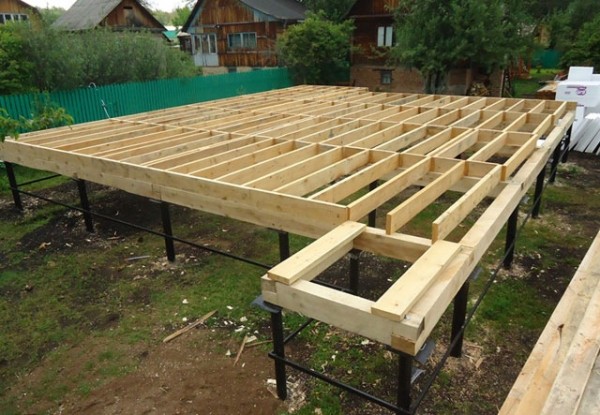

    После установки опор выполняют замеры их расположения и приступают к привариванию оголовков. На швы наносят антикоррозийный состав.

    Если вы не хотите использовать металл, перемычками может служить и брус, который прикрепляют болтами. Правда, древесину нужно обработать специальными антисептическими средствами.

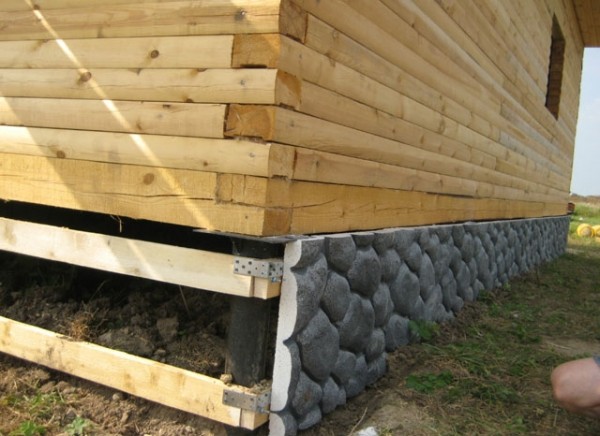

    Облицовка фундамента

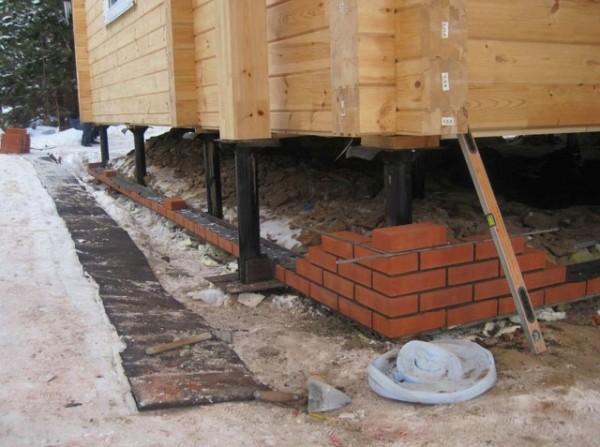

    Чтобы опорные столбы имели более презентабельный вид, а также с целью защиты их от грязи и сырости, вызванных таянием снега или затоплением водой из водоема, следует произвести дополнительную их отделку. Различные облицовочные материалы помогут защитить пол в бане на винтовых сваях, а также сделать акцент на внешнем виде самого здания.

    Баня на винтовых сваях - Строим баню или сауну

    Поскольку основной ущерб может быть нанесен снегом и потоками грязной воды в межсезонье, особое внимание следует обратить на гидроизоляционные качества материалов для облицовки.

    Отметим, что весьма прочным и абсолютно водонепроницаемым является натуральный и искусственный камень.

    Конструкция пола в банях

    Подробно разбирать каждый из видов полов есть смысл, когда речь идет о жилых или общественных зданиях. Однако устройство пола в бане на винтовых сваях возможно даже при наличии минимальных знаний и навыков.

    Если предусмотрен достаточно высокий ростверк, то висячий не протекающий дощатый пол в каркасной бане на сваях будет оптимальным выходом. Дополнительный слой утеплителя позволит пользоваться баней в любое время года, иначе, зимой такой пол будет очень холодным.

    Баня на винтовых сваях - Строим баню или сауну

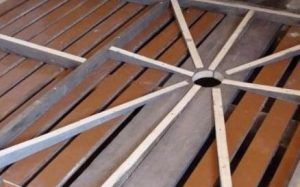

    Свайный фундамент позволяет уберечь нижнюю часть настила от любых внешних воздействий, в частности, осадков, затопления или просто влажности. А вот изнутри такой пол постоянно подвержен перепадам температур и влажности, ведь образуется конденсат в парной, а также подается вода в помывочную.

    Поэтому один из очень важных вопросов при постройке бани на винтовых сваях – как сделать слив. Он выглядит как небольшой трапик, по которому вода поступает непосредственно в септик или центральную канализацию.

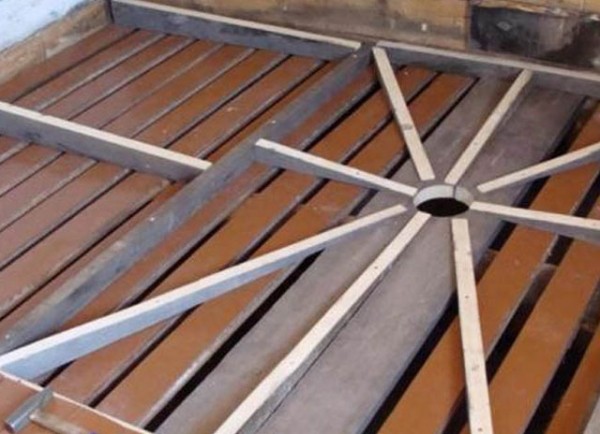

    Отметим, что слив в бане на винтовых сваях следует оборудовать не только в душе, но и в парилке, где вода появляется после мытья полок и полов.

    Протекающие полы

    Проливной пол в бане на сваях является наиболее простым и не затратным в исполнении. Для его организации потребуется наличие цоколя высотой не менее 50 см.

    Методика монтажа такого пола предполагает укладку лаг на ростверк без уклона. На лаги набивают настил из обрезной доски с отступами в 7 мм, чтобы по мере пользования баней вода могла спокойно проходить сквозь щели, даже если дерево набухнет.

    Баня на винтовых сваях - Строим баню или сауну

    Перед тем, как сделать пол в бане на сваях, необходимо позаботиться о подполье. В этой части конструкции заливают бетонную стяжку с уклоном в сторону дренажной системы, чтобы протекающая сверху вода не застаивалась, и не разрасталась плесень, а также, чтобы избежать затхлого запаха. С целью очистки и обеззараживания, пол необходимо периодически проливать напором проточной воды и обрабатывать антисептическими средствами.

    Заливка бетонной стяжки

    Полы в бане на свайном фундаменте могут иметь и бетонное основание.

    Предварительный этап перед заливкой бетона включает следующие работы:

    1. Монтаж коммуникаций – водопровода и канализации.
    2. Укладка трапика для стока воды так, чтобы после чистовой отделки решетка располагалась в наиболее низком отрезке пола.
    3. Насыпка песчано-гравийной подушки, толщина которой будет варьироваться в зависимости от типа утепляющего материала. Как правило, при утеплении керамзитом слой гравия не превышает 4 см.
    4. Укладка в каждой из секций фундамента слоя гидроизоляции. Как вариант, рубероид будет приемлем, но лучше всего использовать паропроницаемую пленку.
    5. Монтаж утепляющего материала.

    Если для утепления полов в бане был выбран керамзит, то желательно, чтобы он имел в составе гранулы разной фракции. К тому же, перед укладкой следует проследить, чтобы керамзит был абсолютно сухим, поскольку он имеет свойство быстро впитывать и очень медленно отдавать влагу.

    Утепление пола

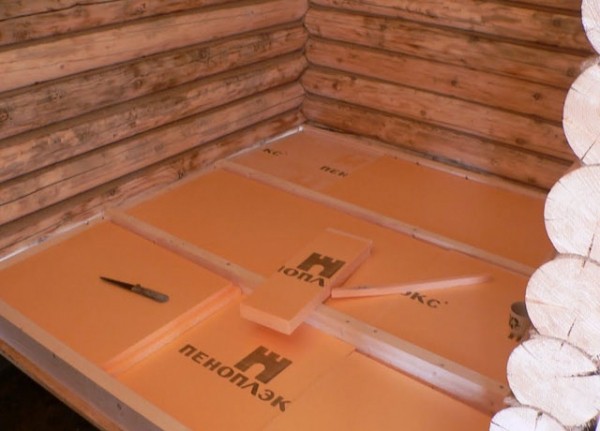

    Прежде чем укладывать поддерживающие доски на черепные брусья, их, а также все деревянные элементы, следует обработать антисептиками, чтобы не допустить появления микробов и прочих вредителей. Далее между слоями досок каркаса укладывают утеплитель.

    Баня на винтовых сваях - Строим баню или сауну

    Толщина слоя утепления будет разной, например, если применяется минеральная или базальтовая вата, то слой будет достигать 25 см. В случае применения пенопласта для утепления достаточно слоя в 15 см, особенно, если баня не имеет цоколя, но предполагается ее использование зимой.

    Если высоты уложенных лаг не хватает, чтобы произвести укладку утеплителя слоем нужной высоты, на балки дополнительно набивают бруски. При этом один слой утеплителя располагается между балками на пароизоляционный материал, а второй слой укладывают в промежутках между брусками. Далее всю поверхность пола застилают еще одним слоем гидроизоляции, а уже поверх брусков производят монтаж дощатого настила.

    Облицовка керамической плиткой

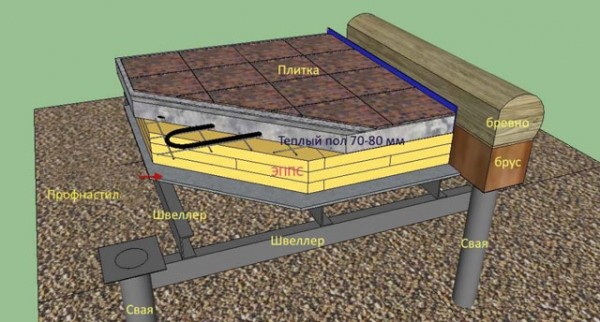

    Хорошим облицовочным материалом для декора пола в бане является керамическая или кафельная напольная плитка. Под нее, как правило, не кладут цельную доску, а предпочитают древесно-стружечные плиты, фанеру и прочие материалы, которые крепятся к брускам в полу.

    Баня на винтовых сваях - Строим баню или сауну

    Поверх такого настила можно смело укладывать керамическую плитку по стандартной схеме. Кроме того, допускается даже организация «теплых полов» различных видов – электрических, инфракрасных или водяных.

    Принципы монтажа винтовых свай

    Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

    Необходимо обращать внимание на следующие моменты:

    1. Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
    2. В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
    3. Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
    4. Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
    5. Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.

    Баня на винтовых сваях - Строим баню или сауну

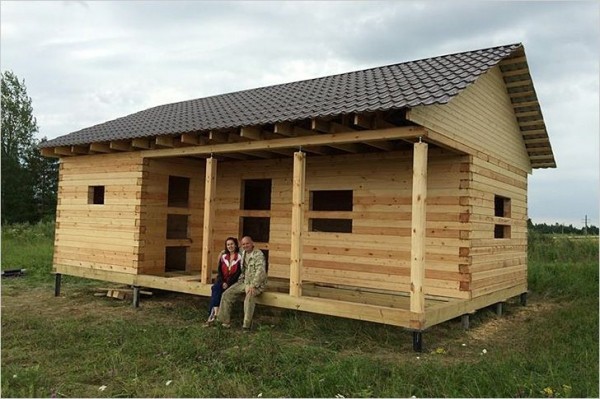

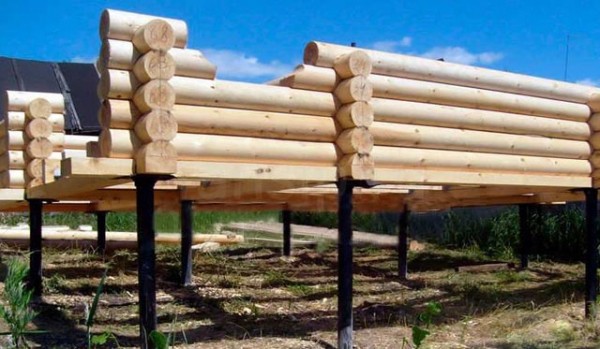

    Стандартная высота винтовых свай для бревенчатой бани составляет 6 м. При установке опор следует обращать внимание на то, чтобы отходов оставалось как можно меньше.

    Отметим, что если соблюдать все строительные нормы и технологию монтажа опор, баня на свайном фундаменте может простоять не менее полувека, а то и дольше.

    Достоинства и недостатки фундамента на винтовых сваях

    Одним из главных недостатков свайно-винтового фундамента можно назвать тот факт, что для изготовления свай зачастую применяют материалы довольно низкого качества. Однако если при закупке комплектующих обращаться в проверенные строительные компании, то можно быть уверенным, что вы получите товар хорошего качества.

    Еще одним затруднением, связанным с данным типом фундамента можно считать монтаж слоя пароизоляции, утеплителя и дощатого настила для пола.

    А вот к несомненным преимуществам свайно-винтового типа фундамента можно отнести:

  • доступность расходных материалов для рядового потребителя с невысоким достатком;
  • независимость выполнения работ от климатических или погодных условий;
  • возможность организации фундамента своими силами;
  • небольшое количество времени, требуемое для постройки фундамента;
  • получение прочного фундамента за счет уплотнения слоя грунта вокруг свай;
  • возможность производить ремонт опор;
  • абсолютная вертикальность элементов фундамента, которая достигается за счет использования технических средств;
  • обеспечение вентиляции подполья, защищающей его от гниения.
  • Пол в бане на винтовых сваях: устройство слива своими руками, как сделать в каркасной бане проливной пол на свайном фундаменте, фото и видео

    Баня на сваях своими руками

    Баня на винтовых сваях - Строим баню или сауну

    Время от времени строители сталкиваются с проблемой неустойчивости грунта. Это может привести к тому, что смещение верхних слоев повлечет за собой частичное или полное разрушение какой-либо постройки. Чтобы такого не произошло, нужно заранее продумать устройство фундамента. В этой статье мы расскажем, как строится баня на сваях своими руками.

    Что такое свайный фундамент

    Если говорить просто, то свайный фундамент представляет собой определенное количество столбов, которые утоплены на глубину промерзания грунта. Своим основанием они упираются в надежный слой, который и является основой. Такое устройство дает возможность возводить полноценные сооружения даже на территориях вечной мерзлоты.

    Виды фундаментов

    Все виды фундамента на сваях можно условно разделить на четыре основных вида.

  • На винтовых сваях. Этот вариант приобретает все большую популярность. Сваи изготавливаются из металлических труб, на концах которых находятся специальные буры. Для их установки не требуется дополнительного оборудования. При помощи рычагов опора просто вкручивается в грунт на необходимую глубину до устойчивого слоя. Сам бур также выполняет функцию опоры, благодаря площади лопастей.
  • На забивных сваях. Этот вид свай представляет собой готовую железобетонную, металлическую или деревянную конструкцию, которая обычно имеет заостренный конец. При помощи специальных промышленных молотов или вибраторов столбы погружаются на необходимую глубину.
  • На сваях-оболочках. В этом случае процесс монтажа начинается с забивания в землю металлической трубы большого диаметра (0,8‒1,6 м, в некоторых случаях может быть больше). В некоторых случаях стабилизатором может служить сам грунт либо же он вынимается из трубы, а в середину устанавливается армирующая сетка и заливается раствор бетона.
  • На набивных сваях. При помощи специального оборудования производится обжим грунта на необходимую глубину. Затем в скважину опускают металлический каркас, и всё заливается бетоном.
  • На буровых сваях. Буром изготавливают отверстие в грунте. Основание расширяется до формы «пятки». После этого укладывается сетка из арматуры и заливается бетонным раствором.
  • Обратите внимание! Сваи могут быть висячими – в этом случае их поверхность выполнена таким образом, чтобы было хорошее сцепление с грунтом. А также сваи-колонны или опорные – в этом случае свая погружается до твердых пород, которые и служат для того, чтобы обеспечивать устойчивость.

    Преимущества свайного фундамента

    Если сравнивать фундамент на сваях с обычным ленточным вариантом, то есть несколько основных преимуществ.

  • Меньшая стоимость всего проекта.
  • Высокая скорость монтажа.
  • Применение на сложных грунтах.
  • Некоторые виды свай могут быть установлены даже в зимнее время.
  • Исключается необходимость обширных работ по выборке грунта.
  • Неподверженность к пучению грунта.
  • Возможность свободного распределения нагрузки методом подбора количества свай.
  • Нет необходимости изоляции от влаги.
  • Простота обслуживания.
  • Если используются забивные или винтовые сваи, то можно сразу же приступать к возведению стен.
  • Простота подвода различных коммуникаций.
  • Обратите внимание! Винтовые металлические сваи подвержены коррозионному воздействию со стороны грунтовых вод. Очень важно перед монтажом обработать их специальным составом, который исключит окисление.

    Изготовление фундамента

    Если вы обладаете достаточными средствами, тогда перед вами открыты пути к изготовлению любого из перечисленных выше вариантов. Если все будет возводиться своими силами, без применения дополнительной техники, тогда оптимальными будут два – винтовой фундамент или на буровых сваях.

    Для того чтобы изготовить основание на винтовых сваях, необходимо следующее:

  • Приобрести нужное количество свай. Исходить можно из условия их монтажа с расстоянием 1,2 м. Оно может отличаться в зависимости от веса конструкции.
  • Производим уборку и разметку территории, на которой будет осуществляться строительство.
  • Намечаем места расположения свай.
  • Выкапываем ямы глубиной от 30 до 50 см.
  • В них вставляем сваю. В специальное отверстие на верхней части сваи устанавливаем рычаг.
  • Погружаем до необходимого уровня. Для этого просто проворачиваем сваю. Обычно степень заглубленности составляет от 1,5 м. Все будет зависеть от конкретного грунта.
  • Отслеживайте вертикальную плоскость. Чтобы это было легче делать, можно взять один или два уровня с магнитной основой и прикрепить его на металлическую трубу, будущую сваю.
  • После того как опоры будут находиться в заданном положении, необходимо выровнять их высоту. Для этого выбираем одну из них и при помощи рулетки и мелка размечаем и укорачиваем. Используя деревянную балку и уровень или правило с уровнем, переносим метку высоты на остальные сваи и обрезаем их до нужного размера.
  • На верхний торец наваривается небольшая площадка. Она необходима, чтобы было легче закрепить будущий брус. Размеры квадрата могут быть, например, 200×200 мм.
  • Обратите внимание! Винтовые сваи можно изготовить самостоятельно. В этом нет ничего сложного, если вы имеете навыки работы со сварочным аппаратом. Понадобится металлическая труба. Ее диаметр должен быть больше 80 мм. Все будет зависеть от того, какой грунт в вашей местности. При помощи болгарки из нижней части трубы необходимо вырезать часть так, чтобы получилось четыре треугольника. Дальше они загибаются, чтобы получился конус, и провариваются, потом швы зачищаются болгаркой. Для лопастей можно использовать специальные заготовки или вырезать окружность из металла диаметром 6‒8 мм. В ней изготавливается отверстие диаметром равным диаметру трубы. Далее необходимо с одной стороны прорезать радиус и разогнуть края, чтобы они не были в одной плоскости. Окружность устанавливается на трубу и обваривается.

    Если вы решили, что в вашем варианте лучшим решением будут буровые сваи, тогда последовательность действий будет следующей:

  • Используя ручной бур, следует изготовить отверстия под будущие сваи. Обычно диаметр такого инструмента может составлять 30 см. Углубляться следует на расстояние, которое будет ниже уровня промерзания грунта минимум на 50 см.
  • Далее, при помощи дополнительного инструмента необходимо немного увеличить основание отверстия.
  • Используя листы рубероида, бикроста или полиэтиленовой пленки необходимо окутать стенки скважины. Это важно сделать, чтобы будущие опоры не подвергались пучению грунта.
  • В отверстие опускается арматура по всей длине, ее диаметр может быть 8‒12 мм.
  • Готовится бетонный раствор. Для него лучше применять цемент марки М350 и выше.
  • Бетон заливается внутрь скважин. После этого его необходимо хорошо утрамбовать при помощи вибратора, чтобы образовалась монолитная конструкция.
  • Для того чтобы сваи возвышались, необходимо изготовить опалубку. Для этих целей можно применять трубы соответствующего диаметра, которые нужно немного заглубить в грунт.
  • Обратите внимание! В некоторых случаях все сваи объединяют между собой не деревянным основанием, а бетонным. Для этого между сваями вырывается небольшая траншея, делается основание из песка или щебня, которое хорошо трамбуется. После этого выставляется опалубка и заливается ленточный незаглубленный фундамент. Преимуществом такого решения является то, что определенно упрощается возведение стен из кирпича.

    Основная конструкция

    После того как основание было заложено и в случае с бетонными сваями выстоялось необходимый период, можно приступать к дальнейшим работам.

  • Чтобы исключить необходимость постоянно вычищать сорняки и другие растения из-под бани, можно сделать насыпь из песка. Осуществить это реально следующим образом: по всей площади укладываются листы рубероида с нахлестом около 10 см. Наверх засыпается слой песка в 15‒20 см. При помощи трамбовки производится уплотнение. В завершение процесса можно пролить водой.
  • Устанавливаем основание для стен – ростверк. Для него нам понадобятся бревна размером от 15×15 см, если общий вес здания будет значительным, то не пожалейте и возьмите брус 20×20 см. Размер будет соответствовать длине всех стен и перестенков.
  • Если наш фундамент изготовлен из бетонных свай, тогда под древесину необходимо уложить гидроизоляцию. Для этих целей подойдет плотная строительная пленка, бикрост или рубероид.
  • Сначала бревна просто укладываются для того, чтобы изготовить стыки, а также подогнать окончательно по размеру.
  • Для того чтобы соединить их между собой, необходимо выполнить углубление на торце, глубина которого будет равен половине ширины бревна, а ширина стыка будет соответствовать ширине бревна, которое будет укладываться.
  • Закручиваем по одному саморезу во внешние углы и проверяем диагонали, при необходимости смещаем, чтобы достичь одинаковых значений.
  • После подгонки укрепляем при помощи второго самореза. На внутренний угол лучше закрепить металлический уголок.
  • Если наши сваи выполнены из металла, тогда крепить ростверк необходимо к площадкам, которые были наварены. Вначале просверливаются отверстия и снизу закручиваются саморезы. В бетонные сваи крепление производится при помощи анкерных болтов.
  • Обратите внимание! На этом этапе можно позаботиться о подводе коммуникаций, а также сливе воды из моечной. Можно заложить канализационные трубы и вывести их к месту будущего расположения ямы. Есть другой вариант: забетонировать небольшую площадку прямо под моечной, сделав небольшой уклон. Таким образом, вода, стекая через трап, будет попадать на это основание и стекать в яму.

    Возводим стены и крышу

    На сваях можно возводить строение любой сложности. Можно сделать баню из сруба, но более простым вариантом будут каркасные стены. Чтобы приступить к делу, нам понадобится обрезная доска с размерами 150×50 мм или 150×100 мм, все будет зависеть от того, какое основание вы выбрали.

  • Определяемся с высотой нашей будущей бани, а также с тем, какая будет крыша. Если она будет односкатной, тогда балки с одной стороны можно сделать большими по длине. Если вы запланировали двускатную – все делаются одной длины.
  • Для угловых опор можно использовать брус 150×150 мм или 150×200 мм. Лучше крепить их шиповым методом, а не просто уголками. Для этого делается небольшой выступ на торце (минимум 50×50×50 мм) и вставляется в соответствующее отверстие. После этого можно установить два металлических уголка. Чтобы они оставались в вертикальном положении, монтируется временная укосина.
  • С шагом в 60 см монтируется обрезная доска, о которой говорилось выше. Если наши опоры находятся на расстоянии 1,2 м, то каждая вторая вертикальная стойка будет попадать на сваю, что будет гарантировать высокую устойчивость. Доски крепятся при помощи уголков к ростверку. Между ними устанавливаются подкосины.
  • Устанавливаем верхнюю обвязку, которая соединит все наши балки между собой.
  • Можно приступать к монтажу пола. Для этого при помощи металлических уголков закрепляем лаги. Они могут находиться как между бревнами ростверка, так и поверх них. На нижнюю грань лаг набиваем обрезную доску. Таким образом, мы получим углубления, в которые можно будет уложить гидроизоляцию, утеплитель, а потом сверху нашить доску, листы фанеры или ОСБ.
  • Монтируем потолочные балки и собираем стропильную систему для нашей будущей крыши. Делаем обрешетку под тот вид материала для настила, который заложен в нашем проекте.
  • В качестве кровельного настила можете применять то, что будет вам по карману. Чаще всего такие сооружения накрывают металлочерепицей или профнастилом.
  • С наружной стороны стены можно зашить влагостойкой ОСБ плитой, вагонкой или сайдингом. Дальше укладывается гидроизоляция из пленки, утеплитель (это может быть минеральная вата, опилки или пенопласт), паробарьер – фольга.
  • Потолок можно подшить к балкам, которые были уложены ранее. Далее с чердачной стороны укладываем паробарьер из фольги, а в качестве утеплителя применяем минеральную вату. Хорошо, если вся эта конструкция будет сверху дополнительно обтянута пленкой, чтобы вата не разлеталась.
  • Внутренняя отделка производится при помощи деревянной вагонки.
  • Для бани большого размера лучше использовать печь из кирпича. Если помещение маленькое, то электрического варианта будет вполне достаточно.
  • Обратите внимание! Если печь будет достаточно массивная, то было бы хорошо заранее позаботиться о том, чтобы в месте ее расположения тоже была отдельная свая. Это будет хорошим фундаментом для печи.

    Если вы выберете именно такой метод возведения своей бани, то будьте уверены, что ваше строение получиться очень надежным, независимо от того, какие грунты преобладают в вашей местности.

    Узнайте о том, как строится баня на сваях своими руками. В статье рассмотрены виды свайных фундаментов, на которых можно построить баню.

    Устройство бани на винтовых сваях

    Баня на винтовых сваях может быть возведена на проблемных грунтах, отличающихся высоким содержанием песка и глины, расположением грунтовых вод достаточно близко к поверхности почвы. Баня на сваях – постройка устойчивая и долговечная, а качества эти ей обеспечивает сооруженный по всем правилам фундамент. Создание фундамента для бани на винтовых сваях позволит значительно сократить материальные, физические и временные затраты, добиться высокого уровня качества, прочности и надежности здания независимо от того, из каких материалов будут возведены стены.

    Особенности и преимущества свайного основания

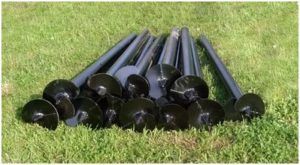

    Чтобы соорудить свайный фундамент для бани, необходимо выбрать трубы нужного диаметра, которые будут использованы в качестве винтовых свай. Для правильного выбора важно иметь под рукой точные расчеты и данные геодезических разработок. Сваи для такого основания – это стальные трубы, оснащенные наконечником и лопастями, с помощью которых металлический столб внедряется в почву на глубину промерзания грунта.

    Свайно-винтовое основание приобретает все большую популярность, так как обеспечивает устойчивость и долговечность постройки, возведенной на сложном грунте. Для монтажа свайно-винтового фундамента не требуется использование специальной тяжелой строительной техники. Все работы можно выполнить своими руками без привлечения специалистов. Размер лопастей подбирается так, чтобы они могли выполнить роль опоры при внедрении сваи на глубину наиболее устойчивого слоя грунта.

    При сооружении свайно-винтового фундамента с помощью увеличения количества устанавливаемых опор обеспечивается равномерное распределение нагрузки на основание постройки. Кроме того, преимуществами свайно-винтового основания можно считать:

  • простоту и высокую скорость монтажа;
  • свободный доступ к местам укладки необходимых коммуникаций;
  • возможность выполнения манипуляций даже в зимнее время;
  • к возведению стен можно приступать сразу после сооружения ростверка;
  • отсутствие необходимости проведения объемных земляных работ.
  • Для проведения работ, связанных с монтажом свайно-винтового фундамента, следует приобретать только новые стальные трубы

    Использование составляющих бывших в употреблении недопустимо, так как погруженные в грунт на достаточную глубину сваи подвержены коррозии.

    Баня на винтовых сваях - Строим баню или сауну

    Установка новых стальных изделий, прошедших специальную обработку противокоррозионными составами способствует повышению срока их эксплуатации.

    Порядок выполнения работ

    Прежде чем приступить к сооружению фундамента для бани на винтовых сваях необходимо тщательным образом подготовить площадку для предстоящего строительства. Эта подготовка заключается в:

  • избавлении от лишней растительности;
  • выполнении разметки в соответствии с расчетами проектировщиков;
  • приобретении нужного количества винтовых свай;
  • покупке бруса для сооружения ростверка.
  • Винтовой фундамент для бани нельзя назвать сложной конструкцией, но работа по его созданию требует внимательности и точных расчетов. Созданный на стадии разработки проекта чертеж переносят на территорию участка. Правильный расчет поможет определить точное количество винтовых свай для бани, чтобы нагрузка на основание постройки была распределена равномерно. Первые сваи будут установлены в основных углах и на определенном расстоянии друг от друга по всему периметру будущего основания. надежная опора в виде винтовых свай должна быть расположена под всеми несущими опорными конструкциями:

    1. Определить место установки свай можно с помощью расчетов и планирования. Перед началом работ нужно точно знать в каком месте или на каком участке фундаменту предстоит выдерживать максимальные нагрузки. Проект бани позволит получить нужную информацию и использовать ее при разметке участка.
    2. Площадь делят на прямоугольники и независимо от того, в каком месте планируется установка свай, их обязательно внедряют в грунт на всех полученных углах (в местах пересечения стен).
    3. После выполненной разметки в местах инсталляциисвай ставят колышки. Проверяют точность отмеченных диагоналей, правильность углов и соответствие основных расстояний с указанными в проектной документации.
    4. В точках, где установлены колышки, выкапывают небольшие лунки глубиной 15-20 см. опытные строители предпочитают вкручивать сваи в грунт без предварительного выкапывания лунок. Этот способ гарантирует высокую прочность основания. Начинающим мастерам рекомендуют делать лунки минимальной глубины. Ширина каждой из них чуть больше диаметра сваи вместе с лопастью, но данный параметр не должен превысит 3 см. в противном случае в самом начале выполнения работ по внедрению сваи в грунт стальная труба будет раскачиваться и уследить за ее вертикальностью будет достаточно сложно.
    5. В лунку устанавливается свая и с помощью специальной штанги ее ввинчивают в грунт. На первом этапе (1- 1,5 м) проверка вертикальности проводится постоянно для этого к свае каждый раз прикладывают строительный уровень или следят за отметкой лазерного нивелира.
    6. Внедрение продолжается до тех пор, пока свая не достигнет точки промерзания грунта и не опустится чуть ниже. Это значение указано в проекте и нужная точка заранее отмечена на каждой опоре, однако в большинстве случаев строители доверяют собственным ощущениям и прекращают внедрение после того, как почувствуют значительное сопротивление.
    7. После того как все сваи будет инсталлированы в почву необходимо в соответствии с уровнем отметить горизонтальна установленной высоте и, используя углошлифовальную машину (болгарку) срезать излишки труб.
    8. Фундамент на сваях отличается высоким уровнем прочности. Этот показатель зависит от качества опор. Для их надежности и устойчивости внутрь каждой сваи заливают бетон, который набирает прочность спустя 21-28 дней.
    9. Поверхность сваи закрывает металлическая платформа, сооруженная из пластин, приваренных к срезу после заливки бетонной смеси.

    Во время внедрения винтовых свай их вертикальность постоянно контролируется строительным уровнем с ватерпасом.

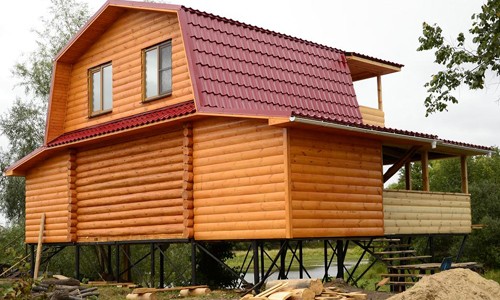

    Баня на винтовых сваях - Строим баню или сауну

    Для обеспечения прочности и неподвижности конструкции, сваи скрепляют между собой.

    В ходе выполнения работ важно точно соблюдать очередность проводимых операций. Только после того как будет проверена вертикальность сооружения, можно приступать к заливке внутрь стальных труб бетонной смеси. По желанию владельца или в соответствии с требованиями инженеров бетон усиливают стальными арматурными прутами, устанавливая их внутри сваи.

    Строительство бани на винтовых сваях своими руками не требует ожидания пока устоится стяжка или железобетонная конструкция наберет окончательную прочность. Фундамент под баню, сделанный из винтовых свай, собирается довольно быстро. Постройка на таком фундаменте прослужит долгие годы, если основание будет сооружаться в строгом соответствии с ГОСТом и СНиП.

    Уделить внимание нужно не только качеству стальных труб, их количеству и глубине инсталляции. Важно правильно собрать ростверк, на котором будут монтироваться лаги пола и возводиться стены.

    Крепеж ростверка осуществляется к пластинам, приваренным к поверхности свай. Способ фиксации выбирают в зависимости от того, какой материал будет выбран для монтажа обвязки:

    1. Деревянный брус сечением 20 х 20 будет качественным основанием для стен бани. Фиксируют брус с помощью болтов.
    2. Если стены планируется возводить из кирпича, то понадобится приваривать металлические перемычки к тем местам, где находится кольцевой сварочный шов, скрепляющий верхушку сваи и оголовок.

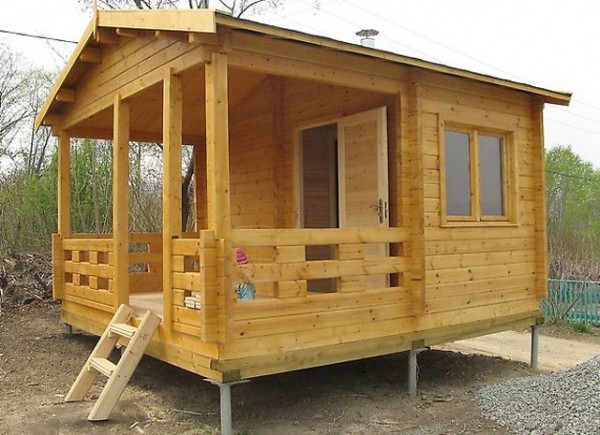

    Баня на винтовых сваях - Строим баню или сауну

    Прочность и устойчивость конструкции свайно-винтового фундамента придаст ростверк.

    Качество всего сооружения зависит от того насколько правильно было выполнено крепление бруса в фундаментных узлах. Это те места, в которых внедренные в землю сваи скрепляются с брусом для ростверка. Фундамент под баню требует не менее серьезного и ответственного отношения, чем основание жилого дома.

    Для обеспечения повышенной устойчивости постройки ширина ростверка должна превышать ширину оголовков свай не менее, чем на 5 см с каждой стороны.

    Стандартное сечение бруса 40 Х 30, но некоторые мастера решают обойтись изделиями с сечением 15 х 15 или 20 х20 см. Конечно баня не может считаться капитальной постройкой, но ее долговечность во многом зависит от качества основания, поэтому грамотные владельцы загородных участков никогда не экономят на материалах для строительства.

    Баня на винтовых сваях может быть возведена на проблемных грунтах, отличающихся высоким содержанием песка и глины, расположением грунтовых вод.

    Как сделать баню на винтовых сваях своими руками

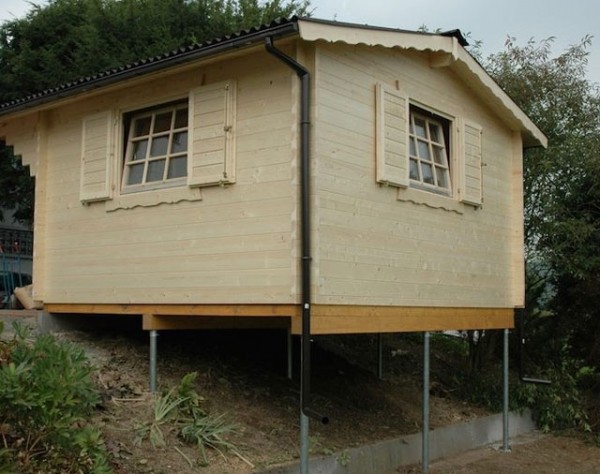

    Баня на винтовых сваях - Строим баню или сауну

    В большинстве случаев, баня на винтовых сваях – хороший способ быстро возвести нужную постройку своими руками со сравнительной экономией бюджета. Лучше сразу строить с расчетом на круглогодичное использование.

    Даже в случае зимнего «простоя», все внутренние конструкции будут надежнее защищены от климатических воздействий. Внутренняя планировка, стены, крыша не будут отличаться от подобных строений на других типах фундамента.

    Преимущества

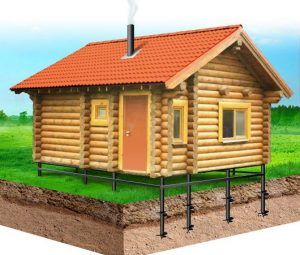

    Баня на винтовых сваях - Строим баню или сауну

    Поднятие бани на винтовых сваях над землей дает возможность не только разорвать связь с перемерзающей почвой, ливневыми потоками, но и применить естественное стекание использованной воды через щели и трапы. В пространстве под нужными помещениями устраивают бетонный лоток для сбора и отвода жидкости в сливную яму.

    Щелевая конструкция называется стекающий пол. Зазор между доской выдерживается 0,7 см, тогда, при набухании дерева просвет не будет перекрываться. Необходимая вентиляция и доступ для уборки в подполье конструктивно решен свайным фундаментом с высотой от нулевой отметки не менее 0,5 м.

    На что обратить внимание

    На винтовых сваях обычно возводят своими руками более легкие конструкции бань. Можно построить кирпичные стены на бетонном ростверке, плите, но для этого потребуется жестко увязанное свайное поле. Строительство из древесных материалов снижает общий вес и теплопроводность.

    Сваи ввинчиваются с просветом 2÷3 м, в зависимости от жесткости балок основания. Центральные столбы желательно связать швеллером для поддержки лаг.

    При проектировании количества и расположения точек опоры, нужно учесть расположение оснащения бани. Печь, баки с водой, другое оборудование, создающее по площади крепления переменные тепловые и весовые нагрузки, нуждаются в установке на надежно зафиксированном основании.

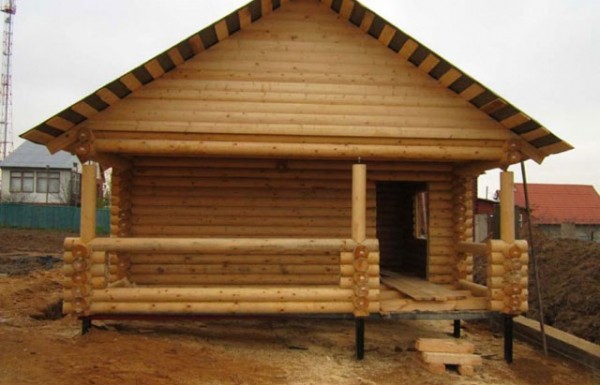

    Баня на винтовых сваях - Строим баню или сауну

    Организация слива

    Подъем влаги со столба предотвращают укладкой на оголовок слоя рубероида, выступающего по краям на пару сантиметров.

    Слив должен быть в каждом помещении. Там, где не используют воду для помывки, ее применяют для уборки и дезинфекции. Если посещение бани планируется раз в неделю или реже, не ставьте сливы с гидрозатвором. Они пересохнут, появится запах сточных вод. В таком случае лучше устанавливать сухой затвор.

    Установка бани на винтовые сваи

    Когда каждая из винтовых свай дойдет до своего упора, нужно обрезать ее болгаркой до нужного уровня. У каркасных домов – это горизонтальная плоскость. Сруб имеет перепад между продольными и поперечными бревнами венца. Его можно выбрать подкладками или разной высотой обрезки столбов (150 мм).

    Делаем каркас

    Основание выполняется из бруса с гранью 150 мм. У тяжелых конструкций – 200 мм. Порядок сборки:

  • Выкладываем на оголовки, размечаем вырезы в «пол дерева» или «в лапу»;
  • Складываем по вырезам каркас на оголовки, крепим в каждом углу по 1 шурупу;
  • Добиваемся прямого угла в пересечениях, замером диагоналей;
  • Фиксируем вторым шурупом в каждом пересечении;
  • Крепим снизу болтами к оголовкам;
  • Врезаем «в пол дерева» внутренний брус.
  • Стойки стен будут располагаться на расстоянии 0,6 м, поэтому рассчитывать просвет между сваями нужно с учетом этого. Кроме того, следует тщательно подойти к выбору материала древесины, устройству пароизоляции в каркасных постройках, предназначенных для бани.

    Собираем сруб

    У сруба небольшой площади без нагруженных внутренних стен установка часто выполняется прямо на его венец вместо ростверка. Бревно первого ряда всегда должно быть толще, чем в следующих. Его укладывают не сразу на оголовок, а на подкладку из доски лиственницы, бука, предварительно обработанную смолой (за исключением торцов). Разницу между продольным и поперечным бревном компенсируют толщиной доски. Угол дополнительно скрепляют скобой.

    Далее сруб собирается по порядковым номерам с прокладками из пеньки, пакли, войлока, согласно инструкции. Количество стен и наличие выступающего крыльца дают понять, сколько нужно точек опоры.

    Ставят сруб и на ростверк из швеллера. В венце снизу высверливают отверстия, под которые на стальную обвязку приваривают вертикальные штыри. Бревно «надевают» на стержень. Получают жесткое сцепление. Посмотрите видео, как монтировать сруб на сваи.

    Готовый вариант

    Если нужно установить уже готовую постройку на фундамент, то у него дополнительно закрепляют углы и, с помощью домкратов, подкладок, двутавровой балки, поднимают на свое место.

    Устройство пола

    При устройстве данного типа бани своими руками очень важно предусмотреть правильную конструкцию пола, строительство которого напрямую зависит от фундамента. Горячий пар конденсируется и стремится стечь вниз, как и вода из душа. Поэтому конструкция не протекающего пола бани, располагающейся на возвышении из винтовых свай, более сложная:

    Черновой уровень

    Дощатое покрытие, без щелей, обработанное антигрибковыми пропитками. Выстилается пленочными материалами для защиты от влаги снизу, заполняется керамзитом.

    По верху также покрывается пленкой. Применение рубероида и других битумсодержащих покрытий, в дальнейшем, может осложнить жизнь неприятным запахом смолы. Высота сливных труб, проходы под них во всех уровнях пола, размечаются сразу.

    Теплоизоляция

    Утепление делают из доступного материала:

  • Минеральная вата (прошивные маты, рулон) – 0,25 м толщиной;
  • Пенный полимер, пенопласт (плита) – 0,15 м.
  • Необходима защита сверху от влаги. Пенополистирол устойчив к этому воздействию. Другие утеплители снижают свои свойства. Отлично зарекомендовали себя в качестве защиты мембранные покрытия. Они выпускаются достаточных размеров по длине и ширине (максимально 61×15,5 м), чтобы закрыть цельным куском, с напуском вверх на стены. В каркасном доме пароизоляция делается и по стенам, с выпуском конденсата на мембрану для слива самотеком.

    Защитить и украсить

    Установка бани на возвышении из винтовых свай своими руками будет совсем завершенной после устройства цоколя. Он защитит от скопления мусора под домом, зимой – от снежных заносов, создаст дополнительное препятствие потерям тепла и украсит вид. В зависимости от высоты над уровнем земли, конструкции пола, концепции всего здания, можно использовать сайдинг, искусственный камень, декоративные покрытия.

    Надо не забыть оборудовать технологические лазы для осмотра фундамента. Внутреннее пространство очистить от плодородного слоя, засыпать щебнем, песком.

    Строительство бани на винтовых сваях обходится дешевле, чем на другом фундаменте. С установкой бани на сваи можно справиться без помощи профессионалов.

    Как строится баня на сваях?

    Для того чтобы баня на сваях получилась устойчивой и прочной, потребуется подготовка надежной основы под строительство. Функцией свайного фундамента является обеспечение зданию защиты от атмосферных воздействий, талых и дождевых вод. Организация правильной постройки потребует соблюдения некоторых правил и шагов.

    Баня на винтовых сваях - Строим баню или сауну

    Баням на винтовых сваях не страшны воздействия дождевых и талых вод.

    Кроме своей экономичности, винтовой фундамент для бани отлично чувствует себя на проблемных грунтах. Например, на песчаной или торфяной почве. Также он позволяет распределить равномерно вес здания и уменьшить затраты по возведению нулевого уровня. Кроме того, винтовые сваи не требуют дополнительной гидро- и теплоизоляции. Однако монтаж конструкции требует профессионализма и точного расчета.

    Расчет и конструктивные особенности

    Правильные расчеты при изготовлении свайного фундамента помогают оптимизировать затраты материалов и рабочей силы. Поэтому на этом этапе весьма желательна консультация специалиста. При планировании учитываются следующие факторы:

  • глубина промерзания грунта;
  • особенности почвы и количество талых вод;
  • возможные появления снежных наметов;
  • ориентировочный вес бани;
  • ветровое напряжение на конструкцию.
  • Баня на винтовых сваях - Строим баню или сауну

    Карта глубины промерзания грунта.

    В натуральном представлении винтовые сваи — это детали конструкции, которые обеспечивают связующую и несущую функции. В отличие от других популярных видов фундамента (ленточного и монолита) данная основа легче в монтаже, но по техническим характеристикам не уступает аналогам.

    Материалом для изготовления основных элементов является металлопрокат в виде удлиненных труб, в нижней части которых присутствуют специальные лопасти, врезающиеся в почвенные пласты. Верхняя часть изделия имеет отверстие для крепления при помощи металлического прута.

    Монтаж рассматриваемого основания не рекомендуется на участках с очень плотным и твердым грунтом. Это обусловлено проблемами при вкручивании свай, а иногда невозможностью проведения данной манипуляции.

    Монтаж фундамента на винтовых сваях

    Сначала необходимо определиться с предполагаемыми углами, стенами и подготовить место для монтажа. Требуемые места помечают кольями или фиксируют при помощи шнуровой разметки. Сама свая вкручивается при помощи специального механизма или группы рабочих, использующих в качестве инструмента трубу, расположенную перпендикулярно земле.

    Вертикальность положения элементов проверяется уровнем через каждые несколько витков. В случае появления значительных отклонений не нужно пытаться выгнуть сваю для выравнивания. В идеале лучше отстрелять вертикаль лазерным нивелиром.

    Баня на винтовых сваях - Строим баню или сауну

    Примерный вариант расположения свай.

    После регулировки сваи по горизонту производится их заливка строительным раствором на основе цемента. Это поможет укрепить элементы конструкции и избавиться от излишков воздуха в полости. Фундамент под баню должен располагаться на идеально ровном уровне. Поэтому все сваи подгоняются по высоте болгаркой, при этом расстояние до земли не должно быть менее полуметра. Затем сварочным способом привариваются головки конструкции. Расход раствора на каждую деталь составляет около 30-35 кг готовой смеси. Для более прочного соединения заливку можно производить в армированном виде.

    Обвязка основания производится металлическими изделиями при помощи сварки или брусом с болтовым креплением. Предварительно перемычки должны пройти противокорозийную обработку. Для этого можно просто покрасить их двумя слоями эмали или обработать специальным антисептиком.

    Облицовочные работы и утепление свайного фундамента

    Облагораживание конструкции можно производить различными способами (в зависимости от материала перегородок и обвязки). При строительстве бани из дерева облицовка должна подчеркивать и продлевать полезные качества используемой древесины. Данный материал требует дополнительной защиты от атмосферных явлений, таких, как влага, снег и прочие осадки, вызывающие образование сырости.

    Одним из облицовочных материалов, совмещающих гидроизоляционные и практичные качества, является камень (естественный или искусственный). Технология укладки данного сырья имеет несколько вариантов. Первый способ предусматривает монтаж камня непосредственно на фундамент под баню. Этот процесс выполняется креплением его на часть основания, выступающего над землей.

    Баня на винтовых сваях - Строим баню или сауну

    Схема конструкции винтовых опор.

    Во втором варианте специалисты рекомендуют производить облицовку всего фундамента и части самой бани до уровня окна. Укладывается камень при помощи специального раствора, который применяется при работе с плиткой.

    Смеси сделаны на основе цемента и вяжущей составляющей. Их можно приобрести в готовом сухом виде или смешать компоненты самому. Для лучшего сцепления с поверхностью раствор следует наносить на элемент отделки, а через сутки произвести затирку стыковых швов.

    Дополнительное утепление бани производится после возведения фундамента. Одним из его элементов является само деревянное покрытие. Для начала потребуется винтовые сваи связать между собой, используя основу из патрубка. Затем полученная ниша формируется при помощи досок или заливается бетоном.

    Верхнюю часть конструкции можно утеплить, применив теплоизоляционный материал. Такая технология позволяет создать барьер для прохождения влаги и сырости к следующему слою. Для теплоизоляции подходят следующие материалы:

  • минеральная вата;
  • пенопропилен;
  • полиуретан;
  • пенопласт и полимерная плитка.
  • Внешняя изоляция производится фиксированием выбранного материала по внешним контурам основания. Крепление производится специальными крепежными элементами, обеспечивающими качество работ.

    После укладки теплоизоляционного слоя и его фиксирования можно приступать к облицовке объекта.

    Рекомендации по строительству бани

    Сравнительная характеристика утеплителей.

    Есть несколько советов:

    1. Баню на сваях можно спокойно строить и зимой, поскольку фундамент неприхотлив к погодным условиям.
    2. Конструкция и количество деталей рассчитываются на стадии проектирования, среднее расстояние между ними — не более 3 м.
    3. При изготовлении сваи собственноручно необходимо учитывать, что для обеспечения ее нормального функционирования требуется соблюдать правильный угол винта. В противном случае она не будет вкручиваться в грунт.
    4. Глубина постановки должна рассчитываться заранее и составлять не менее 0,5 м.
    5. Допустимое отклонение по вертикали между элементами винтового фундамента должно быть не более 1-2°.
    6. Рычаг для завинчивания сваи должен иметь не менее 2 метров с каждой стороны.

    Какие сваи выбрать?

    1. Забивные сваи продаются в готовом виде, имеют заостренный конец. Для их монтажа необходимо использование специальной строительной техники. Длину могут иметь от 3 до 6 метров.
    2. Вариант, который изготавливается непосредственно на месте работ. Монтируются путем бурения необходимого количества отверстий, которые армируются. В них заливается бетон. Количество и частота элементов зависят от предполагаемого веса бани или другого здания, проектируемого для строительства.
    3. Винтовые сваи. Наиболее распространенный и монтируемый вручную материал. Прекрасно подходят для постройки бани и не требуют больших затрат. Возможно их изготовление в домашних условиях.
    4. Железонабивные буровые экземпляры. Готовые стержни из железобетона, которые устанавливаются в предварительно пробуренные скважины.

    При некоторых условиях монтаж свай может производиться не строго вертикально, а под определенным углом. Это зависит от особенностей грунта. Например, если с одной стороны он более подвержен размыванию или осыпанию.

    Размещение свай в самом грунте бывает следующих конфигураций:

  • одиночный строй, при котором элементы выполняют функции обособленных опор;
  • ленточная постановка, которая оптимально распределяет будущую нагрузку на фундамент;
  • кустовое расположение под несущими колоннами.
  • Материалом для изготовления свай может служить железобетон. Такие изделия имеют срок службы не менее 100 лет. При наличии необходимой техники возможно производство на месте строительного объекта. Бетон для изготовления должен быть не ниже М 200.

    Имеются изделия из сталь. Элементы долговечны при соответствующей антикоррозийной обработке. Имеют достаточно высокую затратность по материалам.

    Есть деревянные сваи. Такие сваи выполнены из подготовленных бревен. При определенных условиях являются относительно дешевым материалом, но требуют дополнительной обработки антисептиком и имеют недолговечный срок службы по сравнению с металлом или бетоном. Удачи в строительстве!

    Для того чтобы баня на сваях получилась устойчивой и прочной, потребуется подготовка надежной основы под строительство. Функцией свайного фундамента является обеспечение зданию защиты от атмосферных воздействий, талых и дождевых вод.

    Оставьте ответ

    Ваш электронный адрес не будет опубликован.

    Adblock
    detector
